八年级科学(上)第四章电路探秘电阻 试卷
2020浙教版八年级科学上册第四章电路探秘综合测试卷
2020浙教版八年级科学上册第四章电路探秘综合测试卷一、选择题(每题3分,共60分)1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（）A．A中正电荷通过棒流向B，使B中的两金属片带同种电荷张开B．B中负电荷通过棒流向A，使B中的两金属片带异种电荷张开C．金属棒中电流方向从B流向A，B带正电荷D．金属棒中电流方向从A流向B，B带正电荷2.某同学想用一只“1.5V 5Ω”的小灯泡制作一个简易手电简,采用电压为6V的蓄电池作电源。
为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有“1Ω/cm”的电阻线。
该同学利用这捆电阻线保证小灯泡正常发光应( )A.并联一段20cm长的电阻线B.串联一段20 cm长的电阻线C并联一段15 cm长的电阻线 D.串联一段15 cm长的电阻线3.如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )A.S1、S2两开关都断开B.开关S1断开,开关S2闭合C.开关S1闭合,开关S2断开D.S1、S2两开关都闭合4.如图所示，在研究串联电路的实验中，电源电压为8V,电阻R1=3Ω,电阻R2=9Ω.下列有关V1和V2两表的量程选择中正确的是( )A.V1采用0--15V量程,V2采用0--3V量程B.V1采用0--3V量程，V2采用0--15V量程C.两表均采用0--15V量程D.两表均采用0--3V量程5．小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关S1”，接通供水电机取水，也可以通过投币闭合“投币开关S2”，接通供水电机取水；光线较暗时“光控开关S3”自动闭合，接通灯泡提供照明。
以下如图简化电路符合要求的是（）A．B．C．D．6．对于如图所示的电路，下列说法中正确的是（）A．闭合S2，断开S1、S3时，电路是断路B．闭合S1、S2、S3时，电路是通路C．闭合S1、S3，断开S2时，电路是短路D．闭合S2、S3，断开S1时，L l发光而L2不发光7．如图所示，D1和D2是两个二极管，二极管是一种具有单向导电性能的器材。
八年级科学第4章《电路探秘》综合测评试题卷
八年级科学第4章《电路探秘》综合测试试卷一、选择题(每小题2分，共30分)1．下列选项中，通常情况下都属于绝缘体的是( )A．汽油和食盐水B．人体和大地C．塑料和玻璃D．黄铜和石墨2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确．．．的是( )A. 厨房中的抽烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B. 一般家庭中都要安装照明灯和其他用电器，使用时互不受影响，它们是并联的C. 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才亮，所以声控开关、光控开关及灯是串联的D. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的3．下列说法中，正确的是( )A. 通过导体的电流越大，导体的电阻就越小B. 橡胶没有电阻，导线有电阻C. 导体两端电压为零时，电流为零，但电阻不为零D. 只有导体才能做电工材料4．下列图像中，能正确表示通过定值电阻的电流与其两端电压关系的是( )5．利用如图所示的电路来研究一段电路中的电流和电阻的关系，其中滑动变阻器在这个实验中的作用是( )A．改变电路中的电阻，保护电阻RB．改变流过R的电流和它两端的电压C．当改换电阻R时，调节滑动变阻器使电流表的读数保持不变D．当改换电阻R时，调节滑动变阻器使电压表的读数保持不变6．小明利用如图所示的电路验证并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A．导线2B．导线1 C．导线4D．导线37．如图所示电路中，闭合开关S，灯泡L1、L2都发光。
现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A．a和bB．g和hC．e和fD．c和d8．市售的一种智能电压力锅，当锅内压强过大或温度过高时，发热器R都会停止工作，压强过大时开关S1自动断开，温度过高时开关S2自动断开。
下列四幅图中，能正确表示这一智能化的是( )9．如图，实验中的女生长发上扬。
浙教版八年级科学上册第4章 电路探秘 单元测试题(解析版)
A. B.
C. D.
【答案】B
【解析】
【详解】由题意可知两个电动机可以单独工作，说明它们是并联的，又因为只闭合加湿开关，加湿电动机不工作，可见加湿开关与加湿电动机在一条支路上，送风开关在干路上，故选B。
7.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是
A. 电流表甲测的是L2的电流B. 电流表乙测的是L2的电流
C. 电流表与电灯并联了D. 电流表甲测的是干路中的电流
【答案】A
【解析】
【详解】分析该图可知，两个灯泡并联，甲电流表测量的是灯L2中的电流，乙电流表测量的是干路中的电流。
8.在收音机等电器中，有一种叫电位器的元件，电位器的外形及内部构造如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱，以下说法正确的是
C.灯泡发光说明电路中有电流，故C正确；
D.灯泡发光时，电源将电能转化为光能和热能，故D错误。
故选C.
4.有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可构成几种不同的正确电路
A. 1种B. 2种C. 3种D. 4种
【答案】C
【解析】
【详解】第一种：将两电阻分别接在两条支路上，将电流表接在干路上，此种连接方式是并联；第二种：将两电阻串联接入电路中，将电压表并联在某一电阻两端，此种连接方式是串联；第三种，一个电阻，一个电流表，一个电压表，将电压表并联在电阻两端，电流表与电阻串联。
浙教版八年级上册科学第四章 电路探秘单元检测卷及答案
浙教版八年级上册科学第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。
会出现的情形是下列图中的（）A. B. C. D.2.关于绝缘体的说法，下列正确的是（）A. 绝缘体中没有电子，所以它不可能成为导体B. 绝缘体内部几乎不存在自由移动的电荷，所以它不可能成为导体C. 绝缘体内部几乎不存在自由移动的电荷，但在一定条件下也能成为导体D. 绝缘体不能导电，也不能带电3.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A. B. C. D.4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A. B. C. D.5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是( )A. V1、V2的示数均增大B. V1的示数减小，V2的示数增大C. V1、V2的示数均减小D. V1的示数增大，V2的示数减小第5题图第6题图第7题图6. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小7.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 两表示数都变大D. 两表示数都变小8.在图所示的电路中，①、②、③是三个电表（电压表或电流表）。
第4章电路探秘综合复习-八年级科学上册学练测(浙教版)(原卷版)
第4章电路探秘综合复习【满分测试】满分：160分考试时间120分钟一、选择题(共20题；共60分)1．（2022·鹿城模拟）用伏安法测小灯泡电功率时，某电表示数如图所示，其示数为（）2．在击剑比赛中，当甲方运动员的剑击中乙方的导电服，乙方头盔上的指示灯就会亮起；当乙方运动员的剑击中甲方的导电服，甲方头盔上的指示灯就会亮起。
运动员手中的剑相当于”开关”，则选项中能正确反映上述比赛原理的电路图是（）A．B．C．D．3．小金因疫情居家隔离，常常锻炼身体控制体重，他利用某压敏电阻R及相关电路元件设计身高体重测量仪(如图甲所示)的测量电路，压敏电阻的阻值随压力变化的关系如图乙所示。
现要求用电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。
下列电路设计最合理的是（）A．B．C．D．4．（2022·椒江模拟）每年都有钓鱼者不小心将鱼竿触碰到高压线而触电身亡的事故发生。
刘强查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×103Ω/cm(每厘米的电阻值为1.5×103Ω)，10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料，下列说法正确的是（）A．刘强所言的10m长的该款碳素钓竿若触碰到10kV的高压线，高压线与握手处之间的钓竿电阻不足2ΩB．刘强所言的10m长的该款碳素钓竿若触碰到220V的民用电是安全的C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿D．鱼塘的水含杂质较多，但钓线一般是尼龙线，这种钓线在水中浸泡后被甩到高压线上应该没事儿5．关于如图所示电路，下列说法正确的是（）A．只闭合S2时，只有R1接入电路工作B．无论如何调节开关，R2与R1都不能串联C．开关都闭合时，电流表示数最大D．只闭合S1时，电压表示数为06．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数。
过一会儿，其中一个灯突然熄灭，但两电表都有示数。

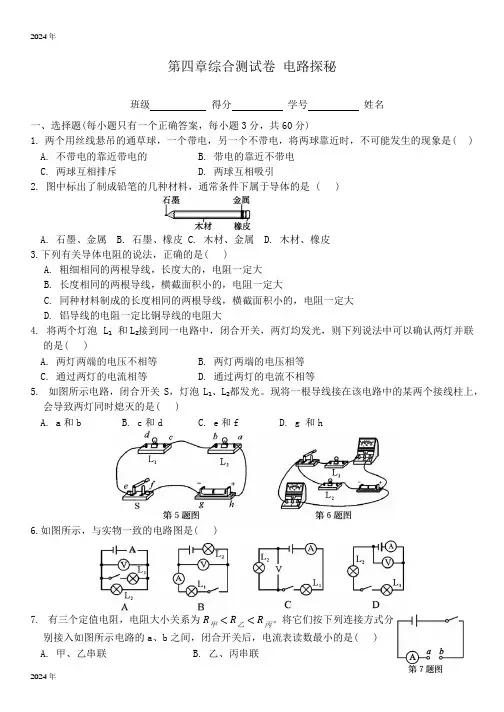

浙教版科学八年级上册 第四章 电路探秘 综合测试卷(无答案)
第四章综合测试卷电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 两个用丝线悬吊的通草球，一个带电，另一个不带电，将两球靠近时，不可能发生的现象是( )A. 不带电的靠近带电的B. 带电的靠近不带电C. 两球互相排斥D. 两球互相吸引2. 图中标出了制成铅笔的几种材料，通常条件下属于导体的是 ( )A. 石墨、金属B. 石墨、橡皮C. 木材、金属D. 木材、橡皮3.下列有关导体电阻的说法，正确的是( )A. 粗细相同的两根导线，长度大的，电阻一定大B. 长度相同的两根导线，横截面积小的，电阻一定大C. 同种材料制成的长度相同的两根导线，横截面积小的，电阻一定大D. 铝导线的电阻一定比铜导线的电阻大4. 将两个灯泡 L₁和L₂接到同一电路中，闭合开关，两灯均发光，则下列说法中可以确认两灯并联的是( )A. 两灯两端的电压不相等B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等5. 如图所示电路，闭合开关S，灯泡L₁、L₂都发光。
现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A. a和bB. c和dC. e和fD. g 和h6.如图所示，与实物一致的电路图是( )7. 有三个定值电阻，电阻大小关系为R甲<R乙<R丙。
将它们按下列连接方式分别接入如图所示电路的a、b之间，闭合开关后，电流表读数最小的是( ) A. 甲、乙串联 B. 乙、丙串联C. 甲、乙并联D. 乙、丙并联8. 一个滑动变阻器标有“1.5安 50欧”的字样，当它与一个阻值为30欧的电阻串联接入电路时，整个电路总电阻的变化范围为( )A. 30~80欧B. 0~80欧C. 0~50欧D. 0~30欧9.把一根阻值为24欧，粗细均匀的电阻丝弯成圆环，以如图所示的方式接入电路，则该圆环在电路中的阻值为( )A.36 欧B.24欧C.12欧D.4.5欧10.在如图所示的电路中，电源电压保持不变，当S断开，电流表示数为I₁，当S闭合时，电流表示数为I₂。
八年级上科学第四章电路探密测试卷
八年级科学第四章测试题班级_________姓名__________ 命题：八年级科学备课组一、选择题（每小题2分，共50分，每小题只有一个答案，多选、错选均得分，选择题答案全部做在答题卷上）1、下列用品中，通常情况下属于导体的是A、玻璃杯B、陶瓷碗C、塑料筷子D、金属勺2、如图为通电电路中一段导线内的电荷分布示意图。
●表示带正电的原子核，表示带负电的自由电子。
关于导线中电荷的定向移动方向，正确的是A、两种电荷都向左定向移动B、两种电荷都向右定向移动C、●不做定向移动，向左定向移动D、●不做定向移动，向右定向移动3、下图中，正确的电路图是A B C D4、滑动变阻器是可变电阻，其改变电阻的原理是A、改变电阻丝的横截面积B、改变电阻丝连入电路的有效长度C、滑片跟电阻丝发生摩擦D、改变接线柱中的导线连接5、闪烁的彩灯，装点着节日的热闹与繁华，彩灯的内部结构如图所示，其两端电压约为６V。
彩灯是采用串联的方法接入照明电路的, 任一灯泡灯丝熔断后，其它灯泡仍继续发光。
原因是彩灯的结构中有A、特殊的灯丝B、金属杆引出线C、带绝缘层的电阻丝D、灯泡内充有气体6、下列说法正确的是A、通过导体的电流为零，导体的电阻也为零B、通过导体的电流越大，导体的电阻一定越小C、导体两端的电压为零，导体的电阻也为零D、导体的电阻是导体本身的一种性质7、下列电路图与实物图一致的是8、右图为路口交通指示灯的示意图。
指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解可以推断A、红灯、黄灯、绿灯是串联的B、红灯、黄灯、绿灯是并联的C、红灯与黄灯并联后再与绿灯串联D、绿灯与黄灯并联后再与红灯串联9、下面的几种叙述中，哪一种是并联电路的特征？A、电路中每一处的电流都相等B、电路中任何一处断开都会引起断路C、各条支路上的电压都相等D、电路上各部分电压之和等于总电压10、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是A、I a＝I dB、I a＜I bC、I b＞I cD、I c＝I d11、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是A、把电流表看成是一个大电阻B、把电压表看成是一根导线C、把电流表看成是断开的D、把电压表看成是断开的12、关于电流表和电压表的使用方法，下列说法中正确的是A、测量电压时，电压表必须与被测电路串联B、测量电流时，电流表必须与被测电路串联C、不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“一”接线柱流进D、电压表的量程改变后，每小格表示的值仍保持不变13、一种声光报警器的电路如图所示，闭合开关S1和S2后，会出现的现象是A、灯亮，铃不响B、灯不亮，铃不响C、灯亮，铃响D、灯不亮，铃响14、下列关于电源的作用的描述中正确的是A、电路中只要有电压，就有电流产生B、电路中只要有电流存在，就一定有电压C、电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D、以上几种说法均不正确15、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。
浙教版科学八年级上册 第4章 电路探秘 单元测试题-1
浙教版科学八年级上册第4章电路探秘单元测试题-1一、选择题(每小题2分，共20分)1．现有三个轻质小球，实验发现其中任意两个小球相互靠近(未接触)都相互吸引。
由此可判断()A．两个小球带负电，一个小球带正电B．两个小球带正电，一个小球带负电C．一个小球带正电，一个小球带负电，一个小球不带电D．一个小球带电，两个小球不带电2．如图4－Z－1所示的四个电路中，电源两端电压均为U，电阻R1＞R2。
关于电路中电流的大小，下列判断正确的是()图4－Z－1A．I1＞I2B．I1＜I3C．I2＜I4D．I3＞I43．家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。
如图4－Z－2中的四种电吹风电路能够实现上述功能的是()图4－Z－24．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图4－Z－3所示电路，电源电压不变。
当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别()图4－Z－3A．增大减小B．增大增大C．减小增大D．不变减小5．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压的变化情况如图4－Z －4所示，则下列结论与图像相符的是()图4－Z－4A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b6．在如图4－Z－5甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。
下列说法正确的是()图4－Z－5A. 电阻R1的阻值为20 ΩB．滑片P移到b端时，R2两端的电压为6 VC．滑片P移到a端时，通过R1的电流为0.1 AD．当滑片P移到中点时，通过R1的电流为0.3 A7．如图4－Z－6所示，当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，可能的故障是()图4－Z－6A．L1开路B．L1短路C．L2短路D．L2开路8．如图4－Z－7所示电路中，电源电压恒定，定值电阻R的阻值为10 Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5 Ω，电流表示数减少了0.04 A，则电压表示数的变化是()图4－Z－7A．增加了0.2 V B．减少了0.2 VC．增加了0.4 V D．减少了0.4 V9．如图4－Z－8所示的电路，开关S闭合后，以下说法正确的是()图4－Z－8A．滑片P向左移动，电压表V2的示数变小B．滑片P向左移动，电压表V1与V2的示数之差变大C．滑片P向右移动，电压表V2与电流表A的示数之比不变D．滑片P向右移动，电压表V1与电流表A示数的乘积变大10．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图4－Z－9所示电路进行探究，器材：学生电源(6 V)、滑动变阻器(20 Ω，1 A)、电流表、电压表、开关、三个定值电阻(5 Ω、10 Ω、20 Ω)及导线若干，以下说法正确的是()图4－Z－9A．要获得3组实验数据，电压预设值范围可以为1.5～5 VB．要获得3组实验数据，电压预设值范围可以为1～4 VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2 V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级科学（上）第四章电路探秘电阻一.选择题1.如右图为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片p 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（）A.A和BB.B和CC.B和DD.A和D2.有关导体电阻的说法，正确的是（）A.长度相同的两根导线，横截面积小的电阻一定大B.同种材料制成的长短相同的两根导线，横截面积小的电阻大C.铝导线的电阻一定比铜导线大D.粗细相同的两根导线，长度大的电阻一定大3.把一根粗细均匀的导线，均匀拉长后，它的电阻将比原来的大。
对这一现象的解释有如下四句话：⑴.体积不变；⑵.横截面积变小；⑶.导体电阻变大；⑷.长度增加。
这四句话的最佳排列顺序是（）A.⑴⑵⑶⑷B.⑴⑷⑵⑶C.⑴⑶⑵⑷D.⑷⑵⑴⑶4.白炽灯的灯丝烧断后，可把断开处搭接起来继续使用，则灯丝的 ( )A.电阻减少，电流增大B.电阻和电流都增大C.电阻变大，电流减少D.电阻和电流都减少5.用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见右表。
你认为对导体选择最合理的是( )A.abcdB.aefgC.bcfgD.cdef6.以下说法中正确的是 ( )A.绝缘体有电阻，导体没有电阻B.通过导体的电流越大，导体的电阻就一定越小C.导体两端电压为零时，电流为零，但电阻不为零D.只有导体才能用作电工材料7.给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。
由上述实验器材，可以完成的研究课题是（）A.只有①B.只有②C.①和②D.①②和③8.某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如右图所示。
已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200欧，R2的总电阻是5000欧。
开始时两变阻器都处于最大阻值。
下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A.先调节及R1，使电流表指针指到要求位置附近，再调节R2B.先调节R2，使电流表指针指到要求位置附近，再调节R1C.同时调节R1和R2，使电流表指针指到要求位置D.交替、反复调节R1和R2，使电流表指针指到要求位置9.下图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（）10.关于滑动变阻器的构造，下列说法中正确的是（）A.瓷筒可以用胶木筒代替B.接线柱应有两个，有四个接线柱的不能起到变阻器的作用C.滑动变阻器的滑片与线圈接触的地方，绝缘漆不必刮去，以保证线圈导线间的绝缘D.线圈可以用裸导线绕制，也可以用带绝缘漆皮的铜或铅线绕制11.如右图所示，闭合开关s，滑动变阻器的滑片P向右移动时，电流表的示数将 ( )A.变大B.变小C.不变D.无法确定12.下列说法正确的是 ( )A.使用电压表前，如果指针不在零刻度上，要将指针调到零刻度B.使用电压表时，绝对不允许直接把表接在电源两极间C.有三个接线柱的电压表，有三个量程D.电压表应串联在电路中13.如右图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是 ( )A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表14.在下图所示的电路图中，能用电压表正确测出灯L l两端电压的是 ( )15.在右图中，关于a、b的说法正确的是 ( )A.a为电流表，b为电压表B.a为电压表，b为电流表C.a、b都为电流表D.a、b均为电压表16.用电流表测通过灯L1的电流，用电压表测灯L1两端的电压，右图所示的电路符合要求的是 ( )17.如右图所示的电路中，闭合开关S后，小灯泡L1、L2都正常发光，电表完好，如果将电压表电表互换，那么将出现的情况是（）A.电压表示数不变，灯泡L1、L2不亮B.电压表示数变小，灯泡L1、L2变亮C.电流表示数变小，灯泡L1、L2变亮D.电流表、电源烧坏，灯泡L1、L2不亮18.关于如右图所示的电表的下列说法中，不正确的是（）A.它是一个电压表B.它的示数一定是1.7VC.它的示数可能是8.5VD.它有一个负接线柱和两个正接线柱19.如右图所示，电源电压不变，当开关S由断开到闭合时，各电表的示数变化情况是（）A.A1变大，A2不变，V不变 B.从A l、A2不变，V变小C.A1不变，A2变小，V变小D.A1变大，A2变大，V变小20.下面的几种叙述中，哪一种是并联电路的特征（）A.电路中每一处的电流都相等B.电路中任何一处断开都会引起断路C.各条支路上的电压都相等D.电路上各部分电压之和等于总电压21.某同学做电学实验，电路如右图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭，电压表示数增大，电流表示数几乎为零。
请判断（）A.灯泡被短路B.开关被断开C.灯丝被烧断D.滑动变阻器被烧断22.某同学在做电学实验时，不慎将电压表和电流表的位置对换，如右图。
若开关闭合其后果是（）A.两表会被烧坏B.电压表不会被烧坏,但无示数C.两表不会被烧坏D.电压表不会被烧坏,电流表可能被烧坏23.如右图所示，电池组电压一定。
关于电路工作情况,下列说法中正确的是（）A.只闭合S1时，两只灯泡是串联的B.若先闭合S1，再闭合S2，电压表、电流表的读数均变小C.若先闭合S1，再闭合S2，电压表、电流表的读数均变大D.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大24.如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是（）A.0.8AB.0.16AC.0.52AD.1.28A25.现有甲、乙、丙、丁四根导线。
甲为长1m，横截面积为1mm2的镍铬合金线；乙为长1m，横截面积为0.5mm2的镍铬合金线；丙为长0.5m，横截面积为1mm2的镍铬合金线；丁为长1m，横截面积为0.5mm2的锰铜线。
为了研究导体的电阻与导体长度的关系，应选用其中的两根导线是（）A.甲和丙B.乙和丙C.丙和丁D.以上三种选择都可以二.填空题26.我国家庭电路的供电电压是 V；不高于 V的电压对人体才是安全的。
27.有一仪器中的电路如右图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。
现将该仪器固定在一辆汽车上，当汽车启动时，亮（选填“红灯”或“绿灯”）；当汽车急刹车时，亮（选填“红灯”或“绿灯”）。
28.某活动小组通过实验研究“决定电阻大小的因素”，其中的一个实验步骤是：将镍铬合金线AB段和AC段分别连入右图所示的电路。
通过这个实验步骤可以研究，在导体的和相同时，导体的电阻跟 _ 的关系。
29.如右图所示是“研究电阻的大小与哪些因素有关”的实验示教板，a为锰铜线，b、c、d为三根镍铬合金线。
它们的长度.横截面积的关系分别为：l a=l b=l c>l d,S a=S b<S c=S d，在实验中要研究导体的电阻与长度的关系，应选择 (选填字母代号)；若选择a、b，可研究导体的电阻与的关系；在其他物理问题的学习中我们也常用到上述类似的研究方法，请你也举一例。
30.把一根粗细均匀的细铁丝对折起来，电阻将_ __，若剪去一半，剩余部分的电阻将__ _。
（填“变大”、“变小”或“不变“）31.右图是有4个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动，接入电路中的阻值将 (填“增大”.“减小”或“不变”)；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将。
32.如右图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。
当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。
这表明导体电阻的大小跟导体的有关。
33.在做“决定电阻大小的因素”实验时，需要在电阻相同的条件__ __⑵.为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线_ 。
⑶.为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线_ _。
34.如右图所示，甲图中AB和CD是长度不同，粗细相同的镍铬合金线。
乙图中AB和CD是长度相同，粗细不同的镍铬合金线，用图示的装置可以研究同种材料导线电阻的大与什么因素有关，有什么关系。
由甲图的实验可以得出的结论是___。
35.如右图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与相连接，把“－”接线柱与连接。
36．在下右图所示的电路中，①②③是三个电表(两个电压表、一个电流表)。
闭合开关S。
灯L1与L2串联，电路中是电流表。
37.在如右图所示的电路中，电阻R1和R2是以串联方式连入电路的，电压表V测量的是电阻 R1 两端的电压，流经R1的电流和流经R2的电流之比为。
38.如右图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知；这个电池的电压是__ __伏，__ _片是它的正极。
39.灯L1与灯L2串联，先用电压表测灯L l两端的电压，如右图所示。
再测L2两端电压时，只将电压表接A的一端改接C，这种接法__（填“正确”或“不正确”）。
理由是__ ___。
40.在右图中，试根据标出的电流方向，把电池组、电流表和电压表三个元件的符号分别填入电路的空缺处。
填入后要求：⑴.灯泡L1和L2。
