如何测量风量与风压的关系
管道风压、风速、风量测定
仪器中还设有P－N结温度测头，可以在测量风速的同时， 测定气流的温度。这种仪器适用于气流稳定输送清洁空 气，流速小于4m/s的场合。
管道风压、风速、风量测定
四、风道内流量的计算
天竹夭的店
2020年6月27日
管道风压、风速、风量测定
管道风压、风速、风量测定
一、测定位置和测定点
(一) 通风管道内风速及风量的测定，是通过测量压力换算得到。测得管道中气体的
真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对 测量结果的影响很大。
测量断面应尽量选择在气流平稳的直管段上。测量断面设在弯头、三通等异形 部件前面(相对气流流动方向)时，距这些部件的距离应大于2倍管道直径。
1 在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同 心环。 对于圆形风道，测点越多，测量精度越高。
2 矩形风道 可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小 矩形每边的长度为200mm左右，圆风管测点与管壁距离系数(以管径为基数)。
管道风压、风速、风量测定
当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。 当测试现场难于满足要求时，为减少误差可适当增加测点。 但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5
管道风压、风速、风量测定
一、测定位置和测定点
(一)
测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面 不宜作为测定断面。
如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面 (检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这
通风系统的风量风压测量
实验一 通风系统的风量风压测量一、实验目的：通过实验掌握通风系统的风量风压测量方法 二、实验内容：选择某一通风系统风管断面进行静压、动压、全压的测量。
计算该断面的平均风速及风量。
三、通风系统全压、静压、动压的测定（一） 毕托管的结构如图1所示，把毕托管按规定放入通风管道内。
测头对准气流。
A 、B 两端分别连接微压计时，A 端测出的压力值为全压，B 端测出的压力值为静压，把A 、B 两端连接在同一个微压计上时，测出的压差值就是动压。
即：q j d P P P -=（二） 倾斜式微压计的工作原理如图2所示。
微压计感受压力或压差时，玻璃管 内液面从零点上升。
其垂直高度，容器内的液面则从零点下降，下降到高度为h 2122F h ZF = （1-1） 式中，F 1——玻璃管断面积；F 2——容器的断面积。
BA图1 毕托管因此，两端的液面差1122sin F h h h Z F α⎛⎫=+=+⎪⎝⎭（1-2） 被测的压差值 12sin F p h Z g F γγρρα⎛⎫∆==+⎪⎝⎭式中，γρ——液体的密度，kg/m 3令 12sin a F K F γρα⎛⎫+= ⎪⎝⎭（1-3） 则 a p K Zg ∆= Pa （1-4） 由（1-3）可以看出，a K 值是随α角及γρ的变化而变化的。
对应不同的α值及γρ会有不同的a K 值。
在y-1型微压计中，以30.81/kg m γρ=的酒精作为工作介质。
不同的α角所对应的a K 值直接在微压计上标出。
测定的压力值大于大气压力时，应接在M 上。
测定的压力值小于大气压时，应接在N 上。
在测定压差值时，压力大的一端接M 上，压力小的一端接N 上。
在通风机的吸入段或压出段进行测量时，测压管与微压计的连接方式见“工业通风”图2 倾斜式微压计原理图P184图3-4。
（三） 测定断面的选择为了减少气流扰动对测定结果的影响，测定断面应选择在气流平直扰动少的直管段上。
测定断面设在局部构件前，距离要大于3倍以上管道直径，设在局部构件后相隔 距离应大于6倍管道直径。
风速与风压的关系【精品】
我不应把我的作品全归功于自己的智慧，还应归功于我以外向我提供素材的成千成万的事情和人物！——采于网，整于己，用于民2021年5月12日风速与风压的关系我们知道，风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风－压关系，风的动压为wp=0.5·ro·v² (1)其中wp为风压[kN/m²]，ro为空气密度[kg/m³]，v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有ro=r/g。
在(1)中使用这一关系，得到wp=0.5·r·v²/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度r=0.01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²], 我们得到wp=v²/1600 (3)此式为用风速估计风压的通用公式。
应当指出的是，空气重度和重力加速度随纬度和海拔高度而变。
一般来说，r/g 在高原上要比在平原地区小，也就是说同样的风速在相同的温度下，其产生的风压在高原上比在平原地区小。
引用Cyberspace的文章：风力风压风速风力级别我们知道，风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风－压关系，风的动压为wp=0.5·ro·v²(1)其中wp为风压[kN/m²]，ro为空气密度[kg/m³]，v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有ro=r/g。
在(1)中使用这一关系，得到wp=0.5·r·v²/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度r=0.01225 [kN/m³]。

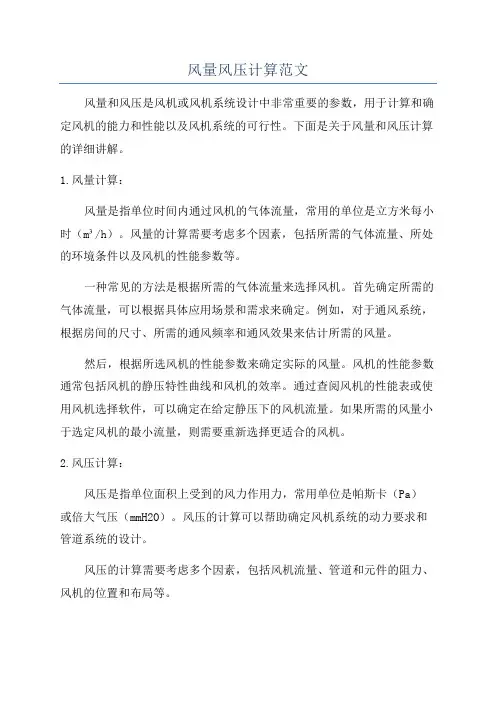

风量风压计算范文
风量风压计算范文风量和风压是风机或风机系统设计中非常重要的参数，用于计算和确定风机的能力和性能以及风机系统的可行性。
下面是关于风量和风压计算的详细讲解。
1.风量计算：风量是指单位时间内通过风机的气体流量，常用的单位是立方米每小时（m³/h）。
风量的计算需要考虑多个因素，包括所需的气体流量、所处的环境条件以及风机的性能参数等。
一种常见的方法是根据所需的气体流量来选择风机。
首先确定所需的气体流量，可以根据具体应用场景和需求来确定。
例如，对于通风系统，根据房间的尺寸、所需的通风频率和通风效果来估计所需的风量。
然后，根据所选风机的性能参数来确定实际的风量。
风机的性能参数通常包括风机的静压特性曲线和风机的效率。
通过查阅风机的性能表或使用风机选择软件，可以确定在给定静压下的风机流量。
如果所需的风量小于选定风机的最小流量，则需要重新选择更适合的风机。
2.风压计算：风压是指单位面积上受到的风力作用力，常用单位是帕斯卡（Pa）或倍大气压（mmH2O）。
风压的计算可以帮助确定风机系统的动力要求和管道系统的设计。
风压的计算需要考虑多个因素，包括风机流量、管道和元件的阻力、风机的位置和布局等。
首先，根据所选风机的流量和性能参数，确定在给定风机流量下的静压。
风机的静压特性曲线可以显示给定流量下的静压。
然后，根据管道和元件的阻力来计算系统的动压。
管道和元件的阻力可以通过管道阻力表或管道设计软件进行计算。
将静压和动压相加即可得到总风压。
需要注意的是，风机系统的布局和管道设计对风压的计算和风机的选型非常重要。
合理的布局和设计可以最大限度地减小风压的损失，并提高系统的效率和性能。
风量和风压是风机和风机系统设计非常重要的参数，正确的计算和选择可以确保系统的安全和可靠运行。
在进行风量和风压计算时，需要综合考虑多个因素，并参考相关的性能参数和标准，以确保选择和设计的准确性和可行性。
风速与风压的关系
风速与风压的关系我们知道,风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风－压关系，风的动压为wp=0.5·ro·v² (1)其中wp为风压[kN/m²],ro为空气密度［kg/m³]，v为风速[m/s］。
由于空气密度（ro)和重度（r）的关系为r=ro·g, 因此有ro=r/g。
在（1）中使用这一关系,得到wp=0。
5·r·v²/g （2）此式为标准风压公式。
在标准状态下（气压为1013 hPa，温度为15°C)，空气重度r=0。
01225 ［kN/m³］。
纬度为45°处的重力加速度g=9.8［m/s²］, 我们得到wp=v²/1600 (3)此式为用风速估计风压的通用公式.应当指出的是，空气重度和重力加速度随纬度和海拔高度而变.一般来说，r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下，其产生的风压在高原上比在平原地区小。
引用Cyberspace的文章：风力风压风速风力级别我们知道，风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风－压关系，风的动压为wp=0。
5·ro·v²(1)其中wp为风压［kN/m²]，ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro）和重度(r)的关系为r=ro·g，因此有ro=r/g.在(1)中使用这一关系，得到wp=0。
5·r·v²/g (2)此式为标准风压公式.在标准状态下（气压为1013 hPa, 温度为15°C)，空气重度r=0.01225 ［kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²］，我们得到wp=v²/1600 (3）此式为用风速估计风压的通用公式.应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
风速与风压的关系公式
风速与风压的关系公式风速与风压的关系，这可真是个有点复杂但又超级有趣的话题！咱先来说说啥是风速。
想象一下，在一个大风天，你站在户外，感觉到风呼呼地吹过，那个推动你头发、衣服的力量，就是风速的体现啦。
风速简单说就是风运动的快慢。
那风压又是啥呢？就好比风是个大力士，它使劲儿推在一个物体表面上产生的压力，这就是风压。
那风速和风压到底有啥关系呢？这里就得提到一个重要的公式啦：风压 = 0.5 ×空气密度 ×风速²。
咱来仔细瞅瞅这个公式。
空气密度一般情况下是个固定的值，所以影响风压大小的关键就在于风速啦。
风速越大，风压也就越大。
我给您讲个我自己的经历哈。
有一次我去海边玩，那天风特别大。
我站在海边的礁石上，那风刮得我都快站不稳了。
海浪被风卷起，拍打着岸边，发出巨大的声响。
我当时就想，这风得有多大的劲儿啊！后来我回来研究了一下，才更明白风速和风压的关系。
就像那天海边的大风，风速那么快，产生的风压让海浪都变得汹涌澎湃。
在实际生活中，这个关系公式可有大用处呢。
比如说在建筑设计中，工程师们就得考虑当地的风速情况，通过这个公式计算出风压，从而确保建筑物能够承受住风的压力，不会被吹倒或者损坏。
要是没算好，那后果可不堪设想。
还有在风力发电领域，了解风速和风压的关系能帮助工程师们设计出更高效的风力发电机叶片。
叶片的形状和角度都得根据风速和风压来调整，这样才能最大限度地利用风能发电。
再比如说，飞机在飞行的时候，也得考虑风速和风压的影响。
如果遇到强风，飞机的飞行姿态和稳定性都会受到挑战。
飞行员就得根据风速和风压的变化来调整飞行策略，保障飞行安全。
总之，风速与风压的关系公式虽然看起来有点复杂，但只要咱好好理解，就能发现它在好多领域都发挥着重要作用。
就像我们生活中的很多事情一样，看似不起眼的小知识，其实蕴含着大大的能量呢！希望通过我的讲解，能让您对风速和风压的关系有更清楚的认识。
风量与风压的调节关系
在正常生产中，高炉的风量和风压应该保持对称并做到稳定，波动范围不大于5 kPa。
波动范围超过5 kPa时，表明风量和料柱的透气性不平衡，炉况顺行变差。
如果调整不及时，风压逐渐升高，风量逐渐减少，当风压升高超过一定限度时就会发生悬料。
（一）风压不稳时的调节发生风压不稳的原因虽然很多，但关键是炉料的透气性和风量不对应，也就是料柱的空隙可顺利通过的煤气量低于实际的煤气量，气流受阻后便导致风压增加。
由于料柱的空隙率不是固定不变的，处于波动状态，所以风量和风压也随着波动。
风压不稳的表现是：风压不是一条波动很小的直线，上下波动频繁，波动范围超过5 kPa，而且透气性指数明显的超过或低于正常水平。
调节措施：(1)炉温高时可较大幅度的降低风温（一次减100 - 150℃）；(2)如果炉温在正常范围内或偏低，可采取减风措施（按风压操作），减风后使风压比原来低10～20 kPa左右。
(3)不管采取哪种调节措施，必须待风压稳定（下两批正常料）后才能逐渐将风量加回到正常水平。
（二）风压突然“冒失”时的调节(1)风压突然“冒尖”的原因：1)煤气流分布紊乱，上升的煤气流突然受阻后导致风压急剧升高，在风压记录上出现向上的尖峰，俗称风压“冒尖”。
2)原燃料粉末多时，料柱透气性差，在风压偏高的情况下操作时容易发生小滑料，滑料后料柱透气性更差，风量急剧减少，风压突然升高，在风压记录上也表现为“冒尖”。
3)有“管道”时“管道”突然堵塞，也表现为风压突然“冒尖”。
(2)处理方法：发现风压高于正常水平或发生“冒尖”必须及时减风，达到使风量和风压对称的水平（按风压操作），否则易发生崩科或悬料，具体操作如图2-2所示。
1)减风时必须一步到位，不仅要减到比原来的风压低，而且要比冒尖时高于正常风压的值低2～3倍。
2)减风后必须待风压平稳、正常下料两批以上(20～30 min)才可以逐渐加风。
第二次加风时也必须待风压平稳15～20 min后再进行加风，而且每次加风风压控制在10 kPa左右。
通风管道风压、风速、风量测定(精)
第八节通风管道风压、风速、风量测定（p235）（熟悉）一、测定位置和测定点(一测定位置的选择通风管道内风速及风量的测定，是通过测量压力换算得到。
测得管道中气体的真实压力值，除了正确使用测压仪器外，合理选择测量断面、减少气流扰动对测量结果的影响很大。
测量断面应尽量选择在气流平稳的直管段上。
测量断面设在弯头、三通等异形部件前面(相对气流流动方向时，距这些部件的距离应大于2倍管道直径。
当测量断面设在上述部件后面时，距这些部件的距离应大于4～5倍管道直径。
测量断面位置示意图见p235图2.8－1。
当测试现场难于满足要求时，为减少误差可适当增加测点。
但是，测量断面位置距异形部件的最小距离至少是管道直径的1.5倍。
测定动压时如发现任何一个测点出现零值或负值，表明气流不稳定，该断面不宜作为测定断面。
如果气流方向偏出风管中心线15°以上，该断面也不宜作测量断面(检查方法：毕托管端部正对气流方向，慢慢摆动毕托管，使动压值最大，这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角。
选择测量断面，还应考虑测定操作的方便和安全。
(二测试孔和测定点由于速度分布的不均匀性，压力分布也是不均匀的。
因此，必须在同一断面上多点测量，然后求出该断面的平均值。
1 圆形风道在同一断面设置两个彼此垂直的测孔，并将管道断面分成一定数量的等面积同心环，同心环的划分环数按（236）表2.8－1确定。
对于圆形风道，同心环上各测点距风道内壁距离列于表2.8—2。
测点越多，测量精度越高。
图2.8－2是划分为三个同心环的风管的测点布置图，其他同心环的测点可参照布置。
2 矩形风道可将风道断面划分为若干等面积的小矩形，测点布置在每个小矩形的中心，小矩形每边的长度为200mm左右，如（p236）图2.8－3矩形风道测点布置图所示。
圆风管测点与管壁距离系数(以管径为基数表2.8－2 二、风道内压力的测定(一原理测量风道中气体的压力应在气流比较平稳的管段进行。
