青岛国信体育馆暖通空调调研
02-体育场馆等大空间暖通空调设计难点及对策分析
体育场馆等大空间暖通空调设计难点及对策分析摘要：本文主要结合案例就大空间建筑暖通空调设计的难点及对策作了一些分析和探讨。
关键词：大空间建筑；暖通空调；设计一般而言大空间建筑主要包括音乐厅、剧院、电影院以及体育场馆等建筑。
相较于传统综合楼建筑、高层建筑和民用住宅建筑，由于建筑空间、结构以及空气动力学方面的巨大差异，大空间暖通空调设计的考虑因素更多，设计难度更大，本文将结合案例就大空间建筑暖通空调设计的难点及对策作一些分析和探讨。
一、大空间建筑暖通空调的主要特点大空间建筑暖通空调特点表现见下表1。
表1大空间建筑暖通空调特点大空间建筑空间特性环境控制对象环境控制方式备注控制区对象体育馆（健身）顶高5~15m，底部为比赛专场，人员密度小比赛场运动员2~7Met夏季0.2~0.3do冬季0.3~0.7do换气换气+辐射采暖无观众席大型体育馆顶高50~70，跨度大，底层、中层有观众席、人员密度小，大屋顶结构轻薄，地面部分热容量大观众席比赛场（多功能要求）观众1~2Met夏季0.5~0.7do冬季2.0~3.0do通风换气全空气冷气全空气空调大规模比赛场，观众席集中在四周，中间场地人员密度小音乐厅/剧院/电影院顶高10~20m,底层、中层、上层设观众席，人员密度大（1~2人/m2）,围护结构厚（隔声）全部空间剧院包括舞台观众1~1.6Met夏季0.7~1.0do冬季1.0~1.5do全空气空调全空气空调+辐射采暖剧院有舞台空调，舞台温湿度参数与观从厅不一定相同二、大空间建筑暖通空调设计难点及对策高大空间建筑防火难度大，对采暖、通风和空调系统的要求更高。
例如，大空间建筑往往需要在主体建筑或裙房内布置一些象燃油或燃汽锅炉房、自备发电机房、空调机房和汽车库等一些危险性较大的空间。
这方面应在设计中有所体现。
大空间建筑往往高度较大，这将加重采暖系统的垂向失调，同时由于系统水静压力较大，直接影响到室外管网的水力工况，其系统的形式及与室外管网的连接与多层建筑有较大差异。

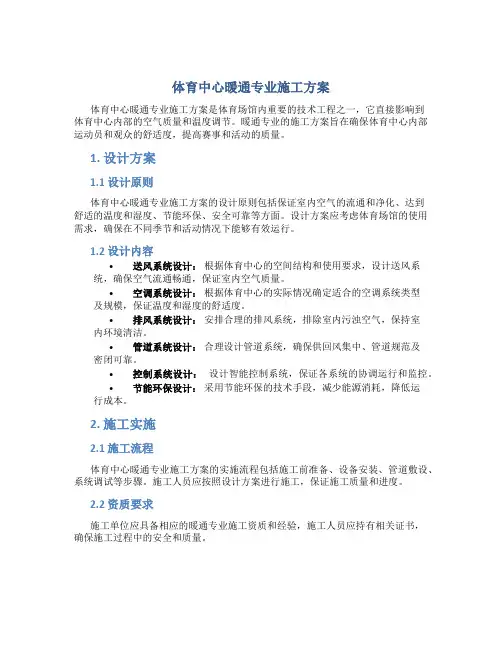

体育中心暖通专业施工方案
体育中心暖通专业施工方案体育中心暖通专业施工方案是体育场馆内重要的技术工程之一，它直接影响到体育中心内部的空气质量和温度调节。
暖通专业的施工方案旨在确保体育中心内部运动员和观众的舒适度，提高赛事和活动的质量。
1. 设计方案1.1 设计原则体育中心暖通专业施工方案的设计原则包括保证室内空气的流通和净化、达到舒适的温度和湿度、节能环保、安全可靠等方面。
设计方案应考虑体育场馆的使用需求，确保在不同季节和活动情况下能够有效运行。
1.2 设计内容•送风系统设计：根据体育中心的空间结构和使用要求，设计送风系统，确保空气流通畅通，保证室内空气质量。
•空调系统设计：根据体育中心的实际情况确定适合的空调系统类型及规模，保证温度和湿度的舒适度。
•排风系统设计：安排合理的排风系统，排除室内污浊空气，保持室内环境清洁。
•管道系统设计：合理设计管道系统，确保供回风集中、管道规范及密闭可靠。
•控制系统设计：设计智能控制系统，保证各系统的协调运行和监控。
•节能环保设计：采用节能环保的技术手段，减少能源消耗，降低运行成本。
2. 施工实施2.1 施工流程体育中心暖通专业施工方案的实施流程包括施工前准备、设备安装、管道敷设、系统调试等步骤。
施工人员应按照设计方案进行施工，保证施工质量和进度。
2.2 资质要求施工单位应具备相应的暖通专业施工资质和经验，施工人员应持有相关证书，确保施工过程中的安全和质量。
2.3 施工质量控制施工过程中应实施严格的质量控制措施，包括材料检验、工艺监督、现场检测等，确保施工质量符合设计要求。
3. 施工验收3.1 验收标准体育中心暖通专业施工方案完成后，应进行验收。
验收标准包括设计文件是否符合要求、设备安装是否达标、系统运行是否正常、节能效果是否明显等。
3.2 验收程序验收程序包括设备功能检测、系统运行测试、能耗监测、性能评价等步骤。
验收人员应结合实际情况进行全面评估，确保施工方案的有效性和可靠性。
4. 维护管理体育中心暖通专业施工方案完成验收后，应建立健全的维护管理制度，定期对设备和系统进行检查和维护，确保设备的正常运行和系统的可靠性。
体育建筑暖通空调系统设计探讨
体育建筑暖通空调系统设计探讨Discussion on HVAC System Design of Sports Building李菡茜（同济大学建筑设计研究院（集团）有限公司，上海200092）LI Han-xi（Tongji Architectural Design(Group)Co.Ltd.,Shanghai200092,China）【摘要】介绍湖北省十堰市某体育建筑群项目及山东省泰安市某体育建筑群项目，对2个体育建筑群项目的空调冷热源方案、冷热负荷、空调风系统和空调水系统设计情况进行详细介绍和对比分析。
通过对比同一类型的2个项目完全不同的空调方案，得出针对不同项目在设计过程中应对具体情况进行差异化设计。
【Abstract】This paper introduces a sports complex project in Shiyan City,Hubei Province,and a sports architectural complex project in Tai'an City,Shandong Province,the design of air-conditioning cooling and heat source scheme,cooling and heat load,air-conditioning air system and air-conditioning water system for two sports complex projects is introduced and compared.By comparing two completely different air conditioning schemes of the same type of project,it is concluded that different projects should be designed differently according to the specific situation in thedesign process.【关键词】体育建筑；空调系统；对比【Keywords】sports building;HVAC system;comparison【中图分类号】TU831【文献标志码】A【文章编号】1007-9467（2022）05-0029-04【DOI】10.13616/ki.gcjsysj.2022.05.0071引言随着经济水平的提升，各地为了提升人民群众的健康水平和幸福指数，新建了一大批体育场馆。

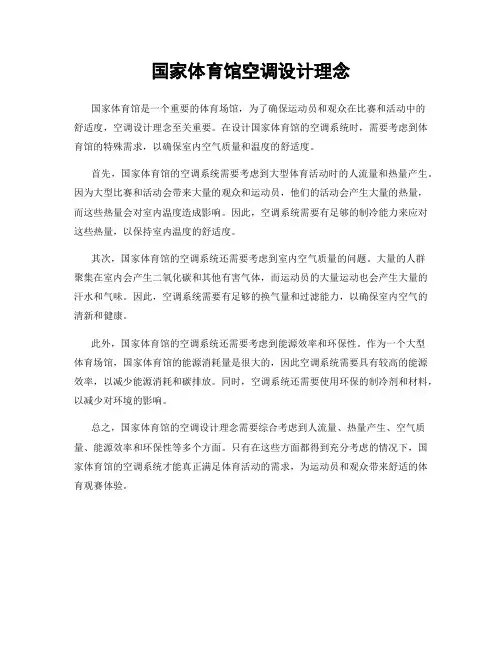

国家体育馆空调设计理念
国家体育馆空调设计理念
国家体育馆是一个重要的体育场馆，为了确保运动员和观众在比赛和活动中的
舒适度，空调设计理念至关重要。
在设计国家体育馆的空调系统时，需要考虑到体育馆的特殊需求，以确保室内空气质量和温度的舒适度。
首先，国家体育馆的空调系统需要考虑到大型体育活动时的人流量和热量产生。
因为大型比赛和活动会带来大量的观众和运动员，他们的活动会产生大量的热量，而这些热量会对室内温度造成影响。
因此，空调系统需要有足够的制冷能力来应对这些热量，以保持室内温度的舒适度。
其次，国家体育馆的空调系统还需要考虑到室内空气质量的问题。
大量的人群
聚集在室内会产生二氧化碳和其他有害气体，而运动员的大量运动也会产生大量的汗水和气味。
因此，空调系统需要有足够的换气量和过滤能力，以确保室内空气的清新和健康。
此外，国家体育馆的空调系统还需要考虑到能源效率和环保性。
作为一个大型
体育场馆，国家体育馆的能源消耗量是很大的，因此空调系统需要具有较高的能源效率，以减少能源消耗和碳排放。
同时，空调系统还需要使用环保的制冷剂和材料，以减少对环境的影响。
总之，国家体育馆的空调设计理念需要综合考虑到人流量、热量产生、空气质量、能源效率和环保性等多个方面。
只有在这些方面都得到充分考虑的情况下，国家体育馆的空调系统才能真正满足体育活动的需求，为运动员和观众带来舒适的体育观赛体验。
国家体育馆空调设计理念
国家体育馆空调设计理念
国家体育馆是一个举办体育赛事和大型活动的重要场馆，其空调设计理念至关重要。
在设计国家体育馆的空调系统时，需要考虑到大型活动时的人流量和气温变化，以及体育馆内部不同区域的空调需求。
因此，空调设计理念应该注重节能、舒适和可持续发展。
首先，节能是国家体育馆空调设计的重要理念之一。
体育馆通常需要持续运行空调系统，因此节能是至关重要的。
设计师可以采用先进的空调设备和技术，如变频空调、智能控制系统等，以最大程度地减少能源消耗。
此外，通过合理的空调系统布局和优化空调设备的选择，也可以有效降低能源消耗，实现节能目标。
其次，舒适是国家体育馆空调设计的另一个重要理念。
体育馆内通常有大量的人流和运动活动，因此空调系统需要能够确保室内空气的清新和温度的舒适。
设计师可以通过合理的空调系统布局和空气流通设计，确保室内空气质量良好，并且在大型活动时能够保持室内温度的舒适度。
最后，可持续发展是国家体育馆空调设计的重要理念之一。
设计师可以采用环保型的空调设备和材料，确保空调系统的运行不会对环境造成负面影响。
此外，设计师还可以考虑利用可再生能源，如太阳能、地热能等，来为体育馆提供能源，实现空调系统的可持续发展。
总的来说，国家体育馆空调设计理念应该注重节能、舒适和可持续发展。
通过合理的空调系统设计和设备选择，可以为体育馆提供舒适的室内环境，同时最大程度地减少能源消耗，实现可持续发展的目标。
这样的空调设计理念不仅可以提升体育馆的使用体验，也能为环境保护和可持续发展做出贡献。
大型体育中心暖通空调设计要点分析
大型体育中心暖通空调设计要点分析随着近年来体育竞技产业的发展和全民健身意识的增强，越来越多的大型体育赛事在我国举办，各地大型体育中心的建设不断增多。
在体育中心建设过程中，由于其建筑体量巨大、容纳人数众多，暖通空调设计在其中是非常重要的一环。
本文以成都某在建大型体育中心项目为例，针对其空调形式、空调水系统、空调风系统、观众看台送风方式、消防风管防火措施等方面的设计要点进行了详细分析。
本研究项目位于四川省成都市，包括多功能体育馆、小球馆、游泳跳水馆。
总建筑面积约19.8万平米,其中地上建筑面积13.3万平米，地下建筑面积6.5万平米。
多功能体育馆总建筑面积约为9万平米，为18000座的甲级特大型体育馆。
多功能体育馆包括运动员用房，比赛场地，新闻媒体用房，观众用房，竞赛管理用房等。
小球馆总建筑面积为3.6万平米，主要功能包括乒乓球训练馆、台球比赛馆、地下车库等。
游泳跳水馆为多层公共建筑，地下二层，地上三层，坐席数为固定坐席：3000座。
游泳跳水馆总建筑面积为7.2万平米，主要功能包括游泳跳水和运动服务用房（运动超市、亲子培训、射箭、滑雪、健身和配套餐饮等）。
一、空调形式的选择考虑到体育中心的固有特点和后期运营需求，不同区域房间的空调方式选择如下：（1）考虑到机房使用时间不一致，消防控制室、变配电房、电梯机房、值班室、转播机房等采用独立的分体空调或风冷多联式空调。
（2）考虑到后期运营的灵活使用，小球馆的配套办公用房及物管用房采用多联式空调系统，室外机放置于屋面夹层室外机位。
（3）除上述区域外，多功能体育馆、小球馆、游泳跳水馆等区域合设集中式空调系统。
二、中央空调水系统设计要点从减少主机装机容量，节省初投资及方便集中运行管理的角度，可考虑集中设置一套空调冷、热源。
采用不同环路分别供给多功能体育馆、小球馆、游泳跳水馆，环路上设置计量装置，便于后期能耗统计。
空调水系统采用冷热合用的两管制一级泵变流量系统。
空调冷冻的供回水温度为6/12℃，较之常规的7/12℃供回水温差降低水系统输送能耗。
空调系统设计开题报告
主要参考文献：
[1]. 中国建筑标准设计研究院 主编.《暖通空调制图标准》.中国建筑工业出版社.
[2]. 中华人民共和国建设部 主编.《采暖通风与空调设计规范》.中国计划出版社.
体育建筑不断的增多，以及人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。
2．意义：
由于能源的紧缺，节能问题越来越引起人们的重视。因此迫切需要为体育活动场所安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平的追求。
因此，为体育馆设计安装合适的空调系统是必要的，不论是在炎炎夏季舒适的比赛或是休息。
14、答辩
五、导师评语
年月日
二、分类及国内外同类研究或同类设计的概况综述
1．空调系统发展
1）中央空调系统的分类：
.按负担室内热湿负荷所用的介质可分为：全空气系统，全水系统，空气-水系统4.冷剂系统
按空气处理设备的集中程度可分为：集中式，半集中式
按被处理空气的来源可分为：封闭式，直流式，混合式(一次回风二次回风)
2）主要组成设备有空调主机(冷热源)风柜风机盘管等等[3] .
[3]. 中华人民共和国建设部 主编.《通风与空调工程施工质量验收规范》.中国计划出版社.
[4]. 中华人民共和国建设部 主编.《公共建筑节能设计标准》.中国建筑工业出版社.2005.
[5]. 公安部 主编. 《建筑设计防火规范》.中国计划出版社.
[6]．陆耀庆 主编.《实用供热空调设计手册》.中国建筑工业出版社.
2008年5月第二版.
[7]. 陆亚俊 主编. 《暖通空调》.中国建筑工业出版社.2007年11月第二版.
奥运会体育场馆暖通空调系统设计及分布式能源系统
奥运会体育场馆暖通空调系统设计及分布式能源系统随着奥运会的举办，体育场馆的暖通空调系统设计变得尤为重要。
体育场馆是大规模活动的场所，对室内环境舒适度和空气质量的要求非常高，同时也对能源效率有着更高的要求。
因此，在奥运会体育场馆的暖通空调系统设计中，需要采取一系列的措施以保证室内环境的舒适度和能源的高效利用。
首先，在暖通空调系统设计中，应充分考虑场馆的特点和使用需求。
体育场馆一般有很大的室内空间和高人流密度，因此需要设计合理的风口布置、通风方式和风速控制。
通过合理布置风口，可以实现空气的均匀流通，同时也能够满足不同位置的用户对空气质量的要求。
另外，还可以采用新风系统和空气净化设备，提高室内空气的质量。
此外，还应合理设计供暖和制冷系统，根据场馆的使用时间和季节变化，合理调节供暖与制冷设备的运行模式，降低能耗。
其次，分布式能源系统也是奥运会体育场馆暖通空调系统设计中的重要考虑因素。
分布式能源系统能够提供可靠的电力供应，同时还可以通过余热回收和回用来减少能源浪费。
在设计中，可以考虑采用太阳能光伏发电、地热能等可再生能源，来满足场馆的电力需求。
通过合理设计能源系统，可以将电力、热力和冷力的供应进行集成和优化，从而提高能源利用效率。
另外，还可以考虑采用智能控制系统来优化暖通空调系统的运行。
智能控制系统可以根据室内外温度、湿度和人流量等因素来决定空调设备的运行模式和风速，从而实现能源的高效利用。
此外，还可以通过数据分析和监测系统对系统运行情况进行实时监测和调整，以保证系统的稳定性和可靠性。
总之，奥运会体育场馆暖通空调系统设计需要考虑到室内环境的舒适度和能源的高效利用。
通过合理布置风口、采用新风系统和空气净化设备，可以保证室内空气的质量；通过分布式能源系统和智能控制系统的应用，可以实现能源的可靠供应和高效利用。
这些措施的综合应用将有助于提高奥运会体育场馆的暖通空调系统效能，为参赛运动员和观众创造一个舒适、健康的室内环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青岛国信体育馆
一、工程概况：青岛国信体育馆的工程结构形式为框架，总建筑面积436702m ，占地面积172682m ，其中地上面积337632m ，地下 面积99072m ，建筑总高48.3m ，基本轴线距离为136.2m ，室内外高度差为0.15m 。
有9677个固定座位和2434个活动座位组成，体育馆分为地下一层，地上四层，耐火等等级为一级。
主要有乒乓球室、运动员训练健身房、壁球室、竞赛委员会用房、体育产业用房、新闻中心、运动员用房、教练员用房、贵宾室等功能用房。
二、设计概况： 设计参数：
室外参数：空调室外主要设计参数（青岛）：夏季空调室外干球温度29度，夏季空调室外湿球温度26度，夏季空调室外计算日平均温度27.2度，夏季通风室外计算温度27度，夏季室外风速4.9m/s ，冬季空调室外计算干球温度-9度，冬季空调室外计算相对湿度64%，冬季室外风速5.7m/s ，年主导风速SSW 。
室内参数：
房间名称 室内温湿度参数
新风量
夏季
冬季
p h m ./3
温度C o 相对湿度%
温度C o 相对湿度%
比赛大厅 26 60
18 >30
20 观众区 26 65 18 >30 20 贵宾室 24 60 20 >30 40 办公室 26 60 20 >30 30 训练房 24 60 18 >30 30 会议室 26 65 18 >30 25 休息厅
26
60
18
>30
15
比赛大厅、地下室训练房按满足羽毛球比赛要求控制风速，即9m 一下风速不大于0.2m/s ，地下室乒乓球室按3m 以下风速不大于0.2m/s 控制。
为了满足不同比赛使用情况对气流风速的要求，每个球型喷口送风量可以按照不同要求控制。
空调系统：
1、比赛区（包括活动看台）设置四套全空气看台系统，总空调送风量19.2万立方米每小时，采用在内侧马道上方布置空调
送风主管，沿马道两侧方向布置侧送球形喷口对比赛区送风，通过电动调节球形喷口角度实现冬季、夏季不同气流组织要求。
采用场地两侧侧墙下部集中回风。
2、下层固定看台观众区分区设置四套全空气空调系统，总空调送风量12万立方米每小时；上层固定看台观众区分区设置八套全空气空调系统，总空调送风量28万立方米每小时，采用在座位台阶侧面设置圆形阶梯旋流风口对人员活动区均匀送风的置换送风方式，空调系统全部为二次回风系统，送风温差5度，旋流风口设置满足迎面风速不大于0.15m/s。
下层固定看台（两次）共设置1750个圆形阶梯旋流风口，上层固定看台共设置4100个圆形阶梯旋流风口。
空调送风支管接入送风静压箱，再经座椅旋流风口送至人员活动区，在比赛大厅侧墙布置回风口集中回风。
3、地下室：根据防火分区在训练健身房、乒乓球室分区设置了三套全空气空调系统，采用双风机系统，地下室训练房采用两套单风机全空气系统，其余壁球室、教练员及运动员用房、更衣室、电梯厅、夹层体育产业用房采用风机盘管加新风系统，新风系统按照防火分区设置。
训练健身房、乒乓球室采
侧墙下部集中回风。
地下
室训练房采用电动可调
角度球形喷口侧送风，下
部集中回风。
4、0标高观摩区大厅采
用一套单风机全空气系
统，散流器均匀上送，集
中回风，其余包间、会议
室、小卖部均采用风机盘
管加新风系统，新风系统
分内外去设置。
外区卫生
间采用风机盘管空调系
统。
5、11.2标高层：观众休
息厅采用四套单风机全空气系统，温控型旋流风口均匀上送风，上部集中回风。
6、20.87标高层：计时计分房、声音控制室、灯光控制室、广播电视用房采用独立的分体
空调器。
空调水系
统
采用
双管异程
闭式循环
系统，系统
由位于能
源动力中
心的落地
膨胀罐定
压、补水。
为了克服
异程式系
统的水力
失调问题，
在空调水
系统的主要分支管上设置自力式压差控制平衡阀。
根据建筑内外区，空调水系统采用分区双管制系统，以解决内区存在的常年冷负荷问题。
空调系统防冻措施：由于此工程位于青岛，属于寒冷地区，空调系统采取在空气处理机组、风机盘管冬季停止运行时，通过设于能源动力中心的变频二次泵小流量运行，同时各空调、新风系统接室外新风管均设置保温电动双位密闭风阀与机组联锁，防止因系统冬季长时间停止运行空调水系统冻结事故的发生，。
外围护周边卫生间均设置风机盘管冬季热风采暖，防止卫生间管道冻结危险。
