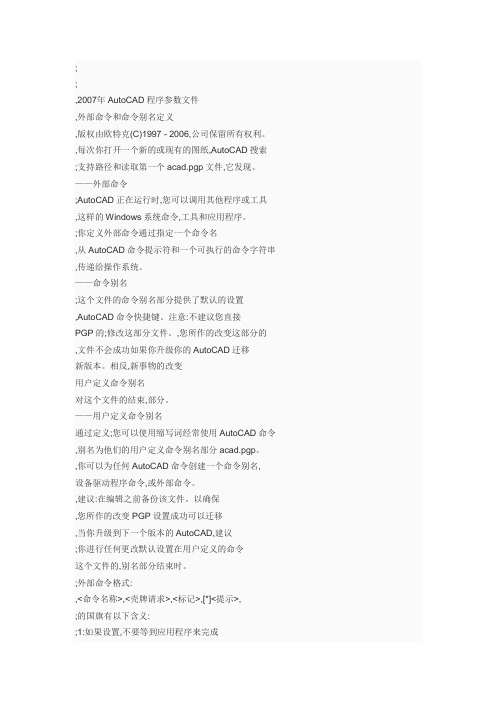

;;,2007年AutoCAD程序参数文件,外部命令和命令别名定义,版权由欧特克(C)1997 - 2006,公司保留所有权利。
,每次你打开一个新的或现有的图纸,AutoCAD搜索;支持路径和读取第一个acad.pgp文件,它发现。
——外部命令;AutoCAD正在运行时,您可以调用其他程序或工具,这样的Windows系统命令,工具和应用程序。
;你定义外部命令通过指定一个命令名,从AutoCAD命令提示符和一个可执行的命令字符串,传递给操作系统。
——命令别名;这个文件的命令别名部分提供了默认的设置,AutoCAD命令快捷键。
注意:不建议您直接PGP的;修改这部分文件。
,您所作的改变这部分的,文件不会成功如果你升级你的AutoCAD迁移新版本。
相反,新事物的改变用户定义命令别名对这个文件的结束,部分。
——用户定义命令别名通过定义;您可以使用缩写词经常使用AutoCAD命令,别名为他们的用户定义命令别名部分acad.pgp。
,你可以为任何AutoCAD命令创建一个命令别名,设备驱动程序命令,或外部命令。
,建议:在编辑之前备份该文件。
以确保,您所作的改变PGP设置成功可以迁移,当你升级到下一个版本的AutoCAD,建议;你进行任何更改默认设置在用户定义的命令这个文件的,别名部分结束时。
;外部命令格式:,<命令名称>,<壳牌请求>,<标记>,[*]<提示>,;的国旗有以下含义:;1:如果设置,不要等到应用程序来完成;2:如果设置,运行应用程序最小化;4:如果设置,运行应用程序“隐藏”;8:如果设置,把参数字符串的引号;,填补“标志”字段所需的比特的总和。
;部分2和4是互相排斥的;如果指定了两个,只,2位。
最有用的值可能是0;(启动应用程序并等待它完成),1(启动;应用程序,不要等),3(最小化和不要等),5(隐藏和不要等)。
2和4的值通常应该避免,;因为他们使AutoCAD不可用,直到应用程序已完成。
CAD2007教程完美版
中文版AutoCAD 2007实用教程
坐标的表示方法
在AutoCAD 2007中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐 标和相对极坐标4种方法表示，它们的特点如下。
绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、小数或科学 记数等形式表示点的X轴、Y轴、Z坐标值，坐标间用逗号隔开，例如点(8.3,5.8)和 (3.0,5.2,8.8)等。
使用对象捕捉和自动追踪功能绘制综合图形
第2页，共32页。
中文版AutoCAD 2007实用教程
本章知识点
使用坐标系 设置捕捉和栅格 使用GRID与SNAP命令
使用正交模式 打开对象捕捉功能
运行和覆盖捕捉模式 使用自动追踪 使用动态输入
第3页，共32页。
中文版AutoCAD 2007实用教程
第16页，共32页。
中文版AutoCAD 2007实用教程
使用GRID命令
执行GRID命令时，其命令行显示如下提示信息。
指定栅格间距(X)或[开(ON)/关(OFF)/捕捉(S)/主(M)/自适应(D)/跟随(F)/纵横向间距(A)] <10.0000>:
默认情况下，需要设置栅格间距值。该间距不能设置太小，否则将导致图形模糊及屏幕重画太慢， 甚至无法显示栅格 。
第9页，共32页。
中文版AutoCAD 2007实用教程
设置当前视口中的UCS
在绘制三维图形或一幅较大图形时，为了能够从多个角度观察图形的不同侧面 或不同部分，可以将当前绘图窗口切分为几个小窗口(即视口)。在这些视口中，为 了便于对象编辑，还可以为它们分别定义不同的UCS。当视口被设置为当前视口 时，可以使用该视口上一次处于当前状态时所设置的UCS进行绘图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD2007部分技巧与改进
过年后把电脑升级了一下，用了近六年的P3-733，384M内存的电脑算是正式下岗了。
不过也没升级到最高，但也算是进入了P4阶段。
在CAD2007出来后的一年时间里，因为电脑原因而无法正式用上2007的我，终于如愿以尝了。
写一点对于CAD2007的一些个人看法。
从大家熟知的14到如今正在公测的2008，CAD一共有8个版本，我从2000开始一直到2007，用了6个版本。
对于14，我很少用，只拿来画了一套图，还是挂了天正3的，那时候因为听说天正的名气很大，而实习单位里一直用的是14，所以我也就接触了一下。
之后就一直没有正式用过14，只拿来打开转过的图，确保里面没有错误。
2000版本加入了滚轮和中键的功能，对三维效果有了很大的提高，可以比较直观地看到模型的大致效果，而不像14那样在进行三维模型操作中只能看到线框。
2002增加了网络的基本功能，这一点对于我们建筑设计人员来说作用不大，并非是必须的，所以这一点基本没有研究。
但感觉2002比2000更稳定。
呵呵，我一直以来用的都是CAD的英文版，所以这个稳定所显示的区别也不大。
用了近两年的2002，之后就开始用2004，半年的2004经历没有太多东西可以发表。
2005对我的影响和2002差不多大。
因为2005可以不需要按M就能直接进行多重COPY物体，还能用MA（属性匹配）直接刷PL线的线宽，并且把打印命令的窗口由两个标签合并到了一个界面，感觉很舒服。
在处理文件容量比较大的图，2005比2002更稳定，不会像2002那样容易发生致命错误而自动关闭。
2005挂在天正下，可以通过状态栏进行某些状态的切换，不需要像2002那样输入命令后才能修改状态。
对于2006，基本没怎么接触，所以说不上什么。
如今用上了2007。
2007如同宣传的那样，在三维上有了跨越性的改进，这一点对建筑设计人员来说，所带来的影响力并不大。
但2007可以直接另存为14版本图纸的这一点回归，可以说是建筑设计人员的救命草。
因为老同志们用的大多都是14，而且他们因为习惯性问题不愿意改变CAD的版本，如今很多新人出来后用的大多是2004或2005，要转存成14需要先存成2000版本，然后通过2000/2002转存成14，特别麻烦（当然，也可以用转换软件进行转换，但唯一担心的就是图形出现问题）。
随着软件的发展，软件越来越人性化是值得一提的，但人性化同时也会让人感觉越来越花哨。
1、2007中的选择预览使习惯了旧版本的人感觉没有太大的作用，倒是有些人认为一闪一闪的，很晃眼，而且占用较大资源，如果电脑不是很好，
而图又比较大的时候，很有可能发生致命错误。
本人也有这样的感觉，倒还不如不要为好。
option命令中--selection标签--selection preview栏里“when a command is active”和“when no command is active”前面的选项钩钩除。
就可以关闭选择预览，和2005及以前的版本一样。
2、2007中的动态缩放功能，使Z—W命令有一种动画过程，而不像旧版本直接跳跃至新视图，有的人不是很习惯。
这时可以在命令行中输入“vtoptions”命令，在跳出来的“View Transitions”窗口的第一行“E nable animation for Pan & Zoom”前面的钩点消。
3、2007提供了鼠标边显示命令这一功能，这对于CAD熟练的人员来说，基本可以放弃命令行。
因为从事建筑设计人员所用的命令一般来说很少，最基本的命令即使不看命令行也可以顺利完成，而命令行所占的空间又比较大，对于显示器显示精度不高的电脑来说，三行命令行能占去20%的作图空间。
2007可以使用“ctrl+9”关闭CAD的命令行，当临时需要时，可以用F2来显示和关闭，这增加了很大一部分的作图空间。
如果嫌鼠标边命令显示这一功能太耗费电脑资源可以通过右键点状态栏中的DYN按钮，选择SETTINGS，里面Dynamic Input标签中，点消三个钩来关闭鼠标边的提示。
4、“ctrl+0”是众所周知的CAD全屏功能的快捷命令，这也是有效增加作图空间的方法。
使CAD全屏会妨碍WINDOWS的状态栏显示，当然可以用“ALT+TAB”来切换各个窗口。
5、我们都知道，CAD制图过程中发现错误时需要进行UNDO，但万一
UNDO得太多了，需要REDO就只能REDO一次，而2007改进了这一缺陷，能REDO多次，这为减少失误提供了保障。
6、据说旧版本的CAD无法测量弧长，而2007提供了这一命令，这对于纯CAD制图的人员又提供了方便。
7、完整的2006与2007安装程序中提供了EXPRESS TOOLS的安装程序，这样就避免了旧版本安装时需要单独安装EXPRESS TOOLS的麻烦。
8、2007提供了“Layer II”的工具条，其中有较多的命令功能都是我们之前需要经过两到三步才能完成的。
9、对于Trim和EXTEND命令，可以不用通过F（fence）参数来进行多条线的延伸和剪切了。
10、对于填充，可以补充区域来增加，也可以通过剪切来去除某一部分的填充。
总之，填充的编辑比以前的版本更人性化了。
因为接触CAD2007的时间不长，或许还有更多的功能需要去发现，另外我平时一般以天正建筑软件为辅助，因此很多功能在天正中已经解决，也就不会再去研究CAD了。
对于三维方面的功能，我想施工图设计人员一般不会在意这些改进，而方案人员一般会以Sketch up和3DS MAX作为主要的辅助工具，对CAD内的三维功能也不会太关注，因此也就不说了。
