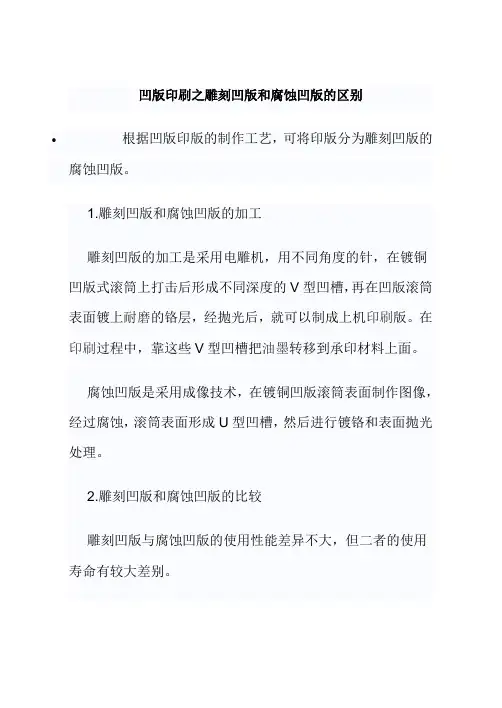

根据凹版印版的制作工艺，可将印版分为雕刻凹版的腐蚀凹版。
1.雕刻凹版和腐蚀凹版的加工
雕刻凹版的加工是采用电雕机，用不同角度的针，在镀铜凹版式滚筒上打击后形成不同深度的V型凹槽，再在凹版滚筒表面镀上耐磨的铬层，经抛光后，就可以制成上机印刷版。
在印刷过程中，靠这些V型凹槽把油墨转移到承印材料上面。
腐蚀凹版是采用成像技术，在镀铜凹版滚筒表面制作图像，经过腐蚀，滚筒表面形成U型凹槽，然后进行镀铬和表面抛光处理。
2.雕刻凹版和腐蚀凹版的比较
雕刻凹版与腐蚀凹版的使用性能差异不大，但二者的使用寿命有较大差别。
雕刻凹版表面的V型凹槽磨损后，凹槽深度变浅，随着V 型凹槽底部宽度变窄，网点的面积变小，凹槽着墨量逐渐减少，墨色迅速变浅，导致印版报废。
雕刻凹版在雕刻过程中如果深度控制不好，也会影响印刷质量，太深在印刷过程中容易造成重影；太浅会影响印版的使用寿命。
腐蚀版式表面是U型凹槽，随着印版的磨损，凹槽的深度变浅，但网点的面积未发生改变，而且其着墨量的减少比较缓慢，对印刷颜色无太大的改变，因此其使用寿命比较长。
目前，国内凹版生产厂家均采用电雕制版，腐蚀凹版主要由国外厂家生产，而且价格比较高。
凹版印刷之雕刻凹版和腐蚀凹版的区别
凹版印刷之雕刻凹版和腐蚀凹版的区别
根据凹版印版的制作工艺，可将印版分为雕刻凹版的腐蚀凹版。
1.雕刻凹版和腐蚀凹版的加工
雕刻凹版的加工是采用电雕机，用不同角度的针，在镀铜凹版式滚筒上打击后形成不同深度的V型凹槽，再在凹版滚筒表面镀上耐磨的铬层，经抛光后，就可以制成上机印刷版。
在印刷过程中，靠这些V型凹槽把油墨转移到承印材料上面。
腐蚀凹版是采用成像技术，在镀铜凹版滚筒表面制作图像，经过腐蚀，滚筒表面形成U型凹槽，然后进行镀铬和表面抛光处理。
2.雕刻凹版和腐蚀凹版的比较
雕刻凹版与腐蚀凹版的使用性能差异不大，但二者的使用寿命有较大差别。
雕刻凹版表面的V型凹槽磨损后，凹槽深度变浅，随着V 型凹槽底部宽度变窄，网点的面积变小，凹槽着墨量逐渐减少，墨色迅速变浅，导致印版报废。
雕刻凹版在雕刻过程中如果深度控制不好，也会影响印刷质量，太深在印刷过程中容易造成重影；太浅会影响印版的使用寿命。
腐蚀版式表面是U型凹槽，随着印版的磨损，凹槽的深度变浅，但网点的面积未发生改变，而且其着墨量的减少比较缓慢，对印刷颜色无太大的改变，因此其使用寿命比较长。
目前，国内凹版生产厂家均采用电雕制版，腐蚀凹版主要由国外厂家生产，而且价格比较高。
凹版印刷术语

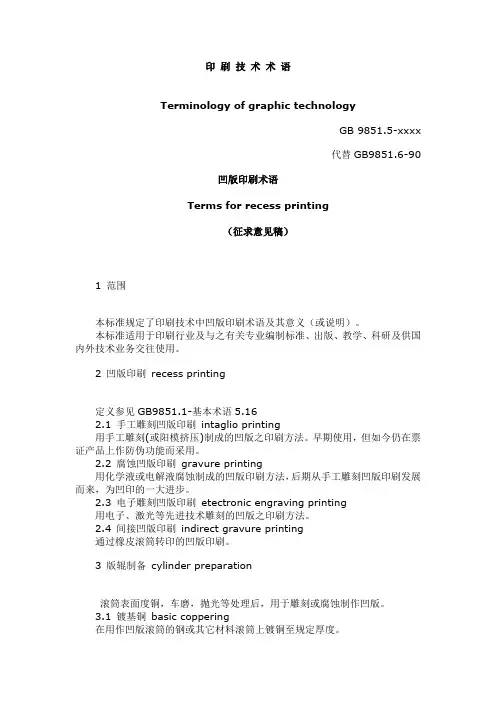

印刷技术术语Terminology of graphic technologyGB 9851.5-xxxx代替GB9851.6-90凹版印刷术语Terms for recess printing（征求意见稿）1 范围本标准规定了印刷技术中凹版印刷术语及其意义（或说明）。
本标准适用于印刷行业及与之有关专业编制标准、出版、教学、科研及供国内外技术业务交往使用。
2 凹版印刷recess printing定义参见GB9851.1-基本术语5.162.1 手工雕刻凹版印刷intaglio printing用手工雕刻(或阳模挤压)制成的凹版之印刷方法。
早期使用，但如今仍在票证产品上作防伪功能而采用。
2.2 腐蚀凹版印刷gravure printing用化学液或电解液腐蚀制成的凹版印刷方法，后期从手工雕刻凹版印刷发展而来，为凹印的一大进步。
2.3 电子雕刻凹版印刷etectronic engraving printing用电子、激光等先进技术雕刻的凹版之印刷方法。
2.4 间接凹版印刷indirect gravure printing通过橡皮滚筒转印的凹版印刷。
3 版辊制备cylinder preparation滚筒表面度铜，车磨，抛光等处理后，用于雕刻或腐蚀制作凹版。
3.1 镀基铜basic coppering在用作凹版滚筒的钢或其它材料滚筒上镀铜至规定厚度。
3.2 镀制版铜层skin coppering在凹版滚筒已抛光的基铜层上镀上用于制版的铜层。
3.3 滚筒车磨cylinder griding用特种车刀，砂轮，细砂纸等对凹版滚筒表面进行精加工的方法。
3.4 光亮镀铜geazed skin coppering车磨后，在电解液中加入有机添加剂使镀成的铜层具有光泽的特殊镀铜工艺。
3.5 滚筒抛光cylinder polishing凹版滚筒经腐蚀后，使其表面光滑的一种加工方法。
4 凹版制作gravure forme making版辊用雕刻或腐蚀法制成印版。
凹版印刷
分析凹版印刷（铜板印刷）的原理、特点和应用凹版印刷是图像从表面上雕刻凹下的制版技术。
一般说来，采用铜或锌板作为雕刻的表面，凹下的部分可利用腐蚀、雕刻、铜版画或mezzotint金属版制版法，Collographs可能按照凹印版印刷。
要印刷凹印版，表面覆上油墨，然后用塔勒坦布或报纸从表面擦去油墨，只留下凹下的部分。
将湿的纸张覆在印版上部，印版和纸张通过印刷机加压，将油墨从印版凹下的部分传送到纸张上。
凹版印刷简称凹印，是四大印刷方式其中的一种印刷方式。
凹版印刷是一种直接的印刷方法，它将凹版凹坑中所含的油墨直接压印到承印凹版印刷原理图物上，所印画面的浓淡层次是由凹坑的大小及深浅决定的，如果凹坑较深，则含的油墨较多，压印后承印物上留下的墨层就较厚；相反如果凹坑较浅，则含的油墨量就较少，压印后承印物上留下的墨层就较薄。
凹版印刷的印版是由一个个与原稿图文相对应的凹坑与印版的表面所组成的。
印刷时，油墨被充填到凹坑内，印版表面的油墨用刮墨刀刮掉，印版与承印物支一定的压力接触，将凹坑内的油墨转移到承印物上，完成印刷。
凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位。
从应用情况来看，在国外，凹印主要用于杂志、产品目录等精细出版物，包装印刷和钞票、邮票等有价证券的印刷，而且也应用于装饰材料等特殊领域；在国内，凹印则主要用于软包装印刷，随着国内凹印技术的发展，也已经在纸张包装、木纹装饰、皮革材料、药品包装上得到广泛应用。
当然，凹版印刷也存在局限性，其主要缺点有：印前制版技术复杂、周期长，制版成本高；由于采用挥发型溶剂，车间内有害气体含量较高，对工人健康损害较大；凹版印刷从业人员要求的待遇相对较高。
发展基本印刷方式之一。
印版的图文低于空白部分，印刷时全版着墨，然后刮拭版面，使仅在图文部分留有油墨，转移到承印物上，成为印刷品。
八种基本的印刷工艺
八种基本的印刷工艺印刷工艺是指将图案或文字通过特定的技术手段印刷到纸张、布料、金属板等材料上的过程。
印刷工艺在现代社会中扮演着非常重要的角色，广泛应用于包装、出版、广告等领域。
下面将介绍八种基本的印刷工艺。
一、凸版印刷凸版印刷是指将图案或文字通过雕刻在金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铜版或锌版，通过机械加工或化学腐蚀等方式制成凸起的图案。
2. 涂墨：使用滚筒将油墨涂在制好的凸版上。
3. 印刷：放置纸张或其他材料在凸版上，通过压力使油墨转移至材料表面。
二、凹版印刷凹版印刷是指将图案或文字通过雕刻在金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铜版或锌版，通过机械加工或化学腐蚀等方式制成凹陷的图案。
2. 涂墨：使用滚筒将油墨涂在制好的凹版上。
3. 印刷：放置纸张或其他材料在凹版上，通过压力使油墨转移至材料表面。
三、平板印刷平板印刷是指将图案或文字通过雕刻在平面金属板上的方式进行印刷。
该工艺适用于大量生产，且成本低廉。
具体操作步骤如下：1. 制版：选用铝板或镍板，通过化学腐蚀等方式制成图案。
2. 涂墨：使用滚筒将油墨涂在制好的平面金属板上。
3. 印刷：放置纸张或其他材料在平面金属板上，通过压力使油墨转移至材料表面。
柔性版印刷是指将图案或文字通过雕刻在柔性橡胶版上的方式进行印刷。
该工艺适用于小批量生产，且成本较低。
具体操作步骤如下：1. 制版：选用橡胶版，通过化学腐蚀等方式制成图案。
2. 涂墨：使用滚筒将油墨涂在制好的橡胶版上。
3. 印刷：放置纸张或其他材料在橡胶版上，通过压力使油墨转移至材料表面。
五、数字印刷数字印刷是指将图案或文字通过数码打印机进行印刷。
该工艺适用于小批量生产，且成本较低。
具体操作步骤如下：1. 设计：使用计算机软件设计出需要印刷的图案或文字。
2. 打印：将设计好的图案或文字通过数码打印机进行打印。
凹版印刷之优劣点
凹版印刷之优劣点

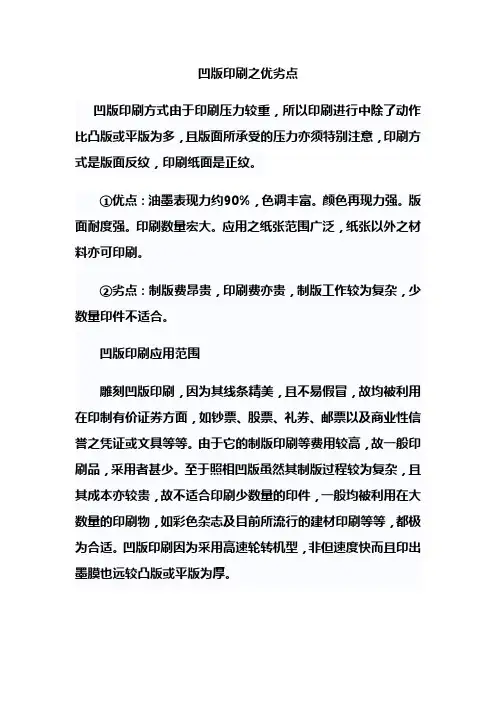

凹版印刷方式由于印刷压力较重，所以印刷进行中除了动作比凸版或平版为多，且版面所承受的压力亦须特别注意，印刷方式是版面反纹，印刷纸面是正纹。
①优点：油墨表现力约90%，色调丰富。
颜色再现力强。
版面耐度强。
印刷数量宏大。
应用之纸张范围广泛，纸张以外之材料亦可印刷。
②劣点：制版费昂贵，印刷费亦贵，制版工作较为复杂，少数量印件不适合。
凹版印刷应用范围
雕刻凹版印刷，因为其线条精美，且不易假冒，故均被利用在印制有价证券方面，如钞票、股票、礼券、邮票以及商业性信誉之凭证或文具等等。
由于它的制版印刷等费用较高，故一般印刷品，采用者甚少。
至于照相凹版虽然其制版过程较为复杂，且其成本亦较贵，故不适合印刷少数量的印件，一般均被利用在大数量的印刷物，如彩色杂志及目前所流行的建材印刷等等，都极为合适。
凹版印刷因为采用高速轮转机型，非但速度快而且印出墨膜也远较凸版或平版为厚。
凹版印刷的原理及其特点
1.凹版印刷的原理及其特点。
Key：凹印版的图文部分低于版面，它以不同的深度凹入印版来表现原稿图像的不同层次，空白部分处于同一版面上。
印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版表面的油墨刮掉，再通过压力的作用，使存留在印版凹陷部分(即图文部分)的油墨与纸(或其它承印物)接触，将该部分油墨转印到纸张(或其它承印物)上，则得到所需的印刷品。
特点：凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
2．简述凹版与平版、凸版的不同点。
Key：凹版印刷与平、凸版印刷相比较，其突出的优点是印刷质量好，通过不同深浅程度的油墨层，能将连续性色调原稿丰富的层次较完整地表现出来，墨色厚实，色彩鲜艳，富于立体感，它的墨层比平印产品厚5倍之多，比凸印产品厚2倍以上。
3．简述凹版的优缺点。
Key：凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合连续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出版印刷等领域。
4．简述凹版的分类。
Key：凹印刷版按图文形成的方式不同，可分为雕刻凹版和腐蚀凹版两大类。
5．简述雕刻凹版的制版工艺。
Key：雕刻凹版的制版工艺是利用手工，机械或电子控制雕刻刀在铜版或钢版上把图文部分挖掉，为了表现图像的层次，挖去的深度和宽度各不同。
深处附着的油墨多，印出的色调浓厚；浅处油墨少印出的色调淡薄。
雕刻凹版有：手工雕刻、机械雕刻、电子雕刻凹版。
6．电子雕刻机的工作原理是什么？Key：电子雕刻机的工作原理是在电子雕刻机上利用光电原理，根据原稿中不同层次的图文对光源反射不同的光量（若用透射原稿则透过不同光量），通过光电转换产生相对应的电量，控制进行雕刻刀具升降距离，对预先处理好当然金属版面进行雕刻，获得需要的图文。
7．简述凹印电子雕刻机原理。
Key：凹版电子雕刻机是一种现代化的制作凹版设备，是由电子、光学与机械等方面的高新技术所组成的利用电子与光学原理，通过机械等物理方法进行制版，把原稿、阳图片或平印用网目阳图片，经由全自动的电子扫描、阶调控制及雕刻系统，直接在印版滚筒上雕刻出与原稿相对应的网孔来。
凹版的版画
凹版的版画凹版与凸版相反，是在版平面上刻出凹线，滚上油墨时,即可印出黑地白线的图像。
磨光的金属版面不吸收油墨。
铜版版画的油墨可用布轻轻擦光，但如果版面有被刻破的痕迹，油墨便会留在那里。
现代凹版版画的版材，主要是铜和锌，亦有时用铁或钢，其刻制方法有：1、线刻法，一种最古老的凹版雕刻法，用实心尖刀，在铜版面上刻线。
刻出的线明快而锋锐。
版面可以刻得十分精致。
以前的钞票便是用此法雕版印刷的，有的邮票仍有少数采用此法刻制。
凹版版画：(德)珂勒惠支《母爱》。
2、干刻法，用针直接刻铜版面，刻出的线与线刻法不同。
针尖只刻破版面，线条旁边留有铜刺，因此在版面上墨时，铜屑内亦含有墨，印出后线沿带有茸毛似的淡墨，视觉效果柔和美观。
3、腐蚀法，在铜、锌、钢等可以被酸素腐蚀的材料版面上涂满防腐剂，防腐剂的主要成分是沥青、松香和蜂蜡。
然后用针在上面刻图像，针到之处，防腐剂被刮去，露出版面，最后把它浸在硝酸溶液里，露出的部分便被腐蚀。
由于腐蚀的时间长短和硝酸溶液的浓度不同，腐蚀出来的线条有深浅粗细之别。
腐蚀版画一般都是多次分层腐蚀的，故色调非常丰富，层次十分分明，是凹版版画最常用的制版法。
当代版画作品。
4、美柔丁，制造美柔丁的版式须用摇凿。
这是一种有锋锐密齿的圆口钢凿，用手握住摇动它，把版面全面刺伤，满布斑痕。
滚墨印出是一片天鹅绒似的黑色。
然后在上面用一把刮刀刮平被刺伤的（即满布铜刺的）版面，轻刮得深灰色，重刮得浅灰色，不刮得全黑色，反复刮光则成白色。
5、浮雕法，让一部分版面深腐蚀，而且腐蚀的面积要大些，却不在上面滚墨直接放到凹版机上压印，纸面就显出浮雕式的无色花纹。
这种方法一般只宜局部使用。
6、飞尘法，飞尘腐蚀用来造成各种深浅的灰色表面。
先须造好一个飞尘箱，箱内装有一把手摇风扇，然后将磨光的铜版放在箱内。
箱内贮有大量松香粉，当关闭箱口摇动风扇时，松香粉便在箱内飞扬，并慢慢均匀地落在版面上。
到作者认为适当的时候，将洒满松香粉的铜版取出，放在电炉上烤。
凹版印刷基础知识设计师必备的基础知识
凹版印刷基础知识----设计师必备的基础知识凹版印刷基础知识一、凹印印刷凹印产品一直以精美、精细著称，从画报、图片、塑料薄膜包装到人民币，都是凹印工艺的杰作。
除了单张纸凹印外，凹印一般采用轮转印刷，短墨路，正向单刮刀上墨，从当年的碳素纸腐蚀版、布美兰制版、电子雕刻制版，到今天的激光雕刻制版，凹印走过了一段漫长的发展之路。
凹版印刷，采用直接印刷方式，印刷机的结构比平版印刷机简单，自动化程度高，印刷速度快，印版耐印力可达100万印以上，是其它印刷方法无法相比的。
二、凹版的种类凹版主要有照相凹版和雕刻凹版两大类。
照相凹版又分为传统照相凹版(即碳素纸法或称影写凹版)和照相加网凹版。
雕刻凹版分为手工雕刻、机械雕刻和电子雕刻。
目前常用的是照相凹版、照相加网凹版和电子雕刻凹版。
1、照相凹版是在经重铬酸盐敏化过的碳素纸上，先晒制凹印网络，再晒制连续调阳图，然后将碳素纸上的图像转移到滚筒上，通过显影、填版、腐蚀而制得印版。
2、照相加网凹版制版法是用喷涂法或滑环法将感光胶直接涂布在滚筒上，用加过凹网的阳图版直接曝光晒版，然后进行显影、填版、腐蚀制得印版。
3、电子雕刻凹版是用电子雕刻机直接对凹版滚筒进行雕刻。
它是通过扫描头对原稿进行扫描，得到的密度光信号，经过光电转换成为电信号，再经电子计算机进行一系列处理后，传输到输出端，驱动电子雕刻头，在铜滚筒表面上进行雕刻，而制成凹印印版。
现亦有激光雕刻和电子束雕刻。
4、凹版制版法性能比较表项目制版方法网点形状阶调平滑性制版稳定性实地密度均匀性再版重复性加工周期文字清晰度图案接头影写凹版网点大小相同、深度不同优差差差长差有接缝照相加网凹版网点大小不同、深度相同一般一般差差一般差有接缝电子雕刻凹版网点大小、深度均不同优优良优短良无接缝三、对电雕版的质量要求电子雕刻版(包括激光雕刻版和电子束雕刻版)的层次和阶调，是以网穴的大小和深浅来表现的。
为保证电雕版的质量，行业标准中规定了网穴的大小及深浅。
凹印制版与凹版印刷质量关联控制培训
