GH5605材料标准GH5605密度

gh65-48-05化学成分新标准

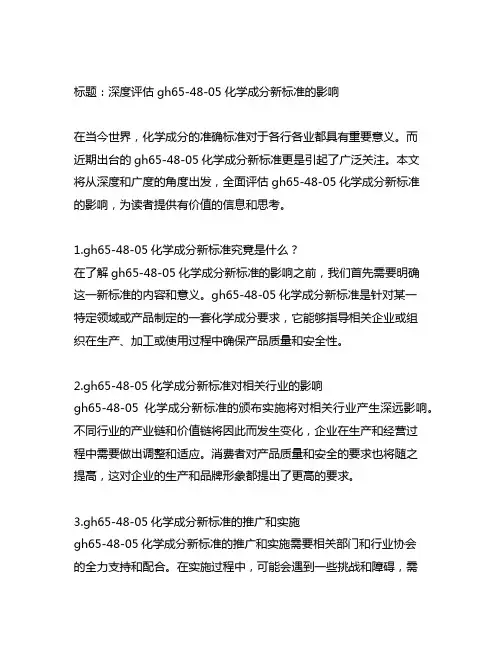

标题：深度评估gh65-48-05化学成分新标准的影响在当今世界，化学成分的准确标准对于各行各业都具有重要意义。

而近期出台的gh65-48-05化学成分新标准更是引起了广泛关注。

本文将从深度和广度的角度出发，全面评估gh65-48-05化学成分新标准的影响，为读者提供有价值的信息和思考。

1.gh65-48-05化学成分新标准究竟是什么？在了解gh65-48-05化学成分新标准的影响之前，我们首先需要明确这一新标准的内容和意义。

gh65-48-05化学成分新标准是针对某一特定领域或产品制定的一套化学成分要求，它能够指导相关企业或组织在生产、加工或使用过程中确保产品质量和安全性。

2.gh65-48-05化学成分新标准对相关行业的影响gh65-48-05化学成分新标准的颁布实施将对相关行业产生深远影响。

不同行业的产业链和价值链将因此而发生变化，企业在生产和经营过程中需要做出调整和适应。

消费者对产品质量和安全的要求也将随之提高，这对企业的生产和品牌形象都提出了更高的要求。

3.gh65-48-05化学成分新标准的推广和实施gh65-48-05化学成分新标准的推广和实施需要相关部门和行业协会的全力支持和配合。

在实施过程中，可能会遇到一些挑战和障碍，需要各方共同努力克服。

还需要建立健全的监督和检测机制，确保新标准的有效执行和落地。

4.个人观点和理解作为从事此领域的专业人士，我认为gh65-48-05化学成分新标准的出台是行业发展和进步的重要体现。

它意味着相关行业将朝着更加规范化、标准化的方向迈进，这有利于提高产品质量和安全水平，促进行业健康发展。

但也需要我们认识到推广和实施新标准可能面临的难点，需要有条不紊地加以解决。

总结与回顾在本文中，我们从多个角度全面评估了gh65-48-05化学成分新标准的影响。

从了解新标准的基本内容，到分析其对相关行业的影响，再到推广和实施的挑战与机遇，我们尽可能深入地探讨了这一主题。

GH5605、GH605

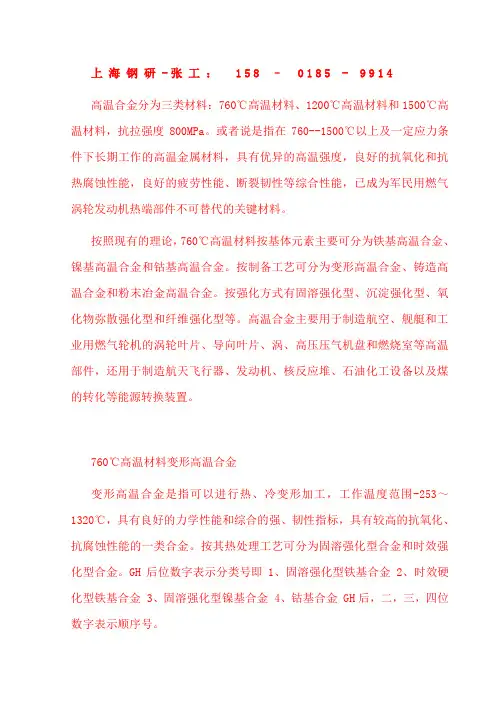

上海钢研-张工：158–0185-9914高温合金分为三类材料：760℃高温材料、1200℃高温材料和1500℃高温材料，抗拉强度800MPa。

或者说是指在760--1500℃以上及一定应力条件下长期工作的高温金属材料，具有优异的高温强度，良好的抗氧化和抗热腐蚀性能，良好的疲劳性能、断裂韧性等综合性能，已成为军民用燃气涡轮发动机热端部件不可替代的关键材料。

按照现有的理论，760℃高温材料按基体元素主要可分为铁基高温合金、镍基高温合金和钴基高温合金。

按制备工艺可分为变形高温合金、铸造高温合金和粉末冶金高温合金。

按强化方式有固溶强化型、沉淀强化型、氧化物弥散强化型和纤维强化型等。

高温合金主要用于制造航空、舰艇和工业用燃气轮机的涡轮叶片、导向叶片、涡、高压压气机盘和燃烧室等高温部件，还用于制造航天飞行器、发动机、核反应堆、石油化工设备以及煤的转化等能源转换装置。

760℃高温材料变形高温合金变形高温合金是指可以进行热、冷变形加工，工作温度范围-253～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。

按其热处理工艺可分为固溶强化型合金和时效强化型合金。

GH后位数字表示分类号即1、固溶强化型铁基合金 2、时效硬化型铁基合金 3、固溶强化型镍基合金 4、钴基合金 GH后，二，三，四位数字表示顺序号。

1、固溶强化型合金使用温度范围为900～1300℃，高抗氧化温度达1320℃。

例如GH128合金，室温拉伸强度为850MPa、屈服强度为350MPa；1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa应力的持久寿命为200小时、延伸率40%。

固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。

2、时效强化型合金使用温度为-253～950℃，一般用于制作航空、航天发动机的涡与叶片等结构件。

制作涡的合金工作温度为-253～700℃,要求具有良好的高低温强度和抗疲劳性能。

GH5605高温抗氧化性能GH605热处理制度

GH5605钴基高温合金简介合金中组成相的结构和性质对合金的性能起决定性的作用。

同时,合金组织的变化即合金中相的相对数量、各相的晶粒大小，形状和分布的变化，对合金的性能也发生很大的影响。

因此,利用各种元素的结合以形成各种不同的合金相,再经过合适的处理可能满足各种不同的性能要求.下面上海商虎带大家从不同的角度了解一下GH5605金属特性:一、GH5605材料说明GH5605 是以20Cr和15W固溶强化的钴基高温合金，在815℃以下具有中等的持久和蠕变强度，在1090℃以下具有优良的抗氧化性能，同时具有满意的成形、焊接等工艺性能。

适用于制造航空发动机燃烧室和导向叶片等要求中等强度和优良的高温抗氧化性能的热端高温零部件。

也可在航天发动机和航天飞机上使用。

可生产供应各种变形产品，如薄板、中板、带材、棒材、锻件、丝材以及精密铸件。

1.1GH5605材料牌号GH5605。

1.2GH5605相近牌号L605,HS25,WF-11,AlS1670,UNSR30605(美国)、KC20WN(法国)。

1.3GH5605材料的技术标准WS97053-1996《GH5605合金热轧板材、冷轧薄板和带材》Q/5B4021-1992《GH5605合金环形锻件技术条件》Q/5B4031-1992《GH5605合金棒材》Q/5B4032-1992《GH5605合金带材》Q/5B4033-1992《GH5605合金带材(硬态)》Q/5B4059-1992《GH5605高温合金冷拉焊丝》1.4GH5605化学成分C 0.05～0.15Cr 19.0～21.0Ni 9.0～11.0W 14.0～16.0Co 余量Mn 1.0～2.0Fe ≤3.0Si ≤0.40P ≤0.04S ≤0.031.5GH5605热处理制度板材、带材:1175～1230℃,快速冷却;环形件:1175～1230℃,保温不少于15min,水冷或快速空冷;棒材(机加工用):1175～1230℃,快速冷却。

gh5605合金棒材和锻件通用技术条件

【主题】gh5605合金棒材和锻件通用技术条件一、引言gh5605合金是一种具有优异机械性能和热稳定性的镍基高温合金，广泛应用于航空航天、石油化工等领域。

作为gh5605合金的重要成型材料，合金棒材和锻件的通用技术条件对于保证产品质量和使用性能至关重要。

本文将从材料性能、加工工艺和质量要求等方面全面评估gh5605合金棒材和锻件的通用技术条件，并为读者提供深度和广度兼具的详尽解读。

二、gh5605合金的特性1. 高温稳定性gh5605合金具有优异的高温稳定性，可以在高温和强氧化性环境下长期稳定使用，适用于航空发动机、航天器件等高温工作条件。

2. 优异的机械性能该合金具有良好的强度、韧性和疲劳性能，能够满足复杂工况下的使用要求，保证产品在高温、高压和高载荷下的安全可靠性。

3. 良好的耐腐蚀性gh5605合金具有良好的耐腐蚀性能，能够抵御硫化氢、氯化物等腐蚀介质的侵蚀，适用于石油化工等腐蚀性工作环境。

三、合金棒材的生产工艺和技术条件1. 合金材料的选择gh5605合金棒材的生产首先需要选用高纯度、均匀组织的合金材料作为原料，确保棒材在后续的热加工过程中能够保持良好的组织结构和性能稳定性。

2. 热加工工艺热加工是合金棒材生产过程中的关键环节，包括锻造、热轧、热挤压等工艺。

通过合理控制加热温度、保温时间和变形速率等参数，实现合金棒材在保持原有性能基础上获得理想的力学性能和组织结构。

3. 合金棒材的热处理热处理是提高gh5605合金棒材性能和机械性能的重要手段，包括固溶处理、时效处理等工艺。

通过精确控制热处理工艺参数，使合金棒材获得适当的强度、硬度和韧性，并具备良好的高温稳定性。

四、锻件的生产工艺和技术条件1. 锻件形状设计gh5605合金锻件的成型方式多样，包括自由锻造、模锻、精密锻造等。

根据产品形状和用途要求，确定合适的成型工艺，保证锻件在成型过程中能够获得良好的组织和形状精度。

2. 热处理工艺与合金棒材相似，gh5605合金锻件也需要经过精确控制的热处理工艺，以确保锻件获得理想的组织状态和力学性能，满足产品使用要求。

GH600

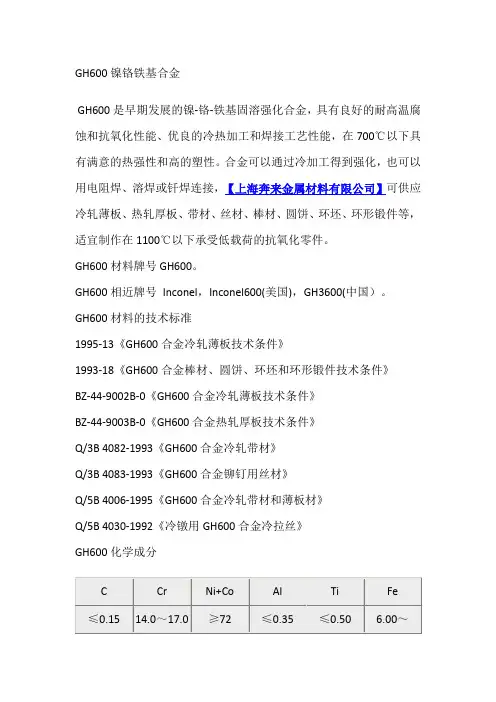

GH600镍铬铁基合金GH600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。

合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，【上海奔来金属材料有限公司】可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。

GH600材料牌号 GH600。

GH600相近牌号Inconel，Inconel600(美国)，GH3600(中国）。

GH600材料的技术标准1995-13《GH600合金冷轧薄板技术条件》1993-18《GH600合金棒材、圆饼、环坯和环形锻件技术条件》BZ-44-9002B-0《GH600合金冷轧薄板技术条件》BZ-44-9003B-0《GH600合金热轧厚板技术条件》Q/3B 4082-1993《GH600合金冷轧带材》Q/3B 4083-1993《GH600合金铆钉用丝材》Q/5B 4006-1995《GH600合金冷轧带材和薄板材》Q/5B 4030-1992《冷镦用GH600合金冷拉丝》GH600化学成分注：1 航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。

2 标准1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。

GH600热处理制度板材：1010～1050 ℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。

棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。

GH600品种规格与供应状态可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。

棒材以锻轧状态、表面磨光或车光供应；圆饼和环坯以锻态供应；环件以固溶状态供应；板材经固溶、碱酸洗、矫直和切边后供应；带材经冷轧、固溶、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

GH605

4.3 GH605合金组织结构合金经时效后可析出一些碳化物和金属间化合物，包括M7C3、M23C6、M6C、α-Co3W、β-Co3W、L-Co2W和μ-Co7W6。

合金在800℃时效时析出顺序为(M7C3)、M23C6、M6C、L-Co2W和μ-Co7W6。

700℃时效时析出顺序为(M7C3)、M23C6、M6C、(α-Co3W)、β-Co3W和L-Co2W。

在800℃和更高温度时效时，时效硬化主要是由于析出M23C6、M6C和L-Co2W相。

在700℃或更低温度时效，主要析出碳化物和β-Co3W。

α-Co3W为有序面心立方体结构，与基体共格，在长期时效后转变为有序密排六方的β-Co3W，使合金强化。

五、GH605工艺性能与要求5.1 GH605成形性能合金具有满意的冷热成形性能。

热加工温度范围为1200～980℃，锻造温度应足够高以减少晶界碳化物，也应足够低以控制晶粒度，适宜的锻造温度约为1170℃。

锻造时应注意防止角裂。

加热炉气氛应为中性或弱氧化性。

加热保温时间约每25mm厚度1h，锻造后可以任意速度冷却。

合金固溶状态了进行各种冷成形工序，但要求采用功率较大的成形设备。

由于合金冷作硬化速度较大，冷成形时需要进行多次中间退火，在板材和其他产品成形时，在230℃进行加热时有益的。

5.2 GH605焊接性能合金可用熔焊、电阻焊恶化钎焊等方法进行连接。

熔焊时可采用手工或自动的惰性气体保护电话很难，采用较小的能量输入，以钨极或HGH605焊丝作电极。

不推荐采用埋弧焊，以免引起大晶粒和脆化。

应在固溶状态而不在冷加工状态进行熔焊。

焊后需进行快速冷却，最好进行焊后退火，以消除在760～980℃可能产生的任何脆化。

5.3 GH605零件热处理工艺推荐下列固溶处理工艺。

锻棒和锻件：1230℃，水冷；中板：1200℃，水冷；薄板和带材：1175～1200℃，水冷或快速空冷。

保温时间约为每25mm后1h，但至少15mm。

GH5605(R30605)

上海钢研-张工：158–0185-9914GH5605钴基高温合金简介合金中组成相的结构和性质对合金的性能起决定性的作用。

同时,合金组织的变化即合金中相的相对数量、各相的晶粒大小，形状和分布的变化，对合金的性能也发生很大的影响。

因此,利用各种元素的结合以形成各种不同的合金相,再经过合适的处理可能满足各种不同的性能要求.下面上海商虎带大家从不同的角度了解一下GH5605金属特性:一、GH5605材料说明GH5605 是以20Cr和15W固溶强化的钴基高温合金，在815℃以下具有中等的持久和蠕变强度，在1090℃以下具有优良的抗氧化性能，同时具有满意的成形、焊接等工艺性能。

适用于制造航空发动机燃烧室和导向叶片等要求中等强度和优良的高温抗氧化性能的热端高温零部件。

也可在航天发动机和航天飞机上使用。

可生产供应各种变形产品，如薄板、中板、带材、棒材、锻件、丝材以及精密铸件。

1.1GH5605材料牌号GH5605。

1.2GH5605相近牌号L605,HS25,WF-11,AlS1670,UNSR30605(美国)、KC20WN(法国)。

1.3GH5605材料的技术标准WS97053-1996《GH5605合金热轧板材、冷轧薄板和带材》Q/5B4021-1992《GH5605合金环形锻件技术条件》Q/5B4031-1992《GH5605合金棒材》Q/5B4032-1992《GH5605合金带材》Q/5B4033-1992《GH5605合金带材(硬态)》Q/5B4059-1992《GH5605高温合金冷拉焊丝》1.4GH5605化学成分C 0.05～0.15Cr 19.0～21.0Ni 9.0～11.0W 14.0～16.0Co 余量Mn 1.0～2.0Fe ≤3.0Si ≤0.40P ≤0.04S ≤0.031.5GH5605热处理制度板材、带材:1175～1230℃,快速冷却;环形件:1175～1230℃,保温不少于15min,水冷或快速空冷;棒材(机加工用):1175～1230℃,快速冷却。

gh5605热处理制度

gh5605热处理制度（原创实用版4篇）篇1 目录一、热处理制度的概念与分类二、gh5605 热处理制度的特点三、gh5605 热处理制度的应用领域四、gh5605 热处理制度的意义与影响篇1正文一、热处理制度的概念与分类热处理制度是一种针对金属材料进行加热、保温和冷却等处理的技术，以改变金属材料的组织结构和性能。

根据不同的处理目的和方法，热处理制度可分为不同的类别，如退火、正火、调质、淬火和回火等。

二、gh5605 热处理制度的特点gh5605 热处理制度是一种针对特定材料（如合金结构钢）的专用热处理制度。

其特点主要表现在以下几个方面：1.严格的温度控制：gh5605 热处理制度要求在特定的温度范围内进行加热、保温和冷却，以保证达到预期的组织结构和性能。

2.严格的时间控制：gh5605 热处理制度要求在特定的时间内完成加热、保温和冷却等处理过程，以保证处理效果。

3.独特的冷却方式：gh5605 热处理制度通常采用特殊的冷却方式，如空冷、水冷或油冷等，以实现特定的组织结构和性能。

三、gh5605 热处理制度的应用领域gh5605 热处理制度广泛应用于各种金属材料的生产和加工领域，尤其是合金结构钢、工具钢和不锈钢等高性能钢材的生产过程中。

通过gh5605 热处理制度，可以提高金属材料的强度、硬度、韧性和耐磨性等性能，以满足不同领域的使用要求。

四、gh5605 热处理制度的意义与影响gh5605 热处理制度对于金属材料性能的改善具有重要意义。

通过合理的热处理制度，可以提高金属材料的使用性能，延长使用寿命，降低生产成本，提高生产效率。

篇2 目录1.热处理制度的概念与分类2.Gh5605 热处理制度的特点3.Gh5605 热处理制度的应用范围4.Gh5605 热处理制度的操作流程与注意事项5.Gh5605 热处理制度的优点与局限性篇2正文一、热处理制度的概念与分类热处理制度，是指金属材料在加热、保温和不同的冷却条件下，进行组织结构和性能调节的一种技术方法。
