提高异形建筑物曲面结构定位放线精确度
提高异型建筑物工程测量精度的方法探讨

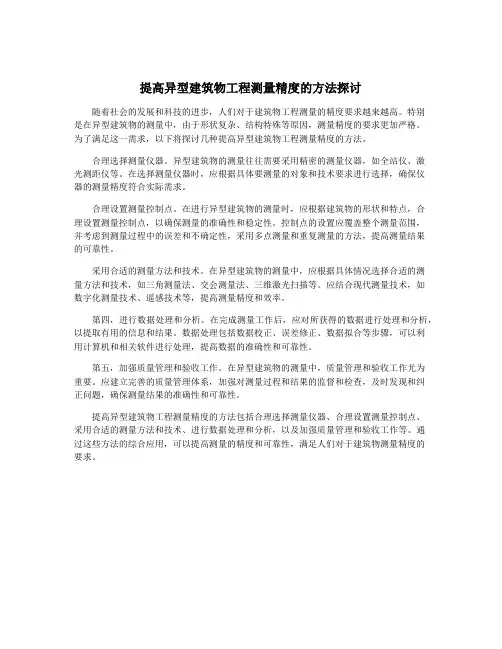

提高异型建筑物工程测量精度的方法探讨随着社会的发展和科技的进步，人们对于建筑物工程测量的精度要求越来越高。
特别是在异型建筑物的测量中，由于形状复杂、结构特殊等原因，测量精度的要求更加严格。
为了满足这一需求，以下将探讨几种提高异型建筑物工程测量精度的方法。
合理选择测量仪器。
异型建筑物的测量往往需要采用精密的测量仪器，如全站仪、激光测距仪等。
在选择测量仪器时，应根据具体要测量的对象和技术要求进行选择，确保仪器的测量精度符合实际需求。
合理设置测量控制点。
在进行异型建筑物的测量时，应根据建筑物的形状和特点，合理设置测量控制点，以确保测量的准确性和稳定性。
控制点的设置应覆盖整个测量范围，并考虑到测量过程中的误差和不确定性，采用多点测量和重复测量的方法，提高测量结果的可靠性。
采用合适的测量方法和技术。
在异型建筑物的测量中，应根据具体情况选择合适的测量方法和技术，如三角测量法、交会测量法、三维激光扫描等。
应结合现代测量技术，如数字化测量技术、遥感技术等，提高测量精度和效率。
第四，进行数据处理和分析。
在完成测量工作后，应对所获得的数据进行处理和分析，以提取有用的信息和结果。
数据处理包括数据校正、误差修正、数据拟合等步骤，可以利用计算机和相关软件进行处理，提高数据的准确性和可靠性。
第五，加强质量管理和验收工作。
在异型建筑物的测量中，质量管理和验收工作尤为重要。
应建立完善的质量管理体系，加强对测量过程和结果的监督和检查，及时发现和纠正问题，确保测量结果的准确性和可靠性。
提高异型建筑物工程测量精度的方法包括合理选择测量仪器、合理设置测量控制点、采用合适的测量方法和技术、进行数据处理和分析，以及加强质量管理和验收工作等。
通过这些方法的综合应用，可以提高测量的精度和可靠性，满足人们对于建筑物测量精度的要求。
提高异型建筑物工程测量精度的方法探讨
提高异型建筑物工程测量精度的方法探讨随着现代建筑技术的不断更新和介入，异型建筑物已经逐渐成为了当今建筑行业中的一种重要形式。
然而，在这些异型建筑物的设计与施工过程中，工程测量的精度控制显得尤为重要。
因为异型建筑物一般都拥有一些独特的构造形式和复杂的形态，这就需要工程测量中的精度和技术手段跟随这些变化而不断更新。
今天，我们将从以下三个方面对提高异型建筑物工程测量精度的方法进行探讨。
一、灵活运用新型的测量技术在现代建筑中，测量工作要求比以往更具有专业性与科学性。
传统测量方法常常难以满足异型建筑的精度和准确性要求。
因此值得重视的是，开发新型科学的测量技术，以适应异型建筑的应用要求。
这种测量技术可能涉及到三维激光扫描，无人机测量，全站仪测量以及遥感技术等等。
通过灵活的组合运用这些新技术，可以更好地满足异型建筑测量的精度和准确性要求。
二、加强测量人员的培训和技能工程测量是一个博大精深的专业领域，需要测量人员有一定的理论和实践经验。
当涉及到异型建筑测量工作时，测量人员必须具备更强的专业技能和想象力，从而更好地应对复杂环境下的测量工作。
不仅要精通常规测量技术，还需要掌握异型建筑中特定的测量方法和技术手段。
因此，我们必须重视并加强在工程测量范畴内的人才培训和技能提升，这样，他们才能够更好地服务企业和社会。
三、规范测量操作流程及过程管理测量流程的规范化和过程管理的严谨性，是保证测量精度的重要保障。
特别是对于神经质的工程测量，其过程管理甚至比测量精度更为重要。
因此，测量人员必须在工作中遵守严格的操作流程，并且严格按照操作指导手册实施操作。
同时，在操作过程中需要实时记录数据变化并进行频繁的检验和调整。
这样才能够保障测量过程的准确性和稳定性。
总体而言，提高异型建筑物工程测量精度的方法离不开新技术的应用，加强测量人员的培训和技能提升以及规范测量操作流程及过程管理。
这无论对于提高测量准确度，还是保证工程建设的执行和质量控制，都有着至关重要的作用。
提高异型建筑物工程测量精度的方法探讨
提高异型建筑物工程测量精度的方法探讨作者：李明晓来源：《科学导报·科学工程与电力》2019年第04期【摘要】随着我国城市化建设规模的不断扩展，许多造型独特的大型建筑物已成为城市风景中的亮点，比如形状别致的高楼、会展中心、体育场馆、桥梁、一些水利水电设施等。
这里我们称这些在外形上不同于常规形状的建筑体为"异形建筑物"，在这类建筑物的施工过程中，如何获得正确无误的将这些建筑物的点、线、面精确的定位出来就成了摆在我们测量工作者面前的一个问题了。
以下是个人对异型建筑物施工测量放样方法的一个总结。
【关键词】异型建筑物；工程测量；精度现如今，我国建筑行业正在飞速发展，人们的整体居住条件也在不断提高。
但是，我国现在的建筑工程无法满足人们日渐增长的物质需求——许多异型建筑工程的测量精度并不符合国家质量标准，有些建筑内部的裂缝问题屡见不鲜，有些工程甚至出现了倒塌的情况，这些严重威胁着人们的生命财产安全。
1全站仪、计算机AutoCAD软件辅助法对异型建筑物的测量定位1.1总体思路根据建筑平面形状特点，结合设计图纸充分利用AutoCAD强大的矢量计算功能和CAD软件提供虚拟的空间功能，可得到图纸任意一点坐标、两点距离、两线夹角，将大量测量计算通过计算机实现，再采用极坐标法通过全站仪测角测距来进行测量放样。
1.2步骤方法（1）研究图纸。
把握复杂图形的组合特点与异形曲线及面的特征，认真校核设计图纸轴线尺寸、比例、坐标，确保一致后建立图纸模型。
利用CAD技术准确查询设计图纸上的任意长度和角度。
（2）建立坐标系。
主要是在Auto CAD中建立绝对坐标系，再从设计单位拷贝其城市规划总平面图，其总平面图包含工程整体平面绝对坐标信息，将建筑物的几个主要控制角点的坐标对应即可。
注意落图后必须保证主要轴线控制点绝对坐标和总平面图一致，且落图不得缩小放大、平移图形，否则会改变绝对坐标值。
经过校核后的图纸利用CAD坐标查询功能可以方便地对任意轴线和特征点进行绝对坐标标注。
提高异型建筑物工程测量精度的方法探讨
提高异型建筑物工程测量精度的方法探讨异型建筑物工程测量是指那些具有非常规结构或复杂形态的建筑物工程的测量工作。
由于建筑物的形状和结构的特殊性，以往的测量方法在异型建筑物工程中往往会遇到一些困难和问题，例如无法准确测量建筑物的形状和尺寸，测量误差较大等。
提高异型建筑物工程测量精度是一个非常重要的课题。
本文将讨论一些提高异型建筑物工程测量精度的方法。
合理选用测量仪器和设备是提高测量精度的关键。
对于异型建筑物工程测量，应根据具体的测量任务和要求，选用适合的测量仪器和设备。
对于测量建筑物的形状和尺寸，可以选用三角测量仪、激光测距仪等高精度测量仪器，以提高测量精度。
还可以结合建筑物的特殊形状和结构，选用相机测量、无人机航测等先进的测量方法和技术，实现对建筑物的全面测量和分析。
精心设计和安排测量工程是提高测量精度的基础。
在进行异型建筑物工程测量之前，应制定详细的测量计划和方案，包括测量的范围、测量的方法和仪器设备的选择等。
还要合理安排测量点和测量线路，以保证测量的准确性和稳定性。
在具体的测量过程中，还应注意控制测量误差和排除干扰因素，例如使用合适的目标板和标尺，避免光线和环境因素对测量结果的影响。
进一步，加强数据处理和分析是提高测量精度的重要手段。
测量结果的精确性和可靠性不仅取决于测量仪器和设备的精度，还与数据处理和分析的方法和技术密切相关。
在进行异型建筑物工程测量之后，应对所得到的测量数据进行仔细的处理和分析。
可以采用数学统计方法和测量数据处理软件，进行数据的修正和优化，提高测量结果的精度和稳定性。
还可以利用数据分析和可视化技术，对测量结果进行可视化和直观展示，以便更好地进行测量分析和判断。
重视实地验证和质量控制是确保测量精度的保证。
在异型建筑物工程测量中，应重视实地验证和质量控制，以确保测量结果的准确性和可靠性。
可以通过多次测量和交叉验证的方法，对测量结果进行验证和比较，筛选出最优的测量结果。
还应加强质量控制，对测量的每个环节进行严格的质量管理和监控，及时发现和解决测量中的问题和错误。
提高异型结构放样精度和速度QC成果(PPT)
针对要因三：放样多个点时采用计算器计算数据重复且容易输错，不易 检查
六、目标确定
通过QC小组前期的活动，找出 了影响异型结构放样精度和速度的 主要原因，我们的目标是针对测量 长度角度误差和计算错误制定预防 措施和改进施工工艺，以期在本工 程中不再有类似问题发生。对长度 在50～100m间的异型结构工程， 轴 线 偏 差 最 大 控 制 在 4mm ， 测 量 角 度 偏 差 最 大 控 制 在 5″; 定 位 剩 余 的16个控制点的坐标，由2人操作， 1天时间内完成。
鄂尔多斯市**新区会展中心工程位于内蒙古鄂尔多斯市 **区东北角，为鄂尔多斯市重点工程。本工程由会议中心和 展览中心组成，总建筑面积47480m2，质量要求为国家质量 最高奖：鲁班奖。本工程结构造型复杂，弧形看台、倾斜圆 柱、弧形台阶等异型结构给放样带来了很大的难度。为此我 们特成立了专项QC小组，在不断的分析、摸索、创新、改进 的基础上，终于成功地解决了这一难题，成为创优的亮点。
十、对策实施
针对要因一：拉卷尺用力不均匀 实施一：在测量过程中我们不采用钢卷尺，均采用全站仪，由测量员
袁会杰负责，三棱镜由崔金龙负责，两端将仪器对中整平后将人为 影响因素减少到最小。为了保证协调一致，我们还在施工现场周围 做了一次模拟演练，以保证放样过程中能准确理解手势的意思，加 快放样效率。
效果检查：根据实践，会议中心长度为77m，轴线偏差最大3mm、 展览中心长度66m，轴线偏差最大2mm，达到预期目标。
(9)、采用变形小的钢卷尺。根据调查，由于目前钢卷尺品牌较多， 卷尺的刻度误差也不尽相同，差的卷尺与好的卷尺每米误差达1mm， 所以我们在施工过程所有钢卷尺均采用知名品牌钢卷尺，因此该因 素作为非主要原因。
(10)、地面高低不平。对于地表落差较大而且场地又没平整的部 位，采用钢卷尺测量距离肯定是不准的，正是考虑到这个因素， 所以我们采用其它测量方法，尽量不用钢卷尺， 因此该因素作 为非主要原因。
[QC成果]提高异形建筑物弧形梁定位放线精确度
![[QC成果]提高异形建筑物弧形梁定位放线精确度](https://img.taocdn.com/s3/m/fbd45592a21614791611286f.png)
xx建设集团有限公司
工程概况
❖ 郯城县文体中心工程位于郯城县东 城 新 区，总 建 筑 面 积
45000㎡，由A#、B#、C#、D#楼组成，该工程圆弧型结构 占80%，角度大、半径长。尤其是A# 楼 极其复杂，外圈框 架梁和部分内连梁是由多圆心控制的多曲线弧形梁构成，控 制圆心多，曲线线段多，梁周长长，并且每一层的外圈造型 都不相同。定位放样难度大，弧形梁的施工质量直接影响整 个工程的质量。
(%)
100
80
95%
60
40
86.5%
20
0
制图人：xx
图4：活动目标对比柱状图 制图时间：2011年7月31日
xx建设集团有限公司
❖ 2、可行性分析 ❖ 1）、我公司领导非常重视本工程的施工质量，精选专业人
员组建了项目管理小组和创优实施班子，对施工全过程进 行策划和控制。
❖ 2）、本QC小组有丰富的活动经验，由施工经验丰富的精英 工程师和思维活跃具有高学历的技术骨干组成，结构组合合 理，团队战斗力强，参与放线人员都经过了多个项目的磨合 实践，具有丰富的实践和动手操作能力。
提高异形建筑物弧形梁定位放线精确度
xx建设集团有限公司
前言
随着城市建设的速度和规模在不断加大，一些城市的标 志性建筑应运而生。他们往往是复杂奇特的异形建筑，各种 造型呈现多样化，这些建筑在美化城市景观、丰富城市立面 天际线的同时，也给建筑工作者提出了更大的挑战。为完美 精确高效的按图纸要求进行现场定位放线，而不至于影响工 程形象进度，这就要求我们在日常生产中要充分运用新技术、 新设备不断改进施工方法，解决施工中的难点和要点，把高 质量的建筑产品交到建设单位手中。
xx建设集团有限公司
❖ 依据自定标准，共调查400个点：合格率为86.5%。具体调查结果见表 3：
提高异性建筑物弧形梁定位放线精确
天元建设集团有限公司
小组概况
本QC小组由施工经验丰富的精英工程师和思维活跃具有高 学历的技术Biblioteka 干组成，小组成员名单及基本情况见表1：
小组成员表
表1
小组名称 注册号 课题名称 小组成立时间
小组人数
平均年龄 培训情况
QC活动小组简介(1)
天元建设集团有限公司205项目QC小组
TYJTQC02—05—2012
42.6% 22
20
15
100 90 80 70 60 50
40 30
10
20
5
4
3
2
10
0
0
制图人：张吉峰
图3：弧形梁定位放线影响因素排列图 制图时间：2011年7月20日
由上图可以看出影响“弧形梁定位放线精确度”的主要因素是
提高异形建筑物弧形梁定位放线精确度
发 布 人：张吉峰 天元建设集团有限公司205项目QC小组 时 间：二O一二年五月
天元建设集团有限公司
前言
随着城市建设的速度和规模在不断加大，一些城市的标 志性建筑应运而生。他们往往是复杂奇特的异形建筑，各种 造型呈现多样化，这些建筑在美化城市景观、丰富城市立面 天际线的同时，也给建筑工作者提出了更大的挑战。为完美 精确高效的按图纸要求进行现场定位放线，而不至于影响工 程形象进度，这就要求我们在日常生产中要充分运用新技术、 新设备不断改进施工方法，解决施工中的难点和要点，把高 质量的建筑产品交到建设单位手中。
项目
时间
7月
8月
2011—2012
9月
10月
11月
12月
1月
选题理由
现状调查 活动目标及析可行性分
原因分析
提高异型建筑物工程测量精度的方法探讨
提高异型建筑物工程测量精度的方法探讨随着城市化进程的加速，各种异型建筑物如立体交叉桥、曲线隧道、弯曲大跨度桥梁等成为城市建设中不可或缺的一部分。
在这些异型建筑物的工程建设过程中，精准的测量数据是保证工程质量和安全的重要保障。
由于这些建筑物的非常规形态、尺寸复杂，以及施工环境的限制等因素，常规的测量方法往往难以满足测量精度的要求。
如何提高异型建筑物工程测量精度已成为工程测量领域中的一个重要研究课题。
目前，提高异型建筑物工程测量精度主要涉及到测量技术、设备和方法等多个方面。
本文在综合分析相关研究成果的基础上，探讨了提高异型建筑物工程测量精度的一些方法，以期在提高现有测量精度的基础上，为异型建筑物的工程测量提供更多可行的解决方案。
一、高精度测量技术的应用高精度测量技术主要包括全站仪、激光测距仪、GPS测量技术、GIS技术等。
这些技术在异型建筑物的测量中发挥了重要作用，可以有效提高测量的精度和效率。
1. 全站仪全站仪是工程测量中常用的一种设备，它能够同时实现方位角和高程的测量，且精度较高。
在异型建筑物的测量中，全站仪可以快速获取建筑物的空间坐标信息，操作简便，适用于室内外各种环境中。
通过全站仪进行高精度的测量，可以减小人为误差，提高测量结果的可靠性。
2. 激光测距仪激光测距仪是一种通过激光束测量距离的设备，精度高、测量范围大、测量速度快。
在异型建筑物的测量中，激光测距仪可以快速获取建筑物的长度、宽度、高度等尺寸信息，且不受测量环境限制。
通过激光测距仪进行测量，可以实现对异型建筑物的快速、精准测量。
3. GPS测量技术GPS测量技术可以实现对地理空间坐标的测量和定位，广泛应用于土地测量、地形测量等领域。
在异型建筑物的测量中，GPS技术可以提供更加精准的空间坐标信息，对于大范围、复杂环境下的测量尤为重要。
利用GPS技术进行测量，可以实现对异型建筑物的整体定位，为后续测量和施工提供重要的空间参考。
GIS技术是一种通过地理信息系统对空间数据进行管理和分析的技术，可以实现对空间数据的精确处理和分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提高异形建筑物曲面结构定位放线精确度
【摘要】本文介绍了在异型建筑物曲面结构测量放样中．运用autocad结合全站仪放样技术，实现异形建筑物的快速定位放线的方法，提高了测量精确度，将复杂的计算转换为直观的平面标注，测量数据直接从图上量出，使测量放线快速、准确。
并结合具体工程实例，同时指出该技术具有良好的应用前景。
【关键词】aucocad；全站仪；异形建筑物；定位放线；精确度1 前言
随着城市建设速度和规模在不断加大，各种造型复杂、外观别致的建筑越来越多，他们往往是复杂奇特的异形建筑，这些建筑在美化城市景观、丰富城市立面天际线的同时，也给建筑工作者提出了更大的挑战，为完美高效的按图纸要求进行精确的现场定位放线，而不至于影响工程形象进度。
这就要求我们在日常生产中要充分运用新技术、新设备不断改进施工方法，解决施工中的难点和要点，把高质量的建筑产品交到建设单位手中。
下面就结合工程实例对ａｕｔｏｃａｄ结合全站仪的实用、快速放线法作一阐述。
2 工程概况：
临沂市郯城县文体中心工程位于郯城县东城新区，总建筑面积60000㎡，主体建筑由a#、b#、c#、d#楼组成，该工程圆弧型结构占80%，角度大、半径大。
尤其是a#楼建筑外形极其复杂，每层全部外圈框架梁和部分内连梁都是由多圆心控制的多曲线弧形梁，其
特点是控制圆心多，曲线线段多，梁周长长，并且每一层的外圈造型都不相同。
定位放样难度大，弧形梁的施工质量直接影响整个工程的质量。
3 测量方案的确定
3.1 施工测量放样特点
由于工程占地面积较大，可利用操作场地较小，建筑平面形状复杂，工期紧，控制圆心多，曲线线段多，梁周长长，并且每一层的外圈造型都不相同。
因此加快测量放样效率，提高精确度并结合本工程实际情况，设计合理的测量控制网、点及测量方法，是施工测量的关键。
3.2 测量器具
现场配备的测量仪器有kts-440全站仪1台，d7—j2激光垂准仪1台，普通水准仪、50m钢卷尺和5m钢卷尺等。
3.3 施测准备
3.3.1 对与工程测量相关的仪器及工具要重新进行校核与检定，仪器要有有效的检定证书，钢尺等工具要校核无误，进行施测的人员必须要取得有关部门认定的测量员上岗证书，在工程施测中，必须要定岗、定人、定仪器。
3.3.2 编写《工程测量放线专项施工方案》，确定本工程测量放线的总体规划和总体思路，在方案审批后，对所有参测人员进行详细、认真的交底。
4 测量方案具体实施
4.1 建立坐标系
依据城市规划时提供的p1 、p2为控制点，根据建筑物与两点之间的关系在 cad 中按比例尺寸画出定位图，建立用户坐标系。
为方便数据的输入及精度的要求，确定以米为单位，精确至 0. 001 米，因全站仪是以北、东方向为正向，故须确定原点位置（任意点）。
根据所确定的坐标系，要找出工程曲面结构的各个轴线交点及主要特征点的坐标。
利用 cad 中的查询功能（ inquiry ）及自动捕捉功能便可得到建筑物各控制点的坐标数据。
4.2 基础施工阶段的测量
4.2.1 根据引入施工现场内p1 、p2、p3三个可以相互通视的控制点，测量人员使用全站仪将场内通视好的任意一个控制点作为测站点，后视另一控制点，使用全站仪中的采集或放样命令程序对第３点进行复核，复核无误后，即可进行主要特征点的放样。
放样时要选择好放样点的坐标，预先规划好放样顺序，尽量降低错误几率。
在放样完后，采用抽样法对其中任意两点距离用钢尺进行复核，任意两点间距离可以通过其坐标计算得出［（ｘ２一ｘ１）２＋（ｙ２一ｙ１）２］，也可以在ａｕｔｏｃａｄ中利用“对齐标注”命令得出。
4.2.2 将放样好的各点按图相连，即得出工程的纵横轴线网（弧形轴线可采用矢高等分法分段放出），首先把该段弦以50cm等距分
割，标注出弧形梁分割点与过分割点垂直于弦并交梁内边线的点的长度和弦的长度。
然后用全站仪放出圆弧所对应的弦，弹出直线，用拐尺放出各点，用直线将相连两点连起来，作为弧形轴线的控制线。
4.3 主体施工阶段的测量
首先根据自己建立的用户坐标系确定内控点p1、p2、p3，然后利用全站仪将坐标点引测到一层室内地面，作为向上引测轴线的内控点。
首层内控点以上各层对应位置铅直留150mm×150mm 洞口 , 洞口周围严禁堆放物品，首层内控点四周用钢管架围护，尺寸 1200 × 1200 × 800 mm并按要求统一测量标识。
用激光垂准仪支设在内控点上，对中调整精平后向上投射。
在上层预留洞口调整激光接收靶（接收靶由 300 × 300 × 5mm 有机玻璃制作而成），接收靶上由不同半径的同心圆及正交坐标线组成，使激光点正对靶心然后固定好激光接收靶。
依次将三个内控点投射到上层。
然后利用全站仪坐标放样功能，复测校核三个投射内控点的坐标，在允许范围内≤3mm。
定位放样所有控制点坐标。
4.4 复核
在基础测设时可以将场内不同的控制点作为测站点对基础内各
点位进行复核；在主体结构测设时，可利用平面控制网中各内控点相互交叉复核。
施工时如发现轴线位移超出规范要求，必须查明原
因，进行校正，必要时直接从控制点进行复核引测。
5 测量时的各项限差和质量要求
5.1 为保证误差在允许限差以内，各种控制测量必须按《工程测量规范》gb50026-2007执行，操作按规范进行，各项限差必须达到以下要求：
（1）控制轴线，边长相对中误差≤1/15000；（2）测角中误差≤15″/ ；（3）标高允许偏差≤3ｍｍ。
5.2 放样工作按要求进行：（1）仪器各项限差符合同级别仪器限差要求；（2）钢尺量距时，对倾斜测量应在满足限差要求的情况下考虑倾斜改正．
5.3 细部放样应遵循几项原则：（1）用于细部测量的控制点或线必须经过检验；（2）细部测量坚持由整体到局部的原则．（3）有方格网的必须校正对角线；（4）方向控制尽量使用距离较长的点；（5）所有结构控制线必须清楚明确。
6 结语
在复杂平面结构施工放样中运用autocad结合全站仪放样技术，减少了内业工作量，极大地提高了数据计算的速度和精度，还可根据现场需要交互式确定任意一点的坐标。
在测量放样过程中遇到视角、拉通线障碍时可通过测设关键点避开。
绘图软件输出的平面测量图表清晰直观，为施工提供了可靠的数据。
autocad结合全站仪放样技术的使用极大地提高了测量效率。
因此，该技术在各种形式
的异形建筑曲面结构的施工放线、测量中将会有很好的推广前景。
