注塑成型条件的设定
Fanuc电动注塑机成型条件设定与调整
毛頭之消除, 80%可由模具改善, 20%由成型條件改善, 但由成形條件改善會有毛頭或流延
22
7.射出時間的確認
7.1.切換到保壓時,要進行 位置切換 時的射出時間的確認.確認
實際射出時間比己設定的最大射出時間短.
• 如何讓成型更穩定
3
目標
• 正確的初始設定條件: 糾正隨意甚至錯誤的初始設定
• 合理細致的調整方法: 品質提升
• 如何讓成型更穩定: 均質提升
4
1.溫度條件的初始設定
5
1.溫度條件的初始設定
1.1.依各種塑膠材料廠商提供的成型溫度范圍設定
先設定在上下限的0.618處 #13畫面
參考表
樹脂名稱 噴嘴℃ 料筒前℃ 料筒中℃ 料筒后℃ 干燥溫度℃ 模具溫度℃ 背壓Mpa 旋轉數min-1
–注意 – 本設定只是射出條件設定的基本標准.要注意的是,由于樹脂.模
具.其他注塑條件等的不同,調整射出條件.
8
2.計量條件的初始設定
For LCP, 100 ~ 200 is remended
For LCP, 10 ~ 15 is remended
9
2.計量條件的初始設定
2.1.TURN ON
20
5.注料不足的消除
5.1.在最小緩衝量處在比射出保壓切換位置小的狀態,且注料不足時,請一邊注視
著注塑品一邊逐漸地增加計量位置,以使最小緩衝量殘留３～５mm左右.且直到
注料不足消除為止
5.2.在最小緩衝量處在比射出保壓切換位置大的狀態,且注料不足時,請將最大射出 壓力增大到 10 MPa左右. For LCP, 一般約為30 ~ 40 Mpa; 不建議超過50 Mpa;
注塑机调机必备--成型条件五要素
4.冷却时间 定义: 产品冷却固化而脱模后又不致于发生变形所需的时间
作用: (1)让制品固化 (2)防止制品变形
设定原则: (1)冷却时间是周期时间的重要组成部分,在保证制品质量的前提 下尽可能使其短. (2)冷却时间因熔体的温度,模具温度,产品大小及厚度而定.
5.滞留时间
定义：指注塑工艺中塑料树脂在注塑机中注射装置滚筒中的驻留时间（通常以分钟或秒计算）。换言之， 滞留时间也即塑料树脂从滚筒料斗仓口移动到喷嘴尖端的时间。滞留时间长就会导致塑料分解，塑料流动性增强， 塑料的性能发生变化。
4.缓冲量
定义: 螺杆注塑完拮,并不希望把螺杆中头部的熔料全部射出,还希望留一些.形成一个祭料量,此料量即为缓冲量. 作用: (1)防止螺杆头部与喷嘴接触发生机械破坏事故. (2)控制注射量的重复精度 设定原则: (1)缓冲量不宜过大,也不宜过小,过大,会使得余料过多,造成压力损失及原料降解,过小,则达不到缓冲之目的. (2)缓冲量的确定,一般取3~5mm为宜.
2.背压（塑化压力）
定义: 塑料在塑化过程建立在熔腔中的压力 .在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内）， 且越来越多，逐渐形成一个压力，推动螺杆向后退。为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺 杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压 。 作用: (1)提高熔体的比重. (2)使熔体塑化均匀. (3)使熔体中含气量降低.提高塑化质量 设定原则: (1)背压的调整应考虑塑料原料的性质. (2)背压的调整应参考制品的表观质量和尺寸精度 这种压力的大小是可以通过液压系统中的溢流阀来调整的。 在注射中，塑化压力的大小是随螺杆的设计、制品质量的要求以及塑料的种类不同而需要改变的，如果说这 些情况和螺杆的转速都不变，则增加塑化压力会加强剪切作用，即会提高熔体的温度，但会减小塑化的效率， 增大逆流和漏流，增加驱动功率。 此外，增加塑化压力常能使熔体的温度均匀，色料的混合均匀和排出熔体中的气体。 一般塑成型中的压力曲线操作中，塑化压力的决定应在保证制品质量优良的前提下越低越好，其具体数值是 随所用的塑料的品种而异的，但通常很少超过20公斤/平方厘米。 采用高背压有利于色料的分散和塑料的融化，但却同时延长了螺杆回缩时间，降低了塑料纤维的长度，增加 了注塑机的压力，因此背压应该低一些，一般不超过注塑压力的20%。
第43：注塑成型条件设定方法
第43问注塑成型条件设定方法一、开合模参数的设定方向：连续生产中，必须考虑工艺在今后生产中的稳定性，所以，开关模的参数设定必须保证开合模动作平稳设备不晃荡。
在产品取出方便的条件下，开关模位置越短越好。
低压保护设定，保证产品在模腔里合模起不到高压而报警，确保模具不会被压坏；高压锁模力最好设定低些，保证PL面不出披锋为止；设定太高，相反会有一定的坏处。
锁模力太高，易损坏模具；PL面排气不良，产品易困气烧焦；产品内应力大，出模后才可弃放；影响产品尺寸等。
具体的设定技巧：1.合模参数设定：以高压、慢速起步，短行程；中压、快速运行，导柱惯性到导套前；低压、匀速靠近腔面前；微压、低速惯性接触母模；高压、中速起高压合模。
有行位的模具，开模速度不可太快；2.开模参数设定：以高压、慢速离开母模；中压、快速运行惯性至终点前；高压、低速到开模终点。
3.低压保护位置与低压压力值的设定：接触模具的低压、低速设定必须能推动模具（特别是有弹簧或有行位的模具），但力量不能大于压坏产品的力（产品厚度被压至到原来的4/5所需要的力量）；低压保护要调好，因为新模成品的形状与脱模情况不太了解；有抽蕊以及绞芽的模具，要先行手动试验，功能正常后方可用自动；4.高压锁模位置与高压锁模力的设定：高压位置设定方法。
（先不设定高压锁模力值，用前面设定的所有参数合模，模具会停在一个位置上，显示位置值将是实际的高压位置，在这位置上加上0.5㎜～1㎜就行）。
确认合模力是否充足：合模力（g）≥成形面投影面积（cm²）×模具内的平均压力（通常为400kg/cm²）。
合模力的大小计算可按《合模力设定方法》进行。
直压式机台需注意锁模力是否足够，肘节式机台注意十字头是否伸直，以防射出时模具后退，而出现大毛边涨坏模具；锁模力设定依据：最小锁模力=最高射出压力×（产品的投影面积+流道的投影面积）；实际锁模力=最小锁模力×（1+5%～20%），再慢慢加到不出现毛边为止，闭模到30～50mm时，速度要转为慢速。

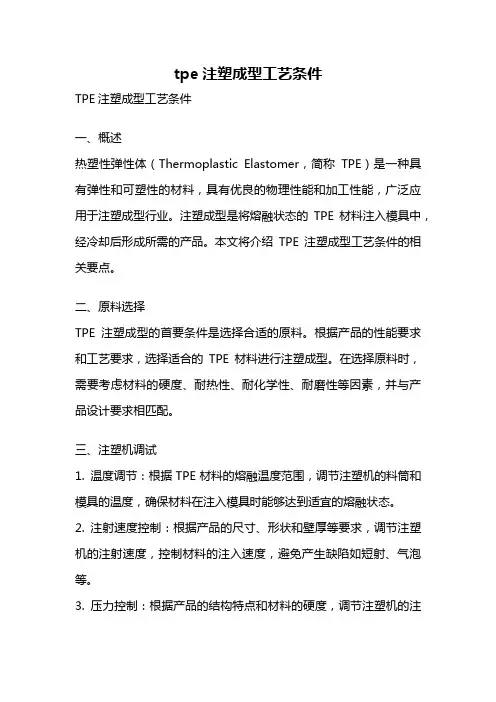

tpe注塑成型工艺条件
tpe注塑成型工艺条件TPE注塑成型工艺条件一、概述热塑性弹性体（Thermoplastic Elastomer，简称TPE）是一种具有弹性和可塑性的材料，具有优良的物理性能和加工性能，广泛应用于注塑成型行业。
注塑成型是将熔融状态的TPE材料注入模具中，经冷却后形成所需的产品。
本文将介绍TPE注塑成型工艺条件的相关要点。
二、原料选择TPE注塑成型的首要条件是选择合适的原料。
根据产品的性能要求和工艺要求，选择适合的TPE材料进行注塑成型。
在选择原料时，需要考虑材料的硬度、耐热性、耐化学性、耐磨性等因素，并与产品设计要求相匹配。
三、注塑机调试1. 温度调节：根据TPE材料的熔融温度范围，调节注塑机的料筒和模具的温度，确保材料在注入模具时能够达到适宜的熔融状态。
2. 注射速度控制：根据产品的尺寸、形状和壁厚等要求，调节注塑机的注射速度，控制材料的注入速度，避免产生缺陷如短射、气泡等。
3. 压力控制：根据产品的结构特点和材料的硬度，调节注塑机的注射压力，确保材料在模具中充分填充，并保持合适的压力保压时间。
4. 冷却时间控制：根据产品的尺寸和材料的热传导性，调节注塑机的冷却时间，确保产品在模具中冷却充分，防止变形和收缩。
四、模具设计1. 浇口设计：根据产品的形状和尺寸，合理设计浇口的位置和形式，以便材料顺利注入模具，减少材料的流动路径，避免产生气泡和短射等缺陷。
2. 冷却系统设计：根据产品的结构和材料的热传导性，合理设计冷却系统，确保产品在模具中均匀冷却，避免产生变形和收缩。
3. 排气设计：根据材料的热胀冷缩性质，合理设计排气系统，确保材料在注入模具时能够顺利排出空气，避免产生气泡缺陷。
五、工艺参数控制1. 注射速度：根据材料的熔融性质和产品的结构特点，控制注射速度，避免产生短射和气泡等缺陷。
2. 注射压力：根据材料的硬度和产品的结构特点，控制注射压力，确保材料在模具中充分填充，避免产生缺陷。
3. 冷却时间：根据产品的尺寸和材料的热传导性，控制冷却时间，确保产品在模具中充分冷却，避免产生变形和收缩。
注塑成型管理规范
注塑成型管理规范一、引言注塑成型是一种常见的塑料加工技术，广泛应用于各个行业。
为了确保注塑成型过程的质量和效率，制定一套科学的管理规范是非常重要的。
本文旨在提供一套注塑成型管理规范，以指导企业进行注塑成型工艺的优化和管理。
二、注塑成型工艺参数的设定1. 温度控制- 熔融温度：根据塑料材料的熔融指标和产品要求，确定合适的熔融温度范围。
- 注射温度：根据塑料材料的注射指标和产品要求，确定合适的注射温度范围。
- 模具温度：根据产品要求，确定合适的模具温度范围，以保证产品的质量和表面光洁度。
2. 压力控制- 注射压力：根据产品的尺寸、结构和塑料材料的流动性，确定合适的注射压力范围。
- 保压压力：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的保压压力范围，以保证产品的尺寸稳定性和密度。
3. 注塑速度控制- 注射速度：根据产品的尺寸、结构和塑料材料的流动性，确定合适的注射速度范围。
- 保压速度：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的保压速度范围，以保证产品的尺寸稳定性和密度。
4. 冷却时间控制- 模具冷却时间：根据产品的尺寸、结构和塑料材料的收缩性，确定合适的模具冷却时间，以保证产品的尺寸稳定性和表面质量。
三、注塑成型设备的维护与保养1. 注塑机的维护与保养- 定期检查注塑机的润滑系统，确保润滑油的充足和质量。
- 定期清洁注塑机的进料口、喷嘴和模具，防止杂质进入注塑机。
- 定期检查注塑机的电气系统，确保电源稳定和线路连接良好。
2. 模具的维护与保养- 定期清洗模具的表面，防止残留物影响产品的表面质量。
- 定期检查模具的冷却系统，确保冷却水的流通畅通。
- 定期检查模具的开合机构和导向系统，确保正常运行和定位准确。
3. 辅助设备的维护与保养- 定期清洗和更换冷却塔的冷却水，确保冷却效果良好。
- 定期检查和清洁热流道系统，确保热流道的流通畅通。
四、注塑成型品质控制1. 原材料控制- 严格选择符合产品要求的塑料原料，并建立供应商管理体系，确保原材料的质量稳定性。
注塑成型条件管理规范
注塑成形条件管理规范1.目的：规范成型条件的设定流程及使用，提高条件设定效率，保证产品的质量稳定。
2.责任部门及范围：注塑部注塑技术相关成型条件管控及记录3. 责任者：注塑技术员，生产相关人员4. 成型条件的分类4.1 标准成型条件：4.1.1 《标准成型条件表》作为首件作业时的成型条件设定依据。
标准成型条件设定时必须保证与实际生产的模具号、产品号、机器型号和机器螺杆直径一致。
4.1.2以下几点情况没有标准时，在开机生产时依据首件检测OK后，（首件作业参见《首件作业指导书》）。
将所设定的条件作成《标准成型条件表》：a.新模具首次生产，无标准。
b.模具P/N组替，结构差异大，同一模具标准无法通用。
按P/N制作《标准成型条件表》c.材料种类不同，特性不同。
d.更换机器型号不同，螺杆直径不同。
e.实际生产的取数不同。
f.其它特殊情况，现有标准不能通用。
如：机器螺杆磨损严重，计量暂时加大。
4.1.3 《标准成型条件表》作成、更新发放相关人员职责：条件设定人确认人批准人标准发放、管理技术员领班、技师部长助理4.1.4正常生产中所设定的参数：温度，螺杆射出，保压，塑化阶段必须控制在标准公差范围内。
开合模顶出部分只作为正常生产中设定依据，在不影响周期，产品外观，结构的情况下可适当调整。
当标准无法正常生产时，必需重新评估并更新标准条件。
4.1.5 更新标准条件时，标准需重新发行。
制成时应注意其版本，若是第一版应写O1，第二版应写02，依次类推。
将旧版的《标准成型条件表》保留，保留期限为三年。
4.1.6 标准成型条件不作为判断产品质量好坏，质量好坏以产品检验结果为准。
4.1.7制定标准成型条件文件的步骤：a; 技术员、技师作好成型条件交领班或技师确认。
b: 把参数输到最新版标准成形条件表，打印后交注塑部长签字批准扫描到指定文件夹存档，以防文件损坏或丢失。
常用塑料的注塑成型条件
常用塑料的注塑成型条件注塑成型是现代工业中最常用的加工方式之一，广泛应用于各种行业和领域。
而塑料是目前最常用的注塑成型材料之一，由于其优异的物理特性和化学性能，塑料成型已经成为了工业生产中不可或缺的一部分。
在注塑成型过程中，塑料成型条件的选择是非常重要的。
不同种类的塑料，在注塑成型时所需要的温度、压力、速度等方面条件都有所不同。
下面将针对一些常见的塑料进行介绍。
1.聚丙烯（PP）聚丙烯是一种常用的注塑材料，具有良好的机械强度、耐磨损性和抗腐蚀性。
在注塑成型时，需要保持注塑温度在220-260℃之间，同时保持缸体内的压力在80-120MPa之间，这样可以确保聚丙烯在成型时流动性良好，且成型质量优良。
2.聚乙烯（PE）聚乙烯也是注塑成型中常用的材料之一，其具有良好的可塑性和抗冲击性。
在注塑成型时，需要将温度控制在200-260℃之间，同时保持较高的注塑压力，以确保聚乙烯能够充分流动，成型质量优良。
3.聚碳酸酯（PC）聚碳酸酯是一种高性能的注塑材料，具有优异的强度和耐热性。
在注塑成型时，需要将温度控制在280-320℃之间，同时保持高压力，以确保聚碳酸酯能够充分流动，且不易收缩，成型质量优良。
4.聚苯乙烯（PS）聚苯乙烯是注塑成型中使用较多的材料之一，其具有良好的透明度和电气绝缘性。
在注塑成型时，需要将温度控制在180-230℃之间，同时保持适当的压力，以确保聚苯乙烯能够快速流动，且成型质量优良。
5.聚氯乙烯（PVC）聚氯乙烯是一种常用的注塑材料，具有良好的耐酸碱性和耐光性。
在注塑成型时，需要将温度控制在160-180℃之间，同时保持高压力，以确保聚氯乙烯能够充分流动，且成型质量优良。
以上是常见的几种塑料在注塑成型过程中的成型条件介绍。
需要注意的是，不同材料的成型条件会有所不同，同时也需要根据具体的注塑机器参数进行调整，以达到最优的注塑成型效果。
注塑成型机的各项参数设定步骤
注塑成型机的各项参数设定步骤1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。
⑵检查开闭模及顶出的动作和距离设定。
⑶射出压力（P1）设定在最大值的60％。
⑷保持压力（PH）设定在最大值的30％。
⑸射出速度（V1）设定在最大值的40％。
⑹螺杆转速（VS）设定在约60RPM。
⑺背压（PB）设定在约10kg/cm2。
⑻松退约设定在3mm。
⑼保压切换的位置设定在螺杆直径的30％。
例如φ100mm的螺杆，则设定30mm。
⑽计量行程比计算值稍短设定。
⑾射出总时间稍短，冷却时间稍长设定。
2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。
⑵以手动射出直到螺杆完全停止，并注意停止位置。
⑶螺杆旋退进料。
⑷待冷却后开模取出成型品。
⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。
3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。
⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。
⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。
⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。
⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。
2、模温能平衡稳定。
肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。
②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。
⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑成型条件的设定
1、成型条件
为顺利正常进行注塑成型，须将适当的数值设定于各个成型条件项目里。
①各自的条件项目，是为什么而设定？即为得到良品要取得怎样的相关关系，反言之，其条件项目的设定若不恰当，会发生什么样的情况？
②在进行条件设定时，须注意哪些事项
这2点前先要彻底明了。
第2章中，将多数的条件项目分开，并将①②的要点列表分析在进行各自设定时，使用什么样的设定器、根据各成型机的机种各有所不同。
这些在硬件说明书中记有，在这里将重点放在“具有成型条件的软件”说明。
1.1 温度。
