电力系统配中TTU、DTU以及FTU

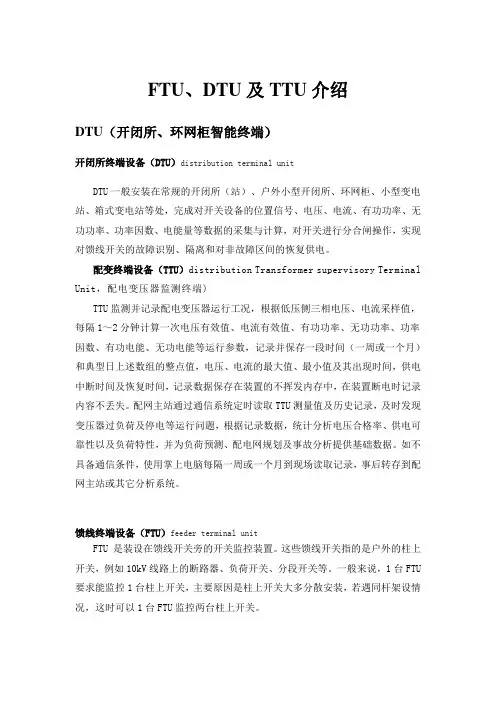

配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU)distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU)distribution Transformer supervisory Terminal Unit,配电变压器监测终端）TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间(一周或一个月）和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据.如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等.一般来说，1台FTU 要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？?？型FTU，选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出.综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

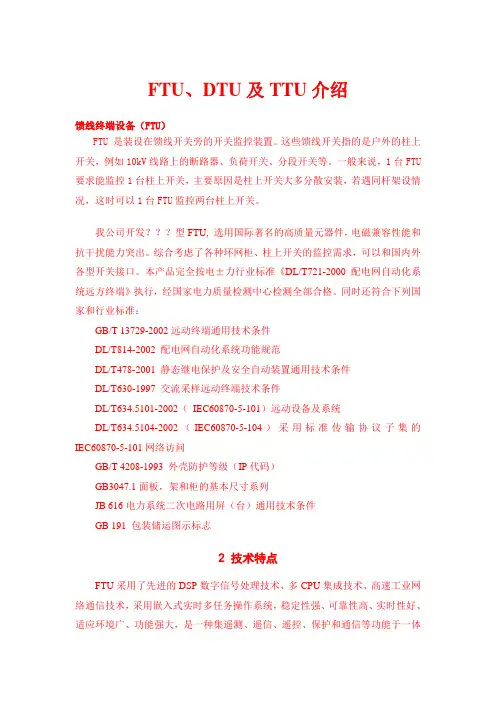

FTU、DTU、TTU及RTU简介解析
FTU、DTU及TTU介绍馈线终端设备（FTU）FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
本产品完全按电±力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。
同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/T634.5101-2002（IEC60870-5-101）远动设备及系统DL/T634.5104-2002（IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）GB3047.1面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。
适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。
配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。

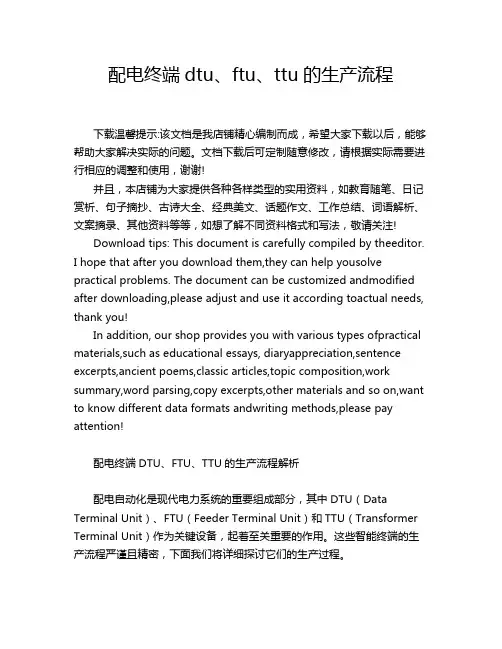

配电终端dtu、ftu、ttu的生产流程
配电终端dtu、ftu、ttu的生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电终端DTU、FTU、TTU的生产流程解析配电自动化是现代电力系统的重要组成部分，其中DTU（Data Terminal Unit）、FTU（Feeder Terminal Unit）和TTU（Transformer Terminal Unit）作为关键设备，起着至关重要的作用。

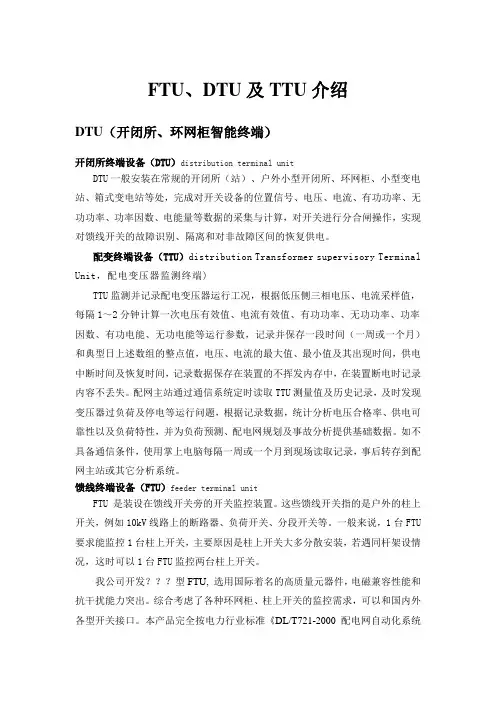

配网智能终端介绍FTUDTU及TTU
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？？？型FTU, 选用国际着名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。

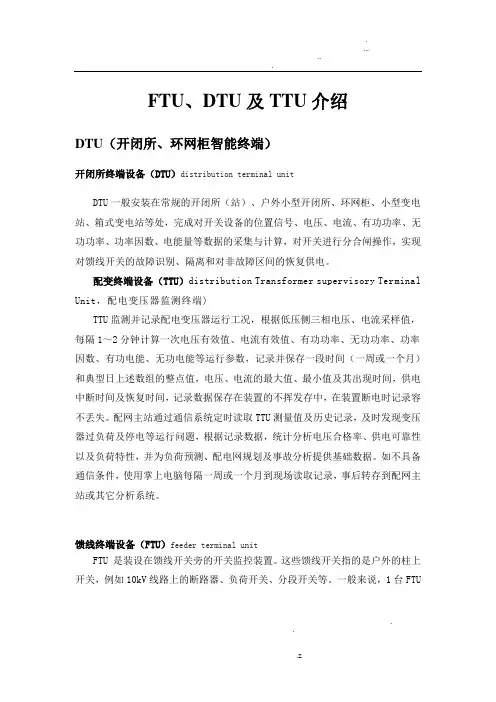

配网智能终端介绍(FTU、DTU及TTU)
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发存中，在装置断电时记录容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU..要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？？？型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国外各型开关接口。
配网自动化终端设备(DTU、FTU、TTU、RTU)的定义、特点、功能及区别
配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。
1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。
1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
FTUDTUTTURTU的作用有什么区别
FTUDTUTTURTU的作用有什么区别1. FTU（Field Terminal Unit）：现场终端单元FTU是广泛应用于配网系统中的一种设备，主要用于数据采集和控制。
FTU可以实现对现场设备的实时监测和控制，包括对电力设备、变电站等各类设备的监控和管理。
FTU通过现场总线或无线网络与主站系统通信，传输数据并接收指令。
FTU通常与遥测终端、遥控终端等设备配合使用，实现对电力系统的远程监测和控制。
2. DTU（Data Terminal Unit）：数据终端单元DTU主要用于数据采集和传输，它是连接实体感知器和控制器的中介设备。
DTU可以将现场采集到的数据转化为数字信号，通过通信网络传输给上位系统，以实现对远程设备的监测和控制。
DTU具有数据处理和转发能力，可对数据进行处理和筛选，确保数据传输的准确性和可靠性。
3. TTU（Terminal Telemetry Unit）：终端遥测单元TTU是用于远程监测和控制系统中的一种设备，主要用于数据采集、传输和显示。
TTU可以实时监测现场设备的状态和参数，将采集到的数据传输给上位系统并显示出来。
TTU通常包括传感器、数据采集模块、通信模块和显示屏等部件，可实现对各类设备的远程监测和控制。
4. RTU（Remote Terminal Unit）：远程终端单元RTU是一种用于远程自动化系统中的设备，主要用于数据采集、处理和控制。
RTU通常与传感器、执行器等现场设备连接，通过通信网络与中心站系统通信，实现对远程设备的监测和控制。
RTU具有数据处理和逻辑控制功能，可根据预设的逻辑条件执行控制动作，保证系统的安全可靠运行。
在功能和应用上，FTU主要用于配网系统中的数据采集和控制；DTU 主要用于数据采集和传输；TTU主要用于数据监测和显示；RTU主要用于远程控制和逻辑处理。
虽然它们的作用有些相似，但在具体的应用场景和功能上有所区别。
总的来说，FTU、DTU、TTU、RTU是自动化系统和远程监控中的重要组成部分，它们各自的功能和特点使得系统能够实现对远程设备的监测和控制，提高了系统的运行效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统配中TTU、DTU以及FTU
馈线终端设备（FTU）
FTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
配变终端设备（TTU）
TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
TTU构成与FTU类似，由于只有数据采集、记录与通信功能，而无控制功能，结构要简单得多。
为简化设计及减少成本，TTU由配变低压侧直接变压整流供电，不配备蓄电池。
在就地有无功补偿电容器组时，为避免重复投资，TTU要增加电容器投切控制功能。
开闭所终端设备（DTU）
DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
部分DTU还具备保护和备用电源自动投入的功能。
分析如下：
TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端)。
在电力供配电系统中，配电变压器监测终端(TTU)用于对配电变压器的信息采集和控制，它实时监测配电变压器的运行工况，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。
DTU (Data Transfer unit,数据传输装置)
专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
FTU 馈线终端装置, 配电开关监控终端(简称FTU)
具有遥控、遥信，故障检测功能，并与配电自动化主站通信，提供配电系统运行情况和各种参数即监测控制所需信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令，对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
扩展资料：
在电力供配电系统中，配电变压器监测终端(TTU)用于对配电变压器的信息采集和控制，它实时监测配电变压器的运行工况，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据.
一般要求TTU能实时监测线路、柱上配电变或箱式变的运行工况，及时发现、处理事故和紧急情况，并具有就地和远方无功补偿和有载调压的功能。
由此可见，TTU除具有数据采集与控制功能外，另一个重要功能就是通信功能。
数据传输单元DTU (Data Transfer unit)，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
FTU是安装在配电室或馈线上的智能终端设备。
它可以与远方的配电子站通信，将配电设备的运行数据发送到配电子站，还可以接受配电子站的控制命令，对配电设备进行控制和调节。
FTU与RTU有以下区别：FTU体积小、数量多，可安置在户外馈线上，设有变送器，直接交流采样，抗高温，耐严寒，适应户外恶劣的环境；而RTU安装在户内，对环境要求高；FTU采集的数据量小，通信速率要求较低，可靠性要求较高；而RTU采集的数据量大，通信速率较高，可靠性要求高，有专用通道。
