函数信号发生器
函数信号发生器的设计说明
函数信号发生器的设计说明设计说明：函数信号发生器一、引言二、设计目标1.实现多种基础波形的产生，包括正弦波、方波、三角波、锯齿波等。
2.实现复杂信号的产生，如脉冲信号、调频信号、调幅信号等。
3.提供可调节的信号频率、幅度、相位等参数。
4.具备高稳定性和低失真度的特点。
三、系统架构系统主要由以下模块组成：1.控制模块：负责接收输入的指令、参数，并对其他模块进行控制。
2.信号生成模块：负责产生各种类型的基础波形信号和复杂信号。
3.波形控制模块：负责对生成的信号进行频率、幅度、相位等参数的调节和控制。
4.输出模块：负责将生成的信号输出到外部设备。
四、关键技术1.时钟模块：使用高精度稳定的时钟源来提供基准时钟信号，用于信号的定时和同步。
2.数字信号处理芯片：通过运算、变换等算法实现各种基础波形信号的产生，可以实时调节频率、幅度等参数。
3.数字模拟转换模块：将数字信号转换为模拟信号，并输出到外部设备。
4.软件算法：基于不同的波形类型，设计相应的算法来生成信号，并实现参数的实时调节。
五、设计流程1.确定系统的整体架构和功能模块划分。
2.根据每个模块的功能需求和接口特点，选择合适的硬件和软件实现方案。
3.实现控制模块，包括指令的解析、参数的读取和传递等。
4.实现信号生成模块，根据不同的波形类型和参数要求，设计相应的算法实现信号的产生。
5.实现波形控制模块，设计参数的调整和控制界面，并与信号生成模块进行交互。
6.实现输出模块，将产生的信号转换为模拟信号，并输出到外部设备。
7.进行系统整体调试和测试，确保各个功能模块正常工作。
8.优化系统性能和稳定性，提高波形的准确度和控制精度。
六、预期效果本设计实现的函数信号发生器具备以下优势：1.具备多种基础波形和复杂信号的产生功能，可满足不同场合的需求。
2.通过软件算法，实现参数的实时调节和控制，提供灵活的操作界面。
3.采用高精度时钟源和数字信号处理芯片，保证信号的稳定性和精确度。
函数信号发生器的作用
函数信号发生器的作用
函数信号发生器是一种能够发出不同类型信号的仪器，可以用于各种实验和测试中。
它的主要作用包括：
1. 产生各种波形信号，如正弦波、方波、三角波、锯齿波等，可以用于测试和测量各种电路。
2. 产生高频信号，可以用于测试和测量射频电路以及无线电通信设备。
3. 产生低频信号，可以用于测试和测量音频电路以及各种控制系统。
4. 产生模拟信号，可以用于测试和测量各种模拟电路，如放大器、滤波器等。
5. 产生数字信号，可以用于测试和测量数字电路、微控制器等。
总之，函数信号发生器是实验室中非常重要的一种测试仪器，它可以模拟各种信号，为电子工程师和研究人员提供了方便快捷的实验和测试手段。
- 1 -。
函数信号发生器的设计
函数信号发生器的设计函数信号发生器是一种电子测试仪器，用于产生各种波形信号，如正弦波、方波、三角波、锯齿波等。
它广泛应用于电子、通信、计算机、自动控制等领域的科研、教学和生产中。
本文将介绍函数信号发生器的设计原理和实现方法。
一、设计原理函数信号发生器的设计原理基于信号发生器的基本原理，即利用振荡电路产生一定频率和幅度的电信号。
振荡电路是由放大器、反馈电路和滤波电路组成的。
其中，放大器负责放大电信号，反馈电路将一部分输出信号反馈到输入端，形成正反馈，使电路产生自激振荡，滤波电路则用于滤除杂波和谐波，保证输出信号的纯度和稳定性。
函数信号发生器的特点是可以产生多种波形信号，这是通过改变振荡电路的参数来实现的。
例如，正弦波信号的频率和幅度可以通过改变电容和电阻的值来调节，方波信号的占空比可以通过改变开关电路的工作方式来实现，三角波信号和锯齿波信号则可以通过改变电容和电阻的值以及反馈电路的参数来实现。
二、实现方法函数信号发生器的实现方法有多种，其中比较常见的是基于集成电路的设计和基于模拟电路的设计。
下面分别介绍这两种方法的实现步骤和注意事项。
1. 基于集成电路的设计基于集成电路的函数信号发生器设计比较简单，只需要选用合适的集成电路，如NE555、CD4046等，然后按照电路图连接即可。
具体步骤如下：（1）选择合适的集成电路。
NE555是一种常用的定时器集成电路，可以产生正弦波、方波和三角波等信号；CD4046是一种锁相环集成电路，可以产生锯齿波信号。
（2）按照电路图连接。
根据所选集成电路的电路图，连接电容、电阻、电感等元器件，形成振荡电路。
同时，根据需要添加反馈电路和滤波电路，以保证输出信号的稳定性和纯度。
（3）调节参数。
根据需要调节电容、电阻等参数，以改变输出信号的频率和幅度。
同时，根据需要调节反馈电路和滤波电路的参数，以改变输出信号的波形和稳定性。
（4）测试验证。
连接示波器或万用表，对输出信号进行测试和验证，以确保输出信号符合要求。

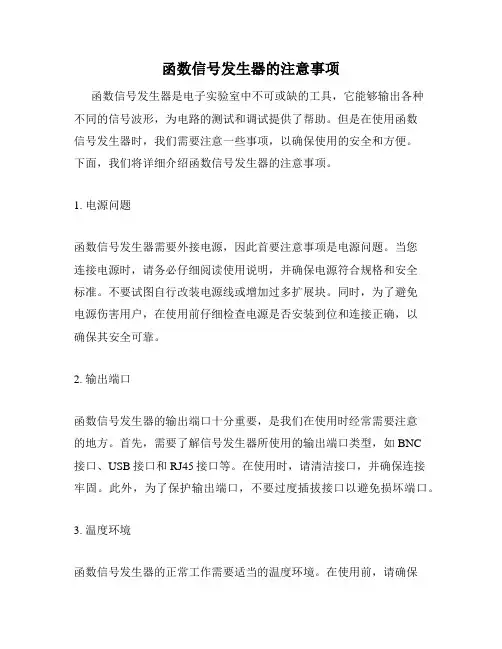

函数信号发生器的注意事项
函数信号发生器的注意事项函数信号发生器是电子实验室中不可或缺的工具，它能够输出各种不同的信号波形，为电路的测试和调试提供了帮助。
但是在使用函数信号发生器时，我们需要注意一些事项，以确保使用的安全和方便。
下面，我们将详细介绍函数信号发生器的注意事项。
1. 电源问题函数信号发生器需要外接电源，因此首要注意事项是电源问题。
当您连接电源时，请务必仔细阅读使用说明，并确保电源符合规格和安全标准。
不要试图自行改装电源线或增加过多扩展块。
同时，为了避免电源伤害用户，在使用前仔细检查电源是否安装到位和连接正确，以确保其安全可靠。
2. 输出端口函数信号发生器的输出端口十分重要，是我们在使用时经常需要注意的地方。
首先，需要了解信号发生器所使用的输出端口类型，如BNC接口、USB接口和RJ45接口等。
在使用时，请清洁接口，并确保连接牢固。
此外，为了保护输出端口，不要过度插拔接口以避免损坏端口。
3. 温度环境函数信号发生器的正常工作需要适当的温度环境。
在使用前，请确保其工作环境符合规格和安全标准。
同样，确保设备不要因为长时间工作而过热，不要直接暴露在阳光下，不要将电源线缠绕在设备上以避免过度加热。
4. 频率和幅度范围函数信号发生器的频率和幅度范围是决定设备使用范围的重要参数。
若干信号发生器有着很高的接口速度和频率范围，但也有很多型号适用于数码信号和其他低速应用。
在购买信号发生器时，请确保其频率和幅度符合您的要求。
5. 质量和维护最后，需要特别注意设备的质量和维护问题。
在选择信号发生器时，要选择质量可靠的产品，并避免选择某些廉价的，低品质产品。
同时，日常保养也是维持设备正常工作的重要手段。
在日常使用中，及时清洁，定期校准并检查设备，以确保其性能。
总之，以上是我们在使用函数信号发生器时，需要特别注意的一些事项。
希望这些信息能对您的日常使用有所帮助，从而更加安全地使用函数信号发生器，并为实验室的测试和调试提供方便。
函数信号发生器原理
函数信号发生器原理
函数信号发生器是一种仪器设备，用来产生各种频率和形状的电信号。
它的工作原理基于电路中的振荡器和波形调节电路。
在函数信号发生器中，振荡器是核心部件之一。
它基于正弦波振荡器的原理，通过电子元件（例如电容和电感）的相互作用来产生稳定的振荡信号。
产生的振荡信号可以是正弦波、方波、锯齿波等。
振荡器的频率可以调节，通常通过旋钮或者数字控制方式来实现频率的调节。
振荡器的频率控制电路会改变电子元件的值，进而改变振荡频率。
这使得函数信号发生器可以产生不同频率的信号。
除了频率调节，函数信号发生器还可以调节信号的幅度和相位。
这是通过波形调节电路实现的。
波形调节电路可以对信号进行放大、衰减和相位移动等处理，使得函数信号发生器能够产生不同形状和幅度的信号。
在实际应用中，函数信号发生器广泛用于科学研究、仪器测试、电子教育等领域。
它可以产生多种不同频率和形状的信号，用来测试和调试电子设备，研究电路特性，或者作为信号源提供给其他仪器和设备。
函数信号发生器 UTG9002C
函数信号发生器 UTG9002C简介函数信号发生器（Function Generator）是一种用于生产任意波形和频率的测试仪器，广泛应用于各个领域的测试、测量和研究。
UTG9002C 是一款高性能、多功能的函数信号发生器，拥有丰富的特色功能和广泛的应用范围。
功能特点UTG9002C 采用直观的人机界面设计，易于操作和控制。
其主要功能特点包括：1.高精度的波形加工技术，能够提供高稳定性、低失真度的任意波形输出。
2.内置多种标准波型，包括正弦波、方波、三角波、锯齿波等，以及多组用户自定义波形，可直接调用。
3.具有 AM、FM、PWM、ASK、FSK、PSK、BPSK、QPSK、OSK、QAM等模拟调制及调频功能，可用于各种调制信号的发生及测试。
4.时间分辨率可达 1 ns，频率分辨率可达到 0.01 Hz，频率范围为1μHz~30MHz，可满足各种需要。
5.支持 RS232、USB、LAN、GPIB 等多种通信接口，以及 SCPI 与LabVIEW 等标准协议，可准确地实现控制和控制面板的远程操作。
应用领域UTG9002C 作为一款具有多样化特色的函数信号发生器，适用于不同领域的测试、研究和教学等，具有以下几个方面的应用：电子工程及通信领域UTG9002C 可用于各种模拟信号的发生和测试，如单片机、集成电路及其他电子产品的测试等，广泛应用于通信、广播、无线电、电子测量等领域。
科研机构UTG9002C 可以满足实验室和科研机构对波形稳定性、精度和可靠性等高要求。
其高速界面和多种通信接口，支持多机联网和远程操作，能够方便快捷地完成测试与研究。
教育领域UTG9002C 具有直观的人机界面设计、易于操作和控制，非常适合教育和培训用途。
它可以作为基础电路、电子技术实验等教学实验装置使用。
总结UTG9002C 作为一款高性能、多功能的函数信号发生器，具有多种优秀的特点和广泛的应用领域。
它有助于推进电子技术、通信、科研教育等领域的发展，促进国家的科技进步。
函数信号发生器的注意事项
函数信号发生器的注意事项
在使用函数信号发生器时，有以下几点注意事项：
1. 输入电源稳定：函数信号发生器通常需要接受外部电源供电，为了保证信号的稳定性，输入电源必须稳定且符合设备的规格要求。
应确保输入电源的电压和频率符合要求，并避免电源的电压波动或频率变化。
2. 地线接法正确：函数信号发生器通常需要接地，确保正确连接地线可以减少对其他设备的干扰，并提高信号的质量。
接线时应按照设备的规格要求进行连接，避免错误地线接法导致信号的失真或干扰。
3. 避免过载操作：在使用函数信号发生器时，应注意其输出功率的限制。
过高的输出功率可能导致设备的烧毁，而过低的输出功率可能影响信号的质量。
在操作中应遵循设备的功率规格要求，并根据需要调整输出功率。
4. 频率范围和相位调节：函数信号发生器通常具有可调的频率和相位功能，操作时应根据需要进行调节。
注意调节范围内的频率和相位值，避免超出设备的限制。
在调节过程中，应注意适当的调节速度，避免频率或相位的快速变化对系统造成不良影响。
5. 信号质量监测：在使用函数信号发生器时，应注意监测信号的质量。
可以使用示波器或其他测量设备对输出信号进行测量和分析，以确保信号的稳定性和准
确性。
如果发现信号质量不理想，应及时调整设备参数，并检查输入电源和连接线路是否正常。
6. 保养和维护：定期进行设备的保养和维护，可以延长函数信号发生器的使用寿命，并保证其性能稳定。
应按照设备的说明书进行日常维护工作，例如清洁设备表面、检查连接线路是否松动等。
如发现设备故障或异常，应及时联系厂家进行维修或更换。
简易函数信号发生器的设计报告
简易函数信号发生器的设计报告设计报告：简易函数信号发生器一、引言函数信号发生器是一种可以产生各种类型函数信号的设备。
在实际的电子实验中，函数信号发生器广泛应用于工程实践和科研领域，可以用于信号测试、测量、调试以及模拟等方面。
本文将着重介绍一种设计简易函数信号发生器的原理和方法。
二、设计目标本设计的目标是实现一个简易的函数信号发生器，能够产生包括正弦波、方波和三角波在内的基本函数信号，并能够调节频率和幅度。
同时，为了提高使用方便性，我们还计划增加一个显示屏，实时显示当前产生的信号波形。
三、设计原理1.信号源函数信号发生器的核心是信号发生电路，由振荡器和输出放大器组成。
振荡器产生所需的函数信号波形，输出放大器负责放大振荡器产生的信号。
2.振荡器为了实现多种函数波形的产生，可以采用集成电路作为振荡器。
例如，使用集成运算放大器构成的和差振荡器可以产生正弦波，使用施密特触发器可以产生方波，使用三角波发生器可以产生三角波。
根据实际需要，设计采用一种或多种振荡器来实现不同类型的函数信号。
3.输出放大器输出放大器负责将振荡器产生的信号放大到适当的电平以输出。
放大器的设计需要考虑到信号的频率范围和幅度调节的灵活性。
4.频率控制为了能够调节信号的频率，可以采用可变电容二极管或可变电阻等元件来实现。
通过调节这些元件的参数，可以改变振荡器中的RC时间常数或LC谐振电路的频率，从而实现频率的调节。
5.幅度控制为了能够调节信号的幅度，可以采用可变电阻作为放大电路的输入阻抗，通过调节电阻阻值来改变信号的幅度。
同时，也可以通过增加放大倍数或使用可变增益放大器来实现幅度的控制。
四、设计步骤1.确定电路结构和信号发生器的类型。
根据功能和性能需求，选择合适的振荡器和放大器电路，并将其组合在一起。
2.根据所选振荡器电路进行参数计算和元件的选择。
例如，根据需要的频率范围选择适合的振荡器电路和元件，并计算所需元件的数值。
3.设计输出放大器电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《模拟电子技术》课程设计报告函数信号发生器 前言： 课程设计是继“模拟电子技术基础”及“数字电子技术基础”理论学习和实验教学之后又一重要的实践性教学环节。它的任务是在学生掌握和具备电子技术基础知识与单元电路的设计能力之后，综合所学知识进一步学习电子电路系统的设计方法和实验方法，为今后从事电子技术领域的工程设计打好基础基本要求。
1.实验简介 1、1实验的目的及主要任务: 1．1．1实验目的 模拟电子技术课程设计对所学的基础理论知识是一次实践检测的过程。本次实验课题为函数发生器的设计，它旨在通过本次设计，掌握方波-三角波-正弦波函数发生器的设计方法与调试技术；以及学会安装与调试由多级单位电路组成的电子线路及使用集成函数发生器。
1．1．2设计任务、主要技术指标及设计要求 （1）设计课题：方波-三角波-正弦波发生器。 （2）初始条件： 可选元件：双运放μA741两只，双三极管3DG130两对，电阻、电位器、电容若干，直流电源Vcc= +12V，VEE= -12V，或自备元器件。 可用仪器：示波器，万用表，直流稳压源，毫伏表
（3）设计任务 根据已知条件，完成对方波－三角波－正弦波发生器的设计、装配与调试。 （4）主要技术指标
频率范围 10~100Hz，100 Hz~1KHz，1 KHz~10 KHz； 正弦波Upp≈3V，幅度连续可调，线性失真小。 三角波Upp≈5V，幅度连续可调，线性失真小。 方波Upp≈14V，幅度连续可调，线性失真小。 （5）设计要求 根据技术指标要求及实验室条件自选方案设计出原理电路图，分析工 作原理，计算元件参数，列出所有元、器件清单报实验室备件，安装调试所实际的电路，使之达到设计要求并纪录试验结果，最后撰写设计报告、调试总结报告及使用说明书。（选做：用PSPICE或EWB软件完成仿真）
1.2实验原理 1．2．1.函数发生器的组成 函数发生器一般是指能自动产生正弦波、三角波（锯齿波）、方波（矩形波）、阶梯波等电压波形的电路或仪器。电路形式可以采用由运放及分立元件构成；也可以采用单片集成函数发生器。根据用途不同，有产生三种或多种波形的函数发生器，本课题介绍方波-三角波-正弦波函数发生器的设计方法。 产生方波、三角波和正弦波的方案有多种，如首先产生正弦波，然后通过比较器电路变换成方波，再通过积分电路变换成三角波；依然可以首先产生方波、三角波，然后再将三角波变成正弦波或将方波变成正弦波；或采用一片能同时产生上述三种波形的专用集成电路芯片（5G8038）。 1．2．2函数发生器的主要性能指标 （1）输出波形：方波、三角波、正弦波等。 （2）频率范围：输出频率范围一般可分为若干波段。 （3）输出电压：输出电压一般指输出波形的峰峰值。 （4）波形特征： 正弦波：谐波失真度，一般要求小于3%。 三角波：非线性失真度，一般要求小于2%。 方波：上升沿和下降沿时间，一般小于0.002ms. 2多种实验方案的提出与比较论证
通过查阅相关资料，并结合自己所学的理论知识，对本课程设计提出以下方案，并做出相应比较，便于选择较好的设计方案 2.1信号产生电路 〖方案一〗 由文氏电桥产生正弦振荡，然后通过比较器得到方波，方波积分可得三角波。
这一方案为一开环电路，结构简单，产生的正弦波和方波的波形失真较小。但是对于三角波的产生则有一定的麻烦，因为题目要求有10倍的频率覆盖系数，然而对于积分器的输入输出关系为：
显然对于10倍的频率变化会有积分时间dt的10倍变化从而导致输出电压振幅的10倍变化。而这是电路所不希望的。幅度稳定性难以达到要求。而且通过仿真实验会发现积分器极易产生失调。
〖方案二〗 由积分器和比较器同时产生三角波和方波。其中比较器起电子开关的作用，将恒定的正、负极性的
电位交替地反馈积分器去积分而得到三角波。该电路的优点是十分明显的： 线性良好、稳定性好； 频率易调，在几个数量级的频带范围内，可以方便地连续地改变频率，而且频率改变时，幅度恒定不变； 不存在如文氏电桥那样的过渡过程，接通电源后会立即产生稳定的波形； 三角波和方波在半周期内是时间的线性函数，易于变换其他波形。
2.2信号变换电路 三角波变为正弦波的方法有多种，但总的看来可以分为两类：一种是通过滤波器进行“频域” 处理，另一种则是通过非线性元件或电路作折线近似变换“时域”处理。具体有以下几种方案：
〖方案一〗 采用米勒积分法。设三角波的峰值为，三角波的傅立叶级数展开：
通过线性积分后：
显见滤波式的优点是不太受输入三角波电平变动的影响，其缺点是输出正弦波幅度会随频率一起变化（随频率的升高而衰减），这对于我们要求的10倍的频率覆盖系数是不合适的。另外我们在仿真时还发现，这种积分滤波电路存在这较明的失调，这种失调使输出信号的直流电平不断向某一方向变化。
积分滤波法的失调图（Protel 99 SE SIM99仿真） 而且输出存在直流分量。
〖方案二〗 才用二极管－电阻转换网络折线逼近法。十分明显，用折线逼近正弦波时，如果增多折线的段数，则逼近的精度会增高，但是实际的二极管不是理想开关，存在导通阈值问题，故不可盲目的增加分段数；在所选的折线段数一定的情况下，转折电的位置的选择也影响逼近的精度。凭直观可以判知，在正弦波变化较快的区段，转折点应选择的密一些；而变化缓慢的区段应选的稀疏一些。 二极管－电阻网络折线逼近电路对于集成化来说是比较简单，但要采用分立元件打接则会用到数十个器件，而且为了达到较高的精度所有处于对称位置的电阻和二极管的正向导通电阻都应匹配。实现起来不是很方便的。另外折线逼近电路的原理是应用电路传输的非线性，故作用于变换电路的输入信号的幅度必须是固定的。而且这个转换网络 还有输出阻抗高的缺点。
二极管－电阻转换网络图 〖方案三〗 利用差分放大器的差模传输特性。设差放的集电极电流分别为和，输入差模电压为 ,发射极电流为,则晶体三极管工作在放大区时有：
由下图的传输特性曲线我们可以想象当输入为三角波时输出会得到近似的正弦波
差放差模传输特性曲线图（Protel 99 SE SIM99仿真） 这种转换方式比较简单，而且频带很宽。
3实验电路的设计 3.1实验设计思想 在实验中，比较器的作用是将输入的直流电变为所需要的方波电压，可以通过电阻的调节来达到控制电压幅度的目的。在积分器的输入端输入方波，然后通过积分器变成三角波电压，可以通过电容和电阻的调节来控制三角波的幅度。最后通过差分放大器的非特性传输曲线实现正弦波的转换。因此如何把三角波变为正弦波，就成为设计的重点。设计完成后，用示波器来观察波形，与理论对比来确定是否正确。
3.2实验具体设计: 由运算放大电路及分立元件构成，方波－三角波－方波函数发生器电路组成框图如图所示：
经过多种方案的比较，本实验采取以下的实验方案: 3.2.1对于方波产生电路的设计：
方波发生器常用于脉冲和数字系统作为信号源用，其电路如图所示，也称张弛振荡器。图中运算放大器以迟滞比较方式工作，利用电容两端电压Uc (等于U-)和U+相比较，来决定输出是正还是负。不难得到方波的周期: 方波发生器常用于脉冲和数字系统作为信号源用，其电路如图所示，也称张弛振荡器。图中运算放大器以迟滞比较方式工作，利用电容两端电压Uc (等于U-)和U+相比较，来决定输出是正还是负。不难得到方波的周期:
右图中两个稳压二极管起限幅作用。
3.2.2用差分式放大电路实现三角波——正弦波的变换： 波形变化的原理是利用差分放大器的传输特性曲线的非线性，波形变换过程如图。由图可见，传输特性曲线越对称，线性区越窄越好；三角波的幅度Uim应正好使警惕接近饱和区或截止区。
下图为实现三角波——正弦波变换的电路，其中RP1调节三角波的幅度，RP2调整电路的对称性，其并联电阻Re2用来减小差分放大器的线性区，电容C1.C2.C3为隔直电容，C4为滤波电容,以滤除谐波分量，改善输出波形。
3.2.3根据以上多种分析结合设计要求,以及原理知识,经过各数据计算得到本实验设计的最终原理图:
3.3器件选择 3.3.1主要器件: 该电路主要由μA741集成运算放大器构成，实验所用运放采用μA741型通用集成运放。 μA741是单片高性能内补偿运算放大器，具有较宽的共模电压范围。该器件的主要特点是：不需要外部频率补偿；具有短路保护功能；失调电压调到零的能力；较宽的共模和差模电压范围；功耗低。实验所用运放采用8引脚DIP封装,下图为其顶视封装。 其中，各管脚功能如下: 1、5:调零端 2: 反相输入 3: 同相输入 4:-VEE 6:输出 7:+VCC 8:空脚 3.3.2其中4个调节电位器采用多圈线绕电位器，可以达到令人满意的调节效果。 3.3.3以下为实验原器件清单: 元器件清单 名称 标号 规格 运放 A1、A2 μA741 电容 C1 1UF C2 0.1UF C3,C4,C5 470μF C6 0.01 uF
