函数信号发生器使用说明(超级详细)
FG -002C函数信号发生器使用说明
FG -002C函数信号发生器使用说明面板旋钮按键功能及使用介绍1．EXT COUNTER IN——外测频信号输入端当外测频信号由此输入时，COUNTER按钮应处于按下状态，此时频率显示窗口显示外部输入信号的频率。
2．VCF IN——外测频控制信号输入端⑴．输入电压范围：0~10V（DC+AC峰值）⑵．频率变化范围：≥100∶13．DC OFFSET（Pull）——输出函数信号直流电平补偿调节旋钮当此旋钮被拉出时，调节范围为-5V~+5V（50Ω负载），调节旋钮未被拉出时，为0电平补偿。
4．SYM（Pull）——输出波形对称性调节旋钮此旋钮被拉出时，调节此旋钮可改变输出信号的对称性，对称性变化范围在10∶1到1∶10。
此旋钮未被拉出时，输出对称信号。
5．TTL/CMOS OUT——TTL/CMOS电平输出端6．RATE——扫描速度调节旋钮扫描速度（RATE旋钮）在20ms~2s（50hz to 0.5Hz）之间可调。
7．SWEEP WIDTH（Pull）——扫描宽度调节旋钮此旋钮被拉出时，调节此旋钮可以改变扫描宽度。
扫描宽度从1∶1到100∶1之间可调。
8．OUT PUT——函数信号输出端空载时，输出电压为20Vp-p,当负载为50Ω时，输出电压为10Vp-p。
9．ATT（Attenuator）——函数信号输出幅度衰减按钮按下此按钮，输出信号幅度被衰减20dB（衰减10倍）。
10．COUNTER——扫描/计数按钮（频率计数器功能）当COUNTER被按下时为频率计数功能，此时被测信号从EXT COUNTER IN 端输入⑴．6位数码管显示，显示频率范围在0.2Hz~50MHz⑵．精度：时基误差为±1个字⑶．输入灵敏度：KHz范围内为100mV；MHz范围时为300mV⑷．最大输入电压：150Vrms at 1KHz11．FREQUENCY——输出函数信号频率调节旋钮12．AMPL——输出函数信号幅度调节旋钮13．FUNCTION——输出函数信号波形选择按钮14．Power电源开关15．FREQUENCY RANGE（Hz）——频率范围选择按钮16.显示屏17. TTL/COMS电平调节旋钮当TTL/CMOS（Pull）旋钮未被拉出时，输出TTL电平，且上升/下降沿时间小于25ns。
函数信号发生器
函数信号发生器操作手册，EE1640C 型函数信号发生器计数器操作使用说明书，函数信号发生器操作使用方法EE1640C 型函数信号发生器计数器整体外观如下图所示其中各按键和旋钮功能如下：（1）频率显示窗口：显示输出信号的频率或外测频信号的频率（2）幅度显示窗口：显示函数输出信号的幅度（3）频率微调电位器：调节此旋钮可改变输出频率的1 个频程（4）输出波形占空比调节旋钮：调节此旋钮可改变输出信号的对称性。
当电位器处在中心位置时，则输出对称信号。
当此旋钮关闭时，也输出对称信号（5）函数信号输出信号直流电平调节旋钮：调节范围：–10V～10V（空载），-5V～5V（50Ω负载）当电位器处在中心位置时，则为0 电平。
当此旋钮关闭时，也为0 电平（6）函数信号输出幅度调节旋钮：调节范围20dB （7）扫描宽度/调制度调节旋钮：调节此电位器可调节扫频输出的频率宽度。
在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过低通开关进入测量系统。
在调频时调节此电位器可调节频偏范围，调幅时调节此电位器可调节调幅调制度，FSK 调制时调节此电位器可调节高低频率差值，逆时针旋到底时为关调制（8）扫描速率调节旋钮：调节此电位器可以改变内扫描的时间长短。
在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰减―20dB‖进入测量系统（9）CMOS 电平调节旋钮：调节此电位器可以调节输出的CMOS 的电平。
当电位器逆时针旋到底（绿灯亮）时，输出为标准的TTL 电平。
（10）左频段选择按钮：每按一次此按钮，输出频率向左调整一个频段。
（11）右频段选择按钮：每按一次此按钮，输出频率向右调整一个频段。
（12）波形选择按钮：可选择正弦波、三角波、脉冲波输出。
（13）衰减选择按钮：可选择信号输出的0 dB、20dB、40 dB、60 dB 衰减的切换。
（14）幅值选择按钮：可选择正弦波的幅度显示的峰－峰值与有效值之间的切换。
（15）方式选择按钮：可选择多种扫描方式、多种内外调制方式以及外测频方式。
实验三 函数信号发生器的使用
实验三函数信号发生器的使用一、实验目的（1）熟悉函数信号发生器的面板及面板部件的功能； （2）会用函数信号发生器输出符合要求的信号；二、实验设备（1）TH-SG02型函数信号发生器； （2）双踪示波器1台；三、实验原理1.TH-SG02型函数信号发生器的面板、功能及技术指标 （1）面板及面板部件的功能(略)（2）主要技术指标频率范围：0.2Hz～2MHz，分七档输出波形：正弦波、三角波、方波、脉冲波、斜波占空比调节：20%～80%输出幅度：20Vp-p(1MΩ负载)、10Vp-p(50Ω负载)输出保护：短路保护，抗输入电压±35V（1分钟）频率计：六位LED显示幅度显示：三位LED 外测频范围：0.1Hz～50MHz 外测频灵敏度：100mV三、实验原理2.TH-SG02型函数信号发生器的使用方法(1)接通电源前，将输出幅值调到零位，衰减开关、外测频开关和占空比开关都弹出；(2)先调频率再调幅值(注：幅值从零开始、调)；(3)输出端不能短路，以免损坏仪器；四、实验内容1.熟悉函数信号发生器的面板及面板部件的功能2.函数信号输出3.外测频率四、实验内容2.函数信号输出(正弦波、三角波、方波)实验步骤：(1)开机预热十分钟(注：占空比开关、测频开关、衰减开关都事先弹出)；(2)将信号输出端通过连线接到示波器Y通道输入端(统一用CH1通道)；(3)调节信号发生器，输出1kHz、2.0Vp-p的方波；(4)适当调节示波器，观测信号，记录测量结果； 输出1kHz、2.0Vp-p的方波四、实验内容由图示可得测量值：Vp-p=______,T=______；t/DivV/Div四、实验内容(5)调节信号发生器，输出10kHz、3Vp-p的三角波；(6)适当调节示波器，观测信号，记录测量结果；V/Divt/Div由图示可得测量值：Vp-p=______,T=______；四、实验内容(7)打开占空比开关，调节占空比旋钮，从示波器上观测输出波形的改变，记录实验现象；实验现象：______________________________；四、实验内容(8)调节信号发生器，输出100kHz、10Vp-p的正弦波；(9)适当调节示波器，观测信号，记录测量结果；t/Div由图示可得测量值：Vp-p=______,T=______；四、实验内容(10)20dB衰减后的实验现象记录：示波器上显示Vp-p1=_____,实际信号Vp-p2=____ _；40dB衰减后的实验现象记录：示波器上显示Vp-p1=_____,实际信号Vp-p2=____ _；四、实验内容3.外测频率实验步骤：(1)将一台函数信号发生器A产生1KHz，2.0Vp-p的方波信号；(2)将另一台函数信号发生器B的外测频率开关打开(滤波键需按下、占空比开关关闭)；(3)将A输出的信号接到B的外测输入端口；四、实验内容(4)记录B显示窗口的数据测量结果，完成下表；五、实验报告要求1.写出实验目的、设备和内容；2.正确记录实验现象和数据；3.简述如何输出1KHz，2.0Vp-p的正弦波信号？。
函数信号发生器说明书

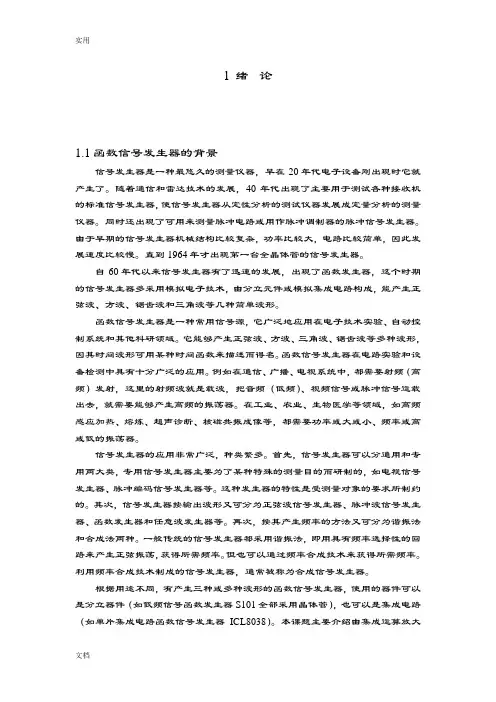

1 绪论1.1函数信号发生器的背景信号发生器是一种最悠久的测量仪器，早在20年代电子设备刚出现时它就产生了。
随着通信和雷达技术的发展，40年代出现了主要用于测试各种接收机的标准信号发生器，使信号发生器从定性分析的测试仪器发展成定量分析的测量仪器。
同时还出现了可用来测量脉冲电路或用作脉冲调制器的脉冲信号发生器。
由于早期的信号发生器机械结构比较复杂，功率比较大，电路比较简单，因此发展速度比较慢。
直到1964年才出现第一台全晶体管的信号发生器。
自60年代以来信号发生器有了迅速的发展，出现了函数发生器，这个时期的信号发生器多采用模拟电子技术，由分立元件或模拟集成电路构成，能产生正弦波、方波、锯齿波和三角波等几种简单波形。
函数信号发生器是一种常用信号源，它广泛地应用在电子技术实验、自动控制系统和其他科研领域。
它能够产生正弦波、方波、三角波、锯齿波等多种波形，因其时间波形可用某种时间函数来描述而得名。
函数信号发生器在电路实验和设备检测中具有十分广泛的应用。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域，如高频感应加热、熔炼、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。
信号发生器的应用非常广泛，种类繁多。
首先，信号发生器可以分通用和专用两大类，专用信号发生器主要为了某种特殊的测量目的而研制的，如电视信号发生器、脉冲编码信号发生器等。
这种发生器的特性是受测量对象的要求所制约的。
其次，信号发生器按输出波形又可分为正弦波信号发生器、脉冲波信号发生器、函数发生器和任意波发生器等。
再次，按其产生频率的方法又可分为谐振法和合成法两种。
一般传统的信号发生器都采用谐振法，即用具有频率选择性的回路来产生正弦振荡，获得所需频率。
但也可以通过频率合成技术来获得所需频率。
利用频率合成技术制成的信号发生器，通常被称为合成信号发生器。
DDS函数信号发生器
14、扫描间隔时间设定：每个频率步进的间隔时间
按〖选项4〗软键，选中“间隔时间 ”，
用数字键或调节旋钮设定间隔时间值。
15、手动扫描：功能选择为“A 路扫频”后，频率扫描开
始进行。 按〖选项5〗软键，选中“手动扫描 ”，
扫描过程即刻停止，输出信号的状态不再改变，此后，每 按一次〖选项5〗软键，扫描过程运行一步。这样可以逐点 观察扫描过程的细节变化。
B 路单频： 按【单频】键，选中“B 路单频”功
能1、B 路频率设定：B路的频率的设定与A路相类同，但是B 路不能进行周期设定。
2、B 路幅度设定： B 路幅度只能设定峰峰值Vpp、没有 衰减和直流偏移功能。
按〖选项3〗软键，选中“B路幅度”。 再按数字键或调节旋钮选择幅度，单位〖V〗、〖mV〗
2、B 路波形选择：B 路波形以32个数字序号表示32种波形
参数菜单
A 路幅度选择 A 路衰减
A 路偏移设定 输出开关
4、基本操作：
A 路单频：按【单频】键，选中“A 路单频” 功能。
1、A 路频率设定：例 设定频率值 3.5kHz
按〖选项1〗软键，选中“A 路频率”， （1）数字键入 按数字键【3】【•】【5】再按单位键〖kHz〗确定。 （2）旋钮调节 按【＜】、【＞】键移动数据中的白色光标指示位 ，
9、A 路谐波设定：使B路信号作为A路信号的N次谐波
（1）按〖选项4〗软键，选中“A 路谐波”。 可用数字键或调节旋钮输入A路谐波次数值，B路频率即变为 A路频率的设定倍数，即B路信号成为A路信号的N次谐波。
（2）按〖选项4〗软键，选中“A B相差”。 可用数字键或调节旋钮设置A B两路信号的相位差。（相 差设置在A路频率为10Hz～100kHz范围内有效。） 把两路信号连接到示波器上，改变A B两路信号的相位差， 可以做出各种稳定的李沙育图形。
函数信号发生器F120使用说明
第一章 概述………………………………………………………1 第二章 主要特征…………………………………………………1 第三章 技术参数…………………………………………………2
一、 函数信号发生器……………………………………… 2 二、 计数器………………………………………………… 4 三、 其它…………………………………………………… 5 第四章 面板说明…………………………………………………6 一、 显示说明…………………………………………………6 二、 前面板说明…………………………………………… 7 三、 后面板说明…………………………………………… 11 第五章 使用说明……………………………………………… 12 一、 测量、试验的准备工作……………………………… 12 二、 函数信号输出使用说明…………… ……………… 12 三、 计数使用说明………………………………………… 31 第六章 遥控操作使用说明…………………………………… 32 第七章 注意事项与检修……………………………………… 47 第八章 仪器整套设备及附件………………………………… 49
6、猝发模式具有相位连续调节功能。 7、频率扫描输出可任意设置起点、终点频率。 8、相位调节分辨率达 0.1 度。 9、调幅调制度 1% ~ 120% 可任意设置。 10、输出波形达 30 余种。 11、具有频率测量和计数的功能。 12、机箱造型美观大方，按键操作舒适灵活。
3 技术 指标
一、函数发生器
3、幅度特性
幅度范围（频率≤40MHz）：2mV ~ 20Vp-p（高阻），1mV ~ 10Vp-p（50Ω ）
幅度范围（频率>40MHz）：2mV ~ 4Vp-p（高阻），1mV ~ 2Vp-p（50Ω ）
函数信号发生器功能函数信号发生器怎么用
函数信号发生器功能-函数信号发生器怎么用————————————————————————————————作者：————————————————————————————————日期：函数信号发生器功能，函数信号发生器怎么用函数信号发生器是一种信号发生装置，能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。
频率范围可从几个微赫到几十兆赫，由0.1Hz~2MHz分七个频率档，各档级之间有很宽的覆盖度，频率段、频率值、波形选择均由LCD显示。
信号的最大幅度可达20Vp-p。
脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。
并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能。
除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz。
计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。
读数直观、方便、准确。
电压用LED显示。
还具有VCF输入控制功能。
一、面板说明见下图面板说明序号面板标志名称作用1 电源电源开关按下开关，电源接通，电源指示灯亮2波形波形选择1、输出波形选择2、与13、19配合使用可得到正负相锯齿波和脉冲波3 频率频率选择开关频率选择开关与“9”配合选择工作频率外测频率时选择闸门时间4 Hz 频率单位指示频率单位，灯亮有效5 KHz 频率单位指示频率单位，灯亮有效6 闸门闸门显示此灯闪烁，说明频率计正在工作7 溢出频率溢出显示当频率超过5个LED所显示范围时灯亮8 频率LED 所有内部产生频率或外测时的频率均由此5个LED显示9 频率调节频率调节与“3”配合选择工作频率1 0 直流/拉出直流偏置调节输出拉出此旋钮可设定任何波形的直流工作点，顺时针方向为正，逆时针方向为负11压控输入压控信号输入外接电压控制频率输入端12TTL输出TTL输出输出波形为TTL脉冲，可做同步信号1 3 幅度调节反向/拉出斜波倒置开关幅度调节旋钮1、与“19”配合使用，拉出时波形反向2、调节输出幅度大小1450Ω输出信号输出主信号波形由此输出，阻抗为50Ω1衰减输出衰减按下按键可产生－20dB/－40dB衰减516VmVp-p 电压LED1 7外测－20dB外接输入衰减－20dB1、频率计内测和外测频率（按下）信号选择2、外测频率信号衰减选择，按下是信号衰减20dB1 8 外测输入计数器外信号输入端外测频率时，信号由此输出1 9 50 Hz输出50 Hz固定信号输出50 Hz固定频率正弦波由此输出2AC220V 电源插座50 Hz 220V交流电源由此输出2 1 FUSE：0.5A电源保险丝盒安装电源保险丝2 2 标准输出10MHz标频输出10MHz标频信号由此输出二、函数信号发生器技术参数1函数发生器产生正弦波、三角波、方波、锯齿波和脉冲波。
函数信号发生器使用说明
EE1641C~EE1643C型函数信号发生器/计数器使用说明书共 11 张2004年 10 月1 概述1.1 定义及用途本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号，并具有多种调制方式以及外部测频功能，故定名为EE1641C型函数信号发生器/计数器、EE1642C（EE1642C1）型函数信号发生器/计数器、EE1643C型函数信号发生器/计数器。
本仪器是电子工程师、电子实验室、生产线及教学、科研需配备的理想设备。
1.2 主要特征1.2.1 采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比。
1.2.2 采用单片微机电路进行整周期频率测量和智能化管理，对于输出信号的频率幅度用户可以直观、准确的了解到（特别是低频时亦是如此）。
因此极大的方便了用户。
1.2.3 该机采用了精密电流源电路，使输出信号在整个频带内均具有相当高的精度，同时多种电流源的变换使用，使仪器不仅具有正弦波、三角波、方波等基本波形，更具有锯齿波、脉冲波等多种非对称波形的输出，同时对各种波形均可以实现扫描、FSK调制和调频功能，正弦波可以实现调幅功能。
此外，本机还具有单次脉冲输出。
1.2.4 整机采用中大规模集成电路设计，优选设计电路，元件降额使用, 以保证仪器高可靠性，平均无故障工作时间高达数千小时以上。
1.2.5 机箱造型美观大方，电子控制按纽操作起来更舒适，更方便。
2 技术参数2.1 函数信号发生器技术参数2.1.1 输出频率a) EE1641C：0.2Hz～3MHz 按十进制分类共分七档b) EE1642C：0.2Hz～10MHz 按十进制分类共分八档c) EE1642C1：0.2Hz～15MHz 按十进制分类共分八档d) EE1643C：0.2Hz～20MHz 按十进制分类共分八档每档均以频率微调电位器实行频率调节。
2.1.2 输出信号阻抗a) 函数输出：50Ωb) TTL同步输出：600Ω2.1.3 输出信号波形a) 函数输出（对称或非对称输出）：正弦波、三角波、方波b) 同步输出：脉冲波2.1.4 输出信号幅度a) 函数输出：≥20Vp–p±10%（空载）；（测试条件：fo≤15MHz，0dB衰减）≥14Vp–p±10%（空载）；（测试条件：15MHz≤fo≤20MHz，0dB衰减）b) 同步输出：TTL电平：“0”电平：≤0.8V，“1”电平：≥1.8V（负载电阻≥600Ω）CMOS电平：“0”电平：≤4.5V，“1”电平：5V～13.5V可调（fo≤2MHz）c) 单次脉冲：“0”电平：≤0.5V，“1”电平：≥3.5V2.1.5 函数输出信号直流电平(offset)调节范围：关或（–10V～+10V）±10%（空载)[“关”位置时输出信号所携带的直流电平为：＜0V±0.1V，负载电阻为：50Ω时，调节范围为（–5V～+5V）±10%]2.1.6 函数输出信号衰减：0dB、20dB、40dB和60dB（0dB衰减即为不衰减）2.1.7 输出信号类型：单频信号、扫频信号、FSK调制信号、调频信号和调幅信号2.1.8 函数输出占空比（SYM）调节范围：关或20%～80%（“关”位置时输出波形为对称波形，误差：≤2%）2.1.9 内扫描：a) 扫描方式：线性/对数扫描方式b) 扫描时间：10ms～5s ±10%c) 扫描宽度：≥1频程2.1.10内部FSK调制：a) 调制频率：1kHzb) 频偏范围：0～≥5％2.1.11内调频：a) 调制频率：1kHzb) 频偏范围：0～≥5％2.1.12内调幅：a) 调制度：0～100％±5%b) 调制频率：1kHzc) 载波频率：1、10、10M档无调幅2.1.13外调频：a) 输入信号幅度：0V～2Vb) 输入信号周期：10ms～5sc) 输入阻抗：约100kΩd) 频偏范围：0～≥5％2.1.14外调幅：a) 输入信号幅度：0V～2Vb) 输入信号周期：10ms～5sc) 输入阻抗：约100kΩd) 调制度：0～100％e) 载波频率：1、10、10M档无调幅2.1.15 输出信号特征：a) 正弦波失真度：＜0.8%（测试条件：fo=1kHz、Uo=10Vp–p）b) 三角波线性度：＞90%（输出幅度的10%~90%区域）c) 脉冲波上升/下降沿（输出幅度的10％～90％）时间：≤20ns（测试条件：fo=2MHz、Uo=10Vp–p）脉冲波、上升、下降沿过冲：≤5%V0（50Ω负载）2.1.16 输出错接检测电压：≥±15V最大反向输入电压为±30V（测试条件：直流电平旋钮旋至“关”）2.1.17 输出信号频率稳定度：±0.1%/min（测试条件：频档选择在1k档，整机预热15min）2.1.18 幅度显示a) 显示位数：三位（小数点自动定位）b) 显示单位：Vp–p或mVp–p 、Vrms或mVrmsc) 显示误差：V0±20%±1个字（V0输出信号的峰峰幅度值，负载电阻为50Ω）（负载电阻大于等于1MΩ时V0读数需乘2 ）d) 分辩率（50Ω负载）： 0.1Vp–p (衰减0dB)10mVp–p (衰减20dB)2.1.19 频率显示：a) 显示范围： 0.200Hz～20000kHzb) 显示有效位数：五位（10.000Hz～20000kHz）四位（0.200Hz～9.999Hz）2.1.20 单次脉冲输出：“0”电平：≤0.5V；“1”电平：≥3.5V2.2 频率计数器技术参数2.2.1 频率测量范围：0.2Hz～100000kHz2.2.2 输入电压范围（衰减器为0dB）：a) 50mV–2V (10Hz～20000kHz)b) 100mV～2V (0.2Hz～10Hz、20000kHz～100000kHz)2.2.3 输入阻抗：500kΩ/30pF2.2.4 波形适应性：正弦波、方波2.2.5 滤波器截止频率：大约100kHz（带内衰减，满足最小输入电压要求）2.2.6 测量时间：0.1s (fi≥10Hz)单个被测信号周期(fi＜10Hz)2.2.7 显示方式显示范围：0.2Hz～100000kHz显示位数：八位2.2.8 测量误差：时基误差±触发误差（触发误差：单周期测量时被测信号的信噪比优于40dB，则触发误差小于等于0.3%）2.2.9 时基2.2.9.1 标称频率：10MHz2.2.9.2 频率稳定度：±5×10–5/d2.3 点频输出技术参数（选件）2.3.1 输出波形：正弦波2.3.2 输出频率：50Hz2.4 功率输出技术参数（选件）2.4.1 输出功率：≥10W（4Ω负载）2.4.2 输出波形：正弦波2.4.3 输出频率范围：20Hz～40kHz2.5 电源适应性及整机功耗2.5.1 电压：220V±10%2.5.2 频率：50Hz±5%2.5.3 功耗：≤30V A2.6 外形尺寸及重量2.6.1 外形尺寸：l×b×h，mm：250×235×902.6.2 质量：约3.5kg2.7 工作环境组别：II组（0°C～+40°C）3 工作原理3.1 如图1所示，整机电路由一片单片机进行管理，主要工作为：a) 控制函数发生器产生的频率；b) 控制输出信号的波形；c) 测量输出的频率或测量外部输入的频率并显示；d) 测量输出信号的幅度并显示；3.2 函数信号由专用的集成电路产生，该电路集成度大，线路简单精度高并易于与微机接口，使得整机指标得到可靠保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
函数信号发生器使用说明
1－1 SG1651A函数信号发生器使用说明
一、概述
本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。
能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。
TTL可与主信号做同步输出。
还具有VCF输入控制功能。
频率计可做内部频率显示，也可外测1Hz~的信号频率，电压用LED显示。
二、使用说明
面板标志说明及功能见表1和图1
图1
表1
序
面板标志名称作用号
1电源电源开关按下开关，电源接通，电源指示灯亮
2
1、输出波形选择
波形波形选择
2、与1
3、19配合使用可得到正负相锯齿波和脉
DC1641数字函数信号发生器使用说明
一、概述
DC1641使用LCD显示、微处理器（CPU）控制的函数信号发生器，是一种小型的、由集成电路、单片机与半导体管构成的便携式通用函数信号发生器，其函数信号有正弦波、三角波、方波、锯齿波、脉冲五种不同的波形。
信号频率可调范围从~2MHz，分七个档级，频率段、频率值、波形选择均由LCD显示。
信号的最大幅度可达20Vp-p。
脉冲的占空比系数由10%~90%连续可调，五种信号均可加±10V的直流偏置电压。
并具有TTL电平的同步信号输出，脉冲信号反向及输出幅度衰减等多种功能。
除此以外，能外接计数输入，作频率计数器使用，其频率范围从10Hz~10MHz（50、100MHz[根据用户需要]）。
计数频率等功能信息均由LCD显示，发光二极管指示计数闸门、占空比、直流偏置、电源。
读数直观、方便、准确。
二、技术要求
函数发生器
产生正弦波、三角波、方波、锯齿波和脉冲波。
2.1.1函数信号频率范围和精度
a、频率范围
由~2MHz分七个频率档级LCD显示，各档级之间有很宽的覆盖度，
如下所示：
频率档级频率范围（Hz）
1 ~2
10 1~20
100 10~200
1K 100~2K
10K 1K ~20K
100K 10K ~200K
1M 100K ~2M
频率显示方式：LCD显示，发光二极管指示闸门、占空比、直流偏置、电源。
b、频率精度：±（1个字±时基精度）
2.1.2 正弦波失真度
10~30Hz，〈3%
30Hz~100KHz，≤1%
2.1.3 方波响应
前沿/后沿≤100ns（开路）
2.1.4 同步输出信号的幅度与前沿
a、幅度（开路）：≥3Vp-p
b、前沿：Tr≤35ns
2.1.5 最大输出幅度（开路）
a、F〈1MHz 最大输出幅度≥20Vp-p
b、1MHz≤F≤2MHz 最大输出幅度≥16Vp-p
2.1.6 直流偏置（开路），最大直流偏置±10V
2.1.7 输出阻抗Z Zo=50±5Ω
2.1.8 占空比
脉冲的占空比与锯齿波的上升，下降沿可连续变化，其变化范围在10%~90%。
2.1.9 压空振荡（VCF）
外加直流电压0~+5V变化时，对应的频率变化在100：1。
频率计数器
LCD显示计数频率，发光二极管指示：闸门、占空比、直流偏置、电源。
2.2.1 计数器频率范围
a、计数输入（）10Hz~10MHz（50、100MHz）。
b 、函数信号输出（OUTPUT ）~2MHz 。
2.2.2闸门时间：，，1s ，10s 由CPU 自动控制。
2.2.3 计数精度：±（1个字±时基误差）
时基误差：10MHz ±50ppM （10℃40℃） 2.2.4 计数器输入灵敏度 （衰减器置0dB ）
正弦波：10Hz~10MHz ≥30mV
（rms ）
[10MHz~100MHz ≥60mV
（rms ）]
2.2.5 最大计数电压幅度
a 、“ATT ”置衰减比“0dB ”，最大正弦波计数输入为1V （rms ）
b 、“ATT ”置衰减比“30dB ”，最大正弦波计数输入为5V （rms ） 2.2.6 最大允许输入电压：400V （DC+peak AC ） 2.2.7 频率计数器输入阻抗 （AC 耦合）
电阻分量约 500k Ω 并联电容约
100pF
三、结构特征
前面板上各控制机件的名称和作用见图1
图1
3.1.1 电源开关
3.1.2 LCD 显示屏：各参数在屏上的显示区域见图2
图2
11 12 13 14
显
A：波形显示区：显示当前仪器所选定的波形，可在正弦波、三角波、方波之间循环，可由（12）（13）两只按键循环选择。
B：频率段显示区：显示当前仪器所选定的频率段，可在1、10、100、1K、10K、100K、1MHz之间循环，由（12）（13）两只按键选择。
C：衰减比显示区：可在0dB、20dB 、40dB、60dB之间循环、由（12）（13）两只按键选择。
D：内计频或外计频功能选择显示区，INT、EXT由（12）（13）两只按键选择。
E：频率值显示区：显示当前仪器内部或外部信号的频率值。
3.1.3 外计频信号输入端
3.1.4 压控振荡输入[VCFIN]
当一个外部直流电压0~15V由VCF IN输入时，函数发生器的信号频率变化为100：1。
3.1.5同步输出信号[TTL/SYNC OUT]
该连接器端口提供一个与TTL电平相兼容的输出信号，其输出频率与LCD显示频率一致。
3.1.6信号输出[OUTPUT]
该连接器为正弦波、方波、三角波、脉冲、锯齿波等信号输出端口。
3.1.7输出信号幅度调节旋钮：
可连续调节信号的输出幅度大小。
3.1.8直流偏置控制调节按钮[]
当该按钮拉出时，直流偏置电压加到输出信号上，其范围在-10V~+10V之间变化。
3.1.9占空比控制调节旋钮：
当该旋钮拉出时有效；该旋钮用来调节锯齿波、方波、三角波的占空比，当旋钮按入时为校准状态，此时，占空比为50%，拉出时为非校准状态，占空比可调范围为10%~90%。
注：当输出为正弦波时占空比控制调节旋钮应按到底，置为校准状态。
3.1.10频率调节开关：本旋钮可在相应的频段内连续调节函数信号输出频率。
3.1.11函数功能选择键：
与3.2.14按键配合使用，向左或向右选择仪器的不同功能。
波形—频段—衰减比—内外（计频）—波形之间循环。
3.1.12函数方式选择按键：
与3.2.13配合使用，可在仪器的某个功能下选择仪器的不同工作方式。
3.1.13函数方式选择按键：
与3.2.13配合使用，可在仪器的某个功能下选择仪器的不同工作方式。
3.1.14函数功能选择按键：
与3.2.11按键配合使用，向左或向右选择仪器的不同功能。
波形—频段—衰减比—内外（计频）—波形之间循环。
3.1.15电源插座
供电电源用220V，内带保险丝，保险丝为。
四、使用说明
置（8）（9）为按入状态。
使用首先将电源线插入本机后面板上的电源插座内，然后按电源开关[POWER]，仪器面板右上角的“电源指示灯”亮，LCD上显示“达春电子”1秒钟，待预热半小时后仪器就能稳定工作。
根据使用的需要，如果需要函数信号，则按（11）、（14）中的一个按键，选择所需波形（见LCD的相应的显示区），若需要输出锯齿波或脉冲，应置占空比旋钮于非校正位置，并调节该控制器到所需要的占空周期。
按（11）、（14）中的一个按键使仪器的当前可调节状态至于“频率段”，然后再按（12）、（13）中的一个按键使仪器置于所需频段，然后调节频率调节旋钮与所
需要的信号频率符合为止。
调节幅度控制器（7）到所需要的信号幅度。
置直流偏置控制器[]（8）于所需要的直流电平。
若需要TTL电平兼容信号，则可使用同步TTL—输出（5）来得到与输出信号频率相同的同步输入信号。
压控振荡频率
在压控振荡输入端[VCFIN]（4）输入一个外加的固定直流电压0~5V时，对应得信号频率变化大于100：1。
注意：
（1）为得到使用说明书中所示的技术性能指标，仪器必须预热半小时后，在环境温度为10℃~40℃，湿度为≤90%（+40℃）且无强烈的电磁干扰的情况下使用。
（2）对输出端[OUTPUT]（6），同步信号输出端[SYNC]（5），压控输入端[VCFIN]（4）不应馈入大于10V的（AC+DC）的直流电平，否则会损坏仪器。
本机作外接频率计用
按（11）、（14）中的一个按键使仪器的当前可调节状态置于“INT或EXT（内，外计频）”再按（12）、（13）中的一个按键使仪器的当前状态置于“EXT”（外计频方式），输入信号的大小要求按技术要求。
（10Hz~10MHz）输入的灵敏度≥30mV （rms），即峰峰值约为70mV，（10MHz~100MHz）为60mV（rms），即峰峰值约为170mV。
