函数信号发生器的使用方法
FG -002C函数信号发生器使用说明
FG -002C函数信号发生器使用说明面板旋钮按键功能及使用介绍1．EXT COUNTER IN——外测频信号输入端当外测频信号由此输入时，COUNTER按钮应处于按下状态，此时频率显示窗口显示外部输入信号的频率。
2．VCF IN——外测频控制信号输入端⑴．输入电压范围：0~10V（DC+AC峰值）⑵．频率变化范围：≥100∶13．DC OFFSET（Pull）——输出函数信号直流电平补偿调节旋钮当此旋钮被拉出时，调节范围为-5V~+5V（50Ω负载），调节旋钮未被拉出时，为0电平补偿。
4．SYM（Pull）——输出波形对称性调节旋钮此旋钮被拉出时，调节此旋钮可改变输出信号的对称性，对称性变化范围在10∶1到1∶10。
此旋钮未被拉出时，输出对称信号。
5．TTL/CMOS OUT——TTL/CMOS电平输出端6．RATE——扫描速度调节旋钮扫描速度（RATE旋钮）在20ms~2s（50hz to 0.5Hz）之间可调。
7．SWEEP WIDTH（Pull）——扫描宽度调节旋钮此旋钮被拉出时，调节此旋钮可以改变扫描宽度。
扫描宽度从1∶1到100∶1之间可调。
8．OUT PUT——函数信号输出端空载时，输出电压为20Vp-p,当负载为50Ω时，输出电压为10Vp-p。
9．ATT（Attenuator）——函数信号输出幅度衰减按钮按下此按钮，输出信号幅度被衰减20dB（衰减10倍）。
10．COUNTER——扫描/计数按钮（频率计数器功能）当COUNTER被按下时为频率计数功能，此时被测信号从EXT COUNTER IN 端输入⑴．6位数码管显示，显示频率范围在0.2Hz~50MHz⑵．精度：时基误差为±1个字⑶．输入灵敏度：KHz范围内为100mV；MHz范围时为300mV⑷．最大输入电压：150Vrms at 1KHz11．FREQUENCY——输出函数信号频率调节旋钮12．AMPL——输出函数信号幅度调节旋钮13．FUNCTION——输出函数信号波形选择按钮14．Power电源开关15．FREQUENCY RANGE（Hz）——频率范围选择按钮16.显示屏17. TTL/COMS电平调节旋钮当TTL/CMOS（Pull）旋钮未被拉出时，输出TTL电平，且上升/下降沿时间小于25ns。

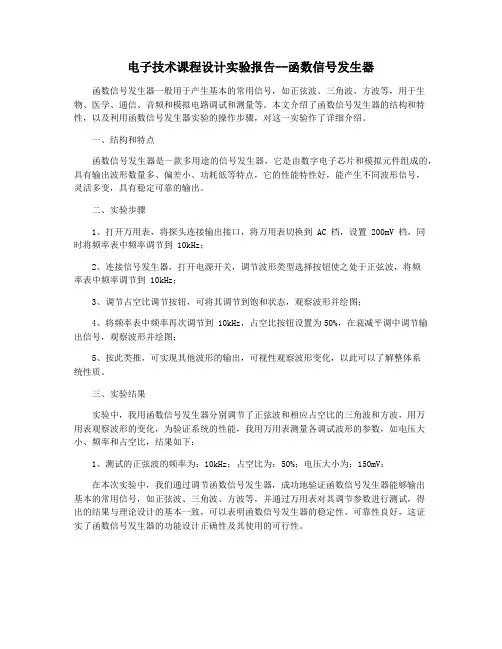

电子技术课程设计实验报告--函数信号发生器
电子技术课程设计实验报告--函数信号发生器函数信号发生器一般用于产生基本的常用信号，如正弦波、三角波、方波等，用于生物、医学、通信、音频和模拟电路调试和测量等。
本文介绍了函数信号发生器的结构和特性，以及利用函数信号发生器实验的操作步骤，对这一实验作了详细介绍。
一、结构和特点函数信号发生器是一款多用途的信号发生器，它是由数字电子芯片和模拟元件组成的，具有输出波形数量多、偏差小、功耗低等特点，它的性能特性好，能产生不同波形信号，灵活多变，具有稳定可靠的输出。
二、实验步骤1、打开万用表，将探头连接输出接口，将万用表切换到 AC 档，设置 200mV 档，同时将频率表中频率调节到 10kHz；2、连接信号发生器，打开电源开关，调节波形类型选择按钮使之处于正弦波，将频率表中频率调节到 10kHz；3、调节占空比调节按钮，可将其调节到饱和状态，观察波形并绘图；4、将频率表中频率再次调节到 10kHz，占空比按钮设置为50%，在衰减平调中调节输出信号，观察波形并绘图；5、按此类推，可实现其他波形的输出，可视性观察波形变化，以此可以了解整体系统性质。
三、实验结果实验中，我用函数信号发生器分别调节了正弦波和相应占空比的三角波和方波，用万用表观察波形的变化，为验证系统的性能，我用万用表测量各调试波形的参数，如电压大小、频率和占空比，结果如下：1、测试的正弦波的频率为：10kHz；占空比为：50%；电压大小为：150mV；在本次实验中，我们通过调节函数信号发生器，成功地验证函数信号发生器能够输出基本的常用信号，如正弦波、三角波、方波等，并通过万用表对其调节参数进行测试，得出的结果与理论设计的基本一致，可以表明函数信号发生器的稳定性、可靠性良好，这证实了函数信号发生器的功能设计正确性及其使用的可行性。
VC2002 函数信号发生器使用说明书
VC2002函数信号发生器使用说明书VC2002是胜利公司生的一种精密的测试仪器。
它可以连续的输出正弦波，三角波和方波等函数波形。
它的频率和幅度均可连续调节。
本仪器是工程师、电子实验室、生产线及教学需配备的理想设备。
1．主要特征a.采用单片微处理器CPU控制整机运行和显示，智能化程度高，便于操作和使用。
b.采用了大规模的单片集成精密函数发生器，使得整机性能优越，性能价格比高。
c.采用大规模集成电路设计，保证仪器高可靠性和高稳定性。
2．技术参数a.输出频率：频率：0.2Hz – 2MHz，按每档十倍频程覆盖率分类，共分7档，具体频率如下：1档0.2Hz – 2Hz2档2Hz – 20Hz3档20Hz – 200Hz4档200Hz – 2KHz5档2KHz – 20KHz6档20KHz – 200KHz7档200KHz – 2MHzb.输出信号阻抗：50Ωc.输出信号波形：正弦波、三角波、方波d.输出信号幅度：（1MΩ负载）正弦波：不衰减（1Vp-p – 18Vp-p）±10% 连续可调衰减20dB（0.1Vp-p –1.8Vp-p）±10% 连续可调衰减40dB（10mVp-p – 180mVp-p）±10% 连续可调方波：不衰减（1Vp-p –20Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 2Vp-p）±10% 连续可调衰减40dB（10mVp-p – 200mVp-p）±10% 连续可调三角波：不衰减（1Vp-p –16Vp-p）±10% 连续可调衰减20dB（0.1Vp-p – 1.6Vp-p）±10% 连续可调衰减40dB（10mVp-p – 160mVp-p）±10% 连续可调说明：对于50Ω负载，数值应为上述值的二分之一。
e.函数输出占空比调节20% - 80% ±5% 连续可调。

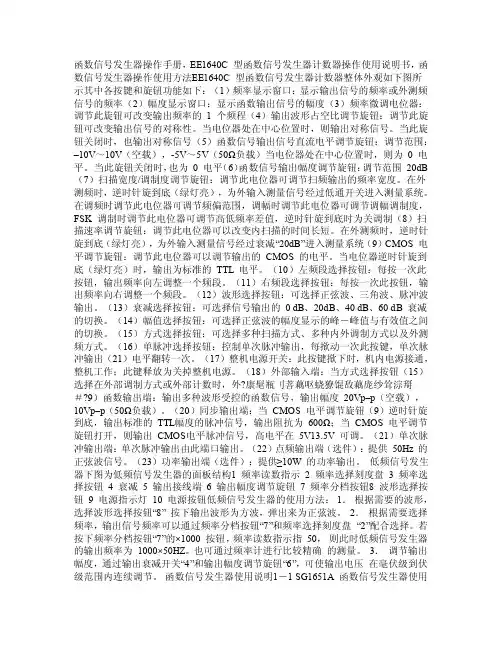

函数信号发生器
函数信号发生器操作手册，EE1640C 型函数信号发生器计数器操作使用说明书，函数信号发生器操作使用方法EE1640C 型函数信号发生器计数器整体外观如下图所示其中各按键和旋钮功能如下：（1）频率显示窗口：显示输出信号的频率或外测频信号的频率（2）幅度显示窗口：显示函数输出信号的幅度（3）频率微调电位器：调节此旋钮可改变输出频率的1 个频程（4）输出波形占空比调节旋钮：调节此旋钮可改变输出信号的对称性。
当电位器处在中心位置时，则输出对称信号。
当此旋钮关闭时，也输出对称信号（5）函数信号输出信号直流电平调节旋钮：调节范围：–10V～10V（空载），-5V～5V（50Ω负载）当电位器处在中心位置时，则为0 电平。
当此旋钮关闭时，也为0 电平（6）函数信号输出幅度调节旋钮：调节范围20dB （7）扫描宽度/调制度调节旋钮：调节此电位器可调节扫频输出的频率宽度。
在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过低通开关进入测量系统。
在调频时调节此电位器可调节频偏范围，调幅时调节此电位器可调节调幅调制度，FSK 调制时调节此电位器可调节高低频率差值，逆时针旋到底时为关调制（8）扫描速率调节旋钮：调节此电位器可以改变内扫描的时间长短。
在外测频时，逆时针旋到底（绿灯亮），为外输入测量信号经过衰减―20dB‖进入测量系统（9）CMOS 电平调节旋钮：调节此电位器可以调节输出的CMOS 的电平。
当电位器逆时针旋到底（绿灯亮）时，输出为标准的TTL 电平。
（10）左频段选择按钮：每按一次此按钮，输出频率向左调整一个频段。
（11）右频段选择按钮：每按一次此按钮，输出频率向右调整一个频段。
（12）波形选择按钮：可选择正弦波、三角波、脉冲波输出。
（13）衰减选择按钮：可选择信号输出的0 dB、20dB、40 dB、60 dB 衰减的切换。
（14）幅值选择按钮：可选择正弦波的幅度显示的峰－峰值与有效值之间的切换。
（15）方式选择按钮：可选择多种扫描方式、多种内外调制方式以及外测频方式。

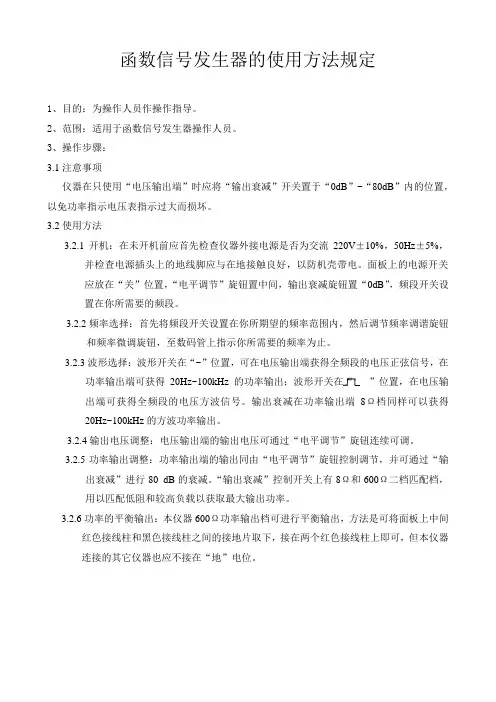

函数信号发生器的使用方法规定
函数信号发生器的使用方法规定1、目的：为操作人员作操作指导。
2、范围：适用于函数信号发生器操作人员。
3、操作步骤：3.1注意事项仪器在只使用“电压输出端”时应将“输出衰减”开关置于“0dB”~“80dB”内的位置，以免功率指示电压表指示过大而损坏。
3.2使用方法3.2.1开机：在未开机前应首先检查仪器外接电源是否为交流220V±10%，50Hz±5%，并检查电源插头上的地线脚应与在地接触良好，以防机壳带电。
面板上的电源开关应放在“关”位置，“电平调节”旋钮置中间，输出衰减旋钮置“0dB”，频段开关设置在你所需要的频段。
3.2.2频率选择：首先将频段开关设置在你所期望的频率范围内，然后调节频率调谐旋钮和频率微调旋钮，至数码管上指示你所需要的频率为止。
3.2.3波形选择：波形开关在“~”位置，可在电压输出端获得全频段的电压正弦信号，在功率输出端可获得20Hz~100kHz的功率输出；波形开关在“”位置，在电压输出端可获得全频段的电压方波信号。
输出衰减在功率输出端8Ω档同样可以获得20Hz~100kHz的方波功率输出。
3.2.4输出电压调整：电压输出端的输出电压可通过“电平调节”旋钮连续可调。
3.2.5功率输出调整：功率输出端的输出同由“电平调节”旋钮控制调节，并可通过“输出衰减”进行80 dB的衰减。
“输出衰减”控制开关上有8Ω和600Ω二档匹配档，用以匹配低阻和较高负载以获取最大输出功率。
3.2.6功率的平衡输出：本仪器600Ω功率输出档可进行平衡输出，方法是可将面板上中间红色接线柱和黑色接线柱之间的接地片取下，接在两个红色接线柱上即可，但本仪器连接的其它仪器也应不接在“地”电位。

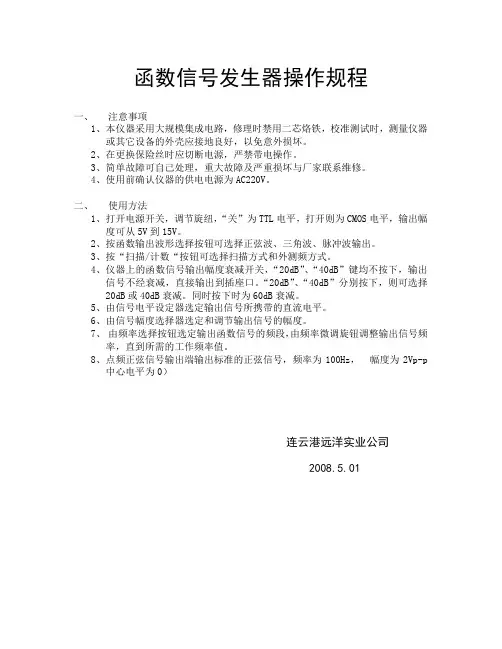

函数信号发生器操作规程
函数信号发生器操作规程
一、注意事项
1、本仪器采用大规模集成电路，修理时禁用二芯烙铁，校准测试时，测量仪器
或其它设备的外壳应接地良好，以免意外损坏。
2、在更换保险丝时应切断电源，严禁带电操作。
3、简单故障可自己处理，重大故障及严重损坏与厂家联系维修。
4、使用前确认仪器的供电电源为AC220V。
二、使用方法
1、打开电源开关，调节旋纽，“关”为TTL电平，打开则为CMOS电平，输出幅
度可从5V到15V。
2、按函数输出波形选择按钮可选择正弦波、三角波、脉冲波输出。
3、按“扫描/计数“按钮可选择扫描方式和外测频方式。
4、仪器上的函数信号输出幅度衰减开关，“20dB”、“40dB”键均不按下，输出
信号不经衰减，直接输出到插座口。
“20dB”、“40dB”分别按下，则可选择20dB或40dB衰减。
同时按下时为60dB衰减。
5、由信号电平设定器选定输出信号所携带的直流电平。
6、由信号幅度选择器选定和调节输出信号的幅度。
7、由频率选择按钮选定输出函数信号的频段，由频率微调旋钮调整输出信号频
率，直到所需的工作频率值。
8、点频正弦信号输出端输出标准的正弦信号，频率为100Hz，幅度为2Vp-p
中心电平为0）
连云港远洋实业公司
2008.5.01。
DDS函数信号发生器
14、扫描间隔时间设定：每个频率步进的间隔时间
按〖选项4〗软键，选中“间隔时间 ”，
用数字键或调节旋钮设定间隔时间值。
15、手动扫描：功能选择为“A 路扫频”后，频率扫描开
始进行。 按〖选项5〗软键，选中“手动扫描 ”，
扫描过程即刻停止，输出信号的状态不再改变，此后，每 按一次〖选项5〗软键，扫描过程运行一步。这样可以逐点 观察扫描过程的细节变化。
B 路单频： 按【单频】键，选中“B 路单频”功
能1、B 路频率设定：B路的频率的设定与A路相类同，但是B 路不能进行周期设定。
2、B 路幅度设定： B 路幅度只能设定峰峰值Vpp、没有 衰减和直流偏移功能。
按〖选项3〗软键，选中“B路幅度”。 再按数字键或调节旋钮选择幅度，单位〖V〗、〖mV〗
2、B 路波形选择：B 路波形以32个数字序号表示32种波形
参数菜单
A 路幅度选择 A 路衰减
A 路偏移设定 输出开关
4、基本操作：
A 路单频：按【单频】键，选中“A 路单频” 功能。
1、A 路频率设定：例 设定频率值 3.5kHz
按〖选项1〗软键，选中“A 路频率”， （1）数字键入 按数字键【3】【•】【5】再按单位键〖kHz〗确定。 （2）旋钮调节 按【＜】、【＞】键移动数据中的白色光标指示位 ，
9、A 路谐波设定：使B路信号作为A路信号的N次谐波
（1）按〖选项4〗软键，选中“A 路谐波”。 可用数字键或调节旋钮输入A路谐波次数值，B路频率即变为 A路频率的设定倍数，即B路信号成为A路信号的N次谐波。
（2）按〖选项4〗软键，选中“A B相差”。 可用数字键或调节旋钮设置A B两路信号的相位差。（相 差设置在A路频率为10Hz～100kHz范围内有效。） 把两路信号连接到示波器上，改变A B两路信号的相位差， 可以做出各种稳定的李沙育图形。
函数信号发生器的实现方法和使用方法 信号发生器是如何工作的
函数信号发生器的实现方法和使用方法信号发生器是如何工作的函数信号发生器是一种可以供应精密信号源的仪器，也就是俗称的波形发生器，最基本的应用就是通过函数信号发生器产生正弦波/方波/锯齿波/脉冲波/三角波等具有一函数信号发生器是一种可以供应精密信号源的仪器，也就是俗称的波形发生器，最基本的应用就是通过函数信号发生器产生正弦波/方波/锯齿波/脉冲波/三角波等具有一些特定周期性（或者频率）的时间函数波形来供大家作为电压输出或者功率输出等，它的频率范围跟它本身的性能有关，一般情况上都是可以从几毫赫甚至几微赫，甚至还可以显示输出超低频直到几十兆赫频率的波形信号源。
下面，大家就和我来了解一下它吧！函数信号发生器的实现方法:（1）用分立元件构成的函数发生器：通常是单函数发生器且频率不高，其工作不很稳定，不易调试。
（2）可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。
早期的函数信号发生器IC，如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz，无法产生更高频率的信号，调整方式也不够快捷，频率和占空比不能独立调整，二者相互影响。
（3）利用单片集成芯片的函数发生器：能产生多种波形，达到较高的频率，且易于调试。
鉴于此，美国美信公司开发了新一代函数信号发生器ICMAX038，它克服了（2）中芯片的缺点，可以达到更高的技术指标，是上述芯片望尘莫及的。
MAX038频率高、精度好，因此它被称为高频精密函数信号发生器IC。
在锁相环、压控振荡器、频率合成器、脉宽调制器等电路的设计上，MAX038都是优选的器件。
（4）利用专用直接数字合成DDS芯片的函数发生器：能产生任意波形并达到很高的频率。
但成本较高。
产生所需参数的电测试信号仪器。
按其信号波形分为四大类：①正弦信号发生器。
紧要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。
按其不同性能和用途还可细分为低频（20赫至10兆赫）信号发生器、高频（100千赫至300兆赫）信号发生器、微波信号发生器、扫频和程控信号发生器、频率合成式信号发生器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
函数信号发生器的使用方法 各种函数信号发生器面板
函数信号发生器结构及功能熟悉
幅度值显示窗口 （p-p, rms） 频率显示窗口 频段选择按钮和微调旋钮 衰减选择按钮 函数信号输出幅度调节旋钮
函数信号输出端
波形选择按钮 方出 衰 减
开关
频粗
频细 外频 输入 压控 输入 TTL 输出 输出
用信号线把函数信号发生器和示波器连接起来
部分函数信号发生器面板
AS1634 函数信号发生器 DF1631 函数信号发生器
DF1636A 函数信号发生器 DF1643B 函数信号发生器 DF1652 函数信号发生器 SG1631C 函数信号发生器
YB1632 函数信号发生器
DF1652函数信号发生器
