纸面石膏板吊顶安装工艺
纸面石膏板吊顶施工工艺
纸面石膏板吊顶施工工艺纸面石膏板吊顶施工工艺轻钢龙骨石膏板吊顶和木龙骨夹板吊顶施工吊顶施工工艺流程：熟悉图纸→结构顶放吊筋线，墙面抄水平线→打眼→安装吊筋→安装主龙骨→安副龙骨→拉线→检查主、副龙骨→隐蔽工程验收→强、弱电及消防隐蔽工程验收→封石膏板→自检→验收。
施工要求及操作要点：1、轻钢龙骨采用C50或C38不上人系列，9mm厚纸面石膏板，全牙Ф6内膨涨吊筋2、轻钢龙骨安装：大龙骨中距为1200mm，副龙骨距为400mm，吊筋距离为1200mm。
在主龙骨端部位接长处必须设置一根吊筋，第一根主龙骨距墙面不得大于150mm吊筋距强、弱电线管，消防管外径大于50mm。
3、主龙骨必须错开格棚灯位。
在格棚灯洞四周加设龙骨加固。
4、跨度比较大的房间，中间起拱高度按跨度的1%起拱。
5、主、副龙骨安装完后，必须拉线检查龙骨横平竖直，作好隐蔽工程验收。
6、石膏板安装前，在龙骨下口拉通线，控制石膏板安装时缝隙顺直，石膏板与石膏板接头处留5mm缝，固定石膏板的钉距不得大于150mm,钉帽必须入板内1~2mm。
用原子灰将缝和钉眼（钉眼要作防锈处理）批平，接缝处贴绷带。
7、龙骨吊装夹板时，应向业主建议吊装双层夹板，底层为5厘普通夹板，面层为质量较好的进口或合资3厘夹板，保证其面层不会起层、鼓泡。
安装时，应注意底层和面层夹板的拼缝必须相互错开，且在转角处，用整板开料过渡，不得在转角处留有拼缝。
8、面层拼缝要留缝3mm，且双边坡口。
在刮腻子前，用木胶粉分3次嵌填密实，并刮平。
9、吊顶夹板安装固定时，离墙距离不得小于10mm。
大面积吊顶施工工艺：本节适用于以轻钢龙骨、铝合金龙骨以及要龙骨为骨架的种类石膏板、矿棉（岩棉）吸音板、玻璃纤维板、胶合板、钙塑板、塑料板、加压水泥板以及各种金属饰面板等吊顶工程。
（一）施工准备1.材料(1) 各种材料级别、规格以及零配件应符合设计要求。
(2) 各种材料应有产品质检合格证书和有关技术资料，配套齐备。
石膏板吊顶安装工艺及质量保证措施
石膏板吊顶安装工艺及质量保证措施一、石膏板吊顶工艺：1.安装边龙骨。
根据抄出的标高控制线以及图纸标高要求，在四周墙体、柱体上铺钉边龙骨。
边龙骨安装要求牢固、顺直、标高位置准确，安装完毕后应复核标高位置是否正确。
主龙骨间距0.9米-1.2米距墙不大于0.3米，吊杆杆件间距0.9米-1.2米。
2.固定吊杆杆件采用钢制镀锌膨胀螺栓固定。
吊顶杆件长度小于1米采用6号吊杆，大于1米采用8号吊杆。
大于1.5米应加设反向支撑或加设转换层，吊杆距主龙骨端部距离不得超过300毫米，龙骨遇到较大的机电设备或通风管道时，应加设吊挂杆件。
3.安装主龙骨。
相邻两根主龙骨接头位置应错开1 200 mm 为宜。
相邻主龙骨应背向安装，相邻主龙骨挂件应采用一正一反安装，防止龙骨倾覆。
龙骨连接应采用专用连接件，并用螺栓锁紧。
主龙骨中距1 000～1 100 mm。
4.安装次龙骨、横撑龙骨。
按照龙骨布置排板图安装次龙骨,次龙骨与主龙骨应该紧贴在一起，其间距应在300~600MM，用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨两端应搭在L形边龙骨的水平翼缘上。
5.次龙骨安装完毕后安装横撑龙骨。
次龙骨安装时要求相邻次龙骨接头错开，接头位置不能在一条直线上，以防石膏板安装后吊顶下塌。
横撑龙骨安装要求位于纸面石膏板的长边接缝处。
横撑龙骨下料尺寸一定要准确，确保横撑龙骨与次龙骨连接紧密、牢固。
次龙骨和横撑龙骨安装后应进行吊顶龙骨精平，拉通线进行检查、调整。
如果房间尺寸过大，为防止通线下坠，宜在房间内适当增加标高标志杆（木枋），保证通线水平准确。
6.石膏板的安装应在自由状态下固定，防止出现弯棱、凸鼓的现象；还应在棚顶四周封闭的情况下安装固定，防止板面受潮变形。
石膏板的长边应沿纵向次龙骨铺设。
自攻螺钉与纸面石膏板边距离:面纸包封的板边以10~15 mm 为宜，切割的板边以15~20 mm为宜。
钉距以150~170mm 为宜，螺钉应与板面垂直。
轻钢龙骨纸面石膏板吊顶施工方法及施工工艺
轻钢龙骨纸面石膏板吊顶施工方法及施工工艺一、准备工作1.确认吊顶设计和图纸，检查地面是否平整，墙面是否垂直。
2.清理工作区域，移除阻挡物，确保施工区域整洁。
3.将所需的材料和工具准备齐全，如轻钢龙骨、纸面石膏板、螺钉、角铁等。
二、轻钢龙骨安装1.根据设计图纸确定轻钢龙骨的位置和间距。
2.使用量尺和细线标出轻钢龙骨的位置，确保准确无误。
3.使用螺丝刀和螺栓将轻钢龙骨固定在墙面上，轻钢龙骨与墙面的交接处应该尽量紧贴，确保牢固。
三、纸面石膏板安装1.将纸面石膏板放置在工作台上，用尺子量取尺寸，然后用切割工具将石膏板剪成所需尺寸。
2.将剪好的石膏板放置在轻钢龙骨上，调整位置使其与轻钢龙骨平行。
3.使用螺丝钉将石膏板固定在轻钢龙骨上，螺丝的间距约为20-30厘米。
四、连接和强化处理1.当安装完一块石膏板后，用灰浆填充石膏板与墙面之间的缝隙，确保连接处牢固。
2.使用边角铁将吊顶的边缘固定在墙上，使吊顶更牢固。
3.使用木方或轻钢龙骨加固吊顶的支撑，以增强整体结构的稳定性。
五、表面处理1.使用修补剂或灰浆填充螺丝钉的洞口，使其表面平滑。
2.修整石膏板之间的接缝，使其平整无缺。
3.使用手工砂光机对吊顶进行打磨，使整个吊顶表面光滑。
六、其他施工工艺1.在吊顶下方安装灯具和空调风口等设备，将电线和管道隐藏在吊顶内部。
2.涂刷或喷涂防火漆或装饰涂料对纸面石膏板进行保护和装饰。
七、验收和清理1.完成所有的施工工作后，对吊顶进行验收，确保质量符合设计要求。
2.清理工作区域，将施工过程中产生的垃圾和杂物清除干净。
以上是轻钢龙骨纸面石膏板吊顶的施工方法及工艺，通过正确的施工方式和工艺，可以实现吊顶的牢固、平整和美观。
在实际施工过程中，要严格按照设计要求和工艺要求进行施工，确保质量和安全。
纸面石膏板吊顶工艺
纸面石膏板吊顶工艺纸面石膏板吊顶工艺纸面石膏板吊顶，是一种常见的室内装修设计方法。
其优点在于能够给人带来通透、舒适的空间感受，并且具备很好的隔音、隔热、防火等功能。
这种设计方法的完成需要经过一定的工艺流程，下面我将详细的介绍一下。
第一步：测量与预设在进行纸面石膏板吊顶前，首先需要进行的是对房间进行详细的测量。
测量中需要确定吊顶的厚度、位置、形状与尺寸等相关参数。
通过测量得到的相关数据，我们可以使用计算机辅助设计软件进行预设设计，以保证吊顶的形状、大小、整体度、平直度等指标符合设计要求。
第二步：吊顶骨架的搭建在纸面石膏板吊顶中，必须要进行吊顶骨架的搭建工作。
这个工艺中需要使用钢材、木材等材料进行搭建。
首先，我们需要根据设计方案进行材料分割与制作，其次需要利用连接器连接各种材料。
通过吊顶骨架的搭建，能够有效的使吊顶具备良好的支撑强度，同时还能够保证吊顶的整体平直度。
第三步：石膏板安装完成吊顶骨架搭建后，我们需要将石膏板进行安装。
首先需要根据设计图纸进行石膏板的分割，一般来说石膏板大小要符合设计规格。
安装时需要将石膏板放置到吊顶骨架之上，并利用螺丝将石膏板与骨架进行固定。
在安装石膏板时，需要注意石膏板与天花板之间的缝隙，应保持良好的密封性，以免出现缝隙。
第四步：平整处理在石膏板的安装完毕后，必须要进行平整处理。
这个过程中需要进行打磨、焊接、补齐等工作。
通过打磨，使细小的不平整得到处理，同时还能够为后续的涂壁工艺进行良好的基准。
而焊接、补齐等工作，则是为了保证吊顶的整体平直度。
第五步：壁纸涂刷在纸面石膏板吊顶工艺的最后一个环节中，我们需要进行壁纸涂刷。
在这个环节中，首先要对吊顶进行静电除尘，以保证壁纸的附着效果。
接着，我们需要使用粘合剂完成壁纸的粘贴，同时还需要使用涂刷工具完成整体的刷漆工作。
这个过程中，需要特别注意涂刷的均匀性、拼接的美观性等细节问题。
总结来说，纸面石膏板吊顶工艺是一种比较常见的室内装修设计方法。
纸面石膏板吊顶施工工艺
纸面石膏板吊顶施工工艺纸面石膏板具有质量轻、隔声、隔热、加工性能强、施工方法简便的特点。
家庭装修中经常会用到纸面石膏板，那么对于纸面石膏板吊顶施工工艺怎样呢？一、施工工艺流程弹顶棚标高水平线→划龙骨分档线→安装管线设施→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装纸面石膏板→刷防锈漆→安装压条→石膏线条安装。
二、弹顶棚标高水平线根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周弹顶棚标高水平线。
三、划龙骨分档线按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。
四、安装主龙骨吊杆弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋筋（未预埋钢筋时可用膨胀螺栓）采用焊接连接固定，焊接部位涂刷防锈漆。
五、安装轻钢龙骨主龙骨1、配装吊杆螺母。
2、在主龙骨上安装吊挂件。
3、将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓，拧好螺母。
4、主龙骨相接处装好连接件，拉线调整标高、起拱和平直。
5、安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。
6、钉固边龙骨，采用射钉固定。
设计无要求时，射钉间距为1000㎜。
六、安装主龙骨将预埋钢筋端头弯成环形圆钩，穿8号镀锌铁丝或用ф6、ф8螺栓将主龙骨固定，未预埋钢筋时可用膨胀螺栓，并保证其设计标高。
吊顶起拱按设计要求，设计无要求时，一般为房间跨度的1/200～1/300。
七、安装次龙骨1、按已弹好的次龙骨分档线，卡放次龙骨吊挂件。
2、吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在主龙骨上，设计无要求时，一般间距为500㎜～600㎜。
3、当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。
八、安装纸面石膏板1、安装前应做好以下准备工作：所有龙骨已调整完毕；重型灯具、电扇等设备的吊杆布置完毕；吊顶内的通风、水电管道及上人吊顶内的人行或安全通道，应安装完毕，消防管道安装并调试完毕；吊顶内的灯槽、斜撑、剪刀撑等，应根据工程情况适当布置。

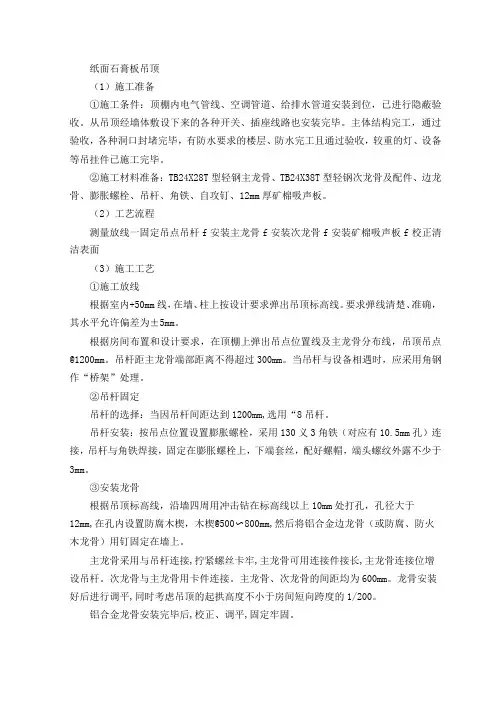

纸面石膏板吊顶
纸面石膏板吊顶（1）施工准备①施工条件：顶棚内电气管线、空调管道、给排水管道安装到位，已进行隐蔽验收。
从吊顶经墙体敷设下来的各种开关、插座线路也安装完毕。
主体结构完工，通过验收，各种洞口封堵完毕，有防水要求的楼层、防水完工且通过验收，较重的灯、设备等吊挂件已施工完毕。
②施工材料准备：TB24X28T型轻钢主龙骨、TB24X38T型轻钢次龙骨及配件、边龙骨、膨胀螺栓、吊杆、角铁、自攻钉、12mm厚矿棉吸声板。
（2）工艺流程测量放线一固定吊点吊杆f安装主龙骨f安装次龙骨f安装矿棉吸声板f校正清洁表面（3）施工工艺①施工放线根据室内+50mm线，在墙、柱上按设计要求弹出吊顶标高线。
要求弹线清楚、准确，其水平允许偏差为±5mm。
根据房间布置和设计要求，在顶棚上弹出吊点位置线及主龙骨分布线，吊顶吊点@1200mm。
吊杆距主龙骨端部距离不得超过300mm。
当吊杆与设备相遇时，应采用角钢作“桥架”处理。
②吊杆固定吊杆的选择：当因吊杆间距达到1200mm,选用“8吊杆。
吊杆安装：按吊点位置设置膨胀螺栓，采用130义3角铁（对应有10.5mm孔）连接，吊杆与角铁焊接，固定在膨胀螺栓上，下端套丝，配好螺帽，端头螺纹外露不少于3mm。
③安装龙骨根据吊顶标高线，沿墙四周用冲击钻在标高线以上10mm处打孔，孔径大于12mm,在孔内设置防腐木楔，木楔@500〜800mm,然后将铝合金边龙骨（或防腐、防火木龙骨）用钉固定在墙上。
主龙骨采用与吊杆连接,拧紧螺丝卡牢,主龙骨可用连接件接长,主龙骨连接位增设吊杆。
次龙骨与主龙骨用卡件连接。
主龙骨、次龙骨的间距均为600mm。
龙骨安装好后进行调平,同时考虑吊顶的起拱高度不小于房间短向跨度的1/200。
铝合金龙骨安装完毕后,校正、调平,固定牢固。
④安装矿棉吸声面板安装面板根据板材棱边不同，与T型铝合金龙骨骨架的连接配合分为平放搭接和企口嵌装两种方法：A、齐边板和榫边板用平放搭接；B、企口边板采用企口嵌装。
天棚吊顶木龙骨纸面石膏板的施工方法
木龙骨纸面石膏板的施工方法简单说明制作过程是：先用木龙骨做框架结构,吊顶木龙骨应涂防火涂料,挂筋做在主龙骨上.阶梯式吊顶用细木工板和木条组成。
木龙骨做好后上纸面石膏板，纸面石膏板与龙骨连接必须采用自攻螺丝，螺丝头部必须进入板面2mm左右，严禁采用枪钉，因为纸面石膏板强度低，枪钉接触面小,容易引起纸与石膏板分层，且对油漆施工造成很大麻烦。
石膏板拼接时应留有5mm左右缝隙，防止受潮膨胀引起顶面起拱。
纸面石膏板基层处理时应用防锈漆将螺丝点涂，否则锈迹会渗到表面.然后对拼缝处用弹性腻子批平，用白胶贴上绷带，随后满批，一般批刮二到三遍，干后打磨平整，最后涂涂料。
对于安装筒灯的吊顶由于纸面石膏板强度低，所以，石膏板与龙骨间应加一层夹板，这样在安装、维修筒灯时即可以防止纸面石膏板损坏，又可加增加筒灯的安装牢度。
下面给你两个方案，你自己组合一下就行了,一个是木龙骨夹板墙身施工，一个是轻钢龙骨石膏板吊顶工程。
A、轻钢龙骨石膏板吊顶工程一、施工准备吊顶采用轻钢龙骨38×1.2,大厅采用50×1.2，T型铝合金龙骨32×22×1。
1、22×22×1.1，石膏硅钙板600×600，Φ8吊杆，Φ8膨胀螺栓，角码40×40×4二、作业条件1、按照施工图纸在现场放出主控制线. 2、顶棚已按龙骨位置弹好线三、施工工艺施工顺序：弹吊点位置线弹吊顶高度线打眼安装吊杆安装主龙骨安装T 型主龙骨及小骨机电设备安装、验收安装石膏板1、根据房间50水平线，用尺竖向量至吊顶设计标高，办公室2。
6m(50线上返2。
1m,水平允许偏差±3㎜),走廊2。
3m(50线上返1。
8m)沿墙四周弹顶棚标高水平线，并在墙上画好龙骨分档线,吊杆距墙150mm，主龙骨两端距墙距不大于150mm,且每根龙骨的间距为1m，在楼板下面弹好1m×1m方格线。
开敞大办公厅吊顶起拱20mm，小办公室起拱5mm。
纸面石膏板吊顶工程施工工艺标准(J331-2004)
5 施工准备
5.1 作业条件 5.1.1 结构施工时，应在现浇钢筋混凝土板或预制楼板板缝中，按设计预埋吊顶固定件，如设计无要 求时，可预埋 ф6～ф10 钢筋或扁铁，间距 1000 ㎜左右。 5.1.2 吊顶在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口等处进行构造处理，经鉴 定认可后再大面积施工。 5.1.3 安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交 接检验。 5.1.4 搭好吊顶施工操作手用架子。
8 质量标准
3
筑龙网
J331—2004
8.1 主控项目 8.1.1 吊顶标高、尺寸、起拱和造型应符合设计要求。 8.1.2 纸面石膏板的品种、规格等应符合设计要求。 8.1.3 吊杆、龙骨和纸面石膏板的安装必须牢固。 8.1.4 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应进行表面 防腐处理；木吊杆、龙骨应进行防腐、防火处理。 8.1.5 石膏板的接缝应按其施工工艺标准进行板缝防裂处理。安装双层石膏板时，面层板与基层板的 接缝应错开，并不得在同一根龙骨上接缝。 8.2 一般项目 8.2.1 饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺陷。压条应平直、宽窄一致。 8.2.2 饰面板上的灯具、烟感器、喷林头、风口篦子等设备的位置应合理、美观，与饰面板的交接应 吻合、严密。 8.2.3 金属吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。木质吊杆、龙 骨应顺直，无劈裂、变形。 8.2.4 吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。 8.2.5 纸面石膏板吊顶工程安装的允许偏差和检验方法应符合表 2 的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纸面石膏板吊顶安装工
艺
Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
5、纸面石膏板吊顶安装
⑴工程简介：本工程吊顶：矿棉吸音板吊顶，采用西南
04J515-P14-P12a。
⑵施工方法
龙骨安装：
①根据吊顶的设计标高在四周墙上弹线。
弹线应清楚，位置准确，其水平允许偏差±5mm。
②主龙骨吊点间距中间部分应起拱，轻钢龙骨起拱高度应不小于房间短向跨度的1/200，主龙骨安装后应及时校正其位置和标高。
③吊杆距主龙骨端部距离不得超过300mm，否则应增设吊杆，以免主龙骨下坠。
④次龙骨应紧贴主龙骨安装。
当用自攻螺钉安装板材时，板材的接缝处，必须安装在宽度不小于40mm的次龙骨上。
⑤边龙骨按设计要求弹线，固定在四周墙上。
⑥全面校正主、次龙骨的位置及水平度。
连接件应错位安装。
通长次龙骨连接处的对接错位偏差不得超过2mm。
纸面石膏板安装：板材应在自由状态下进行固定，防止出现弯棱、凸鼓现象。
纸面石膏板的长边（即包封边）应沿纵向次龙骨铺设。
自攻螺钉与纸面石膏板边距离：面纸包封的板边以10～15mm为宜，切割的板边以15～20mm为宜。
固定石膏板的次龙骨间距一般不
应大于600mm。
钉距以150～170mm为宜，螺钉应与板面垂直。
弯曲、变形的螺钉应剔除，并在相隔50mm的部位另安螺钉。
石膏板的接缝，应按设计要求进行板缝处理。
纸面石膏板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业。
螺钉头宜略埋入板面，并不使纸面破损。
钉眼应作除锈处理并用石膏腻子抹平。
拌制石膏腻子，必须用清洁水和清洁容器。
