中考物理第一轮复习系统梳理.夯基固本第十六章电压电阻72-75
最新人教版九年级物理第十六章《电压电阻》复习提纲
《电压电阻》复习提纲基础知识：1．电压(U)：电压是使电路中形成电流的原因，电源是提供_______的装置。
2．电压U的单位是：国际单位是：_____；常用单位是：______、______、______。
换算关系：1千伏=_______伏1伏=______毫伏1毫伏=______微伏3．测量电压的仪表是：______使用规则：①电压表要_______在电路中；②接线柱的接法要正确，使电流从“___”接线柱入，从“____”接线柱出；③被测电压不要超过电压表的______；4．实验室中常用的电压表有两个量程：①______伏，每小格表示的电压值是_____伏；②______伏，每小格表示的电压值是______伏。
5．熟记的电压值：①1节干电池的电压_____伏；②1节铅蓄电池电压是_____伏；③家庭照明电压为______伏；④手机电池电压______伏练习：1、要在一段电路中产生电流，它的两端就要有________。
电源使电路两端保持一定的___ ，使电路中产生持续的___ __。
2、学生喜爱的便携式单放机通常需要的电压为6v，它需要__ _节干电池__ _联使用，我国家庭电路的电压为___ V。
一节蓄电池的电压是V。
3、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。
若不能预先估计，则应从电表________（选填“较大”或“较小”）的量程起，并采用________ 法来判断被测量值是否大于电表的量程。
4、使用电压表时，下列说法中错误的是（）A．让电流从“+”接线柱流人，从“-”接线柱流出B．测量前应先检查指针是否指零C．要把电压表与待测电路并联D．不能估计电压大小时，应选较小量程试触5、某同学使用电压表时，估计待测电路中的电压应选用0~3V的量程，但他误用0~15V的量程来测量。
这样做的结果是（）A．指针摆动角度大，会损坏电压表B．指针摆动角度小，会损坏电压表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确6、小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”。

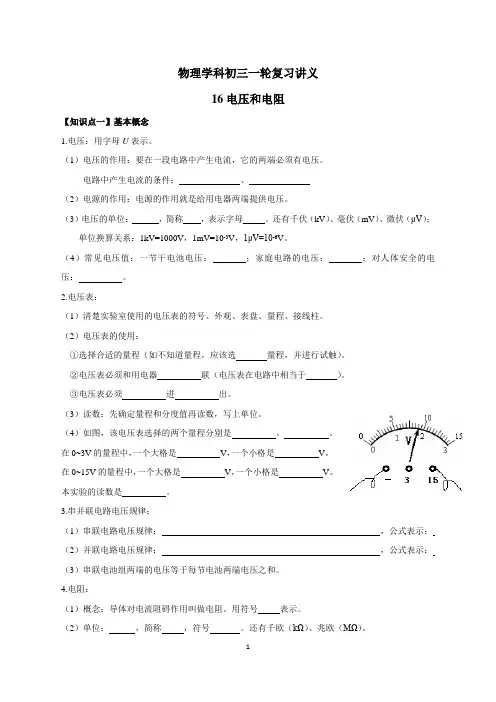

2022年人教版初中物理一轮复习第16章 电压和电阻
物理学科初三一轮复习讲义16电压和电阻【知识点一】基本概念1.电压：用字母U表示。
（1）电压的作用：要在一段电路中产生电流，它的两端必须有电压。
电路中产生电流的条件：、（2）电源的作用：电源的作用就是给用电器两端提供电压。
（3）电压的单位：，简称，表示字母。
还有千伏（kV）、毫伏（mV）、微伏（μV）；单位换算关系：1kV=1000V，1mV=10-3V，1μV=10-6V。
（4）常见电压值：一节干电池电压：；家庭电路的电压：；对人体安全的电压：。
2.电压表：（1）清楚实验室使用的电压表的符号、外观、表盘、量程、接线柱。
（2）电压表的使用：①选择合适的量程（如不知道量程，应该选量程，并进行试触）。
②电压表必须和用电器联（电压表在电路中相当于）。
③电压表必须进出。
（3）读数：先确定量程和分度值再读数，写上单位。
（4）如图，该电压表选择的两个量程分别是、。
在0~3V的量程中，一个大格是V，一个小格是V。
在0~15V的量程中，一个大格是V，一个小格是V。
本实验的读数是。
3.串并联电路电压规律：（1）串联电路电压规律：，公式表示：（2）并联电路电压规律：，公式表示：（3）串联电池组两端的电压等于每节电池两端电压之和。
4.电阻：（1）概念：导体对电流阻碍作用叫做电阻。
用符号表示。
（2）单位：，简称，符号。
还有千欧（kΩ）、兆欧（MΩ）。
换算关系：1kΩ=103Ω，1MΩ=106Ω。
（3）电阻大小的影响因素：导体的电阻是导体本身的一种特性，它的大小与导体的、、等因素有关。
与导体两端的电压和通过导体的电流无关！不能说与电压成正比与电流成反比！具体关系如下：①在材料、横截面积相同时，导体越长，；②在材料、长度相同时，导体横截面积越大，；③在长度、横截面积相同时，导体的材料不同，电阻不同。
5.滑动变阻器：（1）清楚滑动变阻器的构造、符号、连接方法。
（2）原理：。
（3）滑动变阻器的作用：和。
（4）滑动变阻器的连接方法：。

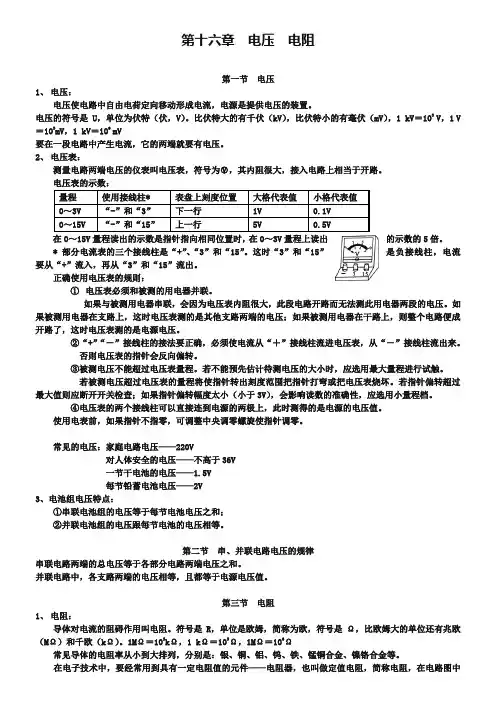

人教版九年级物理全册：第16章《电压、电阻》知识点梳理与汇总
第十六章电压电阻第一节电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。
电压的符号是U，单位为伏特（伏，V）。
比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V ＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。
2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。
电压表的示数：在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。
* 部分电流表的三个接线柱是“+”、“3”和“15”。
这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。
正确使用电压表的规则：①电压表必须和被测的用电器并联。
如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。
如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。
否则电压表的指针会反向偏转。
③被测电压不能超过电压表量程。
若不能预先估计待测电压的大小时，应选用最大量程进行试触。
若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。
若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。
④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；②并联电池组的电压跟每节电池的电压相等。
第二节串、并联电路电压的规律串联电路两端的总电压等于各部分电路两端电压之和。
通用版中考物理一轮复习一遍过第十六章电压和电阻综合备课含解析
第十六章电压和电阻1.了解:生活常用电源电压;变阻器的构造。
2。
会:连接电压表和测量电压;连接变阻器。
3.理解：电压的概念;电阻的概念。
4。
掌握：影响电阻大小的因素及使用探究；电路故障分析。
5.认识：变阻器工作原理。
★知识点一：电压1.什么是电压（1）电压作用是使电路中的自由电荷定向移动,形成电流；电源是提供电压的装置.(2)电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。
注：说电压时，要说“某电路或AB”两端的电压(如图（1）所示,1、2两端电压或者2、3两端电压);说电流时，要说通过“某电阻、某支路或某元件（如图(1），通过电池的电流或者通过电阻R1的电流)”的电流。
2。
电压的单位：在国际单位制中,电压单位是伏特（简称为伏，符号是V）;电压常用单位还有:千伏（kV）、毫伏（mV）、微伏(μV）。
换算关系:1kV＝1000V,1V＝1000mV，1mV＝1000μV。
（2)生活中常见电压值：一节干电池1。
5V，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。
图（1）常见电路图(2）电流表图（3）电压表3。
电压测量（如图（3）所示）:（1）测量仪器：电压表，符号是错误!；(2）读数时,看清接线柱上标的量程(3V、15V两个量程)、分度值(3V量程分度值是0.1V，15V 路程分度值是0.5V）;（3）使用规则:①电压表要并联在电路中;②电流从电压表的“正接线柱”流入,“负接线柱”流出,否则指针会反偏。
③被测电压不要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值,电压表的指针还会被打弯,甚至烧坏电压表。
②选择量程:实验室用电压表有两个量程,0～3V和0～15V。
测量时，先选大量程,若被测电压在3V～15V可测量；若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4。
电流表、电压表的比较：见表（1）。

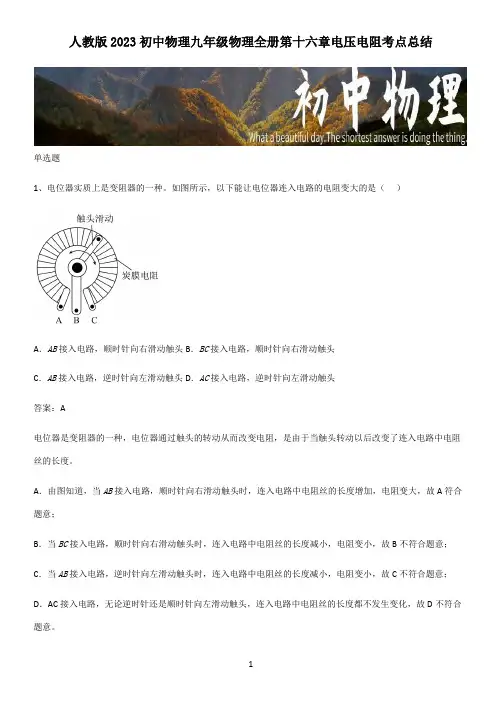

人教版2023初中物理九年级物理全册第十六章电压电阻考点总结
人教版2023初中物理九年级物理全册第十六章电压电阻考点总结单选题1、电位器实质上是变阻器的一种。
如图所示，以下能让电位器连入电路的电阻变大的是（）A．AB接入电路，顺时针向右滑动触头B．BC接入电路，顺时针向右滑动触头C．AB接入电路，逆时针向左滑动触头D．AC接入电路，逆时针向左滑动触头答案：A电位器是变阻器的一种，电位器通过触头的转动从而改变电阻，是由于当触头转动以后改变了连入电路中电阻丝的长度。
A．由图知道，当AB接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度增加，电阻变大，故A符合题意；B．当BC接入电路，顺时针向右滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故B不符合题意；C．当AB接入电路，逆时针向左滑动触头时，连入电路中电阻丝的长度减小，电阻变小，故C不符合题意；D．AC接入电路，无论逆时针还是顺时针向左滑动触头，连入电路中电阻丝的长度都不发生变化，故D不符合题意。
故选A。
2、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路B．灯泡L1断路C．灯泡L2短路D．开关S断路答案：BA．若灯泡L1短路，则另外一个灯泡亮，故A不符合题意；B．若灯泡L1断路，两个灯泡都不亮，则电压表在ab间时，串联在电路中，测量电源电压，电压表的示数为6V，电压表在ac间时，也是测量电源电压，电压表的示数为6V，而电压表在bc间时，电压表未接入，故电压表的示数为0，故B符合题意；C．若灯泡L2短路，则另外一个灯泡亮，故C不符合题意；D．若开关S断路，两个灯泡都不发光，不论电压表接在a、b、c哪两端，电压表都相当于断路，电压表的示数为0，故D不符合题意。
故选B。
3、如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。
人教版物理中考一轮复习之第十六章电压和电阻
B.两灯两端的电压相等
C.通过两灯的电流相等 D.通过两灯的电流不相等
有两个电路元件A、B,把它们串联在电路中，如图乙所示，流过元件的电流
与其两端的电压关系如图甲所示。闭合开关S,这时电流表的示数为0.2A,若将
A、B两元件并联接在原来的电源上，则此时电路中的总电流为（ A ）
A.1.2A
B.0.6A
如图，在烧杯中加入盐水，然后将连在电压表上的铜 片和锌片插入盐水中，这样就制成了一个盐水电池. 观察电压表的接线情况和指针偏转可知：锌片是盐水 电池的 负极，电池的电压为 0.6 V.
（二）例题解析
一、电压
例2．如图所示的电路中，电压表测量的是(A )．
A． L1两端的电压 B．L2两端的电压 C．电池两端的电压 D．L1和L2两端的总电压
横截面等积因素有关： ①在材料、横截面积相同时，导体越 ，长
电阻越 ；大 ②在材料、长度相同时，导体横截面积越 大，
电阻越 ；小 ③在长度、横截面积相同时，导体的材料不同，电 阻 不，同
【说明】导体的电阻是导体本身的一种性质．与电流 电压 无关。
一段1m长的电阻丝，下列做法能使它的电阻增大的 是（ B ） A.对折 B.长度拉伸为原来的2倍 C.增大电阻丝两端电压 D.外表涂上绝缘材料
2．使用电压表探究串、并联电 路中电压规律方法与步骤： (1)探究串联电路电压的规律： ①按照电路图甲把灯泡L1、L2串___联_起来接到电源上． ②用__电__压__表_分别测出AB、BC、AC间的电压， ③换用不同灯泡，重复步骤②。
（一）考基要点 二、探究串、并联电路中 电压的规律
④分析数据，得出结论：
《电压和电阻》复习课
电压 电阻
作用 单位 测量工具 串并联电路电压规律 单位 影响因素 滑动变阻器
九年级物理第十六章知识点总结
一、电压1. 电压的作用电压是形成电流的原因。
电源是提供电压的装置。
电路中要形成持续电流，必须有电源，且电路是通路。
2. 电压的单位国际单位：伏特（V）常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1 kV = 1000 V，1 V = 1000 mV，1 mV = 1000 μV3. 常见的电压值一节干电池的电压：1.5 V一节蓄电池的电压：2 V家庭电路的电压：220 V对人体安全的电压：不高于 36 V4. 电压表用途：测量电路两端的电压。
量程：0 3V（分度值 0.1 V）和 0 15V（分度值 0.5 V）读数方法：看清量程和分度值；读数 = 指针偏转的大格数×分度值使用规则：“两要一不”要并联在电路中。
要使电流从“+”接线柱流入，从“”接线柱流出。
不能超过电压表的量程。
二、串、并联电路中电压的规律1. 串联电路的电压规律串联电路中，电源两端电压等于各用电器两端电压之和，即：U = U1 + U2 + … + Un2. 并联电路的电压规律并联电路中，各支路两端的电压相等，都等于电源电压，即：U = U1 = U2 = … = Un三、电阻1. 定义导体对电流阻碍作用的大小叫做电阻。
2. 单位国际单位：欧姆（Ω）常用单位：千欧（kΩ）、兆欧（MΩ）换算关系：1 MΩ = 1000 kΩ，1 kΩ = 1000 Ω3. 影响电阻大小的因素导体的材料。
导体的长度。
在材料、横截面积相同时，导体越长，电阻越大。
导体的横截面积。
在材料、长度相同时，导体的横截面积越小，电阻越大。
温度。
大多数导体的电阻随温度的升高而增大，少数导体（如玻璃）的电阻随温度的升高而减小。
四、变阻器1. 滑动变阻器原理：通过改变接入电路中电阻丝的长度来改变电阻。
接法：“一上一下”。
作用：改变电路中的电流和部分电路两端的电压；保护电路。
2. 电阻箱可以直接读出接入电路的电阻值。
人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结归纳
人教版2023初中物理九年级物理全册第十六章电压电阻知识点总结归纳单选题1、如图所示，闭合开关S后，电压表V1和V2的示数分别为2.7V和3V，则电压表V的示数是（）A．0.3V B．3V C．2.7V D．5.7V答案：D由题图知，灯泡L1、灯泡L2、电源和开关组成串联电路，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，电压表V测量灯泡L1、灯泡L2串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和，即为5.7V，故D符合题意，ABC不符合题意。
故选D。
2、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
3、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
