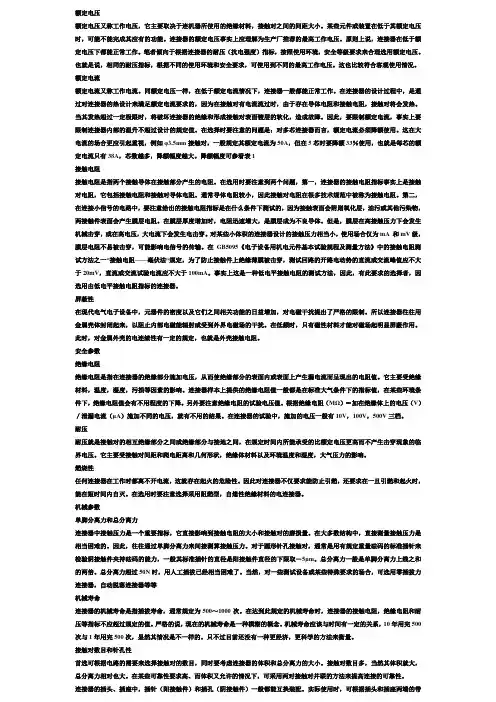

关于电气参数
额定电压额定电压又称工作电压，它主要取决于连机器所使用的绝缘材料，接触对之间的间距大小。
某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。
连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。
原则上说，连接器在低于额定电压下都能正常工作。
笔者倾向于根据连接器的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。
也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。
这也比较符合客观使用情况。
额定电流额定电流又称工作电流。
同额定电压一样，在低于额定电流情况下，连接器一般都能正常工作。
在连接器的设计过程中，是通过对连接器的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热。
当其发热超过一定极限时，将破坏连接器的绝缘和形成接触对表面镀层的软化，造成故障。
因此，要限制额定电流，事实上要限制连接器内部的温升不超过设计的规定值。
在选择时要注意的问题是：对多芯连接器而言，额定电流必须降额使用。
这在大电流的场合更应引起重视，例如φ3.5mm接触对，一般规定其额定电流为50A，但在5芯时要降额33％使用，也就是每芯的额定电流只有38A，芯数越多，降额幅度越大。
降额幅度可参看表1接触电阻接触电阻是指两个接触导体在接触部分产生的电阻。
在选用时要注意到两个问题，第一，连接器的接触电阻指标事实上是接触对电阻，它包括接触电阻和接触对导体电阻。
通常导体电阻较小，因此接触对电阻在很多技术规范中被称为接触电阻。
第二，在连接小信号的电路中，要注意给出的接触电阻指标是在什么条件下测试的，因为接触表面会附则氧化层，油污或其他污染物，两接触件表面会产生膜层电阻。
在膜层厚度增加时，电阻迅速增大，是膜层成为不良导体。
但是，膜层在高接触压力下会发生机械击穿，或在高电压，大电流下会发生电击穿。
对某些小体积的连接器设计的接触压力相当小，使用场合仅为mA 和mV级，膜层电阻不易被击穿，可能影响电信号的传输。

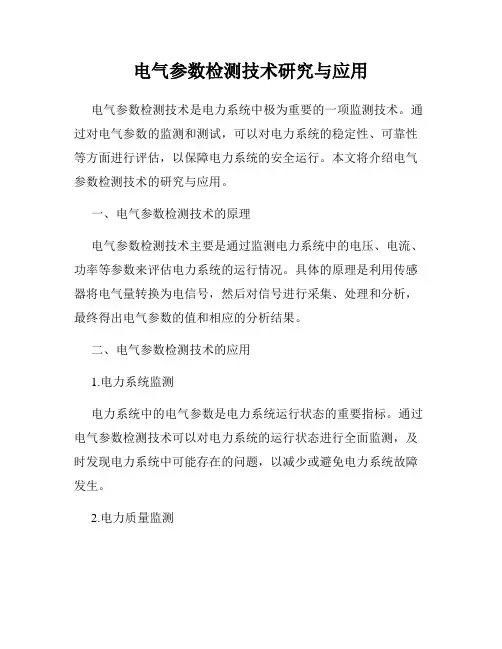

电气参数检测技术研究与应用
电气参数检测技术研究与应用电气参数检测技术是电力系统中极为重要的一项监测技术。
通过对电气参数的监测和测试，可以对电力系统的稳定性、可靠性等方面进行评估，以保障电力系统的安全运行。
本文将介绍电气参数检测技术的研究与应用。
一、电气参数检测技术的原理电气参数检测技术主要是通过监测电力系统中的电压、电流、功率等参数来评估电力系统的运行情况。
具体的原理是利用传感器将电气量转换为电信号，然后对信号进行采集、处理和分析，最终得出电气参数的值和相应的分析结果。
二、电气参数检测技术的应用1.电力系统监测电力系统中的电气参数是电力系统运行状态的重要指标。
通过电气参数检测技术可以对电力系统的运行状态进行全面监测，及时发现电力系统中可能存在的问题，以减少或避免电力系统故障发生。
2.电力质量监测电力质量是指电力系统中电压、电流、频率等参数是否符合要求的指标。
通过电气参数检测技术可以对电力质量进行监测与测试，确保电力系统供电的质量达到标准要求。
3.电力设备监测电气参数检测技术可以对各种电力设备的电气参数进行监测，包括发电机、变压器、电容器等。
通过对电力设备进行电气参数检测，可以及时发现设备的运行状态问题，从而采取相应的措施，延长设备的使用寿命。
4.电力节能监测电气参数检测技术可以用于对电力设备的能耗进行监测和评估。
通过对电力系统中各种设备的能耗进行监测，可以确定能源的使用效率，从而控制和减少能源的浪费，实现节能减排的目标。
三、电气参数检测技术的研究进展1.无线传感网络技术传统的电气参数检测技术需要通过有线传输方式将采集得到的数据传输到监测中心，这会导致传输信号受限制、传输距离受限制等问题。
无线传感网络技术的出现解决了这个问题，可以实现电气参数的无线传输，提高数据的传输效率和准确性。
2.数据挖掘技术电气参数检测技术所采集的数据量庞大，如何从中提取有效的信息对于电力系统的运行管理至关重要。
数据挖掘技术可以对大数据进行分析，从中发掘出隐藏的信息和规律，为电力系统的管理和运行提供更加有力的依据。
断路器参数说明范文
断路器参数说明范文断路器是一种用于保护电气设备不受过载、短路和地故障等电气故障的电器。
它能够自动切断电路，以防止电气设备因电流过大而损坏。
断路器的参数说明了它的性能和使用要求，下面将详细介绍几个重要的断路器参数。
1. 额定电流（Rated current）：断路器所能承受的最大电流值。
在电路负载正常工作时，电流应小于或等于额定电流，一旦电流超过额定值，断路器会自动断开电路，起到了保护作用。
2. 短路分断能力（Short-circuit breaking capacity）：断路器能够在限定时间内切断由短路引起的电流。
短路通常会导致电流急剧增大，如果断路器无法及时切断电流，就会导致电气设备受损，甚至引发火灾。
短路分断能力是断路器的重要参数之一，通常以额定电流和短路电流之比来表示。
3. 故障分断能力（Fault breaking capacity）：断路器能够在限定时间内切断由地故障引起的电流。
地故障是电路中发生的一种故障，通常会导致电流急剧增大，类似于短路。
故障分断能力是断路器的重要参数之一，通常以额定电流和故障电流之比来表示。
4. 过载保护特性（Overload protection characteristic）：当电路负载超过额定电流的一定百分比时，过载保护功能会起作用。
过载保护特性通过断路器内部的热继电器或电子元件来实现，可以实时检测电流大小并进行保护。
不同的断路器具有不同的过载保护特性，可以根据负载工作条件选择合适的断路器。
5. 动作特性（Tripping characteristic）：断路器的动作特性会影响其对电流异常情况的反应速度。
常见的动作特性有熔断型（fused type）、热继电器型（thermal/magnetic type）和电子型（electronic type）等。
熔断型断路器通过熔断丝来实现过载和短路保护，热继电器型断路器通过热继电器和电磁铁组合实现保护，电子型断路器则通过电子元件来实现保护。
电气设备的运行参数分析与优化方法
电气设备的运行参数分析与优化方法电气设备在工业生产中发挥着重要的作用，其运行参数的合理优化对于保证设备的正常运行、提高生产效率和降低能耗具有重要作用。
本文将就电气设备的运行参数分析以及优化方法进行深入分析和讨论。
一、电气设备运行参数的分析1.电流电流是电气设备运行关键参数之一，通常情况下，电气设备的额定电流是根据设备名称电流或功率来确定的，其大小取决于设备的类型和容量。
当电气设备负载变化、温度、电源电压等自然环境变化时，电流的大小也会随之变化。
因此，对于电气设备的实时电流进行监测和分析，以确保电气设备正常运行、避免过载等问题的发生，具有重要意义。
2.功率因数功率因数是电气设备运行参数之一，它是指电能转化成工作或输出电能的比例。
在实际运行中，电气设备的功率因数会受到电气设备自身因素、电力负荷因素、并联电容等因素的影响而发生变化。
通常情况下，我们应使用适当的技术手段来对功率因数进行实时监测和分析，以优化电气设备运行状态，提高设备运行的效率和稳定性。
3.温度温度是电气设备运行参数之一，过高的温度会对电气设备产生相当大的危害，如：热膨胀、变形、短路等。
因此，对于电气设备的温度进行实时监测和分析，对于保证电气设备的正常运行和延长电气设备的使用寿命至关重要。
二、电气设备运行参数优化的方法1.调整电气设备的电流电流是电气设备运行参数之一，通过调整电气设备电流，可以改善其电力负荷状态，提高设备运行效率和稳定性。
为此，推荐采用过载保护装置、电子制动器等技术手段，对电流进行精细化调控。
2.提高功率因数对于电气设备的功率因数进行分析和优化，可以提高设备的效率和稳定性，减少电能损耗。
为此，我们可以考虑应用电容器负载补偿技术，来创造良好的工作环境。
3.控制温度对于电气设备的温度进行实时监测和控制，可以保证设备的正常运转，提高设备的可靠性和使用寿命。
为此，我们应考虑在电气设备中安装温度传感器，通过定期校准和排除故障，来确保设备正常工作。
高压断路器铭牌参数解释
高压断路器铭牌参数解释高压断路器是一种用于控制和保护电力系统的设备，常用于输电线路和变电站等高压电气设备中。
在高压断路器上有一块铭牌，上面标注了一些参数，这些参数对于正确选择和使用断路器非常重要。
以下是对高压断路器铭牌参数的解释和说明：1.额定电压（Rated Voltage）：这是断路器能够安全工作的额定电压，单位为千伏（kV）。
断路器的额定电压应与所需的电气系统电压匹配，不得超过系统的额定电压。
2.额定电流（Rated Current）：这是断路器可以承载的最大电流值，单位为安培（A）。
额定电流应根据所需的负载电流和电气系统容量来选择，一般应大于等于负载电流。
3.额定短路开断电流（Rated Short Circuit Breaking Current）：这是断路器能够安全断开的短路电流值，单位为千安（kA）。
短路开断电流是指电路中突然出现的短路情况下，断路器能够迅速打开并切断电流的能力。
额定短路开断电流应根据电气系统的短路容量来选择，一般应大于等于系统的短路电流。
4.额定短路持续时间（Rated Short Circuit Duration）：这是断路器能够持续承受短路电流的时间，单位为秒（s）。
短路持续时间是指在发生短路情况下，断路器能够持续正常工作的时间。
额定短路持续时间应根据电气系统的短路电流特性和保护要求来选择，一般应足够长以确保断路器能够安全工作。
5.额定操作次数（Rated Operating Cycles）：这是断路器设计寿命内可以进行的操作次数。
操作次数是指断路器在正常运行和断开电流时的操作次数。
额定操作次数应根据系统的运行情况和预期使用寿命来选择，一般应足够大以确保断路器能够长时间稳定工作。
6.额定时间（Rated Time）：这是断路器的额定时间参数，通常用于断路器的时间保护功能。
额定时间是指断路器在特定时间内可靠工作的时间范围。
额定时间应根据系统的保护要求和实际运行情况来选择，一般应足够短以便在故障发生时及时切断电流。
故障指示器工作原理
故障指示器工作原理引言概述：故障指示器是一种常见的电气设备，用于检测和指示电路中的故障情况。
它可以匡助维护人员快速定位故障点，提高故障排除的效率。
本文将介绍故障指示器的工作原理，包括故障指示器的基本原理、工作过程以及常见的故障指示器类型。
一、故障指示器的基本原理1.1 电流监测原理故障指示器通过电流传感器来监测电路中的电流变化。
电流传感器可以采用电磁式、电感式、霍尔效应等原理。
当电路中的电流超过设定的阈值时，电流传感器会感应到电流的变化，并将信号传递给故障指示器。
1.2 信号处理原理故障指示器接收到电流传感器传递的信号后，需要进行信号处理。
信号处理的目的是将复杂的电流信号转换为可供人们理解和判断的形式。
常见的信号处理方法包括滤波、放大、数字化等。
通过信号处理，故障指示器可以将电流信号转化为可供显示的故障信息。
1.3 故障指示原理故障指示器根据信号处理后的故障信息，通过灯光、声音或者显示屏等方式向维护人员指示故障位置和类型。
例如，当故障指示器检测到电路中的短路故障时，可以通过红色灯光闪烁来指示故障点的位置。
二、故障指示器的工作过程2.1 监测电路状态故障指示器首先需要监测电路的状态，包括电流大小、电压稳定性等。
通过监测电路状态，故障指示器可以判断是否存在故障。
2.2 信号处理与判断一旦故障指示器监测到电路中的异常情况，它会将传感器获取的信号进行处理和判断。
信号处理的过程中，故障指示器会根据预设的故障类型和阈值进行比较和分析，以确定故障的类型和位置。
2.3 故障指示与报警根据信号处理的结果，故障指示器会通过相应的指示方式向维护人员报告故障信息。
常见的指示方式包括灯光闪烁、蜂鸣器声音、显示屏显示等。
维护人员可以根据故障指示器提供的信息快速定位故障点，并采取相应的维修措施。
三、常见的故障指示器类型3.1 LED故障指示器LED故障指示器采用LED灯作为指示器的光源，具有体积小、寿命长、能耗低等特点。
它可以根据故障类型和程度，以不同的颜色和闪烁频率来指示故障信息。

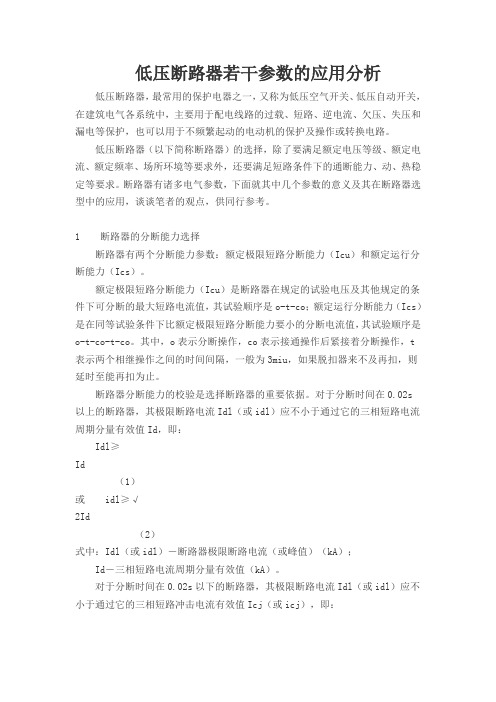

低压断路器若干参数的应用分析(精)
低压断路器若干参数的应用分析低压断路器，最常用的保护电器之一，又称为低压空气开关、低压自动开关，在建筑电气各系统中，主要用于配电线路的过载、短路、逆电流、欠压、失压和漏电等保护，也可以用于不频繁起动的电动机的保护及操作或转换电路。
低压断路器（以下简称断路器）的选择，除了要满足额定电压等级、额定电流、额定频率、场所环境等要求外，还要满足短路条件下的通断能力、动、热稳定等要求。
断路器有诸多电气参数，下面就其中几个参数的意义及其在断路器选型中的应用，谈谈笔者的观点，供同行参考。
1 断路器的分断能力选择断路器有两个分断能力参数：额定极限短路分断能力（Icu）和额定运行分断能力（Ics）。
额定极限短路分断能力（Icu）是断路器在规定的试验电压及其他规定的条件下可分断的最大短路电流值，其试验顺序是o-t-co；额定运行分断能力（Ics）是在同等试验条件下比额定极限短路分断能力要小的分断电流值，其试验顺序是o-t-co-t-co。
其中，o表示分断操作，co表示接通操作后紧接着分断操作，t 表示两个相继操作之间的时间间隔，一般为3miu，如果脱扣器来不及再扣，则延时至能再扣为止。
断路器分断能力的校验是选择断路器的重要依据。
对于分断时间在0.02s以上的断路器，其极限断路电流Idl（或idl）应不小于通过它的三相短路电流周期分量有效值Id，即：Idl≥Id（1）或idl≥√2Id（2）式中：Idl（或idl）－断路器极限断路电流（或峰值）（kA）；Id－三相短路电流周期分量有效值（kA）。
对于分断时间在0.02s以下的断路器，其极限断路电流Idl（或idl）应不小于通过它的三相短路冲击电流有效值Icj（或icj），即：Id ≥Icj（3）或idl≥icj（4）式中：Idl （或idl）－断路器极限断路电流（或峰值）（kA）；Icj（或icj）－三相短路冲击电流有效值（或峰值）（kA）。
上述公式中的断路器极限断路电流即断路器的极限分断能力（Icu）。
led电气参数
led电气参数摘要：1.LED 电气参数的定义和作用2.LED 的主要电气参数3.电气参数对LED 性能的影响4.如何选择合适的电气参数正文：LED 电气参数是指用于描述LED 电气特性的各项指标，这些参数对于了解LED 的性能和选择合适的LED 产品具有重要意义。
本文将介绍LED 的主要电气参数以及它们对性能的影响，并探讨如何根据实际需求选择合适的电气参数。
一、LED 电气参数的定义和作用LED 电气参数主要包括正向电压、正向电流、反向电压、反向电流、功率、光通量、光效等。
这些参数可以从不同方面描述LED 的电气特性，帮助用户了解LED 的性能、寿命、可靠性等方面的信息。
二、LED 的主要电气参数1.正向电压：正向电压是指在LED 正向导通时，加在LED 两端的电压。
它决定了LED 的发光亮度，不同类型的LED 具有不同的正向电压。
2.正向电流：正向电流是指在LED 正向导通时，流过LED 的电流。
它影响了LED 的发光强度和光效，一般来说，正向电流越大，发光强度越高。
3.反向电压：反向电压是指在LED 反向截止时，加在LED 两端的电压。
较高的反向电压可能导致LED 击穿，影响其可靠性。
4.反向电流：反向电流是指在LED 反向截止时，流过LED 的电流。
反向电流越小，LED 的漏电流越低，从而提高其可靠性和寿命。
5.功率：功率是指LED 在单位时间内消耗的电能，它与正向电压和正向电流的乘积有关。
功率决定了LED 的发热量，进而影响其寿命和可靠性。
6.光通量：光通量是指LED 发出的光的总功率，它与正向电流和光效有关。
光通量越高，LED 的发光强度越大。
7.光效：光效是指LED 发出的光功率与电功率之比，它反映了LED 的发光效率。
光效越高，说明LED 的电能转化为光能的效率越高。
三、电气参数对LED 性能的影响LED 的电气参数直接影响其性能，如发光强度、光效、寿命等。
例如，正向电压和正向电流决定了LED 的发光亮度，反向电压和反向电流影响LED 的可靠性和寿命，功率和光效则关系到LED 的发热和能效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论模拟式称重指示器几个电气参数
上海耀华称重系统有限公司张宏社
对于R76－1中规定的几个和模拟式称重指示器有关的电气参数的术语含义，现在行业里存在诸多理解，为我们制修定、执行指示器和衡器标准、型评大纲以及检定规程等计量法规文件带来很大的问题。
作为从事多年称重指示器设计工作的一名工程师，我谈谈个人对这些电气参数类术语的理解。
为了叙述方便，我们在这里主要描述模拟式称重指示器。
一、术语含义及电气参数确定
1、输入信号
称重指示器输入信号是指允许输入称重指示器且能满足指示器相关计量技术文件要求的信号。
其中，指示器最小输入信号和最大输入信号是指允许输入称重指示器且能满足指示器相关计量技术文件要求的最小信号和最大信号。
对于模拟称重指示器，最小输入信号的信号电压（U min）和最大输入信号的信号电压是指示器制造商根据指示器A/D转换电路的设计参数（比如ADC的输入极性、信号放大倍数、基准电压、ADC共模电压变化范围等）和软件处理要求来规定的。
假设指示器的ADC放大倍数为G，ADC基准电压为U ref，若指示器采用双极性输入的ADC ，则ADC最大可输入信号电压U ADCMax和最小可输入信号电压U ADCMin为：
U ADCMax＝＋U ref/G
U ADCMin＝－U ref/G
假设双极性ADC的共模电压变化范围为UΔ，则ADC的输入信号电压范围Δ为：
Δ＝2UΔ/G
如果指示器软件无输入信号限制，那么当Δ＞（U ADCMax－U ADCMin）时，指示器输入信号电压为：
U Max＝U ADCMax
U Min＝U ADCMin
当Δ≤（U ADCMax－U ADCMin）时，指示器输入信号电压为：
U Max＝＋Δ/2
U Min＝－Δ/2
若为单极性ADC，由于ADC不能接受负信号输入，所以指示器最大和最小可输入信号电压为：
U Max＝U ADCMax
U Min＝0
如果指示器的软件限制最小输入信号只能为U L，则指示器输入信号电压为：
U Max＝U ADCMax
U Min＝U L （|U L|＜|U ADCMin|或|U L|＜Δ/2或U L＞0（单极性ADC））
2、测量范围信号
与测量信号相关的术语是建立在称重指示器最终应用模型即衡器模型基础上的，依据衡器模型才能使质量和指示器输入的电信号建立起对应关系。
依据衡器模型，测量范围信号实际就是在指示器上满足从零点到最大秤量Max（不考虑＋9d以及应用余量）整个量程的输入信号。
测量范围的最小输入信号电压U min就是指示器的零点输入信号电压，最大输入信号电压U max就是最大秤量时的输入信号电压。
由此可知测量范围信号电压U MR为：
U MR=n×ΔU＝U max－U min （式1）
n——指示器的分度数，n＝Max/d
ΔU——每分度值d对应的输入信号电压
从式1可知，测量范围信号电压是从零点时的输入信号电压与最大秤量时的输入信号电压的差值，是衡器模型下指示器整个量程段内与测量质量值对应的净输入信号电压。
如下图所示：
)
图2 指示器测量范围信号电压与零点、最大秤量
对于一台设计合理的称重指示器，所配衡器的测量范围信号电压必须是处于指示器输入信号电压范围内的。
即
U MR≤U Max－U Min
U MRmax≤U Max
同时，测量范围信号电压应不小于n max×ΔUmin，即：
U MR≥n max×ΔU min
n max——指示器可应用的最大分度数
ΔU min——每个分度值d对应的最小输入信号电压
从上述关系可知，称重指示器最小的U MR值是可以根据指示器技术文档给出的n max和ΔU min来确定的。
理论上，最大的U MR值应该就是指示器传感器接口输出的激励电压U exc与所配传感器的灵敏度C的乘积，即：
U MR≤U exc×C
但由于称重指示器一般都会兼容多种灵敏度的称重传感器，所以称重传指示器最大U MR 值不能根据U exc和C确定的。
3、静载荷信号电压范围
称重指示器的静载荷信号也是建立在衡器模型基础上的术语，静载荷信号电压就是可作
为称重指示器零点的输入信号电压范围，也就是我们通常所说的“零区”信号电压。
零点最小输入信号电压就是最小静载荷信号电压U DLmin ，零点最大输入信号电压就是最大静载荷信号电压U DLmax ，两者的差值就是静载荷信号电压范围U DL ，即
U DL =U DLmax －U DLmin （式2）
建立在衡器模型基础上的称重指示器“零区”范围，是由指示器的初始置零范围（％FS ）以及校准时确定的校准零点（也叫标定零点）确定的，所以静载荷信号即“零区”信号电压范围U DL 可以根据校准零点输入信号电压Uz calib 、测量范围信号电压U MR 和初始置零范围（假设用K ZR0表示）来确定。
假设初始置零范围正向分配比例系数为Kp （Kp ≤1），则
M R ZR0calib D Lmin Kp)U (1K Uz U --=
M R ZR0calib D Lmax KpU K Uz U +=
M R ZR0DL U K U =
图3 测量范围信号电压与静载荷信号电压范围
二、上述电气参数特点：
1、称重指示器的Umax 和Umin 是指示器自身的电子电路特性和嵌入式软件特点决定的参数，与指示器所依据的衡器模型无关。
2、从式1和式2可知，称重指示器的U MR 和U DL 是最大（U MRmax 、U DLmax ）和最小（U MRmin 、U DLmin ）两个输入信号电压的电压差绝对值。
3、对于建立在一个确定衡器模型基础上的称重指示器，校准零点输入信号电压Uz calib 是固定不变的；在保证U MRmax ≤U Max 和U DLmin ≥U Min 前提下，U MR 和U DL 也是固定不变的。
但由于初始置零装置和半自动或自动置零装置和零点跟踪装置运行的前提下，指示器的工作零点是浮动的，即U MRmin 是在U DLmin 到U DLmax 区域内浮动的，所以U MRmax 也是在U MRmin
到U max之间的区域内浮动的，即UMR是在U DLmin到U max之间的区域内平移浮动的，这也是图3中这些参数使用虚线表示的原因。
在实际应用和测试试验中，我们一般会禁止零点跟踪装置运行，或因为零点跟踪装置运行引起的UMRmin的变化很小（一般0.25～2uV左右），为了测算方便都忽略零点跟踪运行产生的影响，所以认为在初始置零和自动置零或半自动不运行或运行完毕后，U MRmin 和U MRmax是一确定值。
三、上述参数的关系
通过一、二两部分描述中，已经不难理解指示器这几个电气参数间的关系，具体关系如下图所示：
图4 输入信号电压范围与U MR、U DL等参数的关系
结束语：
对于一台称重指示器，输入信号电压范围是在设计时就已经确定好的，而静载荷信号电压范围、测量范围信号电压以及测量范围最小和最大信号电压都是建立在一个确定的衡器模型基础上的，这个模型是称重指示器的电信号才能和最终要测量的重量（准确的说应该是质量）建立起对应的关系。
脱离了这个模型，指示器的除输入信号电压范围参数外，其它的电气参数乃至测量参数都将失去其具体的意义，称重指示器的具体示值也将失去量值的依据。
本文所叙述的内容都是针对模拟式称重指示器的，对于数字式作出指示器，若将“内置”于AD模块与指示器作为一个整体，将信号的输入接口端“前置”到数字式称重传感器内部AD模块与模拟传感器接口位置，数字式称重指示器就可以依照模拟式称重指示器的方式来分析了，在次基础上，上述结论将完全适用于数字式称重指示器。
