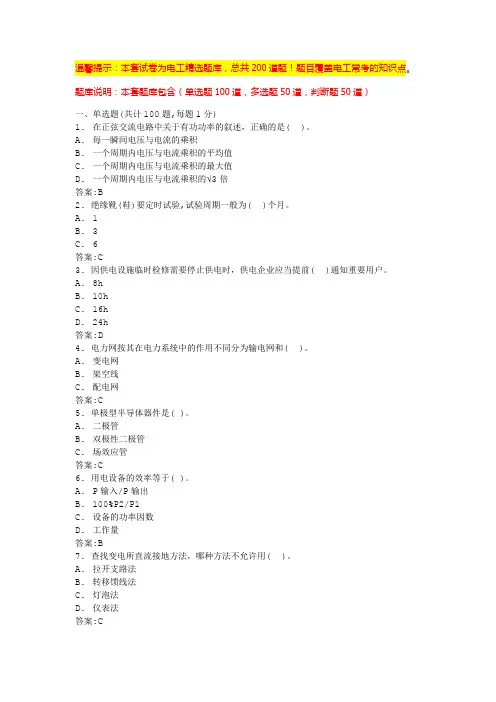

电工考试模拟100题及答案(常见题型)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.在正弦交流电路中关于有功功率的叙述，正确的是( )。
A.每一瞬间电压与电流的乘积B.一个周期内电压与电流乘积的平均值C.一个周期内电压与电流乘积的最大值D.一个周期内电压与电流乘积的√3倍答案:B2. 绝缘靴(鞋)要定时试验,试验周期一般为( )个月。
A. 1B. 3C. 6答案:C3. 因供电设施临时检修需要停止供电时，供电企业应当提前( )通知重要用户。
A.8hB.10hC.16hD.24h答案:D4. 电力网按其在电力系统中的作用不同分为输电网和( )。
A.变电网B.架空线C.配电网答案:C5. 单极型半导体器件是( )。
A.二极管B.双极性二极管C.场效应管答案:C6. 用电设备的效率等于( )。
A.P输入/P输出B.100%P2/P1C.设备的功率因数D.工作量答案:B7. 查找变电所直流接地方法，哪种方法不允许用( )。
A.拉开支路法B.转移馈线法C.灯泡法D.仪表法答案:C8. 无速度传感器调节系统的速度调节精度和范围，目前是( )有速度传感器的矢量控制系统。
A.超过B.相当于C.低于D.远远低于答案:C9. 在高压室内的二次接线和照明回路上工作，需要将高压设备停电或做安全措施时应使用( )。
A.第一种工作票B.第二种工作票C.口头指令D.倒闸操作票答案:A10. 正弦交流电的功率如果用功率三角形表示，则斜边表示( )。
A.WB.SC.QD.P答案:D11. 胸外按压右手的食指和中指沿触电者的右侧肋弓下缘向上，找到肋骨和胸骨接合处的( )。
A.左点B.中点C.右点D.前点答案:B12. 电作业业人员,应认真贯彻执行( )的方针,掌握电气安全技能,熟悉电气安全的各项办法,预防事端的发生。
A.安全第一.预防为主.综合治理B.安全重于泰山C.科学技能是第一出产力答案:A13. 检查电气设备是否接地应使用( )。
(完整版)模拟电路试卷及答案(十套)
模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。
2•通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b。
3. 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4. 一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。
5. 工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6. 甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7. 若双端输入，双端输出理想差动放大电路，两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9. 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。
10. 在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。
频带最宽的是组态。
二. 选择题1 .晶体管参数受温度影响较大，当温度升高时，晶体管的B，I CBO U BE的变化情况为（）。
)A.B 增加，I CBO 和u BE 减小B. B 和I CBC 增加，U BE 减小C.B 和U BE 减小，I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是（）A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要（ ）来抑制零点飘移。
A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大，表明电路（）A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
电路模拟考试题及答案
电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。
答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。
模拟电路考试题及答案解析
模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。
2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。
3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。
4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。
5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。
...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。
答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。
负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。
2. 描述运算放大器的基本组成及其工作原理。
答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。
模拟电路笔试题及答案
模拟电路笔试题及答案一、选择题1. 在模拟电路中，基本的放大器类型是：A. 差分放大器B. 运算放大器C. 电流放大器D. 电压放大器答案：A2. 理想运算放大器的输入阻抗是：A. 有限的B. 无穷大C. 零D. 负无穷大答案：B3. 一个理想的二端口网络，其输出端口短路时，输入端口的输入阻抗称为：A. 短路阻抗B. 开路阻抗C. 负载阻抗D. 源阻抗答案：A二、简答题1. 简述什么是负反馈，并说明其在放大器中的作用。
答案：负反馈是指将放大器的输出信号的一部分或全部以相反的相位反馈到输入端。
在放大器中，负反馈可以提高放大器的稳定性，减小非线性失真，增加带宽，改善放大器的性能。
2. 解释什么是共模抑制比（CMRR）以及它在差分放大器中的重要性。
答案：共模抑制比（CMRR）是指差分放大器对共模信号的抑制能力，即差分放大器对共模信号的增益与差模信号增益的比值。
CMRR是衡量差分放大器性能的一个重要参数，高CMRR意味着差分放大器能更好地抑制共模干扰，从而提高信号的信噪比。
三、计算题1. 给定一个理想运算放大器电路，输入电压为\( V_{in} \)，反馈电阻\( R_f = 10k\Omega \)，输入电阻\( R_i = 1k\Omega \)，求输出电压\( V_{out} \)。
答案：由于理想运算放大器的输入阻抗为无穷大，所以输入电压\( V_{in} \)将完全施加在输入电阻\( R_i \)上。
根据电压跟随器的原理，输出电压\( V_{out} \)等于输入电压\( V_{in} \)。
2. 一个差分放大器，其差模增益为\( A_d = 10 \)，共模增益为\( A_c = 0.1 \)，求共模抑制比（CMRR）。
答案：共模抑制比（CMRR）可以通过差模增益与共模增益的比值来计算，即\( CMRR = A_d / A_c \)。
将给定的值代入公式，得到\( CMRR = 10 / 0.1 = 100 \)。
模拟电路试题库及答案
模拟电路试题库及答案一、选择题1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的输入阻抗是：A. 低阻抗B. 高阻抗C. 零阻抗D. 无穷大阻抗答案：D3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器答案：D二、填空题4. 一个理想的电压源具有_______的内阻。
答案：零5. 在模拟电路设计中，为了减小电路的噪声，通常采用_______电路。
答案：差分6. 模拟电路中的反馈可以是正反馈也可以是负反馈，其中_______反馈可以提高电路的稳定性。
答案：负三、简答题7. 解释什么是负反馈，并说明其在模拟电路中的作用。
答案：负反馈是指反馈信号与输入信号相位相反的反馈。
在模拟电路中，负反馈可以减小电路的增益，但同时提高电路的稳定性和线性度，减少非线性失真。
8. 描述运算放大器的非理想特性，并说明它们对电路性能的影响。
答案：运算放大器的非理想特性包括有限的增益带宽积、有限的输入阻抗、有限的输出阻抗、存在输入偏置电流和输入偏置电压等。
这些非理想特性会影响电路的放大精度、稳定性、带宽和功耗等性能。
四、计算题9. 给定一个共射放大电路，其基极电流为20μA，基极-发射极电压为0.7V，求该晶体管的直流电流增益。
答案：首先计算集电极电流Ic = β * Ib，其中β为晶体管的直流电流增益。
由于题目中未给出β值，无法直接计算Ic。
但可以通过已知的Ib和Vbe，利用晶体管的直流工作点来估算β值，进而求得Ic。
10. 设计一个低通滤波器，其截止频率为1kHz，求所需的电阻和电容值。
答案：对于一个简单的一阶低通滤波器，截止频率f_c可以通过公式f_c = 1 / (2πRC)计算得出。
将f_c = 1kHz代入公式，解得R和C的值。
例如，如果选择R = 1kΩ，则C = 1/(1kΩ * 2π * 1kHz) ≈ 159μF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟测试《电路与磁路》模拟试题1一、填空题（每空1分，共20分）1．一个有源二端网络，测得其开路电压为4V，短路电流为2A，则等效电压源为：= V，。
2．电路的状态一般分为、、。
3．有两个电容元件，，，则将这两个电容串联起来后的等效电容C=_________。
4．周期T=0.02S，振幅为50V、初相为的正弦交流电压u的瞬时值表达式为__________________。
5．RLC串联电路发生谐振时，其谐振频率_______________，若给定电源电压一定，电路中通过的电流__ __（填最大或最小），若要想保证选择性好，则Q0值应选__ _____（填高或低）。
6．纯电感元件在正弦交流电路中消耗的平均功率为___________，功率因数为________。
7．正弦交流电路中，当给定的电源电压和电源内阻抗=(3-j4)Ω不变，而负载为可变电阻R，则R=________时，它能获得最大功率。
8．容抗X C=5Ω的电容元件外加的正弦交流电源，则通过该元件的电流____________。
9．已知对称三相电源作Y形连接，已知，则______________________，__________________________。
10．三相照明负载必须采用________________ ______接法，且中性线上不允许安装_ _________和__________，中线的作用是_______________________________________。
二、选择题（每题只有一个正确的答案，每题2分，共14分）1．某元件的复阻抗，则可判断其为（）元件。
A）电阻性； B）电感性； C）电容性2．关于感性负载并联合适电容的下述说法正确的是：（）A）可以提高负载本身的功率因数； B）可以提高总的功率因数；C）负载的工作状态发生了改变； D）总阻抗变小。
3．电容器C1、C2串联后接在直流电路中，若C1=3C2，则C1两端的电压是C2两端电压的：（）A）3倍 B）9倍 C）1/9倍 D）1/3倍4．三相对称交流电路的瞬时功率p为：（）A）一个随时间变化的量 B）0 C）是一个常值，其值恰好等于有功功率P D）UI。
5．一台变压器的三相绕组Y接，每相额定电压为220V，出厂时测得，但线电压，则这种现象是（）。
A）U相绕组接反了； B）V相绕组接反了； C）W相绕组接反了6．已知交流电流，当它通过R=2Ω的电阻时，电阻上消耗的功率是：（）A）32W； B）8W； C）16W； D）10W7．在由Z1、Z2组成的正弦交流电路中，其功率关系错误的是：（）A）P=P1+P2； B）Q=Q1+Q2； C）S=S1+S2； D）S=。
三、判断题（每小题2分，共16分）1．戴维南定理不仅适用于直流电路，也适用于交流电路。
（）2．耐压为220V的电容器可以接到工频220V交流电上。
（）3．在串联谐振电路中，Q值越低，通频带越宽，Q值越高，通频带越窄。
（）4．在电感性负载上并联一个合适的电容器后，可使线路中的总阻抗增大。
（）5．两个正弦交流电流，，则滞后于。
（）6．三相负载作三角形连接，不论负载对称与否，三个线电流的相量和均为零。
（）7．不对称三相负载作星形连接，为保证相电压对称，必须有中性线。
（）8．在同一个电源线电压作用下，三相对称负载作星形或三角形连接时总功率相等。
（）四、计算题（共5小题，共50分）1．如图4-1所示电路，计算各点电位。
图4-12．两个电容元件、耐压为300V，、耐压为250V，若将它们并联，求（1）等效电容C；（2）总的耐压值U=？。
（8分）3．如图4-3所示电路V，求（1）；（2）。
（8分）图4-34．如图4-4所示线性无源二端网络N，已知端口处的电压、电流分别为：，，试求：（1）复阻抗、功率因数；（2）二端网络的有功功率P、无功功率Q。
（12分）图4-45．已知三相对称负载作三角形连接，Z=(12+j16)Ω，电源线电压为380V，求各相电流和线电流及总有功功率P。
（14分）《电路与磁路》模拟试题1 参考答案一、填空题1．4；2。
2．通路；短路；开路。
3．6.67。
4．。
5．；最大；高。
6．0；0。
7．3Ω。
8．。
9．；。
10．三相四线制；开关；熔断器；保证负载电压平衡。
二、选择题1．B； 2．B； 3．D； 4．C； 5．B； 6．A； 7．C。
三、判断题1．∨； 2．×； 3．∨； 4．∨； 5．×； 6．∨； 7．∨； 8．×。
四、计算题1．。
2．。
3．；。
4．；；P=216.5W；Q=125var。
5．I P=19A；I L=32.9A；P≈13kW。
《电路与磁路》模拟试题2一、填空题：1、一只220V、60W的灯泡，其电阻值是；一个10KΩ、60W的电阻，使用时允许通过的最大电流是。
2、如图：若K打开时，I= Uab= 若K合上时，I= Uab= 。
3、节点法是以为未知数列方程，所列方程的数目等于。
4、当电源发出功率时，其端电压比电势（高、低、相等）。
5、正弦量的三要素是。
有一工频正弦电压的初相为30，当t=0.01秒时的电压值为100V，该正弦电压的表达式u= 。
若将该电压加在10欧的电阻上，则其的有功功率P= ；若将电阻变为10欧的电容，则P= ，Q= 。
6、某一二端网络N的端口电压u=20COS（100t+60°）v，端口电流i=4cos(100t+340°)A，则N的性质为，网络的有功功率P= ，Q= ，S= ，功率因数等于。
二、判断题1、参考点不同，则两点间的电压也不同。
（）2、叠加定理可用来求任何电路的电压、电流及功率。
（）3、自感电势的方向由法拉弟电磁感应定律来判断。
（）4、RL串联电路一定是感性负载，且其功率因数小于1，若串联或并联电容器可以将功率因数提高到1。
（）5、所有无源二端口的正弦交流网络都可以等效为一个电阻元件和一个动态元件的并联。
（）三、作图分析题1、用相量图分析并联电容器如何改善日光灯的功率因数。
在加电容的过程中总电流和有功功率如何变化？答：四、计算题1、求等效电阻。
解：2、用戴维宁定理求R＝？时，其获得的功率最大？是多少？解：3、RC并联接在工频电源∠0°上，R＝10欧，C＝100微法，求总电流、有功功率、无功功率及复功率，功率因数角。
解：4、一工频无源二端网络的端口电压∠30°伏,端口电流=5∠100°安，求其串联等效电路，并求电路元件的参数。
解：5、如图，R1=5欧，R2=XL，接在100伏的工频交流电源上，电容的电流为10安，R2的电流为10安，求XC、R2、XL，并求电路的P、Q、S及功率因数。
解：答案一、填空题1、一只220V、60W的灯泡，其电阻值是 806.7欧；一个10KΩ、60W的电阻，使用时允许通过的最大电流是 77.5毫安。
2、如图：若K打开时，I= 0 Uab= 8伏若K合上时，I= －2安 Uab= 4伏。
3、节点法是以独立节点的电位为未知数列节点的电流方程方程，所列方程的数目等于节点数减1 。
4、当电源发出功率时，其端电压比电势低（高、低、相等）。
5、正弦量的三要素是三要素。
有一工频正弦电压的初相为30，当t=0.01秒时的电压值为100V，该正弦电压的表达式u= 200sin(314t+30°)伏。
若将该电压加在10欧的电阻上，则其的有功功率P= 2000W ；若将电阻变为10欧的电容，则P= 0 ，Q= 2000乏。
6、某一二端网络N的端口电压u=20COS（100t+60°）v，端口电流i=4cos(100t+340°)A，则N的性质为感性，网络的有功功率P= 6.95瓦，Q= 39.4乏，S= 40伏安，功率因数等于 0.174 。
二、判断题1、参考点不同，则两点间的电压也不同。
（×）2、叠加定理可用来求任何电路的电压、电流及功率。
（×）3、自感电势的方向由法拉弟电磁感应定律来判断。
（×）4、RL串联电路一定是感性负载，且其功率因数小于1，若串联或并联电容器可以将功率因数提高到1。
（√）5、所有无源二端口的正弦交流网络都可以等效为一个电阻元件和一个动态元件的并联。
（√）三、作图分析题1、用相量图分析并联电容器如何改善日光灯的功率因数。
在加电容的过程中总电流和有功功率如何变化？答：画出电路图（2分），相量图（4分），分析过程（9分）四、计算题1、求等效电阻。
解：4欧（4分）；4欧（4分）2、用戴维宁定理求R＝？时，其获得的功率最大？是多少？解：R＝8欧（4分），Uoc＝2伏（2分），Pmax=0.125瓦（4分）3、RC并联接在工频电源∠0°上，R＝10欧，C＝100微法，求总电流、有功功率、无功功率及复功率，功率因数角。
解：I＝23.1安（2分），P＝4848.23瓦（2分），Q＝－1522.06乏（2分），复功率5082∠－17.43°伏安（2分），功率因数角－17.43°（2分）4、一工频无源二端网络的端口电压∠30°伏,端口电流=5∠100°安，求其串联等效电路，并求电路元件的参数。
解：等效电路（2分），R=15.05欧（3分），C＝77微法（3分）5、如图，R1=5欧，R2=XL，接在100伏的工频交流电源上，电容的电流为10安，R2的电流为10安，求XC、R2、XL，并求电路的P、Q、S及功率因数。
解：R2=XL=2.5欧（2分），XC=5欧（2分），P＝1000瓦（1分），Q＝0（1分）S=1000伏安（1分），功率因数＝1（1分），作出相量图（1分《电路与磁路》模拟试题3一、填空题：1、将耐压值均为220V、电容量为60微法和30微法的两个电容器串联，总电电容量是，两端可承受的最大电压是。
2、如图：若K打开时，I= Uab= 若K合上时，I= Uab= 。
3、网孔法是以为未知数列方程，所列方程的数目等于。
4、当电源（发出，接受）功率时，其端电压比电势低。
5、RLC串联电路的三种状态是。
有一工频正弦电压的初相为30，当t=0.01秒时的电压值为200V，该正弦电压的表达式u= 。
若将该电压加在20欧的电阻上，则其的有功功率P= ；若将电阻变为20欧的电感，则其的P= ，Q= 。
6、某一二端网络N的端口电压u=20COS（100t—60°）v，端口电流i=4cos(100t+350°)A，则N的性质为，网络的有功功率P= ，Q= ，S= ，功率因数等于。
二、判断题1、电位的大小决定两点间的电压也不同。
（）2、正弦量有三种表示方式，即解析式、相量、波形。
