发动机点火系统
点火系统的故障检修课件
发动机运转不稳定
总结词
发动机运转时出现抖动、转速不稳等现象，可能与点火系统 有关。
详细描述
点火系统故障可能导致发动机运转不稳定，出现运转不均匀 、加速缓慢等现象。可能的原因包括点火线圈老化、火花塞 积碳或间隙不均等。
发动机爆燃
总结词
发动机在运转过程中出现爆燃现象， 可能与点火系统有关。
详细描述
点火系统故障可能导致发动机爆燃， 产生敲缸声和振动。可能的原因包括 点火过早、火花塞选用不当、混合气 过浓等。
特点
传统点火系统结构简单，但点火性能较差；电子点火系统提高了点火性能，但仍然存在结构复杂的问题；微机控 制点火系统能够实现精确控制，提高点火性能和发动机燃油经济性。
02
CATALOGUE
点火系统常见故障及原因分析
发动机启动困难
总结词
发动机无法顺利启动，可能是点火系 统故障。
详细描述
点火系统故障导致火花塞无法正常点 火，发动机无法启动。可能的原因包 括点火线圈故障、火花塞间隙过大或 过小、高压线损坏等。
点火系统的故障 检修课件
目录
• 点火系统概述 • 点火系统常见故障及原因分析 • 点火系统故障检修流程与方法 • 点火系统故障检修实例分析 • 点火系统故障预防与维护建议
01
CATALOGUE
点火系统概述
点火系统的定义与作用
定义
点火系统是汽油发动机的关键部 分，负责在适当的时刻产生电火 花，点燃气缸内的可燃混合气。
火花塞故障实例分析
总结词
火花塞故障，可能是点火系统故障导致。
详细描述
当火花塞出现故障时，可能是由于火花塞间隙过大或 过小、火花塞积碳过多等原因。检修时应检查火花塞 状态，如有问题应及时更换或维修。同时，应注意定 期更换火花塞，以保证点火系统的正常工作。
汽车点火系统工作原理
汽车点火系统工作原理
汽车点火系统的工作原理是通过电流的流动来产生火花，从而点燃汽车发动机燃烧室中的燃油混合物。
汽车点火系统通常包括点火线圈、分电器、点火开关、点火塞和电源等组件。
当驾驶员转动点火开关时，电源会为点火系统提供电流。
电流首先经过点火线圈，点火线圈是由一对线圈绕组组成，其中一个绕组称为初级绕组，另一个绕组称为次级绕组。
当电流通过初级绕组时，它会产生磁场。
然后，通过点火塞连接到次级绕组的电流会在这个磁场的作用下产生高压电流。
高压电流进入分电器，分电器把它分发给各个缸体的点火塞。
分电器根据发动机的脉冲信号，决定将高压电流传递给哪个点火塞。
这样，每个汽缸的燃油混合物就能够被点燃。
点火塞位于发动机的燃烧室中，它由两个电极组成，通过电极之间的间隙，高压电流会产生火花。
当这个火花经过燃油混合物时，燃气就会被点燃。
这个过程会重复多次，以确保每个汽缸的燃油都能够燃烧。
通过点火系统的工作，汽车发动机就能够顺利运行起来。
点火系统的可靠性和效率对于发动机的性能和燃油消耗都有着重要影响。
汽车发动机点火系统故障的排查和修复方法
汽车发动机点火系统故障的排查和修复方法在汽车的正常运行过程中，发动机点火系统的稳定运行是至关重要的。
然而，由于多种原因，发动机点火系统可能会出现故障，导致汽车无法正常启动或运行。
本文将介绍一些常见的发动机点火系统故障，并提供相应的排查和修复方法。
I. 故障一：点火线路短路或断路点火线路的短路或断路是导致发动机无法点火的常见原因之一。
当发动机启动时，电流通过点火线圈，点火线和火花塞来实现点火。
然而，如果点火线路遭受短路或断路，点火系统将无法正常工作。
排查方法：1. 检查点火线路连接是否牢固，确保没有断开或松动的连接。
2. 使用万用表测量整个点火线路是否存在短路或断路现象。
3. 检查点火线、点火线圈和点火开关是否磨损或损坏，并进行必要的更换。
修复方法：1. 修复或更换断开或松动的线路连接。
2. 更换磨损或损坏的点火线、点火线圈或点火开关。
II. 故障二：点火线圈故障点火线圈是发动机点火系统中的关键组件，负责将电能转化为高压电能，以点燃火花塞。
当点火线圈出现故障时，可能会导致发动机无法点火。
排查方法：1. 使用万用表测量点火线圈的电阻值，以确认其是否正常。
2. 检查点火线圈是否存在破损、漏电或短路现象。
修复方法：1. 更换故障的点火线圈。
2. 清洁或更换受损的点火线圈连接器。
III. 故障三：火花塞问题火花塞是发动机点火系统中直接参与点火的部件，它负责产生火花以点燃混合气。
当火花塞故障时，可能导致汽车无法正常启动或运行不稳定。
排查方法：1. 检查火花塞外观，确保没有损坏或污染。
2. 使用火花塞扳手拆卸火花塞，检查其电极是否磨损、氧化或过热。
3. 对所有火花塞进行清洁或更换。
修复方法：1. 更换故障的火花塞。
2. 调整火花塞的电极间隙。
3. 清洗火花塞并去除电极上的积碳。
IV. 故障四：点火模块故障点火模块是控制发动机点火系统的重要组件，如果点火模块出现故障，会导致点火系统无法正常运行。
排查方法：1.进行点火模块的检查，查看是否存在烧坏或损坏的现象。
二冲程发动机点火原理
二冲程发动机点火原理
点火是指在燃油与空气混合物被压缩到最大时，通过一个点火系统引发火花，使混合物燃烧。
对于二冲程发动机，点火的原理主要包括点火系统、点火时间和点火高压。
点火系统是指由点火器、电源和点火线圈组成的装置。
点火器是点火系统中的核心部件，由电磁继电器、开关、调节器和外壳等组成。
当点火开关接通电源时，电流通过点火系统，电磁继电器得到激励，使得点火线圈放电，产生高压放电火花。
点火时间是指触发点火的时刻。
在二冲程发动机中，点火时间通常由发动机的转子或磁铁触发器精确控制。
当转子或磁铁到达规定位置时，点火器会通过点火线圈发出高压放电火花，点燃燃油与空气混合物。
点火高压是指由点火线圈产生的高电压。
点火线圈通过变压器原理将低压电流转换为高压电流，以产生足够的电压来点燃燃油与空气混合物。
高压电流通过点火线圈的一端进入点火器，并通过电极产生火花。
这个火花会在混合物被压缩到最大时产生，点燃混合物，驱动发动机工作。
总之，二冲程发动机点火的原理主要涉及点火系统、点火时间和点火高压。
点火系统通过点火器、电源和点火线圈来产生高压放电火花，点火时间由发动机的转子或磁铁触发器控制，点火高压通过点火线圈变压器原理产生，以点燃燃油与空气混合物。
摩托车汽油发动机的点火系统故障排查方法
摩托车汽油发动机的点火系统故障排查方法摩托车是一种常见的交通工具，其发动机的点火系统是引擎正常运行的关键部件之一。
然而，在长时间使用过程中，摩托车的点火系统可能会出现故障或问题，给驾驶者带来麻烦和安全隐患。
本文将介绍摩托车汽油发动机点火系统故障的排查方法，帮助用户了解故障原因并尽快修复。
第一步：检查点火线圈点火线圈是负责提供高压电流给点火塞，引发燃烧的重要组件。
当摩托车点火系统出现问题时，首先应该检查点火线圈是否工作正常。
方法是使用万用表测量其电阻值。
通常来说，正常的点火线圈电阻值在2至3欧姆之间。
如果电阻值超过或低于这个范围，就说明点火线圈可能存在问题，需要更换或维修。
第二步：检查点火塞点火塞是点火系统的核心部件之一。
检查点火塞的方法相对简单：首先，用扳手将点火塞从发动机上拆下；然后，使用刷子清洁点火塞表面的杂质；最后，检查点火塞的电极间隙是否正常。
点火塞的电极间隙通常应该在0.6至0.8毫米之间。
如果电极间隙过大或过小，都可能导致点火不正常，需要调整或更换点火塞。
第三步：检查点火线点火线是连接点火线圈和点火塞的导线。
检查点火线是否正常的方法是检查其外观和连接情况。
首先，检查点火线是否有明显的磨损、老化或断裂现象。
其次，检查点火线的连接是否稳固，没有松动。
如果发现点火线存在问题，就需要更换新的点火线。
第四步：检查点火系统的供电点火系统的正常工作需要稳定的电源供电。
检查点火系统的供电情况可以通过以下步骤进行：首先，检查电池是否充电正常，并确保电池端子没有腐蚀；其次，检查电线和引擎开关是否有损坏或断裂的情况；最后，检查点火系统的保险丝是否熔断。
如果发现电源供电存在问题，就需要修复或更换相关的电线、保险丝或电池。
第五步：检查点火系统的搭接点火系统的搭接是指点火线圈和点火塞之间的连接方式。
检查点火系统的搭接情况可以通过以下步骤进行：首先，检查点火线圈的接头和点火塞的插座是否有腐蚀、松动或损坏的情况；其次，确保点火线圈和点火塞的连接牢固，并没有松动。

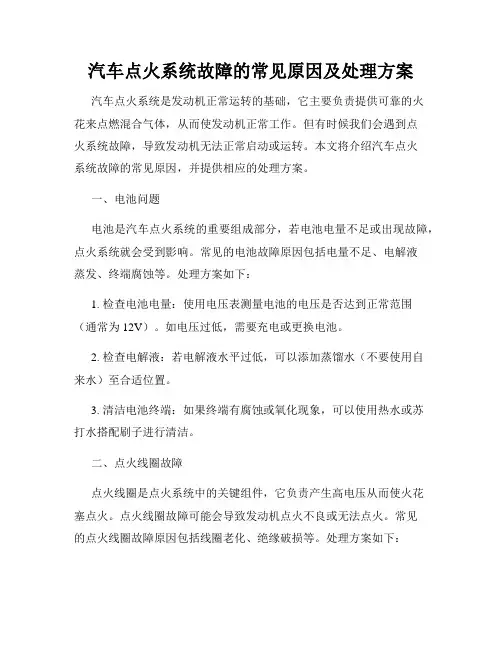

汽车点火系统故障的常见原因及处理方案
汽车点火系统故障的常见原因及处理方案汽车点火系统是发动机正常运转的基础，它主要负责提供可靠的火花来点燃混合气体，从而使发动机正常工作。
但有时候我们会遇到点火系统故障，导致发动机无法正常启动或运转。
本文将介绍汽车点火系统故障的常见原因，并提供相应的处理方案。
一、电池问题电池是汽车点火系统的重要组成部分，若电池电量不足或出现故障，点火系统就会受到影响。
常见的电池故障原因包括电量不足、电解液蒸发、终端腐蚀等。
处理方案如下：1. 检查电池电量：使用电压表测量电池的电压是否达到正常范围（通常为12V）。
如电压过低，需要充电或更换电池。
2. 检查电解液：若电解液水平过低，可以添加蒸馏水（不要使用自来水）至合适位置。
3. 清洁电池终端：如果终端有腐蚀或氧化现象，可以使用热水或苏打水搭配刷子进行清洁。
二、点火线圈故障点火线圈是点火系统中的关键组件，它负责产生高电压从而使火花塞点火。
点火线圈故障可能会导致发动机点火不良或无法点火。
常见的点火线圈故障原因包括线圈老化、绝缘破损等。
处理方案如下：1. 更换点火线圈：如果线圈老化或绝缘破损，需要及时更换新的点火线圈。
2. 检查接线：确保点火线圈与其他电气系统正确连接，没有松动或断路的情况。
三、点火开关问题点火开关是控制点火系统供电的关键部件，若开关出现问题会导致点火系统故障。
常见的点火开关故障原因包括磨损、接触不良等。
处理方案如下：1. 更换点火开关：对于磨损严重或者出现接触不良的点火开关，需要进行更换。
2. 清洁接触点：如果开关接触不良，可以使用专用清洁剂轻轻清洁开关上的接触点。
四、火花塞问题火花塞是点火系统的另一个关键组件，负责产生火花点燃混合气体。
如果火花塞出现故障，如电极磨损、积碳堆积等，会影响点火质量。
处理方案如下：1. 检查火花塞状况：拆下火花塞，检查电极是否磨损严重或有积碳现象。
如有问题，需要进行清洁或更换。
2. 调整火花塞间隙：确保火花塞间隙符合制造商规定的数值范围，以保证点火质量。
点火系统常见故障及诊断方法
点火系统常见故障及诊断方法一、常见故障及诊断方法1、点火系统存在启动困难、熄火不稳定现象：诊断方法：①检查发动机燃油系统的供油、排油是否正常，确定是否有杂音或有漏气现象，燃油质量是否合格；②查看点火系统的火花塞跳跃情况，确认火花塞的接触点的剩余电阻是否正常；③检查点火线圈的输入输出端的电流电压情况，确认电源电压是否正常；④检查发动机的进气、排气系统，确认进气正常，确保气门机构正确；⑤检查发动机缸压，确认发动机的缸压是否正常；⑥检查发动机的正时齿轮，确保它们的一一对应正确；2、点火系统存在熄火不及时现象：诊断方法：①检查发动机排气系统，确认它是否通畅；②检查发动机的气门机构，确认它是否完整；③检查点火线圈的输入端的电压，确认它是否正常；④检查发动机的正时齿轮，确保它们的一一对应正确；⑤查看冷却液的温度，确保它们的温度不要过高；⑥查看发动机缸压，确认它的缸压是否正常；3、点火系统存在过冷或过热现象：诊断方法：①检查点火线圈的输入端的电压，确认它是否正常；②检查发动机正时齿轮，确保它们的一一对应正确；③检查发动机排气系统，确认它是否通畅；④检查发动机的气门机构，确认它是否完整；⑤查看点火火花塞的接触点的剩余电阻是否正常；⑥查看发动机缸压，确认它的缸压是否正常；⑦检查发动机燃油系统的供油、排油是否正常，确定是否有杂音或有漏气现象，燃油质量是否合格；4、点火系统存在上电后大转矩（点火前期抖动）：诊断方法：①检查点火线圈的输入端的电压，确认它是否正常；②检查发动机正时齿轮，确保它们的一一对应正确；③检查发动机排气系统，确认它是否通畅；④检查发动机的气门机构，确认它是否完整；⑤查看点火火花塞的接触点的剩余电阻是否正常；⑥查看发动机缸压，确认它的缸压是否正常；⑦检查发动机燃油系统的供油、排油是否正常，确定是否有杂音或有漏气现象，燃油质量是否合格；⑧检查发动机的温度，确认它不要太高或太低。
发动机点火系统故障排查与修复指南
发动机点火系统故障排查与修复指南发动机点火系统是保证发动机正常运转的重要组成部分，一旦发动机点火系统出现故障，将会对车辆的性能和燃油效率产生负面影响。
因此，及时排查和修复发动机点火系统故障至关重要。
本文将为您提供一份发动机点火系统故障排查与修复的指南，帮助您快速定位和解决发动机点火系统问题。
1. 故障排查前的准备工作在开始排查发动机点火系统故障之前，务必进行以下准备工作：1.1 确保故障码读取工具可用：使用故障码读取工具可以帮助您准确定位发动机点火系统故障。
1.2 检查电池电压：确保电池电压正常，因为发动机点火系统需要充足的电力支持。
1.3 查阅车辆技术手册：阅读车辆技术手册，了解发动机点火系统的工作原理和相关组件。
2. 故障排查步骤接下来，将介绍一些常见的发动机点火系统故障，并提供相应的排查和修复方法。
2.1 点火线圈故障如果发动机出现缺火、火花弱或无法启动等问题，可能是点火线圈损坏。
您可以按照以下步骤检查点火线圈：2.1.1 使用万用表测量点火线圈的电阻值，确保其在正常范围内。
2.1.2 检查点火线圈的连接情况，确保连接牢固且无松动。
2.1.3 如有必要，更换损坏的点火线圈。
2.2 火花塞故障火花塞的正常工作对于发动机点火系统至关重要。
以下是排查和修复火花塞故障的步骤：2.2.1 检查火花塞的外观，如果发现电极磨损、黑色积碳等情况，需要更换火花塞。
2.2.2 使用火花塞扳手拧下火花塞，并使用塞套工具测量电极间隙是否符合规范。
2.2.3 如有必要，根据车辆技术手册调整火花塞电极间隙，并正确安装火花塞。
2.3 点火模块故障点火模块是发动机点火系统的核心部件，如发动机出现断断续续的火花或无法启动等问题，可能是点火模块故障。
您可以按照以下步骤检查点火模块：2.3.1 使用万用表测量点火模块的输入和输出信号，确保其正常工作。
2.3.2 检查点火模块的连接插座，确保连接牢固且无松动。
2.3.3 如有必要，更换损坏的点火模块。
