混凝土输送泵设计
1 方案设计1.1 混凝土泵基本结构图 11 混凝土泵的基本构造简图1-输送管道；2-Y 形管组件；3-料斗总成；4-滑阀总成；5-搅拌装置；6-滑阀油缸；7-润滑装置；8-油箱；9-冷却装置；10-油配管总成；11-行走装置；12-推送机构；13-机架总成；14-电气系统；15-主动力系统；16-罩壳；17-导向轮；18-水泵；19-水配管1.1.1 工作方式混凝土泵的种类很多，可以按排量大小、工作原理、行走装置或配备其 它装置的情况进行分类。
1、按排量大小分类混凝土泵按排量大小可分为小型、中型、大型三类。
排量不足 30m 3 /h 的属小型泵；排量在 30～80m 3 /h 之间的为中型泵；排量超过 80m 3 /h 的为大 型泵。
目前应用最多的是中型泵。
2、按工作方式可以分为以下几种形式：(1)活塞式混凝土泵活塞式混凝土泵是应用最早的一种混凝土泵产品。
这种泵的泵送压力较 高，输送距离较远，而且易于控制，所以应用最广泛。
活塞式混凝土泵是靠 活塞在缸内往复运动，在分配阀的配合下完成混凝土的吸入和排出。
从传动 装置上可分为：①机械式 最早的混凝土泵采用曲柄活塞式，由动力装置带动曲柄活塞 （柱塞）往返运动将混凝土送出。
随液压技术的发展已逐步被液压式取代。
②液压式 根据液压介质的不同又分为油压式和水压式两种。
水压式目 前还不多见，所以通常称为“液压”的就是指油压式混凝土泵。
这种混凝土 泵功率大，震动小、排量大、运输距离远，可做到无极调节，泵的活塞可逆 向动作，将输送管中将要堵塞的混凝土拌合物吸回混凝土缸，以减少堵赛的 可能性。
（2）挤压式混凝土泵挤压式混凝土泵的作用原理与挤牙膏的过程相似。
这种泵的泵室内有橡 胶管和滚轮架，当滚轮架转动时将橡胶管内的混凝土压出，它特别适宜于小 石子混凝土急砂浆的泵送。
（3）压缩空气输送罐它利用压缩空气对贮料罐内混凝土吹压，进行间断输送，其作用原理如 图1-2所示。
图 12 气体输送混凝土工作示意图压缩空气输送罐的操作顺序是：先打开罐的上盖，装入混凝土后再将上 盖压紧，打开气阀向罐内输入压缩空气，当用于显示罐内压力的压力表达到 额定的压力值时，关闭气阀并开始送混凝土。
压送后将罐内的剩余压力全部 泄放掉，然后再打开上盖，重复进行泵送。
3、按移动方式分类混凝土泵按移动方式可分为固定式、拖挂式和自行式。
（1）固定式固定式系原始式，多由电机驱动，适用于工程量较大、移动较少的场合。
（2）拖挂式拖挂式混凝土泵是把泵安装在带有车轮的简单底架上，既能在施工现场 方便地移动，又能在道路上拖运。
（3）自行式自行式混凝土泵是把泵安装在汽车底盘上。
①车载式 车载式混凝土泵移动方便，机动灵活，到新工作地点不需进 行准备即可进行浇筑。
②混凝土泵车 是汽车、混凝土泵及布料杆的组合体。
机动性能好，可 缩短施工的辅助时间，节省劳动力，提高生产率和降低工程成本。
但受施工 现场工地条件和道路的限制。
经比较决定工作方式采用液压活塞式。
1.1.2 电动机由于在井下使用三相交流电源比较方便，故选用三相异步电动机。
其中 Y系列最为常用。
在井下使用防爆结构的电动机。
1.1.3 混凝土缸布置采用卧式双缸，即两个混凝土缸并列布置，由两个油缸驱动，通过阀的 转换，交替吸入或泵出，是混凝土平稳而连续的输出。
1.1.4 分配阀1、蝶形分配阀这种分配阀是在料斗、工作缸、输送管之间的通道上设置一个蝶形板， 通过蝶形板的翻动来改变混凝土的通道。
其优点是：结构简单紧凑、阀室小、 流道短、运动阻力小，使用寿命长，维修方便，阀的出端不需要Y形管。
蝶 形阀的缺点是：混凝土流道的截面变化大，吸入或排出流道方向改变剧烈， 有时会造成混凝土在阀内部堵塞的现象。
蝶形分配阀有垂直轴式和水平轴式 两种。
2、管形分配阀是在混凝土输送缸与输送管之间设置一摆动管件来完成混凝土的吸入和 排出作业的。
管形阀一般置于集料斗中。
管形分配阀的优点是流道形状合理、 没有截面变化、泵送阻力小，从而使集料斗的高度大为降低，故便于混凝土 搅拌运输车向集料斗卸料，而且结构简单、流道畅通、耐用，磨损后易于更 换。
由于没有了输送管口的Y形管，所以不易堵塞。
缺点在于它在集料斗中， 使集料斗中的搅拌叶片布置困难，容易有死角，当混凝土的坍落度较小时， 管阀的摆动阻力大，摆动速度降低，影响了混凝土的吸入效率。
管形阀从结构上可分为立式和卧式两种；从形状上来看又可分为S型、裙型和 C型等几 种。
（1）S型管阀S 管阀最常用。
阀体呈 S 形，其壁厚也是变化的，磨损大的地方壁厚也 大。
其摆动油缸可设置在料斗的后方，也可设置在料斗的前方。
后置式摆动 油缸利用摆动轴水平伸入料斗中与阀体连接，推动阀体摆动，但摆动轴与阀 体连接形成的屏障会影响混凝土的流动，从而降低泵的吸入效率；前置式摆 动油缸则去掉了摆动轴及其支承，泵的吸料性能大为提高，而且安装方便。
（2）C形摆管阀主要用于泵车。
优点是摆动点位于料斗之上，转动部分不易被混凝土砂 浆侵入，所以寿命长、可靠性高；阀口切割环还可以进行自动补偿。
缺点是 摆动管在下弯道处由于曲率半径较小，阻力较大；另外摆动管与料斗壁之间 会有粗集料堆积，导致摆动困难。
（3）摆动裙阀摆动裙阀具有一个处于混凝土泵料斗内的摆动体，当它摆动时，料斗内 的混凝土被推开，摆动裙阀的驱动机构也置于料斗之外。
裙阀的特点是进口 细、出口大、阀体短、内径大、不截流、压力损失小；从构造上可以实现相 当好的力矩平衡，消除料斗“抬头”现象。
3、闸板式分配阀由外置油缸驱动，靠快速往返运动的闸板使输料缸开口交替地与泵的料 斗或输料管接通，周期性地开闭混凝土缸的进料口和出料口，从而切换混凝 土在集料斗和混凝土缸之间的流向，以实现混凝土的反复泵送。
这种阀的优 点在于：构造简单、制作方便、耐磨损、寿命长；关闭通道时，比较省力； 开关迅速、及时。
闸板阀的缺点是：对于双工作缸的泵送必须有Y形管，其 集料斗的高度要比其它阀的高；闸板磨损后与阀口的间隙无法补偿，因而失 去密封性， 不能作高压输送。
采用闸板阀的混凝土泵适用于混凝土需要量大、 质量要求高的场地施工。
其特点是：吸料性能强劲、工作效率高、操作简单、 维修方便、浇筑质量好。
闸板阀的种类很多，有平置式、斜置式、和摆动式 等几种主要形式。
经比较决定采用S形管阀。
1.1.5 混凝土缸混凝土缸要耐磨、耐腐蚀，并有足够的强度和刚度。
缸体要用高碳钢制造，内壁淬火硬度为 HRC55 或在内壁镀铬，厚度大于 0.2mm。
缸体要进行强 度校核，为保证主液压缸和混凝土缸的同轴度，要控制两缸连接面的加工精 度。
1.1.6 混凝土缸活塞因活塞的工作速度高，承受压力大，又与混凝土直接接触，故易磨损， 易腐蚀，故采用钢材制造活塞基体，用聚氨酯橡胶做密封层。
活塞要能抗压 并有韧性，密封层要耐磨、耐腐蚀，并有一定强度，在结构上要拆卸和更换 方便。
1.1.7 搅拌装置料斗一般要大于0.35m 3 ， 料斗口部有方格网， 网孔尺寸为最大集料的1.5 倍。
料斗的出口应既能防止空气进入混凝土缸内，又便于混凝土流动，以减 少混凝土起拱。
搅拌叶片的搅拌速度应与混凝土缸吸料口处的混凝土流速相 适应。
叶片旋转扫过的空间形状应与料斗的形状相似，叶片与料斗的间隙应 大于最大集料的尺寸。
1.2 混凝土泵的功用混凝土泵是通过管道依靠压力输送混凝土的施工设备，它能一次连续地 完成水平输送和垂直输送，是现有混凝土输送设备中比较理想的一种。
它将 预拌混凝土生产与泵送施工相结合，利用混凝土搅拌输送车进行中间运送， 可实现混凝土的连续泵送和浇筑。
混凝土泵送工艺（1）混凝土泵送施工的特点在混凝土施工过程中，混凝土的现场输送和浇筑是一项关键的工作。
它 要求迅速、及时，并且保证质量以及降低劳动消耗，从而在保证工程要求的 条件下降低工程造价，尤其是对一些混凝土量很大的大型钢筋混凝土构筑物 （大型设备基础、地下工程等）和高层建筑，故如何正确选择混凝土输送工 具和浇筑方法就显得更为重要。
常用的垂直及短距离混凝土输送机械有：升降机、起重机、皮带运输机、 混凝土泵等。
（2）混凝土泵送施工的优点①机械化程度高，需要的劳动力少，施工组织简单；②混凝土的输送和浇筑作业是连续进行的，施工效率高，工程进度快；③泵送工艺对混凝土质量要求比较严格，也可以说泵送是对混凝土质量 的一次检验。
由于泵送是连续进行的，泵送中混凝土不易离析，混凝土坍落 度损失不大，容易保证工程质量；④对施工作业面的适应性强，作业范围广。
混凝土输送管道可以铺设到 其它设备难以达到的地方，又能使混凝土在一定压力下充填浇筑部位，为了 增大输送距离还可以将泵串联使用，以满足各种施工要求；⑤与其他施工机械的相互干扰小。
在泵送的同时，输送管附近可以进行 其他施工作业；⑥在正常泵送条件下，混凝土在管道中输送不会污染环境，能实现文明 施工；⑦在施工布置得当的情况下，能降低工程造价。
（3）泵送施工方法的局限性①混凝土配合比除了应符合工程质量要求外，还要符合用管道输送的要 求，如对于坍落度、混凝土集料的最大粒度、水泥及细集料的比例等都有一 定的限制；②混凝土的输送距离受到输送管口径、混凝土泵型及泵送压力的限制；③混凝土泵操作人员要有一定的技术水平，不仅要掌握机械的使用与维 护方法，还应懂得一些混凝土施工工艺方面的知识，以便能够判断混凝土的 质量和可泵性；④混凝土泵输送干硬性混凝土比较困难，限制了泵的使用范围；⑤气温低于-5℃时须采用特殊措施才能泵送。
1.3 混凝土泵的发展趋势（1）混凝土泵的关键性技术随着阀门系统和液压系统的不断革新，混凝土泵逐渐向大功率和高可靠 性的方向发展， 许多关键性技术也得到了较好的解决， 主要有如下几个方面：①泵体本身的分配阀经过不断的完善和创新，使得阀门的密封性和通畅 性都得到了进一步提高，且结构日趋简单、完善。
②用液压传动取代机械传动，使泵送工作更加平稳、可靠和易于控制； 电气控制从传统的继电器式控制改变为现在的PLC控制，使控制系统更加安全可靠，易于操作。
③当管路发生堵塞时，主液压传动系统可自动防止过载，并控制分配阀 换向，使机器实现反泵动作，以消除堵塞；搅拌系统也可实现卡料反转，从 而消除料斗中的卡料现象。
它们都可以采用自动或手动的方式进行控制。
④应用了高效减水剂，提高了混凝土的流动性和可泵性，在不降低混凝 土性能的情况下，大大改善了混凝土的泵送效果。
⑤商品混凝土的发展和混凝土搅拌运输车的配套使用，使质量可靠的混 凝土能够得到均衡的供应，从而保证了连续泵送的工作条件；而各种形式的 布料装置的出现，则解决了混凝土的布料问题。
这两方面的长足发展，可充 分发挥混凝土泵的生产效率，扩大了混凝土泵的使用范围。

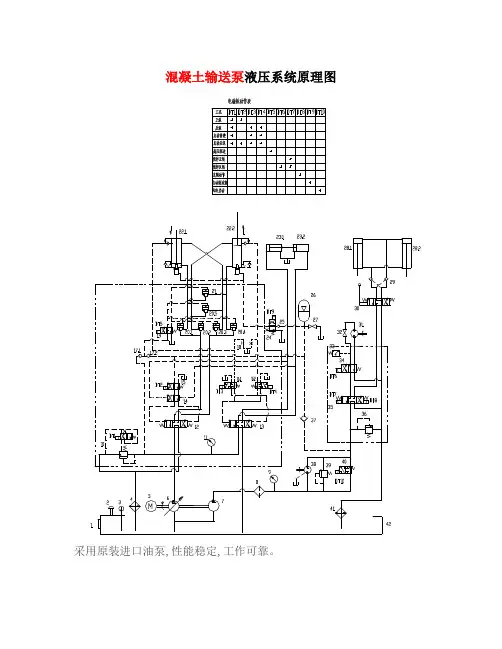

混凝土输送泵液压系统原理图
混凝土输送泵液压系统原理图
采用原装进口油泵,性能稳定,工作可靠。
2、长沙力诺混凝土输送地泵液压阀均采用德国进口，卓越的品质确保了砼泵具备高效率、使用寿命长的特性。
3、采用意大利“MANULI”进口的油管及进口原装管接头，性能优越，使系统在不增加管径的情况下提高了流量，减少了渗油的几率。
4、采用开式液压系统的泵送回路，运用主回油滤后风冷技术，避免换了向过程中的液压冲击。
不产生冲击和峰值，控制油温，稳定压力。
5、长沙力诺混凝土输送地泵主油缸活塞杆密封采用进口组合密封，密封效果好，防水性能强；活塞密封采用多道活塞环，经久耐用。
6、摆动油缸采用活塞缸，采用派克密封件，密封缓冲效果好，确保长时间稳定运行。
7、润滑系统采用全自动补油多重过滤技术，润滑效果好有效延长易损件的使用寿命。
混凝土泵的工作原理及规格
混凝土泵的工作原理及规格一、引言混凝土泵是一种用于运输混凝土的机械设备，广泛应用于建筑工程、水利工程、交通工程等领域。
混凝土泵的工作原理简单明了，主要分为两个部分：泵送系统和液压系统。
本文将详细介绍混凝土泵的工作原理及规格，以便读者更好地了解混凝土泵的基本知识。
二、混凝土泵的工作原理1.泵送系统混凝土泵的泵送系统主要由主机、输送管、活塞、液压缸、液压油箱、油泵、油箱、阀门等组成。
主机：主要由发动机、变速器、液压泵、分配阀、液压马达等构成。
发动机提供动力，液压泵产生液压能，分配阀控制液压能的流向，液压马达将液压能转化为机械能，最终驱动泵送混凝土。
输送管：输送管是将混凝土从泵送机输送到工地的管路。
输送管的材质一般为高强度合金钢管或钢丝绳筋混凝土管。
活塞：活塞是混凝土泵的核心部件，也是混凝土泵的泵送机构。
活塞在泵送混凝土时，通过往复运动将混凝土推向输送管。
液压缸：液压缸是混凝土泵的执行机构，通过液压缸的缩放来控制活塞的运动。
液压油箱：液压油箱是储存液压油的地方，液压油通过油泵被吸入液压系统中。
油泵：油泵是液压系统的心脏，主要负责液压油的循环。
油箱：油箱是储存液压油的地方，其容量也是影响混凝土泵工作时间的一个重要因素。
阀门：阀门主要用于控制液压系统的流量和压力，以保证混凝土泵的正常工作。
2.液压系统混凝土泵的液压系统主要由液压泵、油箱、油管、阀门等组成。
液压泵将机械能转换成液压能，液压油通过油管被输送到液压缸中，驱动活塞的运动。
三、混凝土泵的规格混凝土泵的规格根据其泵送能力和泵送距离不同而有所区别。
一般来说，混凝土泵可以分为小型混凝土泵、中型混凝土泵和大型混凝土泵三种类型。
1.小型混凝土泵小型混凝土泵泵送能力较小，适用于小型建筑和地下工程。
其泵送能力一般在20-40m3/h之间，泵送距离一般在50-100m之间。
小型混凝土泵结构简单，价格相对较低。
2.中型混凝土泵中型混凝土泵是目前市场上使用最广泛的混凝土泵之一。

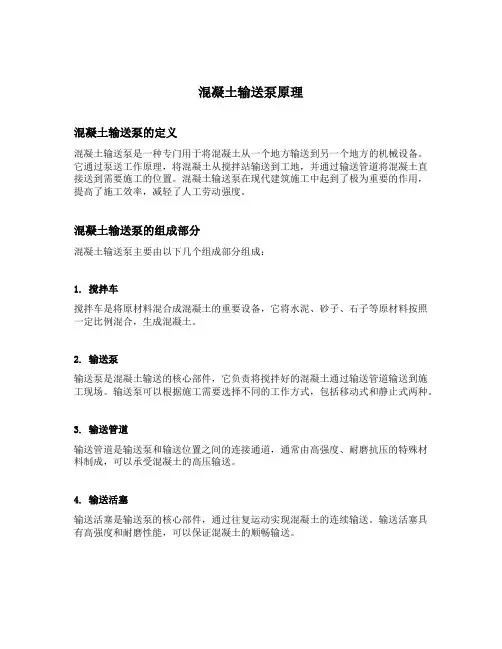

混凝土输送泵原理
混凝土输送泵原理混凝土输送泵的定义混凝土输送泵是一种专门用于将混凝土从一个地方输送到另一个地方的机械设备。
它通过泵送工作原理，将混凝土从搅拌站输送到工地，并通过输送管道将混凝土直接送到需要施工的位置。
混凝土输送泵在现代建筑施工中起到了极为重要的作用，提高了施工效率，减轻了人工劳动强度。
混凝土输送泵的组成部分混凝土输送泵主要由以下几个组成部分组成：1. 搅拌车搅拌车是将原材料混合成混凝土的重要设备，它将水泥、砂子、石子等原材料按照一定比例混合，生成混凝土。
2. 输送泵输送泵是混凝土输送的核心部件，它负责将搅拌好的混凝土通过输送管道输送到施工现场。
输送泵可以根据施工需要选择不同的工作方式，包括移动式和静止式两种。
3. 输送管道输送管道是输送泵和输送位置之间的连接通道，通常由高强度、耐磨抗压的特殊材料制成，可以承受混凝土的高压输送。
4. 输送活塞输送活塞是输送泵的核心部件，通过往复运动实现混凝土的连续输送。
输送活塞具有高强度和耐磨性能，可以保证混凝土的顺畅输送。
5. 输送阀门输送阀门位于输送泵和输送管道之间，用于控制混凝土的流动和停止。
输送阀门的设计在提高混凝土输送效率的同时，还要确保混凝土的稳定性和流动性。
混凝土输送泵的工作原理混凝土输送泵的工作原理主要分为以下几个步骤：1. 进料和搅拌在搅拌车中，原材料按照一定比例投入到搅拌车的混凝土搅拌罐中，并通过搅拌装置进行充分混合。
2. 泵送搅拌好的混凝土被泵送到输送管道中，并由输送活塞的往复运动推动混凝土向前输送。
输送泵通过不断往复运动的输送活塞，将混凝土不断推送到输送管道中，保持混凝土的连续输送。
3. 输送管道控制输送阀门位于输送泵和输送管道之间，通过控制输送阀门的开关来控制混凝土的流动和停止。
当需要停止泵送混凝土时，关闭输送阀门；当需要继续泵送混凝土时，打开输送阀门。
4. 输送到施工现场混凝土通过输送管道输送到施工现场，可以直接倒入需要施工的位置。
在施工过程中，可以根据需要调整输送泵的位置和输送管道的布置，以满足不同施工要求。

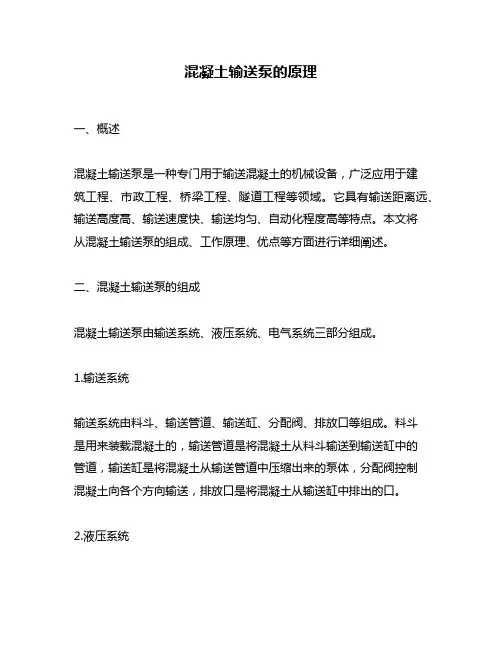

混凝土输送泵的原理
混凝土输送泵的原理一、概述混凝土输送泵是一种专门用于输送混凝土的机械设备，广泛应用于建筑工程、市政工程、桥梁工程、隧道工程等领域。
它具有输送距离远、输送高度高、输送速度快、输送均匀、自动化程度高等特点。
本文将从混凝土输送泵的组成、工作原理、优点等方面进行详细阐述。
二、混凝土输送泵的组成混凝土输送泵由输送系统、液压系统、电气系统三部分组成。
1.输送系统输送系统由料斗、输送管道、输送缸、分配阀、排放口等组成。
料斗是用来装载混凝土的，输送管道是将混凝土从料斗输送到输送缸中的管道，输送缸是将混凝土从输送管道中压缩出来的泵体，分配阀控制混凝土向各个方向输送，排放口是将混凝土从输送缸中排出的口。
2.液压系统液压系统主要由液压油箱、液压泵、液压马达、液压缸、液压阀等组成。
液压油箱是储存液压油的地方，液压泵是将液压油从油箱中抽出并压缩的泵，液压马达是将压缩的液压油转化为力的马达，液压缸是将液压油转化为直线运动的缸，液压阀控制液压油的流向和压力等参数。
3.电气系统电气系统主要由电动机、电磁阀、传感器、控制器等组成。
电动机是驱动液压泵的动力源，电磁阀控制液压阀的开关，传感器检测混凝土的输送状态，控制器是对整个系统进行控制和监测的设备。
三、混凝土输送泵的工作原理混凝土输送泵的工作原理可以分为三个步骤：混凝土进料、混凝土压缩、混凝土出料。
1.混凝土进料在混凝土输送泵工作前，首先将混凝土装入料斗中。
当启动混凝土输送泵时，电动机会驱动液压泵开始工作，液压泵将液压油从液压油箱中抽出并压缩，压缩后的液压油通过液压管道进入液压缸中。
2.混凝土压缩当液压油进入液压缸时，将压缩的液压油转化为力，这个力将驱动输送缸中的活塞进行运动，将混凝土从输送管道中压缩出来，并通过分配阀控制混凝土的输送方向。
此时，混凝土已经被压缩成了高压状态，可以进行远距离、高高度的输送。
3.混凝土出料当混凝土输送到目的地时，通过排放口将混凝土排出，整个输送过程完成。
30型混凝土输送泵参数
30型混凝土输送泵参数30型混凝土输送泵是一种广泛应用于混凝土施工领域的设备，它的主要功能是将混凝土通过管道输送到指定的位置。
该设备具有高效、连续、远距离输送等特点，能够显著提高混凝土施工的效率和精度。
以下是关于30型混凝土输送泵的详细参数介绍。
一、主要技术参数1．输送量：30型混凝土输送泵的输送量通常在每小时30立方米左右，具体数值可能会因不同的制造商和型号而略有差异。
2．输送压力：该设备的输送压力通常在20-40兆帕之间，能够满足大部分混凝土施工的要求。
3．电机功率：30型混凝土输送泵的电机功率通常在75-110千瓦之间，根据不同的制造商和型号可能会有所不同。
4．输送距离：该设备的最大输送距离通常在水平方向上可达80-120米，垂直方向上可达30-50米，具体数值会因不同的制造商和型号而有所不同。
5．重量：30型混凝土输送泵的重量通常在2-3吨之间，具体数值会因不同的制造商和型号而有所不同。
二、结构特点1．整体结构：30型混凝土输送泵通常由电机、泵体、输送管道等部分组成。
电机是设备的动力来源，通过传动轴将动力传递给泵体。
泵体内部有活塞结构，通过活塞的往复运动将混凝土吸入和排出。
输送管道则是将混凝土从泵体输送到指定位置的通道。
2．液压系统：30型混凝土输送泵的液压系统主要由液压泵、液压缸、液压阀等组成。
液压泵为整个液压系统提供动力源，液压缸是执行元件，通过活塞的往复运动实现混凝土的吸入和排出。
液压阀则控制液压系统的流量和方向，确保设备的稳定运行。
3．电气系统：30型混凝土输送泵的电气系统主要由电机、电控柜等组成。
电机通过电缆与电控柜连接，实现设备的电力驱动。
电控柜内含有电路板和控制器，可以对设备进行远程控制和监测。
4．安全保护装置：为了确保设备的安全运行，30型混凝土输送泵通常配备有安全保护装置，如超压保护、过载保护、断电保护等。
这些保护装置可以有效地避免设备在运行过程中出现故障或损坏。
三、操作和维护1．操作：操作30型混凝土输送泵需要经过专业培训的人员进行，确保设备的正确使用和安全运行。
混凝土输送泵规格
混凝土输送泵规格一、概述混凝土输送泵是一种用于工地混凝土输送的机械设备，广泛应用于建筑、桥梁、隧道、水利等工程领域。
目前市场上的混凝土输送泵类型多样，规格不尽相同，下面将就混凝土输送泵的规格进行详细说明。
二、工作原理混凝土输送泵主要由输送泵、液压系统、电气系统、清洗系统、管路系统等组成。
混凝土通过输送泵输送到施工现场。
输送泵工作时，混凝土由搅拌车或混凝土搅拌站输送到输送泵料仓内，经过输送泵的泵送作用，通过输出管道输送到施工现场，实现高效快速输送混凝土的目的。
三、技术参数1. 泵送压力：30MPa2. 泵送距离：水平距离200m，垂直高度100m3. 最大输送能力：180m³/h4. 最大粒径：40mm5. 搅拌电机功率：30kW6. 液压系统压力：32MPa7. 液压油箱容积：400L8. 燃油箱容积：200L9. 输送管道直径：125mm10. 输送管道长度：50m四、型号选择1. 根据施工现场的具体情况选择合适的型号，包括泵送压力、泵送距离、最大输送能力等参数。
2. 要根据施工现场的地形条件、输送混凝土的距离、地势高差等因素进行综合考虑。
3. 选择时还要考虑设备的维护保养情况，以及设备的配件是否齐全。
五、设备特点1. 设备具有输送速度快、输送效率高、操作简便等特点。
2. 设备采用液压系统，具有稳定性好、噪音小等优点。
3. 设备的输送管道采用热处理钢管，具有耐磨性强、耐腐蚀等优点。
4. 设备配备自动润滑系统，大大延长润滑周期，减少维护保养成本。
5. 设备采用集成化控制系统，具有操作简便、性能稳定等优点。
六、配件清单1. 输送泵2. 液压系统3. 电气系统4. 清洗系统5. 管路系统6. 输送管道7. 配件箱8. 电线、电缆9. 工具箱10. 操作手册七、使用注意事项1. 设备使用前要进行检查，确保各项指标符合规定标准，设备运行正常。
2. 设备使用时要保持清洁卫生，定期进行维护保养，保证设备的正常运行。
搅拌站混凝土输送泵规格
搅拌站混凝土输送泵规格搅拌站混凝土输送泵规格一、产品简介搅拌站混凝土输送泵是一种专门用于搅拌站内混凝土输送的设备。
该设备采用高效节能技术，能够快速、稳定地将混凝土输送至目标位置。
二、产品型号本产品型号为JBS40-13-82R。
三、产品参数1. 送料容量：0.56立方米/分钟。
2. 输送距离：水平500米，垂直120米。
3. 输送管径：125毫米。
4. 送料高度：1.6米。
5. 送料管径：150毫米。
6. 配置电机功率：82千瓦。
7. 配置泵体型号：JBS40。
8. 最大骨料尺寸：40毫米。
9. 液压油箱容积：370升。
10. 理论输送压力：8Mpa。
11. 最大输送量：40立方米/小时。
四、产品特点1. 该设备采用高效节能技术，能够快速、稳定地将混凝土输送至目标位置，提高工作效率。
2. 设备采用全液压控制系统，操作简单，维护方便。
3. 设备采用新型的小型输送泵结构，体积小巧，便于搬运和安装。
4. 设备采用高硬度合金钢制作，耐用性强。
5. 设备配备有防止堵塞的装置，保证输送过程顺畅。
6. 设备配备有自动润滑装置，延长使用寿命。
五、适用范围该设备适用于各类建筑工程、隧道、水利工程、煤矿工程、国防工程等需要输送混凝土的场合。
六、安全注意事项1. 在操作设备前，必须仔细阅读设备说明书，了解操作方法和注意事项。
2. 在操作设备时，必须穿戴好防护装备。
3. 在操作设备时，必须严格按照操作要求进行操作，不得随意更改设备参数。
4. 在操作设备时，必须注意安全，不得将身体部位伸入设备内部。
5. 在清洗设备时，必须切断电源，并采用专门的清洗工具进行清洗。
七、维护保养1. 设备在使用过程中，必须按照说明书中的维护保养要求进行维护保养。
2. 设备每日使用完毕后，必须对设备进行清洗，保持设备清洁卫生。
3. 定期更换设备润滑油，保证设备正常运转。
4. 定期对设备进行检查，及时发现并处理设备故障。
五、售后服务本公司承诺对产品提供一年免费保修，终身维护服务。
拖式混凝土输送泵的泵送部分设计
图书分类号：密级：摘要HBT60混凝土输送泵是一种将符合泵送条件的混凝土通过水平或垂直铺设的管道连续地输送到建筑施工现场的混凝土输送机械。
它被广泛地应用于城建、矿山、电力、能源、交通及其他部门的混凝土建筑工程中。
HBT60混凝土输送泵的两个液压缸分别与两个混凝土输送缸串联，在两个液压活塞驱动下，两个混凝土输送缸在分配阀的控制下，交替地将混凝土吸入和排出。
HBT60混凝土输送泵的分配阀为S形管阀，它的一端与输送管接通，另一端则通过摆动与两个混凝土输送缸交替接通，对准哪一个缸口，哪一个缸就向外排出混凝土。
同时，另一个缸则从料斗中吸入混凝土。
S管阀的摆动是通过对称配置于S管阀回转轴两侧的液压缸推力臂来实现的。
关键词混凝土输送泵；液压缸；S管阀；分配阀AbstractThe HBT60 concrete delivery pump will be one kind conforms to the transportation condition concrete the pipeline which or vertical will lay down through the level contin uously to transport to the construction job location concrete transportation machinery. It widely is applied to the urban construction, the mine, the electric power, the energy, the transportation and in other departments concrete building projects. The HBT60 concrete delivery pump two hydraulic cylinders separately with two concrete transportations cylind er series, under two hydraulic pressure pistons actuation, two concrete transportations cyli nder under the operating valve control, in turn and discharge the concrete. The HBT60 concrete delivery pump operating valve is the shape tube valve, its end and the delivery pipe put through, does another end through swing puts through in turn with two concre te transportations cylinder, which cylinder mouth aims at, which cylinder on discharges the concrete to outside. At the same time, another cylinder from center inspiration concre te. S tube valves winging is the valve rotation axis two sides hydraulic cylinder thrust f orces realizes through symmetrical arrangement.Keywords Concrete delivery pump Hydraulic cylinder S－tube valveOperating valve目录1 绪论 (1)1.1 混凝土输送泵的简介 (1)1.2 混凝土输送泵的发展趋势 (2)2 混凝土泵技术参数及原理 (3)2.1 主要技术参数 (3)2.2 主要组成部分 (4)2.2.1 分配阀及料斗 (4)2.2.2 推送机构 (7)2.3 泵送原理 (8)3 液压系统 (10)3.1 液压系统组成 (10)3.1.1 混凝土输送液压系统 (10)3.1.2 主泵送油路系统 (11)3.1.3 搅拌及冷却液压系统 (13)3.1.4 水清洗液压系统 (14)3.1.5 摆动系统 (14)3.1.6 润滑系统 (14)3.2 泵液压系统的设计计算 (15)4电气控制系统 (23)4.1 动力控制系统 (23)4.2 泵送控制系统 (24)4.3 有限遥控系统 (24)4.4 各元件的功能说明表 (24)4.5 可编程控制器的一般检查说明 (25)4.6 电控柜面板控制按钮及压力表功能说明 (26)5车架及轴的设计计算 (28)5.1 桥轴和车架的设计计算 (28)5.2 车架材料的选择 (30)6泵送混凝土 (31)6.1 泵送混凝土的基本要求 (32)6.1.1 混凝土的调度 (32)6.1.2 骨料级配 (32)结论 (35)致谢 (36)参考文献 (37)附录............................................................................................................... 错误！未定义书签。
混凝土泵送配管的选用与设计
混凝土泵送配管的选用与设计一，混凝土泵送配管的选用与设计原则：1，混凝土输送泵管应根据输送泵的型号、拌合物性能、总输出量、单位输出量、输送距离以及粗骨料粒径等进行选择；2，混凝土粗骨料最大粒径不大于25mm时，可采用内径不小于125mm的输送泵管；混凝土粗骨料最大粒径不大于40mm时，可采用内径不小于150mm的输送泵管；3，输送泵管安装接头应严密，输送泵管道转向宜平缓；4，输送泵管应采用支架固定，支架应与结构牢固连接，输送泵管转向处支架应加密。
支架应通过计算确定，必要时还应对设置位置的结构进行验算；5，垂直向上输送混凝土时，地面水平输送泵管的直管和弯管总的折算长度不宜小于 0. 2倍的垂直输送高度，且不宜小于15m；6，输送泵管倾斜或垂直向下输送混凝土，且高差大于20m时，应在倾斜或垂直管下端设置直管或弯管，直管或弯管总的折算长度不宜小于1. 5倍高差；7，垂直输送高度大于100m时，混凝土输送泵出料口处的输送泵管位置应设置截止阀；8，混凝土输送泵管及其支架应经常进行过程检查和维护。
二，混凝土输送管和配件：混凝土输送管有直管、弯管、锥形管和软管。
除软管外，目前建筑工程施工中应用的混凝土输送管多为壁厚2mm的电焊钢管，其使用寿命约为1500〜2000m3 (输送混凝土量)，以及少量壁厚4.5mm、5.0mm的高压无缝钢管，常用的规格及最小内径要求见表 15-50、表 15-51。
直管常用的规格管径为100mm、125mm和150mm,相应的英制管径则为4B、5B 和6B,长度系列有0.5m、1.0m、2.0m、3.0m、4. 0m几种，由焊接直管或无缝直管制成。
弯管多用拉拔钢管制成，常用规格管径亦为100mm、125mm和150mm,弯曲角度有90°、45°、30°及15°,常用曲率半径为1.0m和0. 5m。
锥形管也多用拉拔钢管制成，主要用于不同管径的变换处，常用的有仞75〜夕150mm、夕150〜夕125mm、夕125〜夕100mm,长度多为Im。
混凝土泵送技术及应用案例
混凝土泵送技术及应用案例一、引言混凝土泵送技术是一种高效、快速、节省人力物力的混凝土输送方式，广泛应用于各种大型建筑、水利、交通、桥梁等工程中。
本文将从混凝土泵送技术的原理、分类、特点、适用范围等方面进行详细介绍，并结合实际工程案例进行分析和应用。
二、混凝土泵送技术原理及分类1. 原理混凝土泵送技术是利用高压泵把混凝土从供料车或混凝土搅拌站输送到需要浇筑的地方，实现混凝土的快速、连续、高效输送的一种技术。
在输送过程中，混凝土经过管道、管接头、弯头、密封圈等部件的传输，最终到达浇筑部位。
混凝土泵送技术可以分为汽车泵、拖式泵、静压泵、泵送皮带等几种类型。
2. 分类（1）汽车泵：汽车泵是一种设计紧凑、移动方便的混凝土泵，适用于城市建筑、道路、桥梁等工程。
汽车泵主要由汽车底盘、泵体、悬臂等部分组成，具有灵活性、高效性和节约成本的特点。
（2）拖式泵：拖式泵是一种具有可移动性和灵活性的混凝土泵，常用于农村、山区等地形复杂的工程。
拖式泵由拖车、泵装置、输送管道等部分组成，具有移动方便、投资成本低的优点。
（3）静压泵：静压泵是一种采用气动阀门控制的混凝土泵，具有简单、结构紧凑、使用方便等特点。
静压泵适用于小型建筑、农村建设等工程。
（4）泵送皮带：泵送皮带是一种利用皮带传输混凝土的泵送方式，主要用于大型建筑、水利、交通等工程中。
泵送皮带具有输送距离远、输送高度高、输送量大的特点。
三、混凝土泵送技术特点1. 高效性混凝土泵送技术的高压泵能够将混凝土输送到需要浇筑的地方，无需进行人工输送，节省了大量的人力物力和时间成本。
同时，混凝土泵送技术还能够保证混凝土在输送过程中的均匀性和质量稳定性，提高了施工效率和质量。
2. 灵活性混凝土泵送技术可以根据不同的施工要求和场地条件进行选择，具有灵活性。
不同类型的混凝土泵可以适用于不同的工程，如汽车泵适用于城市建筑、拖式泵适用于山区建设等。
3. 安全性混凝土泵送技术可以避免混凝土在输送过程中发生倒灌、堵塞等安全事故。
