物理串并联 公式
电学7个物理量与有关公式
电学7个物理量及有关公式一、电学解题思路：①明确电路的连接方式（串联、并联），方法：把电流表视为一根导线，把电压表视为一个断开的开关，根据电流的“路径法”判断，如果电流只有一条路径则为串联，如果两条以上则为并联；②明确电流表、电压表的测量对象；③当电路（动态电路）发生改变时，明确电路的连接方式和电流表、电压表的测量对象是否发生改变：○4运用串联、并联电路的规律及欧姆定律解题二、电学两大定律欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：I=U/R，应用时，I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别电学两大定律焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比数学表达式：Q=I2Rt串联电路：P= I2R三、比较灯的亮度：看灯的实际功率并联电路：P=U2/R四、关于效率的公式：第一章：分子动理论与能质子（带正电）原子核（+）一、物质的组成中子（不带电）物质由分子或原子组成，而原子核外电子（—）：绕原子核高速运转二、分子动理论1、分子间存在间隙；2、分子永不停息地做无规则运动——扩散运动——温度越高则热运动越激烈；3、分子间存在着相互作用的引力和斥力三、扩散现象：由于分子的运动，某种物质逐渐进入到另一种物质的现象。
四、温度：表示物体的冷热程度。
物体温度越高，扩散越快，分子无规则运动越剧烈。
五、能：物体所有分子的动能和分子间势能的总和。
1、一切物体都具有能。
不论是温度高还是温度低。
做功：能量的形式发生改变。
2、改变能的方式热传递：能量的形式没有改变。
热传递的条件是有温度差3、增加物体的能：○1对物体做功物体○2物体从外界吸收热量减少物体的能：○1物体对外做功○2物体对外界放出热量4、热量、温度、能的区别△温度：表示物体的冷热程度。
温度升高——→能增加不一定吸热。
如：钻木取火，摩擦生热。
高二物理串联电路与并联电路
2021/10/10
35
[巩固练习]
3.如图所示的电路,滑动变阻器R的总阻值为10 Ω,定值电阻 R1=5 Ω,A､B两端电压恒为10 V,则调节滑动变阻器的触点 从左向右滑动时,R1两端电压的变化范围是多少?
2021/10/10
36
解析:R1与滑动变阻器R组成串联电路,当R的触点在最右端 时,R1两端电压U′1最大,为电源电压,即为10 V,当滑动变阻 器触头在最左端,R1两端电压最小,设为U″1, 根据串联电路的分压规律可得
2021/10/10
32
解析:空载时,由串联分压直接可得输出电压.接入电阻Rs后, 它与R1并联,R2与R1､Rs并联后串联分压.
(1)滑动变阻器上部电阻R2=R-R1=600 Ω.由串联电路上各部 分电压与电阻成正比的关系得C､D两端电压
U C DR 1R 1 R 2U 1 4 0 0 0 0 0 1 0 0V 4 0V .
U ''1U RA BR R 1 11 10 0 5 5V3.3V, 所以R1两端电压的变化范围为 3.3 V≤U1≤10 V.
答案:R1两端电压的变化范围是从3.3 V到10 V
2021/10/10
37
课后巩固提升 巩固基础 1.在下图所示的电路中,通过电阻R1的电流I1是( )
2021/10/10
2021/10/10
11
2.性质
(1)并联电路的等效总电阻R与各支路的电阻
R1､R2､…､Rn的关系是:
111
1
.
R R1 R2
Rn
(2)并联电路的电流分配关系
是:I1R1=I2R2=…=InRn=U.
2021/10/10
12
初中物理串并联电路知识总结
串、并联电路的识别:串联:电流不分叉,并联:电流有分叉。
【把非标准电路图转化为标准的电路图的方法:采用电流流径法。
】电流定律⒈电量Q:电荷的多少叫电量,单位:库仑。
电流I:1秒钟内通过导体横截面的电量叫做电流强度。
Q=It电流单位:安培(A 1安培=1000毫安正电荷定向移动的方向规定为电流方向。
测量电流用电流表,串联在电路中,并考虑量程适合。
不允许把电流表直接接在电源两端。
⒉电压U:使电路中的自由电荷作定向移动形成电流的原因。
电压单位:伏特(V。
测量电压用电压表(伏特表,并联在电路(用电器、电源两端,并考虑量程适合。
⒊电阻R:导电物体对电流的阻碍作用。
符号:R,单位:欧姆、千欧、兆欧。
电阻大小跟导线长度成正比,横截面积成反比,还与材料有关。
【】导体电阻不同,串联在电路中时,电流相同(1∶1。
导体电阻不同,并联在电路中时,电压相同(1:1⒋欧姆定律:公式:I=U/R U=IR R=U/I导体中的电流强度跟导体两端电压成正比,跟导体的电阻成反比。
导体电阻R=U/I。
对一确定的导体若电压变化、电流也发生变化,但电阻值不变。
⒌串联电路特点:①I=I1=I2 ②U=U1+U2 ③R=R1+R2 ④U1/R1=U2/R2电阻不同的两导体串联后,电阻较大的两端电压较大,两端电压较小的导体电阻较小。
例题:一只标有“6V、3W”电灯,接到标有8伏电路中,如何联接一个多大电阻,才能使小灯泡正常发光?解:由于P=3瓦,U=6伏∴I=P/U=3瓦/6伏=0.5安由于总电压8伏大于电灯额定电压6伏,应串联一只电阻R2 如右图,因此U2=U-U1=8伏-6伏=2伏∴R2=U2/I=2伏/0.5安=4欧。
答:(略⒍并联电路特点:①U=U1=U2 ②I=I1+I2 ③1/R=1/R1+1/R2 或④I1R1=I2R2⒈电量Q:电荷的多少叫电量,单位:库仑。
电流I:1秒钟内通过导体横截面的电量叫做电流强度。
Q=It电流单位:安培(A 1安培=1000毫安正电荷定向移动的方向规定为电流方向。
初中物理电学部分知识点及公式总结(最新最全)
中考专题复习初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆） 电流：◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。
即：1221R RI I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。
U=U 1+U 2串联电路分压，各用电器分得的电压与自身电阻成正比。
即： ◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。
即：◆因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功：◆串联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R RW W ＝◆并联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即：1221R RW W ＝2、公式：（☆☆☆☆☆）◆电流(A)： I=U/R （电流随着电压，电阻变）◆电压(V)： U=IR （电压不随电流变。
电压是产生电流的原因）◆电阻（Ω)：R=U/I(对于此公式不能说电阻与电压成正比，与电流成反比。
电阻与电流、电压没有关系。

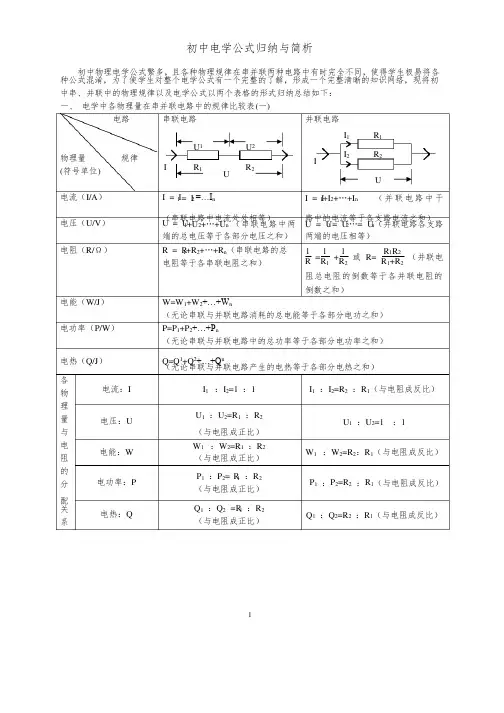

（完整版）初中物理电学知识点总结（精华）
1 初中电学公式归纳与简析初中物理电学公式繁多，初中物理电学公式繁多，且各种物理规律在串并联两种电路中有时完全不同，且各种物理规律在串并联两种电路中有时完全不同，且各种物理规律在串并联两种电路中有时完全不同，使得学生极易将各使得学生极易将各种公式混淆，为了使学生对整个电学公式有一个完整的了解，形成一个完整清晰的知识网络，现将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下：一、电学中各物理量在串并联电路中的规律比较表(一)电路物理量规律(符号单位)串联电路并联电路电流（I/A ）I = I 1 = I 2 2 =…I n （串联电路中电流处处相等）I = I 1+I 2+…+I n （并联电路中干路中的电流等于各支路电流之和）电压（U/V ）U = U 1+U 2+…+U n （串联电路中两端的总电压等于各部分电压之和）U = U 1 = U 2…= U n （并联电路各支路两端的电压相等）电阻（R/Ω）R = R 1+R 2+…+R n （串联电路的总电阻等于各串联电阻之和）1R =1R 1+1R 2或R= R 1R 2R 1+R 2（并联电阻总电阻的倒数等于各并联电阻的倒数之和）电能（W/J ）W=W 1+W 2+…+W n （无论串联与并联电路消耗的总电能等于各部分电功之和）电功率（P/W ）P=P 1+P 2+…+P n（无论串联与并联电路中的总功率等于各部分电功率之和）电热（Q/J ）Q=Q 1+Q 2+…+Q n（无论串联与并联电路产生的电热等于各部分电热之和）各物理量与电阻的分配关系电流：I I 1 ：I 2=1 ：1I 1：I 2=R 2：R 1（与电阻成反比）电压：U U 1：U 2=R 1：R 2（与电阻成正比）U 1：U 2=1：1 电能：W W 1：W 2=R 1：R 2（与电阻成正比）W 1 ：W 2=R 2：R 1（与电阻成反比）电功率：P P 1：P 2= R 1：R 2（与电阻成正比）P 1：P 2=R 2：R 1（与电阻成反比）电热：Q Q 1：Q 2 =R 1：R 2（与电阻成正比）Q 1：Q 2=R 2：R 1（与电阻成反比）U 1U 2 U R 1 R 2 I I I 1 I 2 R 1 R 2 U二、电学中各物理量求解公式表（二）电流：Ｉ/ＡＩ= U R I = P U 电压：Ｕ/ＶU = IR U = P I U = PR 电阻：Ｒ/Ω= R = U U I R = U 2P R = P I 2 R = Q I 2t 电功率：Ｐ/Ｗ P = W t P = UI P = U 2RP = I 2R 电能（电功）：Ｗ/Ｊ W = Pt W = UIt W = U 2Rt 电热：Ｑ/Ｊ Q = I 2Rt 注：当电能完全转化为热能时(纯电阻电路)，Q = W = Pt= UIt = U 2Rt 其他公式： W = n NKW ·h 注：n 为电能表在某一时段内转过的转数，N 为用电器消耗1kW ·h 所转的转数 分析：1、对于电功、电功率、电热三个物理量，它们无论是在串联电路还是并联电路中，都是总量等于各部分之和。
初中物理电学部分知识点和公式总结
中考专题复习初中物理电学知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆）电流：◆串联电路中电流处处相等。
I=I 1=I 2◆并联电路中总电流等于各支路电流之和。
I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。
即：1221RR I I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。
U=U 1+U 2串联电路分压，各用电器分得的电压与自身电阻成正比。
即： ◆并联电路中各支路电压和电源电压相等。
U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。
总电阻要比任何一个串联分电阻阻值都要大。
（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。
总电阻要比任何一个并联分电阻阻值都要小。
（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。
即：因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。
◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0 ◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n电功：◆串联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R R W W ＝◆并联电路：总电功等于各个用电器的电功之和。
即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。
即：1221R R W W ＝ 电功率：◆串联电路：总电功率等于各个用电器实际电功率之和。
即：P 总＝P 1＋P 2＋…P n各个用电器的实际电功率与各用电器的电阻成正比，即：◆并联电路：总电功率等于各个用电器的电功率之和。
即：P 总＝P 1＋P 2＋…P n2121RR U U ＝n21R 1R 1R 1总R 1＋＋＝ 2121R RP P ＝各支路用电器的实际电功率与各个支路的电阻成反比。
串联电路、并联电路的相关物理量特点及规律
串联电路、并联电路的相关物理量特
点及规律
串联电路
电路1. 电流只有一条路径，无干路、支路之分；
2. 各元件相互影响，同时工作，同时停止工作；
3. 开关的控制作用与开关的位置无关，要控制整个电路
只需一个开关；
电流串联电路中各处的电流相等。
I=I1=I2=……=In （n为大等于2的整数）
电压串联电路两端的总电压等于各用电器两端的电压之和。
U= U1+ U2+……+ Un （n为大等于2的整数）
电阻串联电路的总电阻等于各用电器的电阻之和。
R= R1+ R2+……+ Rn （n为大等于2的整数）
综合
∵在串联电路中，各处的电流相等，即：I1=I2=I3
由欧姆定律
∴
∴
即：串联电路用电器两端的电压之比，等于它们的电阻之比。
∵P=UI=（U1+U2+U3）I P1=U1I P2=U2 P3=U3I
∴P= P1+ P2+ P3
即：串联电路的总功率等于各用电器的功率之和。
∵P=UI P1=U1I P2=U2I P3=U3I
∴同理
串联电路中各元件的功率之比等于它们两端的电压之比，等于它们的电阻之
比。
图表中有关求功率P的公式及推导现在先不用记。
电学7个物理量及有关公式
电学7个物理量及有关公式一、电学解题思路：①明确电路的连接方式（串联、并联），方法：把电流表视为一根导线，把电压表视为一个断开的开关，根据电流的“路径法”判断，如果电流只有一条路径则为串联，如果两条以上则为并联；②明确电流表、电压表的测量对象；③当电路（动态电路）发生改变时，明确电路的连接方式和电流表、电压表的测量对象是否发生改变：○4运用串联、并联电路的规律及欧姆定律解题二、电学两大定律欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：I=U/R，应用时，I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别电学两大定律焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比数学表达式：Q=I2Rt串联电路：P= I2R三、比较灯的亮度：看灯的实际功率并联电路：P=U2/R四、关于效率的公式：第一章：分子动理论与内能质子（带正电）原子核（+）一、物质的组成中子（不带电）物质由分子或原子组成，而原子核外电子（—）：绕原子核高速运转二、分子动理论1、分子间存在间隙；2、分子永不停息地做无规则运动——扩散运动——温度越高则热运动越激烈；3、分子间存在着相互作用的引力和斥力三、扩散现象：由于分子的运动，某种物质逐渐进入到另一种物质的现象。
四、温度：表示物体的冷热程度。
物体温度越高，扩散越快，分子无规则运动越剧烈。
五、内能：物体内所有分子的动能和分子间势能的总和。
1、一切物体都具有内能。
不论是温度高还是温度低。
做功：能量的形式发生改变。
2、改变内能的方式热传递：能量的形式没有改变。
热传递的条件是有温度差3、增加物体的内能：○1对物体做功物体○2物体从外界吸收热量减少物体的内能：○1物体对外做功○2物体对外界放出热量4、热量、温度、内能的区别△温度：表示物体的冷热程度。
温度升高——→内能增加不一定吸热。
如：钻木取火，摩擦生热。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、欧姆定律部分
1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）
2．I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)
3．U=U1+U2+…+Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)
4．I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)
5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）
6．R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)
7．1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)
8．R并=R/n（n个相同电阻并联时求总电阻的公式）
9．R串=nR (n个相同电阻串联时求总电阻的公式)
10．U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）
11．I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）
二、电功电功率部分
12．P=UI （经验式，适合于任何电路）
13．P=W/t （定义式，适合于任何电路）
14．Q=I2Rt (焦耳定律，适合于任何电路)
15．P=P1+P2+…+Pn （适合于任何电路）
16．W=UIt (经验式,适合于任何电路)
17. P=I2R (复合公式，只适合于纯电阻电路)
18. P=U2/R (复合公式，只适合于纯电阻电路)
19. W=Q （经验式，只适合于纯电阻电路。
其中W是电流流过导体所做的功，Q是电流流过导体产生的热）
20. W=I2Rt (复合公式，只适合于纯电阻电路)
21. W=U2t/R (复合公式，只适合于纯电阻电路)
22．P1:P2=U1:U2=R1:R2 (串联电路中电功率与电压、电阻的关系：串联电路中，电功率之比等于它们所对应的电压、电阻之比)
23．P1:P2=I1:I2=R2:R1 (并联电路中电功率与电流、电阻的关系：并联电路中，电功率之比等于它们所对应的电流之比、等于它们所对应电阻的反比)
串联：I=I1=I2 U=U1+U2 R=R1+R2 U1/U2=R1/R2 P1/P2=R1/R2 Q1/Q2=R1/R2W1/W2=R1/R2
并联：I=I1+I2 U=U1=U2 1/R=1/R1+1/R2 U1/U2=R2/R1P1/P2=R2 /R1 Q1/Q2=R1/R2W1/W2=R2/R2。
