一般用压缩空气等级
压缩空气的标准
压缩空气的标准在药品生产中一般采用两种压缩空气，一种是仪表所用的一般性油润滑压缩机系统，这些仪器和机器不与产品存在的环境接触；另一种是与药品生产直接接触的无油压缩空气系统。
也有两种共用无油压缩空气系统的。
压缩空气的品质，包括3 个方面的指标：———干湿程度用露点表示；———含尘量用尘埃粒径和浓度表示；———含油量用单位体积压缩空气含油质量多少表示。
以上三方面的质量标准与质量等级规定如下（ISO8573.1）：①压力露点（即干湿程度）———可通过干燥器来达到1 级：-70℃；2 级：-40℃；3 级：-20℃；4 级：＋2℃。
②残余含尘量———通过过滤器来达到1 级：0.1mg/m3（对应粒径为0.1um）；2 级：1.0 mg/m3（对应粒径为1.0um）；3 级：5.0 mg/m3（对应粒径为5.0um）；4 级：40.0mg/m3（对应粒径为40.0um）。
③残余含油量———通过过滤器来达到1 级：0.01mg/m3；2 级：0.1 mg/m3；3 级：1.0 mg/m3；4 级：5.0 mg/m3。
因压缩空气质量的高低直接影响投资和生产费用的大小，所以应该避免过高的质量要求。
使用干燥的及相应无尘和无油的压缩空气较为经济实用，因为这样可以避免油、水或冰以及灰尘引起的多种故障，并可避免废品发生及生产停顿。
一般来说药品生产用的气源质量等级应满足ISO8573.1(GB/T 13277-91)1-2-1款的要求，即露点-40℃，固体颗粒粒径≤0.1um，含油量≤0.01mg/ m3。
至于微生物就看你药品的生产环境的要求了。
压缩空气国家标准、推荐用气要求
应用
空气搅拌 制鞋、制靴机 制砖、制玻璃机 零件清洗 颗粒产品输送 粉状产品输送 铸造机械 食品饮料加工 机床 采矿 包装和纺织机械 摄影胶片生产 公共土木建筑 凿岩机 喷砂 喷漆 焊机
典型质量等级
固体粒子
水
油
3
5
3
4
6
5
4
6
5
4
6
4
3
6
3
2
3
2
4
6
5
2
6
1
4
3
5
4
2，3，1。
对于要求高于 1 级的某些应用场合可另行考虑。另外要主义环境条件对选择有影响。
附加说明： 本标准由中华人民共和国机械电子工业部提出。 本标准由全国压缩机标准化技术委员会归口。
示例：4，6，5 表示压缩空气中固体粒子尺寸和浓度为 4 级，水蒸气含量为 6 级，含油量为 5 级。
3.2 质量等级
3.2.1 固体粒子
固体粒子尺寸和浓度的等级见表 1。
表 1.
等级
最大粒子尺寸 μm
最大浓度 mg/立方米
1
0.1
0.1
2
1
1
3
5
5
4
40
10
注：（1）粒子尺寸取决于过滤比 βn=20（测量方法最小精确度通常为该极限值的 20%）。 （2）离子浓度系绝对压力 0.1MPa 温度 20℃、相对蒸汽压力 0.6 条件下的浓度。
2.2 悬浮粒子 气体介质中悬浮着的固体颗粒或液体微滴的悬浮体或具有很小下降速度（下降速度通常小于 0.25m/s）
的固体和液体微粒。 2.3 聚合物
以任何方式结合，粘连或聚集在一起的两个或更多的微粒。 2.4 凝聚
干燥机及压缩空气过滤分级
主管路 空气管路
超高效 除油
活性炭 除臭
*为防止油雾堵塞吸附剂，吸附式干燥机过滤器需将油雾过滤器置于干燥机之前
C级(Q)
T级(P) A级(S) H级(C)
压缩空气过滤器等级：C.T.A.H
5μ
5 ppm
主管路过滤器，除大颗粒 和粗除水、油
1μ
1 ppm
空气管路过滤器
0.01μ
0.01 ppm
超高效除油过滤器
单向阀
空气出口 →
℃
压 力
经过消声器排出
露
点
（
电磁阀切换阀门开关，使A、B塔切换吸附/再
）
生功能，两塔循环工作
加热器
注：
*1.吸附剂
A
包括活性氧化铝(AL2O3)白球、硅胶、活性
吸附剂*1
吸附剂*1
B
常压露点（℃）
炭、分子筛(沸石)等。
压力露点：压缩空气的温度下降到相对湿度100%时， 水滴析出，此时的温度就是压力露点。
氧化铝：抗水和机械强度高；但低水、高 温、高速吸水性差，一般预处理（放在下面）。
消声器
变温吸附（Temperature swing adsortion, TSA)：
分子筛：晶形连接结构，按孔径选择过滤，
吸附能力高、选择性强，但抗水和机械强度不 理想，常与氧化铝结合（放在上面）。
利用吸附剂的平衡吸附量随温度升高而 降低的特性，采用常温吸附，升温脱附的操
空气进入干燥机后，经过吸附筒进行干燥
大部分干 燥后空气
小部分干 燥后空气
进入后续过滤器
进入加热器加热
通过变压吸附、变温 吸附将另一吸附筒中 干燥剂水分吸出脱湿
A塔吸附 B塔再生

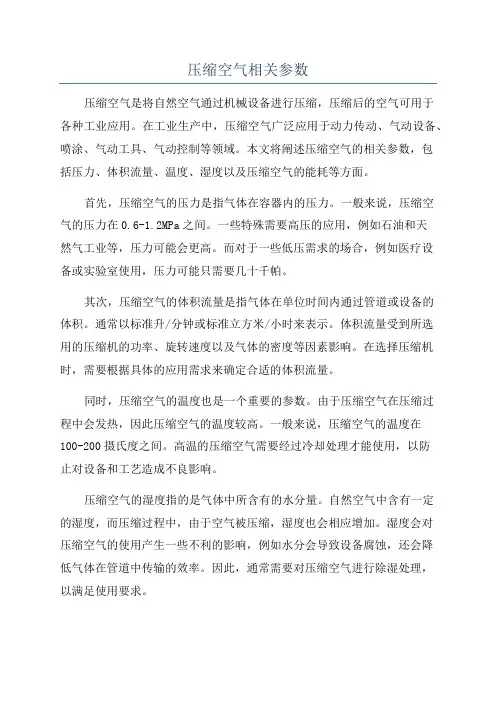

压缩空气相关参数
压缩空气相关参数压缩空气是将自然空气通过机械设备进行压缩，压缩后的空气可用于各种工业应用。
在工业生产中，压缩空气广泛应用于动力传动、气动设备、喷涂、气动工具、气动控制等领域。
本文将阐述压缩空气的相关参数，包括压力、体积流量、温度、湿度以及压缩空气的能耗等方面。
首先，压缩空气的压力是指气体在容器内的压力。
一般来说，压缩空气的压力在0.6-1.2MPa之间。
一些特殊需要高压的应用，例如石油和天然气工业等，压力可能会更高。
而对于一些低压需求的场合，例如医疗设备或实验室使用，压力可能只需要几十千帕。
其次，压缩空气的体积流量是指气体在单位时间内通过管道或设备的体积。
通常以标准升/分钟或标准立方米/小时来表示。
体积流量受到所选用的压缩机的功率、旋转速度以及气体的密度等因素影响。
在选择压缩机时，需要根据具体的应用需求来确定合适的体积流量。
同时，压缩空气的温度也是一个重要的参数。
由于压缩空气在压缩过程中会发热，因此压缩空气的温度较高。
一般来说，压缩空气的温度在100-200摄氏度之间。
高温的压缩空气需要经过冷却处理才能使用，以防止对设备和工艺造成不良影响。
压缩空气的湿度指的是气体中所含有的水分量。
自然空气中含有一定的湿度，而压缩过程中，由于空气被压缩，湿度也会相应增加。
湿度会对压缩空气的使用产生一些不利的影响，例如水分会导致设备腐蚀，还会降低气体在管道中传输的效率。
因此，通常需要对压缩空气进行除湿处理，以满足使用要求。
最后，压缩空气的能耗也是需要考虑的一个重要因素。
压缩空气的生产需要耗费大量的能源，例如电力或燃气。
为了提高能源利用率和减少能源消耗，可以采取一些措施，如选择高效的压缩机、优化管道和设备布局以及进行能源回收等。
综上所述，压缩空气的相关参数包括压力、体积流量、温度、湿度以及能耗等方面。
在工业生产中，了解和控制这些参数对于确保压缩空气的质量和使用效果至关重要。
不同的应用领域可能对这些参数有不同的要求，因此在选择和配置压缩设备时应根据具体需求进行合理选择。

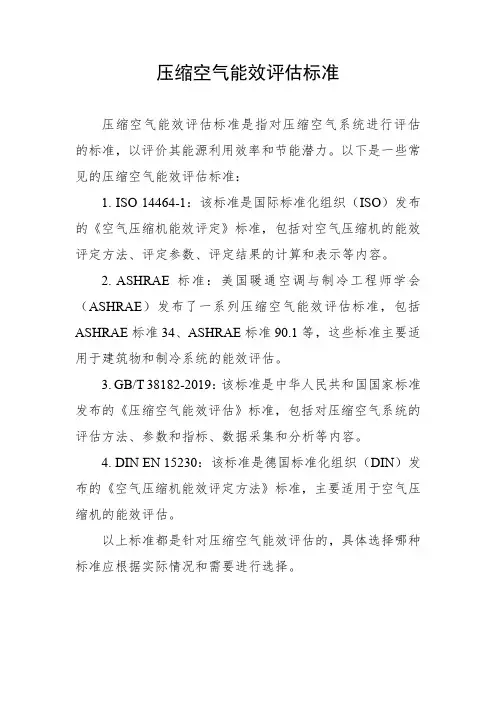

压缩空气能效评估标准
压缩空气能效评估标准
压缩空气能效评估标准是指对压缩空气系统进行评估的标准，以评价其能源利用效率和节能潜力。
以下是一些常见的压缩空气能效评估标准：
1. ISO 14464-1：该标准是国际标准化组织（ISO）发布的《空气压缩机能效评定》标准，包括对空气压缩机的能效评定方法、评定参数、评定结果的计算和表示等内容。
2. ASHRAE标准：美国暖通空调与制冷工程师学会（ASHRAE）发布了一系列压缩空气能效评估标准，包括ASHRAE标准34、ASHRAE标准90.1等，这些标准主要适用于建筑物和制冷系统的能效评估。
3. GB/T 38182-2019：该标准是中华人民共和国国家标准发布的《压缩空气能效评估》标准，包括对压缩空气系统的评估方法、参数和指标、数据采集和分析等内容。
4. DIN EN 15230：该标准是德国标准化组织（DIN）发布的《空气压缩机能效评定方法》标准，主要适用于空气压缩机的能效评估。
以上标准都是针对压缩空气能效评估的，具体选择哪种标准应根据实际情况和需要进行选择。
压缩空气国际质量标准
压缩空气国际质量标准
干燥、净化的压缩空气广泛应用于各个生产领域中，例如：空气搅拌、零件清洗、喷砂、喷漆，自动化控制中的气动元件、空气轴承、摄影胶片，半导体器件及集成电路的制造，医药制品生产、食品工业的发酵工艺等。
普通压缩空气中含有油、水及尘粒，这些物质的存在对上述生产工艺及设备运行都有严重危害，必须采用各种干燥、净化手段减少或去除压缩空气中的杂质含量，使之符合生产要求。
不同的应用要求不同质量等级的压缩空气，总的来说，当作为一般气动元件、气动设备的气源时，一般要求其压力露点5-10℃，含尘颗粒小于1-15μ；汽车喷涂、电子产品外壳喷涂等行业要求压力露点-40℃，含尘颗粒小于0.5—1μ；电子元器件、胶片生产中的一些重要工序要求压力露点-40—-70℃，含尘颗粒小于0.1—0.5μ；在食品、医药工业中还要求无水、无油、无气味的压缩空气。
01.压缩空气行业标准质量等级
一、正确认识压缩空气1、直接接触：即“压缩空气用作生产和加工的一部分过程，包括安全食品的包装和运输”，将其与成品食品或其配料直接接触的压缩空气作为生产过程的一部分。
例如：使用空气冷却并将成品从一个过程移动到另一个过程，压缩空气应具有与任何其他配料相同的质量优先级。
2、间接接触：指排到食品一般环境中的压缩空气，包括其包装、流程和生产设备或食品及其成分的存储位置。
比如：使用压缩空气吹塑PET瓶或在倒入食品之前制备并打开袋子，类似于由成品食品或其配料附近由压缩空气启动阀门。
3、非接触：食品生产企业往往会“过度保护”空气压缩系统，故重视非接触式低风险系统同样重要。
大多数工厂具有显著比例的（超过50％）压缩空气进入“工厂空气”应用，这些“工厂空气”应用将完全不与食品或食品包装机械接触。
二、法规和标准为确保实现最佳的食品安全性，并降低消费者的风险，遵循这些要求十分重要。
国际标准在这方面很有帮助。
比如，ISO 8573-1:2010提出了压缩空气的关键质量要求，并规定了各个等级中可以存在的污染物含量和颗粒尺寸的最大数值。
为确保在自动化解决方案中的气源处理质量符合标准且具备高能效，提出比如以下物质的质量等级的参数要求：固体颗粒，水分含量和含油总量。
（1）与干燥食品（比如谷物、奶粉）直接接触的压缩空气压缩空气用于输送和混合，通常还用于食品生产。
它会直接与食品接触。
因为这些是干燥的食品，所以在空气湿度方面有着更为严格的要求。
以下是ISO 8573-1:2010标准中适用于该情况的压缩空气质量分类：–固体颗粒：等级1–水：等级2（压力露点≤-40℃）–油：等级1（总油含量≤0.01㎎/m3）（2）与非干燥食品（比如饮料、肉类、蔬菜）直接接触的压缩空气压缩空气用于输送和混合，通常还用于食品生产。
它会直接与食品接触。
以下是ISO 8573-1:2010标准中适用于该情况的压缩空气质量分类：–固体颗粒：等级1–水：等级4（压力露点≤+3℃）–油：等级1（总油含量≤0.01㎎/m3）英国零售联合会(BRC)/英国压缩空气协会(BCAS)的食品级压缩空气操作规范，该“操作规范”也为食品饮料行业使用的压缩空气提供了最低的纯度和质量标准。
压缩空气的标准
压缩空气的标准在药品生产中一般采用两种压缩空气，一种是仪表所用的一般性油润滑压缩机系统，这些仪器和机器不与产品存在的环境接触；另一种是与药品生产直接接触的无油压缩空气系统。
也有两种共用无油压缩空气系统的。
压缩空气的品质，包括3 个方面的指标：———干湿程度用露点表示；———含尘量用尘埃粒径和浓度表示；———含油量用单位体积压缩空气含油质量多少表示。
以上三方面的质量标准与质量等级规定如下（ISO8573.1）：①压力露点（即干湿程度）———可通过干燥器来达到1 级：-70℃；2 级：-40℃；3 级：-20℃；4 级：＋2℃。
②残余含尘量———通过过滤器来达到1 级：0.1mg/m3（对应粒径为0.1um）；2 级：1.0 mg/m3（对应粒径为1.0um）；3 级：5.0 mg/m3（对应粒径为5.0um）；4 级：40.0mg/m3（对应粒径为40.0um）。
③残余含油量———通过过滤器来达到1 级：0.01mg/m3；2 级：0.1 mg/m3；3 级：1.0 mg/m3；4 级：5.0 mg/m3。
因压缩空气质量的高低直接影响投资和生产费用的大小，所以应该避免过高的质量要求。
使用干燥的及相应无尘和无油的压缩空气较为经济实用，因为这样可以避免油、水或冰以及灰尘引起的多种故障，并可避免废品发生及生产停顿。
一般来说药品生产用的气源质量等级应满足ISO8573.1(GB/T 13277-91)1-2-1款的要求，即露点-40℃，固体颗粒粒径≤0.1um，含油量≤0.01mg/ m3。
至于微生物就看你药品的生产环境的要求了。
