三极管的工作原理
三极管的工作原理与应用
三极管的工作原理与应用三极管作为一种重要的半导体器件，广泛应用于各种电子设备中。
本文将介绍三极管的工作原理以及其在实际应用中的作用与意义。
一、三极管的工作原理三极管由三个掺杂不同的半导体材料构成，分别为发射区、基区和集电区。
其中发射区和集电区均为N型半导体，而基区为P型半导体。
三极管的正向偏置以及不同区域半导体材料的掺杂使其具有特殊的电流传输特性。
当三极管处于正常工作状态时，分别向发射区和集电区施加适当的电压。
当发射结受到正向偏置电压时，发射区的高浓度N型半导体会注入电子至基区，同时空穴从基区流入发射区。
这一过程导致了基区电子与空穴的复合，并产生了少数载流子（电子或空穴）。
从而形成了发射区和基区之间的电流。
另一方面，当集电结受到正向偏置电压时，集电区的高浓度N型半导体会将发射区注入的电子吸收，并与从集电极流入的电流相结合。
这使得三极管的集电区产生电流输出。
通过控制发射结电压，可以调节发射区注入基区的电子数量。
这就实现了对三极管整体工作状态的控制，以完成对电流的放大和开关的控制。
二、三极管在实际应用中的作用与意义1. 放大作用：由于三极管的工作原理，它能够将输入信号的微弱变化放大为较大的输出信号。
因此，在放大电路中，三极管常常被用作信号放大器。
它可以将各种类型的信号（如音频、视频等）放大到适应于其他设备的水平，以保证清晰的信息传输。
2. 开关作用：三极管能够根据输入信号的变化，在不同状态下控制电流的通断。
这使得三极管在数字电路中具有重要的应用，如逻辑门电路、计数器等。
3. 波形整形作用：由于三极管的非线性特性，它可以将输入信号的波形进行整形处理。
通过适当的偏置和连接方式，将输入信号转换为所需的输出波形，以满足特定应用的要求。
4. 温度传感与控制：由于三极管具有温度依赖的特性，它可以用作温度传感器。
通过测量三极管的电压或电流变化，可以准确地反映环境温度的变化。
5. 时钟产生与频率控制：三极管的工作原理使其能够以高频率开关，推动振荡电路的稳定工作。
8050三极管工作原理
8050三极管工作原理
三极管（也称为晶体管）是一种半导体器件，常用于放大电流和开关电路中。
它由三个相互连接的区域组成：发射极（Emitter）、基极（Base）和集电极（Collector）。
三极管工作原理如下：
1. 静态工作状态：当基极与发射极之间没有电压时，三极管处于关闭状态。
在此情况下，发射极-基极结和集电极-基极结都
处于反向偏置，没有电流流过。
这时三极管相当于一个关闭的开关。
2. 放大状态：当基极与发射极之间施加足够的正向电压时，发射极-基极结正向偏置。
这会导致发射极的电子注入到基极中，并进一步注入到集电极。
这样就形成了一个电子流，从而产生了电流放大效应。
三极管在这种状态下可以将一个较小的电流输入转化为一个较大的电流输出。
3. 开关状态：当基极与发射极之间施加足够的正向电压时，发射极-基极结正向偏置，三极管处于导通状态。
在此状态下，
三极管相当于一个打开的开关，允许电流流过。
需要注意的是，三极管的工作原理还受到其工作状态和连接方式的影响。
例如，三极管可以作为共射极放大器、共基极放大器或共集电极放大器进行连接，从而实现不同的放大和开关功能。
三级管电路工作原理及详解
三级管电路工作原理及详解一、引言三极管是一种常用的半导体器件，广泛应用于各种电路中。
它具有放大信号、开关控制和稳压等特性，是现代电子设备中不可或缺的元件之一。
本文将深入探讨三极管电路的工作原理和详解，以帮助读者更好地理解和应用三极管。
二、三极管基本概述三极管是由三个不同掺杂的半导体材料组成，常用的有NPN型和PNP型两种。
其中，NPN型三极管中央是N型半导体，两侧是P型半导体；PNP型三极管中央是P型半导体，两侧是N型半导体。
三极管的结构决定了它具有双向导通的特点。
三、三极管的工作原理3.1 NPN型三极管工作原理1.充电过程：–基极与发射极之间施加正向电压。
–发射极和基极之间形成正向偏压。
–发射极注入少量电子到基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极和基极之间形成反向偏压。
–基极电流引起发射极电流的增加，形成放大效应。
3.2 PNP型三极管工作原理1.充电过程：–基极与发射极之间施加负向电压。
–发射极和基极之间形成负向偏压。
–发射极抽取少量电子从基区。
2.放电过程：–基极电压接近零。
–发射区的少数载流子都陷于基区。
–收集区电流几乎是零。
3.放大过程：–基极电压逆向偏置。
–发射极与基极之间形成反向偏压。
–基极电流引起发射极电流的减小，形成放大效应。
四、三极管的应用三极管由于其特性，在电子电路中有广泛的应用。
以下是几个常见的应用场景： 1. 放大器：使用三极管可以放大微弱的信号，使之变得可用于其他电路。
2. 开关控制：三极管可以作为开关，控制电路的通断。
3. 稳压器：利用三极管的特性，可以设计稳压电路，保持输出电压的稳定性。
4. 正弦波发生器：三极管可以用于正弦波发生器的设计，产生各种频率的信号。
五、三极管的优缺点5.1 优点•体积小、重量轻，便于集成和组装。
•功耗低，效率高。
•放大范围宽，稳定性好。
3极管原理
3极管原理
1. 什么是3极管？
3极管，也叫做晶体三极管，是一种半导体器件。
它由三个区域
组成，分别是N型、P型、N型，因此得名。
3极管是一种电流控制器件，可以用来放大电流、开关电路等。
2. 3极管的工作原理是什么？
3极管的工作原理是基于PN结的特性。
当PN结被正向偏置时，
电子从N型区域流向P型区域，同时空穴从P型区域流向N型区域，
这样就形成了电流。
当PN结被反向偏置时，电子和空穴都被阻挡，电
流无法通过。
3. 3极管的应用领域有哪些？
由于3极管具有放大、开关等特性，因此在电子领域有广泛的应用。
例如，它可以用于电视机、收音机等电子产品中的放大器电路。
此外，3极管还可以用于电源开关、电动机控制等领域。
4. 3极管的优点和缺点是什么？
3极管的优点是体积小、功耗低、可靠性高等。
缺点是放大能力
有限、温度敏感等。
5. 3极管与其他半导体器件的区别是什么？
3极管与其他半导体器件的区别在于它只有三个区域，而其他器
件例如场效应管、二极管等则有更多的区域。
此外，3极管的基极电流控制能力比较强，而其他器件则有不同的特点。
6. 怎样选择适合的3极管？
选择适合的3极管需要考虑多种因素，例如电流、电压、频率等。
在选择时，需要根据具体的应用场景进行综合考虑，选择合适的型号。
三极管的工作原理与应用
三极管的工作原理与应用一、工作原理：三极管是一种半导体器件，由三个掺杂不同材料的半导体层组成。
它的工作原理基于PN结的特性和电场控制。
三极管的结构包括一个发射极（Emitter）、一个基极（Base）和一个集电极（Collector）。
发射极和基极之间形成一个PN结，而基极和集电极之间形成另一个PN结。
当三极管处于正向偏置时，发射极和基极之间的PN结处于正向偏置，而基极和集电极之间的PN结处于反向偏置。
在正向偏置下，发射极注入大量的载流子（电子或者空穴）进入基极区域。
这些载流子会被基区的电场吸引，并通过基极进入集电极区域。
而在反向偏置下，基极和集电极之间的PN结形成一个反向击穿区域，阻挠电流通过。
根据电场控制的原理，当在基极区域注入的载流子数量增加时，会导致集电极区域的电流增加。
因此，三极管可以通过控制基极电流来控制集电极电流的大小。
二、应用：1. 放大器：三极管可以作为放大器使用。
在放大器电路中，三极管的基极电流被调整，从而控制集电极电流的大小。
通过适当的电路设计，可以将输入信号的弱小变化放大为输出信号的较大变化。
2. 开关：三极管也可以作为开关使用。
当三极管的基极电流为零时，三极管处于截止状态，集电极电流为零。
当基极电流增加时，三极管进入饱和状态，集电极电流达到最大值。
因此，可以利用三极管的开关特性控制电路的通断。
3. 振荡器：三极管还可以用于构建振荡器电路。
通过适当的电路连接和反馈，可以使三极管在特定频率下产生连续的振荡信号。
4. 温度传感器：三极管的工作状态和温度密切相关。
通过测量三极管的电流和电压，可以推算出环境的温度变化。
5. 电压调节器：三极管还可以用于构建电压调节器电路。
通过控制三极管的工作状态，可以稳定输出电压，保护后续电路免受过高或者过低的电压影响。
总结：三极管是一种重要的半导体器件，具有广泛的应用领域。
它的工作原理基于PN结和电场控制的特性，可以作为放大器、开关、振荡器、温度传感器和电压调节器等多种电路中的关键组件。

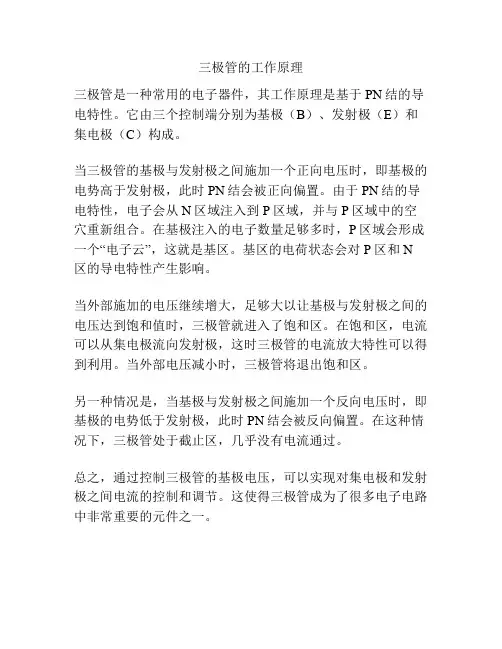

三极管的工作原理
三极管的工作原理
三极管是一种常用的电子器件，其工作原理是基于PN结的导电特性。
它由三个控制端分别为基极（B）、发射极（E）和集电极（C）构成。
当三极管的基极与发射极之间施加一个正向电压时，即基极的电势高于发射极，此时PN结会被正向偏置。
由于PN结的导电特性，电子会从N区域注入到P区域，并与P区域中的空穴重新组合。
在基极注入的电子数量足够多时，P区域会形成一个“电子云”，这就是基区。
基区的电荷状态会对P区和N
区的导电特性产生影响。
当外部施加的电压继续增大，足够大以让基极与发射极之间的电压达到饱和值时，三极管就进入了饱和区。
在饱和区，电流可以从集电极流向发射极，这时三极管的电流放大特性可以得到利用。
当外部电压减小时，三极管将退出饱和区。
另一种情况是，当基极与发射极之间施加一个反向电压时，即基极的电势低于发射极，此时PN结会被反向偏置。
在这种情况下，三极管处于截止区，几乎没有电流通过。
总之，通过控制三极管的基极电压，可以实现对集电极和发射极之间电流的控制和调节。
这使得三极管成为了很多电子电路中非常重要的元件之一。
三极管工作原理
三极管工作原理三极管是一种半导体器件，是现代电子技术中经常使用的一种元件。
它是由三个掺杂不同材料的半导体层构成，通常是两个P型半导体层夹着一个N型半导体层。
在三极管中，最外侧的P型半导体层称为集电极（C），中间的N型半导体层称为基极（B），而内侧的P型半导体层则称为发射极（E）。
三极管的工作原理可以通过两种基本的工作模式来解释：放大模式和开关模式。
在放大模式下，三极管被用作信号放大器。
当基极与发射极之间的电压（即基极电压）为0.6-0.7伏时，三极管处于正常工作状态。
此时，集电极和发射极之间的电压被称为集-发电压（Vce），集电极电流被称为集电流（Ic）。
如果在集电极电压为正时，向基极输入一个小的正信号，该信号将引起基极电流的变化，从而改变集电极电流。
由于集电极电流的变化相对于输入信号的变化较大，三极管可以作为放大器来放大信号。
在开关模式下，三极管被用作开关。
当基极与发射极之间的电压小于0.6伏时，三极管处于截止状态，无电流通过。
当基极与发射极之间的电压大于0.6伏时，三极管处于饱和状态，集电极电流可以流过。
因此，通过改变基极电压，可以控制三极管的开关状态。
三极管的工作原理是基于半导体材料的特性。
在P-N结的边界上，存在一个电势垒，其作用是阻止电子和空穴的自由扩散。
当基极与发射极之间的电压为0.6-0.7伏时，电势垒被克服，电子从N型半导体层向P型半导体层扩散，同时空穴从P型半导体层向N型半导体层扩散，形成电流流动。
三极管的放大原理可以通过结构特点来解释。
在三极管中，电子从基极注入发射极，进而在集电极上形成集电流。
这个过程是由于基极与发射极之间的电压使基极电流扩散到发射极，并由于集电极的电势吸引电子流入。
当基极输入信号时，基极电流会受到变化，而这种变化会通过集电极电流的变化来放大。
三极管的开关原理是基于电压的变化来实现的。
当基极电压小于0.6伏时，电势垒会禁止电流流动，三极管处于截止状态。
当基极电压大于0.6伏时，电势垒被克服，电流可以流动，三极管处于饱和状态。
三极管工作原理详解
三极管工作原理详解三极管是一种电子元件，是由半导体材料制成的，常用于电子电路中作为放大器、开关等功能。
三极管的工作原理是基于半导体材料的特性，通过控制输入信号的大小和方向来控制输出信号的放大或开关功能。
三极管由三个区域组成，分别是发射区、基区和集电区。
发射结和集电结都是PN结，而基区是P型材料。
三极管的主要工作原理是基于PN结的整流特性。
当三极管的正极（Anode）连接到正电源，负极（Cathode）连接到负电源时，发射结和集电结都处于反向偏置状态。
此时未加保护电极Ube的三极管处于断开状态，没有电流流过三极管。
当在基区施加正电压时，P型的基区中的空穴会向发射区（N型）移动，同时基区与集电区（N型）之间建立起导电通道。
此时，当集电区施加正电压时，由于导电通道的形成，集电结处于正向偏置状态，电流开始从集电区流入三极管。
三极管的放大功能是通过控制输入信号的大小来实现的。
当输入信号的幅值增大时，基区中的空穴数量也增加，导致电流集中区域的面积增大。
这样，三极管的电流增加，输出信号的放大效果就会增强。
这种现象被称为电流放大。
在三极管作为放大器的情况下，输入信号通过输入信号Uin的变化，控制输入端口的电压Ube上所通过的电流量的变化。
而输出电流Ic的变化则远大于输入端口的电流量的变化，从而形成了对输入信号的放大。
此外，三极管还可以作为开关来使用。
当输入端施加一个高电平时（通常为正电压），三极管处于导通状态，电流可以从集电极流过。
而当输入端施加低电平时（通常为零电压），三极管处于截止状态，电流无法通过三极管。
这样，三极管的开关功能就能实现。
总的来说，三极管的工作原理是基于PN结的整流特性，通过控制输入信号的大小和方向来控制输出信号的放大或开关功能。
通过合理的设计和使用，三极管在电子电路中发挥着重要的作用，广泛应用在放大器、开关、数字逻辑电路等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管的工作原理集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#项目一三极管的工作原理三极管，全称应为半导体三极管，也称晶体管、晶体三极管，是一种电流控制电流的半导体器件其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。
晶体三极管，是半导体基本元器·件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。
三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。
分成NPN 和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
下图是各种常用三极管的实物图和符号。
一、三极管的电流放大作用下面的分析仅对于NPN型硅三极管。
如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。
这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。
如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
二、三极管的偏置电路三极管在实际的放大电路中使用时，还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取）。
当基极与发射极之间的电压小于时，基极电流就可以认为是0。
但实际中要放大的信号往往远比要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于时，基极电流都是0）。
如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。
另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。
而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极电流就可以减小；当输入的基极电流增大时，集电极电流就增大。
这样减小的信号和增大的信号都可以被放大了。
三、开关作用下面说说三极管的饱和情况。
像上面那样的图，因为受到电阻 Rc的限制（Rc是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。
当基极电流的增大，不能使集电极电流继续增大时，三极管就进入了饱和状态。
一般判断三极管是否饱和的准则是：Ib*β〉Ic。
进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。
这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很大，以至于三极管饱和时，相当于开关闭合。
如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
项目二三极管的特性曲线一、输入特性曲线在三极管共射极连接的情况下，当集电极与发射极之间的电压Ube维持不同的定值时，Ube 和Ib之间的一簇关系曲线，称为共射极输入特性曲线，如上图所示。
由图可以看出这簇曲线，有下面几个特点：（1）UBE = 0的一条曲线与二极管的正向特性相似。
这是因为UCE = 0时，集电极与发射极短路，相当于两个二极管并联，这样IB与UCE 的关系就成了两个并联二极管的伏安特性。
（2）UCE由零开始逐渐增大时输入特性曲线右移，而且当UCE的数值增至较大时（如UCE ＞1V），各曲线几乎重合。
这是因为UCE由零逐渐增大时，使集电结宽度逐渐增大，基区宽度相应地减小，使存贮于基区的注入载流子的数量减小，复合减小，因而IB减小。
如保持IB为定值，就必须加大UBE ，故使曲线右移。
当UCE 较大时（如UCE ＞1V），集电结所加反向电压，已足能把注入基区的非平衡载流子绝大部分都拉向集电极去，以致UCE再增加，IB 也不再明显地减小，这样，就形成了各曲线几乎重合的现象。
（3）和二极管一样，三极管也有一个门限电压Vγ，通常硅管约为～，锗管约为～。
二、输出特性曲线输出特性曲线如上图所示。
测试电路如上图。
由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。
在此区域里，三极管的发射结和集电结都处于反向偏置状态，三极管失去了放大作用，集电极只有微小的穿透电流IcEO。
（2）饱和区：指绿色区域。
在此区域内，对应不同IB值的输出特性曲线簇几乎重合在一起。
也就是说，UCE较小时，Ic虽然增加，但Ic增加不大，即IB失去了对Ic的控制能力。
这种情况，称为三极管的饱和。
饱和时，三极管的发射给和集电结都处于正向偏置状态。
三极管集电极与发射极间的电压称为集一射饱和压降，用UCES表示。
UCES很小，通常中小功率硅管UCES＜；三极管基极与发射极之间的电压称为基一射饱和压降，以UCES表示，硅管的UCES在0．8V 左右。
OA线称为临界饱和线（绿色区域右边缘线），在此曲线上的每一点应有|UCE| = |UBE|。
它是各特性曲线急剧拐弯点的连线。
在临界饱和状态下的三极管，其集电极电流称为临界集电极电流，以Ics表示；其基极电流称为临界基极电流，以IBS表示。
这时Ics与IBS 的关系仍然成立。
（3）放大区：在截止区以上，介于饱和区与击穿区之间的区域为放大区。
在此区域内，特性曲线近似于一簇平行等距的水平线，Ic的变化量与IB的变量基本保持线性关系，即ΔIc=βΔIB，且ΔIc >>ΔIB ，就是说在此区域内，三极管具有电流放大作用。
此外集电极电压对集电极电流的控制作用也很弱，当UCE＞1 V后，即使再增加UCE，Ic 几乎不再增加，此时，若IB 不变，则三极管可以看成是一个恒流源。
在放大区，三极管的发射结处于正向偏置，集电结处于反向偏置状态。
项目三三极管的测量与好坏判断一、中、小功率三极管的检测已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
要求测得的电阻越大越好。
e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。
一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。
(c)测量放大能力(β)。
目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。
先将万用表功能开关拨至挡，量程开关拨到ADJ 位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE 位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。
另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。
二、检测判别电极(a) 判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。
(b)判定集电极c和发射极e。
(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
(C)判别高频管与低频管高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。
( D)在路电压检测判断法在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测三极管各引脚的电压值，来推断其工作是否正常，进而判断其好坏。
三、大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。
但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。
PN结较大，其反向饱和电流也必然增大。
所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
四、普通达林顿管的检测 (右图)用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
