悬挑层工字钢技术交底
工字钢悬挑式脚手架搭设技术交底
10、双排架宜先立里排立杆，后立外排立排。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
11、在距底座200mm处设置纵向扫地杆，在纵向扫地杆上设置横向扫杆。连接好立杆下端，防止立杆底端在横向和纵向发生位移。
3、当有六级及以上大风和雾、雨、雪天气时，必须停止脚手架的搭设和拆除作业；雨、雪后上脚手架作业要有防滑措施，并扫除积雪。
4、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。脚手架从第二步开始必须满挂安全网；在脚手架的使用期间，严禁拆除主节点的纵、横向水平杆、纵横向扫地杆、连墙件。
5、在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；
1、脚手架搭设的工艺流程： 水平悬挑梁→纵向扫地杆→立杆→横向扫地杆→大横杆→小横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网→检查合格、使用
2、脚手架搭设前，对进场的配件进行严格的检查，禁止使用规格和质量不合格的配件。
3、先在结构梁上标设出各预埋件（包括工字钢U型锚件、钢丝绳拉结埋件）位置。待钢筋混凝土梁构件浇筑成形并达到一定强度后，才允许安装工字钢或者钢丝绳。
序号
项目
技术要求
允许偏差毫米
检测方法
1
地基
基础平整、不积水、不沉降
-10
观察
2
垂直度验收
H=50M
H=30M
H=10M
±100
±60
±20
用经纬仪
3
间距
步距
±20
钢板尺
纵距
±50
悬挑脚手架施工方案交底(脚手架)精选全文完整版
可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。
四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。
采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。
通过计算，悬挑架采用18#工字钢制作悬挑梁，即将工字钢直接用Φ18圆钢环固定在楼面上，锚环距楼面边缘分别400mm～500mm与1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根，高度200mm，作为架体立杆的固定套管，悬挑18#工字钢长度4 m ，局部4-6m，根据现场结构要求长度而定。
本悬挑架架体宽度800mm，步距1.85m，立杆间距1500mm，悬挑长度为1200mm，架体内立杆中心离楼板距离300mm。
锚环锚入楼板的水平长度要保证两侧各30cm以上，在没有上铁的部位，在锚环两侧各附加一根100cm以上的18～25钢筋。
每间隔7m设一道剪刀撑，连墙体拉结点纵距3.0m（两档脚手架）上下3.7m。
将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。
为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。
在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。
局部在楼面无法锚固的可采用在梁或柱侧焊接。
C--002技术交底记录工程名称：共7 页第2 页技术交底记录工程名称：共7页第3 页技术交底记录工程名称：共7 页第4 页技术交底记录工程名称：共7页第5 页技术交底记录工程名称：共7 页第 6 页技术交底记录工程名称：共7页第7页。

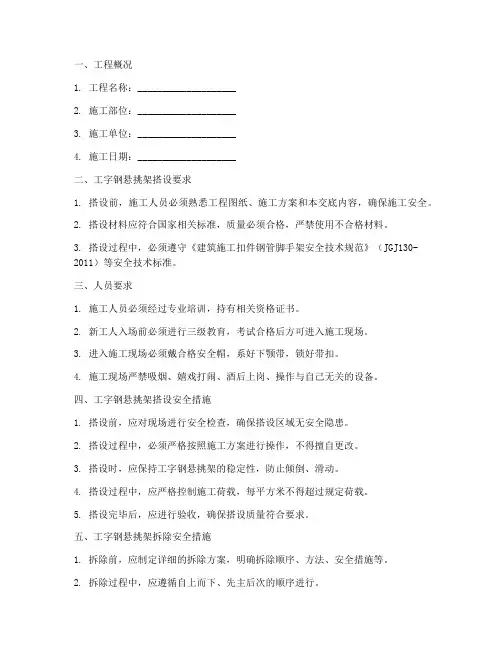

工字钢悬挑架安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工部位：____________________3. 施工单位：____________________4. 施工日期：____________________二、工字钢悬挑架搭设要求1. 搭设前，施工人员必须熟悉工程图纸、施工方案和本交底内容，确保施工安全。
2. 搭设材料应符合国家相关标准，质量必须合格，严禁使用不合格材料。
3. 搭设过程中，必须遵守《建筑施工扣件钢管脚手架安全技术规范》（JGJ130-2011）等安全技术标准。
三、人员要求1. 施工人员必须经过专业培训，持有相关资格证书。
2. 新工人入场前必须进行三级教育，考试合格后方可进入施工现场。
3. 进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣。
4. 施工现场严禁吸烟、嬉戏打闹、酒后上岗、操作与自己无关的设备。
四、工字钢悬挑架搭设安全措施1. 搭设前，应对现场进行安全检查，确保搭设区域无安全隐患。
2. 搭设过程中，必须严格按照施工方案进行操作，不得擅自更改。
3. 搭设时，应保持工字钢悬挑架的稳定性，防止倾倒、滑动。
4. 搭设过程中，应严格控制施工荷载，每平方米不得超过规定荷载。
5. 搭设完毕后，应进行验收，确保搭设质量符合要求。
五、工字钢悬挑架拆除安全措施1. 拆除前，应制定详细的拆除方案，明确拆除顺序、方法、安全措施等。
2. 拆除过程中，应遵循自上而下、先主后次的顺序进行。
3. 拆除过程中，应保持现场整洁，不得随意堆放拆除材料。
4. 拆除过程中，应严格遵守操作规程，防止意外事故发生。
5. 拆除完毕后，应对现场进行清理，确保无安全隐患。
六、应急措施1. 施工过程中，如遇突发情况，应立即停止施工，采取应急措施。
2. 发生事故时，应立即启动应急预案，组织救援，确保人员安全。
3. 事故发生后，应及时上报相关部门，按照规定进行处理。
七、交底总结1. 本交底内容为工字钢悬挑架搭设和拆除的安全技术要求，施工人员必须严格遵守。
悬挑架技术交底
技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。
连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。
3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。
4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。
1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。
上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。
并同时在立杆下部设置扫地杆。
见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。
3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。
2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。
预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。
如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。
悬挑式钢管外脚手架搭设安全技术交底（三篇）
悬挑式钢管外脚手架搭设安全技术交底悬挑式钢管外脚手架搭设是建筑施工中常用的高处作业设备，具有搭设快捷、适应性强等优点，在工程施工中广泛应用。
然而，悬挑式钢管外脚手架的搭设安全也是施工过程中需要高度重视的问题。
为了确保悬挑式钢管外脚手架的安全运行，需要对施工人员进行安全技术交底，下面将详细介绍悬挑式钢管外脚手架搭设的安全技术交底内容。
一、安全生产法律法规的交底安全生产法律法规是保障施工现场安全的重要依据，施工人员需要了解相关法律法规的基本内容，包括建筑施工安全生产管理条例、建筑施工企业安全生产许可证管理办法、建筑施工企业职业健康检查技术规定等。
了解并遵守相关法规可以有效降低施工事故的发生概率。
二、悬挑式钢管外脚手架的基本概念和构造悬挑式钢管外脚手架是利用聚氯乙烯（PVC）和钢管等材料搭建而成的一种高处作业设备。
施工人员需要了解悬挑式钢管外脚手架的基本概念和构造，包括主杆、副杆、立杆、斜杆、框架横水平杆、护栏杆、防护网及脚轮等构件的名称和作用。
三、悬挑式钢管外脚手架的搭设步骤和安全注意事项1. 搭设步骤：首先，安装主杆和副杆，并使用的铁丝固定牢固；然后，安装立杆和斜杆，并调整好高度和角度；接下来，安装框架横水平杆，用螺母将其固定住；最后，安装护栏杆、防护网及脚轮。
2. 安全注意事项：（1）在搭设过程中，需要使用标准合格的钢管和连接件，确保承载力满足要求。
（2）在悬挑式钢管外脚手架的上部应设置防滑网，防止人员从高处坠落。
（3）悬挑式钢管外脚手架的搭设应坚固、稳定，不得出现晃动或松动的现象。
（4）施工人员在操作过程中应注意自身安全，佩戴安全带，系好工作绳，避免高处坠落事故。
（5）施工人员不得在悬挑式钢管外脚手架上乱丢乱放工具材料，以免引起意外伤害。
（6）在悬挑式钢管外脚手架上禁止进行高空坠物作业，防止对下方人员造成伤害。
四、悬挑式钢管外脚手架的维护保养和拆除注意事项1. 维护保养：施工单位需要制定悬挑式钢管外脚手架的维护保养计划，定期进行检查和维修，确保脚手架的安全性。
悬挑脚手架安装施工技术交底
（4）油漆：搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、横杆、扫地杆均统一漆黄色，防护栏杆、踢脚杆、剪力撑统一漆黄黑相间安全色。
4）大横杆应采用直角扣件固定在立杆杆上。根据本工程实际情况，同一步大横杆无法进行四周交圈设置，做临时结点与结构连接。
（3）小横杆的构造
1）每一立杆与大横杆相交处（主节点处）必须设置一根小横杆,用直角扣件扣接，且严禁随意拆除。
2）小横杆间距与立杆纵距相同，作业层上非主节点处的小横杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的1/2。
3）小横杆两端,应用直角扣件固定在大横杆上，该杆轴线偏离主节点不大于15cm。
4）作业层端部脚手板探头长度应取150mm,其板长两断均应与支承杆可靠地固定。
5）小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。
悬挑脚手架安装
工程名称
分部工程
施工单位
分项工程
交底内容：
一、施工准备
1、材料准备
（1）工字钢：钢梁采用普通16#工字钢，规格尺寸为160×88×6mm，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的普通工字钢，材质为Q235。
（2）钢管：选用直径48mm，壁厚2.8mm，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
（1）连墙件采用刚性连接，垂直间距为3.60m，水平间距为3m。连墙件用φ48×2.8mm的钢管，其与脚手架的连接采用直角扣件，多层框架结构采用钢管与柱进行抱柱连结。
悬挑式脚手架工字钢安全技术交底模板
一、交底目的为确保悬挑式脚手架工字钢搭设和使用过程中的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、工程概况1. 工程名称：_______2. 施工部位：_______3. 施工单位：_______4. 项目负责人：_______三、悬挑式脚手架工字钢搭设安全技术要求1. 搭设前准备- 施工人员必须经过专业培训，了解悬挑式脚手架工字钢的搭设方法和安全操作规程。
- 搭设前应进行现场勘查，确保基础稳固，满足搭设要求。
- 所需材料、工具必须符合国家相关标准和规范。
2. 搭设过程- 搭设时应遵循“先下后上，先内后外”的原则。
- 立杆应垂直于地面，间距均匀，不得歪斜。
- 横杆、斜杆应与立杆连接牢固，扣件拧紧。
- 工字钢应水平放置，与立杆连接处应采用专用连接件。
- 搭设过程中应随时检查脚手架的稳定性，发现问题及时整改。
3. 安全防护措施- 脚手架外围应设置安全防护栏杆，并挂设密目安全网。
- 作业人员必须佩戴安全帽、安全带等个人防护用品。
- 严禁在脚手架上堆放超过规定重量的材料、工具等物品。
- 严禁酒后上岗、嬉戏打闹。
四、悬挑式脚手架工字钢使用安全技术要求1. 使用前应检查脚手架的稳定性，确认无安全隐患后方可使用。
2. 作业人员应按照操作规程进行操作，不得擅自改变脚手架的结构和用途。
3. 严禁在脚手架上超负荷作业，每平方米荷载不得超过规定值。
4. 严禁在脚手架上攀登、跳跃。
5. 作业人员上下脚手架时，必须使用安全梯或梯子。
五、应急处置措施1. 发生脚手架倾斜、变形、坍塌等事故时，应立即停止作业，并报告相关部门。
2. 采取有效措施，防止事故扩大，确保人员安全。
3. 及时组织人员进行抢险救援，并妥善处理事故现场。
六、交底内容1. 悬挑式脚手架工字钢搭设的安全技术要求。
2. 悬挑式脚手架工字钢使用的安全技术要求。
3. 应急处置措施。
七、交底时间____年____月____日八、交底人_______九、参加交底人员_______、_______、_______十、备注1. 施工单位应将本次安全技术交底记录存档备查。
花篮架悬挑工字钢安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、施工部位：[填写施工部位]四、交底日期：[填写交底日期]五、交底内容：一、施工前的准备1. 人员培训：施工人员必须经过专业培训，熟悉花篮架悬挑工字钢的施工工艺和安全操作规程。
2. 材料检查：确保所有材料符合国家标准，检查工字钢、花篮螺栓、钢丝绳等材料的合格证和检验报告。
3. 工具检查：确保所有施工工具和设备完好，如电焊机、切割机、吊装设备等。
二、施工工艺1. 工字钢的选用与安装：- 工字钢应选用符合国家标准的产品，其尺寸和强度应满足设计要求。
- 安装工字钢时，应确保其垂直度和水平度，连接处应牢固可靠。
2. 花篮螺栓的安装：- 花篮螺栓应选用符合国家标准的产品，其规格和强度应满足设计要求。
- 安装花篮螺栓时，应确保其与工字钢的连接牢固，防止脱落。
3. 钢丝绳的选用与安装：- 钢丝绳应选用符合国家标准的产品，其规格和强度应满足设计要求。
- 安装钢丝绳时，应确保其连接牢固，防止脱落。
三、安全措施1. 个人防护：- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高空作业时，必须使用安全网或防护栏杆。
2. 现场安全：- 施工现场应设置明显的安全警示标志。
- 禁止无关人员进入施工现场。
- 施工现场应保持整洁，及时清理施工垃圾。
3. 吊装安全：- 吊装前应检查吊装设备，确保其完好。
- 吊装过程中，应确保吊装物品绑扎牢固，防止脱落。
- 吊装过程中，应有人指挥，确保安全。
四、施工过程中的注意事项1. 检查与验收：- 施工过程中，应定期检查工字钢、花篮螺栓、钢丝绳等材料的连接情况，确保其牢固可靠。
- 施工完成后，应进行验收，确保其符合设计要求。
2. 异常情况处理：- 发现工字钢、花篮螺栓、钢丝绳等材料出现异常情况时，应立即停止施工，及时处理。
五、施工结束后的清理1. 拆除花篮架：- 拆除花篮架时，应按照施工顺序进行，确保其安全拆除。
2. 清理现场：- 施工结束后，应清理施工现场，确保其整洁。
