SG-865DTP型电力拖动·PLC可编程控制器技能实训装置

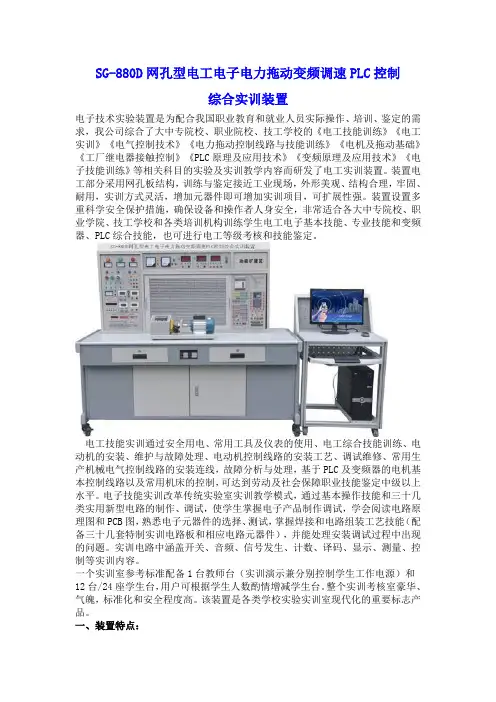

SG-880D网孔型电工电子电力拖动变频调速PLC控制综合实训装置
SG-880D网孔型电工电子电力拖动变频调速PLC控制综合实训装置电子技术实验装置是为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了电工实训装置。
装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强。
装置设置多重科学安全保护措施，确保设备和操作者人身安全，非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能，也可进行电工等级考核和技能鉴定。
电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线，故障分析与处理，基于PLC及变频器的电机基本控制线路以及常用机床的控制，可达到劳动及社会保障职业技能鉴定中级以上水平。
电子技能实训改革传统实验室实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品制作调试，学会阅读电路原理图和PCB图，熟悉电子元器件的选择、测试，掌握焊接和电路组装工艺技能（配备三十几套特制实训电路板和相应电路元器件），并能处理安装调试过程中出现的问题。
实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。
一个实训室参考标准配备1台教师台（实训演示兼分别控制学生工作电源）和12台/24座学生台，用户可根据学生人数酌情增减学生台。
整个实训考核室豪华、气魄，标准化和安全程度高。
该装置是各类学校实验实训室现代化的重要标志产品。
一、装置特点：1、采用网孔板结构，实训方法灵活，接近工业现场，增加元器件即可增加实训内容，便于二次开发及功能扩展。
JG125型高级电工、电拖实训考核装置(PLC控制)
JG-125型高级电工、电拖实训考核装置(PLC控制 ) JG-125型高级电工、电拖实训考核装置(PLC控制)是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。
整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。
为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。
该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
一、结构及电器配置该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
二、主要技术参数1、输入电源：电压AC380V±5%，电流5A。
2、外形尺寸：700×500×1700cm3、设备重量：230Kg三、实验操作项目1、触摸开关控制白炽灯电路；28、异步电动机单向点动、起动控制电路；2、白炽灯控制电路；29、异步电动机两地控制电路；3、人体感应开关控制楼梯白炽灯电路；30、异步电动机联锁正反转控制电路；4、声控开关控制楼梯白炽灯电路；31、正反转点动、起动控制电路；5、日光灯控制电路；32、双重联锁正反转控制电路；6、单相电度表直接安装电路；33、自动往返控制电路；7、单相电度表间接安装电路；34、位置开关作自动停止正反转起动控制电路；8、单相电动机控制电路；35、带有点动的自动往返控制电路；9、并励直流电动机调磁调速电路；36、异步电动机星、三角控制电路；10、并励直流电动机电枢回路串电阻调速电路；37、接触器控制星、三角控制电路；11、并励直流电动机电枢回路串电阻二级起动控制电路；38、串电阻降压起动控制电路；12、并励直流电动机电枢反接法正反转控制电路；39、异步电动机反接制动控制电路；13、电流互感器与电流表配用接线电路；40、异步电动机能耗制动控制电路；14、电压表、电流表安装电路；41、双速电动机的切换运行控制电路；15、三相四线有功电度表直接安装电路；42、手动顺序起动控制电路；16、三相四线有功电度表间接安装电路；43、自动顺序起动控制电路；17、三相四线无功电度表直接安装电路；44、C620-1型车床控制电路；18、三相四线无功电度表间接安装电路；45、电动葫芦电气控制电路；19、一台电流互感器用于单相回路的接线电路；46、Y3150型滚齿机控制电路；20、两台电流互感器接成不完全星形接线电路；47、PLC控制电动机启停21、三台电流互感器接成星形接线电路；48、PLC控制电动机Ｙ／△启动22、两台电流互感器差接接线电路；49、PLC控制电动机正反转23、三台电流互感器接成三角形接线电路；50、PLC控制电动机顺序启动24、万能转换开关和电压表测量三相电压接线电路；51、PLC控制电动机往返运动25、异步电动机点动控制电路；52、PLC控制电动机Ｙ／△转换时间的调节26、异步电动机自锁控制电路；53、四层电梯控制系统27、具有过载保护自锁控制电路；四、自由设计项目注：本装置配备2台三相异步电动机(180W)，一台双速三相异步电动机(180W)，一台直流电动机(180W)，一台四层电梯仿真模型.表1 电工电子实验室设备的型号与设备名称。

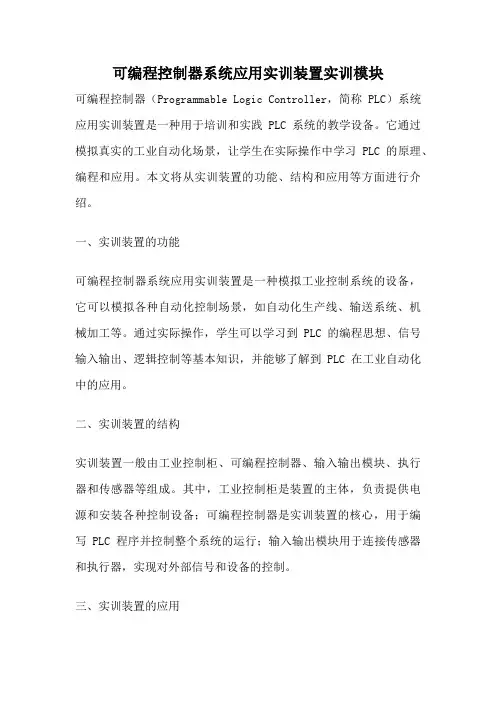

可编程控制器系统应用实训装置实训模块
可编程控制器系统应用实训装置实训模块可编程控制器（Programmable Logic Controller，简称PLC）系统应用实训装置是一种用于培训和实践PLC系统的教学设备。
它通过模拟真实的工业自动化场景，让学生在实际操作中学习PLC的原理、编程和应用。
本文将从实训装置的功能、结构和应用等方面进行介绍。
一、实训装置的功能可编程控制器系统应用实训装置是一种模拟工业控制系统的设备，它可以模拟各种自动化控制场景，如自动化生产线、输送系统、机械加工等。
通过实际操作，学生可以学习到PLC的编程思想、信号输入输出、逻辑控制等基本知识，并能够了解到PLC在工业自动化中的应用。
二、实训装置的结构实训装置一般由工业控制柜、可编程控制器、输入输出模块、执行器和传感器等组成。
其中，工业控制柜是装置的主体，负责提供电源和安装各种控制设备；可编程控制器是实训装置的核心，用于编写PLC程序并控制整个系统的运行；输入输出模块用于连接传感器和执行器，实现对外部信号和设备的控制。
三、实训装置的应用1. 自动化生产线实训：实训装置可以模拟自动化生产线，学生可以通过编写PLC程序，控制机械手臂、电机、传送带等设备的运行，实现自动化生产过程。
2. 输送系统实训：实训装置可以模拟输送系统，学生可以学习如何通过PLC控制输送带的启停、速度调节和物料分拣等操作，提高物料输送的效率。
3. 机械加工实训：实训装置可以模拟数控机床的控制系统，学生可以学习如何通过PLC编程实现机械加工的自动化控制，提高加工精度和效率。
四、实训装置的优势1. 实践性强：实训装置可以模拟真实的工业自动化场景，让学生在实际操作中学习PLC的原理和应用，培养实际操作能力。
2. 安全性高：实训装置采用低压电源和安全保护措施，保证学生在实训过程中的安全。
3. 灵活性强：实训装置可以根据不同的教学要求进行调整和改装，满足不同学生的学习需求。
4. 易于理解：实训装置采用直观的操作界面和实时监控系统，让学生能够直观地了解PLC的工作原理和控制过程。
公共实训基地设备一览表
电子工艺实训考核装置
1
30
六温区回流焊机
1
64
数字合成高频标准信号发生器150MHz
2
31
快速PCB制造系统
1
32
LCR测试仪
1
65
数字合成高频标准信号发生器300MHz
1
33
1
公共实训基地设备一览表
序号
名称
数量
序号
名称
数量
1
电子电工电力拖动TH-DT
25
35
液晶显示晶体管测试仪
1
2
数字存储示波器DS1022C
25
36
台式助焊剂涂敷机
1
3
DOS函数信号发生器SPF05A
25
37
台式平面焊锡机
1
4
单片机实训台THKSCM-2
25
38
线路板周转车
1
5
维修电工技能实训考核THWD-2
10
45
插件总装复合生产线
15
12
电力系统综合自动化技能实训考核平台
1
46
手摇散带合并电阻式成形机
1
13
中央空调实训模型
1
47
手推式线路板切脚机
1
14
恒压供水实训模型
1
48
钨钢刀片
2
15
群控电梯实训装置（三座群控）
1
49
超声波清洗机
1
16
ABS多媒体实验台
1
50
带照明放大台灯
5
17
全自动空调多媒体实验台（凌志）
1
51
电子工具套件
30
18

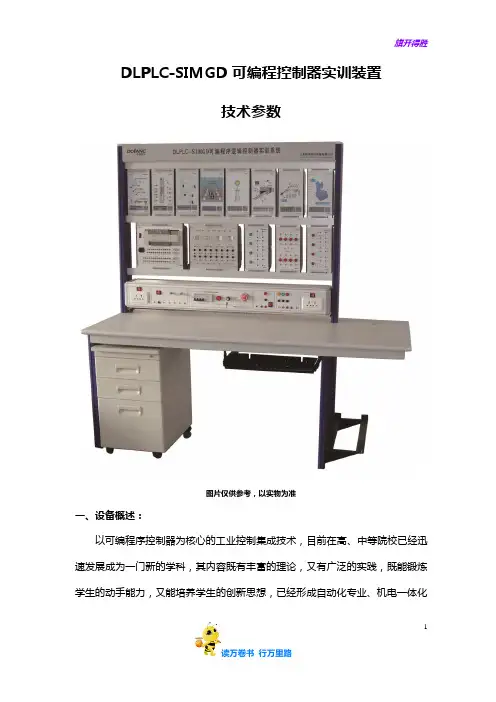

DLPLC-SIMGD可编程逻辑控制器实训装置(SR40西门子)
DLPLC-SIMGD可编程控制器实训装置技术参数图片仅供参考，以实物为准一、设备概述：以可编程序控制器为核心的工业控制集成技术，目前在高、中等院校已经迅速发展成为一门新的学科，其内容既有丰富的理论，又有广泛的实践，既能锻炼学生的动手能力，又能培养学生的创新思想，已经形成自动化专业、机电一体化1专业、机械专业的一门重要的主干课程。
关于可编程序逻辑控制器的课程设置、配套教材、实践环节、实验室建设等方面的规划，得到了各级领导和专业教师的充分重视。
我公司的“DLPLC-SIMGD 可编程序逻辑控制器实训装置”是为职业技术教育、高等教育而开发的PLC专业性实训平台，专为目前我国各院校开设的“可编程序逻辑控制器技术”、“可编程序逻辑控制器原理及其应用”、“中级维修电工”、“高级维修电工”、“PLC应用技术”、“PLC原理与应用”等课程配套设计的。
该装置集可编程控制器（国内S7-200Smart）、组态软件、模拟控制实验板等于一体，为结合教学要求，设计过程中参考了国内多种教材，从中精选出17组最具典型的实验项目，配套通信编程电缆，提供所需的24V/1A电源，装置具有漏电保护和电源短路保护等功能，具有实验项目齐全、配置灵活、内容丰富等特点。
该装置适用于中高级职业院校、高等院校学生的可编程控制器的学习与应用培训、学生的岗前培训和职工再培训，不仅可满足各高等院校、职业学校对PLC 实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。
二、设备特点：1.实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
2.该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
3.采用模块化结构，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部2件即可，永不淘汰。

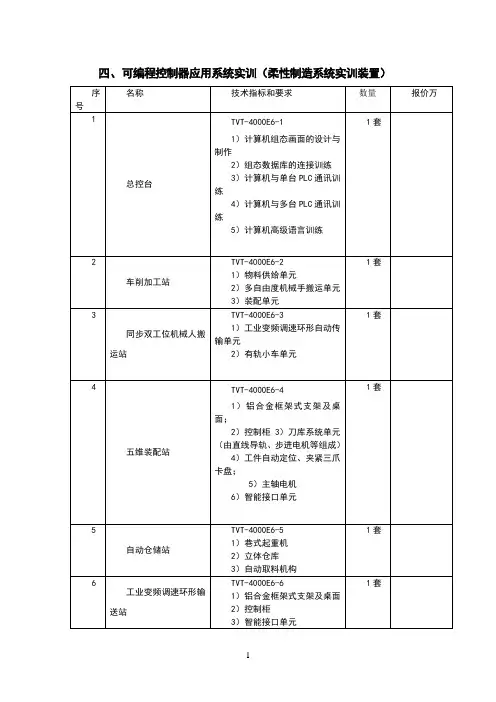

PLC新实训设备清单
四、可编程控制器应用系统实训（柔性制造系统实训装置）TVT-4000E6柔性制造系统实训装置各单元技术指标和要求：1 总控台主要组成：包括：总控系统1套：每套含1）框架式底板及支架；2）工控机；3）计算机接口；4）上位机软件；单元功能：工控机通过工业总线对所有设备进行实时监控、参数设置及故障报警。
单元培训内容：1）计算机组态画面的设计与制作2）组态数据库的连接训练3）计算机与单台PLC通讯训练4）计算机与多台PLC通讯训练5）计算机高级语言训练2 五维装配站五维装配站由物料供给单元、五维机械手搬运单元、装配站、控制柜、智能接口单元等组成，各单元介绍如下：1）物料供给单元：单元主要组成：包括①铝合金框架式支架及桌面；②气动供料单元；③ 井式供料塔单元；④货料检测单元等。
单元功能：主要完成对零部件的自动供给。
单元培训内容：① 物料供给时序控制② 物料的自动检测2）多自由度机械手搬运单元：单元主要组成：包括：① 铝合金框架式支架及桌面；② 控制柜；③ 步进电机驱动的五维运动机构；④同步双工位机械抓手；单元功能：主要实现对零件和工件的自动搬运，并把装配好的部件送入环行自动传输系统。
单元培训内容：①PLC控制机械手联动的程序设计②步进电机的恒速运动③步进电机的梯形运动④步进电机的正转、反转运动⑤步进电机进行机械手的联动控制3）装配单元：单元主要组成：包括：1）装配工作台、2）装配定位夹紧系统3）装配系统。
单元功能：主要实现对多种零部件进行装配，装配精度0.02mm。
3变频环形输送站变频环形输送站由工业变频调速环形自动传输单元、有轨小车单元、智能接口单元等组成1）工业变频调速环形自动传输单元单元主要组成：包括：① 铝合金框架式支架及桌面；② 齿形传送带；③ 自动转向机构；④ 变频调速系统；⑤控制柜；⑥自动定位系统；⑦ 制动机构；单元功能：工业变频调速环形自动传输单元由环行线体、装配存取料工位、立体仓库存取料工位、机械手存取料工位组成。
PLC综合实训指导书(实训台-含手编程器的使用)
PLC综合实训指导书--基于YL-235光机电一体化实训考核装置（校编教材）湖州职业技术学院姚晴洲目录绪论第一章实训装置简介1.1外观与概述1.2实训项目1.3系统配置与技术参数第二章装置机构说明2.1 工作流程与原理2.2 机械机构2.3 气动原理与机构第三章控制系统设计与调试3.1 电气电路的组成3.2 PLC控制原理图3.3 变频器参数设置要求第四章系统调试与实训组织4.1系统调试4.2 实训的组织附录 FX—20P—E简易编程器的使用方法绪论自动化技术是当今几大高新技术之一，从某种意义来说，自动化技术已成为现代化的代名词。
随着我国产业结构的调整、现代化进程的加快，自动化技术对现代工业生产的推动作用将越来越重要。
浙江省近几年来已基本形成了以制造业为主体的四大特色优势产业，确定了以“打造先进制造基地，促进工业结构优化升级”作为今后一段时期政府的主要工作目标。
随着各类工业企业的技术进步，工业自动化生产必将得到广泛的普及，电气控制设备、自动化生产线的安装、调试、维修；自动控制系统的技术改造、开发应用；设备运行管理等方面工作量是非常巨大，需要大量的懂原理、能动手的专业技术人才，而能从事一线现代化生产的技术人员需求量更大。
实训装置作为掌握与应用新技术的重要载体，其作用已为广大科技工作者所共识。
发达国家和地区，一方面投入大量人力、物力进行新技术、新工艺等的研究，同时极其重视实训装置的开发工作，并常常将最为先进、完善的设备与装置首先投入职业培训与职业教育中。
我校是教育部定点的电工电子及自动化技术国家实训基地，承担着本地区的职业培训和职业教育、新技术的吸收与转化之重任。
为了加快人才培养，完善教学手段，积极吸收与转化新技术、新工艺、新方法，研发符合应用人才培养目标的、较先进的实训装置，对本地区的技术进步，促进工业结构的优化升级，具有重要的作用。
基于以上情况，并认真调查了高职学生现有的知识和技术水平，我们设计开发了本套实验装置，以满足电类专业课程设计、毕业设计之用。
THPFSL网络型可编程控制器综合实训装置
THPFSL-2型网络型可编程控制器综合实训装置使用说明一、概述“THPFSL-2型网络型可编程控制器综合实训装置”集可编程逻辑控制器、变频器、GX Developer编程软件、仿真实训教学软件、实训模块、实物等于一体。
在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟及实物控制。
装置配备的主机采用日本三菱FX系列可编程控制器，配套SC-09通信编程电缆、三相鼠笼异步电机，并提供实训所需的各种电源。
本实训装置采用挂件式设计，提供的PLC实训内容全面、丰富，锻炼学生的实际动手能力，整个教学过程简单、明了、易懂、生动。
实训特点突出，方便教师的教学。
适合高职院校、技工学校、职业培训学校、职教中心、鉴定站的机电技术应用、电气技术应用、可编程控制器技术应用、电器及PLC控制技术应用的实训教学。
二、装置组成（一）控制屏1.交流电源控制单元三相五线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由急停按钮和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.定时器兼报警记录仪定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3.直流电源提供DC24V/1A、DC5V/1A各一路，带自我保护及恢复功能。
4.数字量给定及指示单元提供钮子开关4只、，提供高亮发光二极管8只（Φ8，共阳接法）、LED数码管1只、方向指示器1只、直流24V继电器若干；以上输入给定及输出指示器的所有控制端均以弱电座的形式引至面板上，方便操作者搭建不同的控制系统。
5.模拟量给定及指示单元提供1路DC 0～15V可调输出、1路DC 0～20mA可调输出；可作为PLC模拟量实训给定值及其它控制信号使用。
提供1只直流电压表（量程0～200V）、1只直流电流表（量程0～200mA），用于指示各种模拟量信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SG-865DTP型电力拖动、PLC可编程控制器技能实训装置
电力拖动、PLC可编程控制器技能实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。
装置采用挂箱结构，实训项目可扩展性强，可扩展电工技能或与变频调速实训项目。
所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。
一、特点：
1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。
如变频调速，实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。
各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：1100×700×1400（mm）
三、装置配备
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
它为实训考核提供电源及保护。
1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪，平时作为时钟使用。
具有设定实训考核时间、定时报警、切断电源等功能。
此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1、DW-71 电力拖动培训组件（一）
2、DW-72 电力拖动培训组件（二）
3、DW-73 电力拖动培训组件（三）
4、PLC主机及转换器培训组件（三菱FX1N-24mR）
5、SC-09编程通讯电缆
6、仿真软件
7、工控组态软件
8、三相异步电动机 380V Y/△接法，带离心开关 2台
四、实训项目
（一）电力拖动部分
（二）PLC技能训练部分。
