大板加腋计算参数pkpm
PKPM参数设置
PKPM参数设置PKPM（鹏凯测定物性分析与计算程序）是一种广泛应用于土木工程结构设计中的计算程序，它能够对结构进行受力分析、变形计算以及稳定性分析等，并可以根据需要进行参数设置。
下面将介绍一些常见的PKPM参数设置。
1.结构类型设置：PKPM能够分析各种类型的结构，包括梁、柱、板、桁架等。
在进行计算之前，需要选择结构类型，并设定相关参数，如结构的材料属性、截面形状和尺寸等。
2.受力边界条件设置：在进行结构分析时，需要设定结构的受力边界条件，包括支座类型、受力方向和受力大小等。
支座类型可以选择固定支座、弹性支座或自由支座。
受力方向和大小应根据具体情况进行设置，一般需要根据结构的受力与约束情况进行考虑。
3.材料属性设置：PKPM可以对多种材料进行分析，如钢材、混凝土和木材等。
在进行计算之前，需要设定材料的物理性质，如弹性模量、抗弯强度和抗压强度等。
这些参数可以根据实际情况选择合适的数值，以保证计算结果的准确性。
4.截面参数设置：对于梁、柱等结构，需要设定截面的几何形状和尺寸。
常见的截面形状包括矩形、圆形、T形等，而尺寸可以通过设定宽度、高度、厚度等参数来确定。
在设定截面参数时，需要根据结构的实际形态和受力情况进行选择，以保证计算的准确性。
5.荷载设置：在进行结构分析时，需要考虑结构所受到的外部荷载，如重力荷载、活荷载以及风荷载等。
在设定荷载参数时，需要根据结构的使用要求和设计规范进行选择。
可以根据实际情况设置荷载的种类、大小和分布等。
6.稳定性分析参数设置：在进行结构稳定性分析时，需要设定相关参数，如屈曲长度系数、曲率半径等。
这些参数可以根据结构的几何形状和受力情况进行选择，以保证计算结果的准确性。
总之，PKPM参数设置是进行结构分析与计算的重要环节，合理的参数设定可以保证计算结果的准确性和可靠性。
不同的结构类型和受力条件需要设置不同的参数，设计人员应根据实际情况选择适当的参数值，并遵循相关的设计规范和标准，以保证结构的安全可靠性。
PKPM参数设置教程
PKPM参数设置教程PKPM是一款常用的结构分析和设计软件，它具有简单易用、功能强大的特点。
在进行结构分析和设计时，正确设置PKPM的参数是非常重要的，本教程将为大家详细介绍PKPM参数设置的步骤和注意事项。
一、模型参数设置1.材料参数：在PKPM中，材料参数包括混凝土、钢筋等材料的强度和弹性模量等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的材料参数。
2.截面参数：截面参数是指梁、柱、梁柱节点等构件的截面尺寸和形状等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的截面参数。
3.支座参数：支座参数是指结构的支座类型、支座刚度等属性。
在进行结构分析和设计之前，需要根据实际情况输入正确的支座参数。
二、荷载参数设置1.面积荷载：在PKPM中，面积荷载可以是均布荷载、集中荷载等。
在进行结构分析和设计之前，需要根据实际情况输入正确的面积荷载参数，包括荷载的大小和作用位置等。
2.点荷载：点荷载是指作用在结构上的集中力或集中力矩。
在进行结构分析和设计之前，需要根据实际情况输入正确的点荷载参数，包括荷载的大小和作用位置等。
3.温度荷载：温度荷载是指由于温度变化引起的结构变形。
在进行结构分析和设计之前，需要根据实际情况输入正确的温度荷载参数，包括温度变化范围和温度变化系数等。
三、分析参数设置1.分析类型：在PKPM中，分析类型包括静力分析、模态分析和动力时程分析等。
在进行结构分析和设计之前，需要根据实际情况选择合适的分析类型。
2.求解控制：在PKPM中，求解控制包括杆件分析控制和节点分析控制等。
在进行结构分析和设计之前，需要根据实际情况设置合适的求解控制参数。
3.分析选项：在PKPM中，分析选项包括荷载组合、组合类型等。
在进行结构分析和设计之前，需要根据实际情况选择适合的分析选项。
四、设计参数设置1.验算参数：在PKPM中，验算参数包括构件的抗弯强度、剪切强度等。
在进行结构设计之前，需要根据实际情况设置正确的验算参数。
PKPM计算参数
PKPM计算参数PKPM是建筑工程设计和施工的一种常用计算软件，全称为“工程结构分析和设计程序”。
PKPM主要用于进行建筑结构的力学分析和设计计算，是国内较早开发的结构计算软件之一在进行PKPM计算时，需要输入一些计算参数，以确保计算的准确性和可靠性。
下面是一些常见的PKPM计算参数：1.材料参数：包括混凝土的抗压强度、抗拉强度、弹性模量等；钢筋的屈服强度、弹性模量等。
这些参数是根据实验室试验结果或国家标准来确定的。
2.结构参数：包括构件的尺寸参数、支座的刚度参数等。
这些参数根据实际的工程结构设计来确定，包括梁、柱、板等构件的尺寸，以及支座的刚度参数。
3.荷载参数：包括静荷载和动荷载。
静荷载是指直接作用于建筑结构上的恒定荷载，如自重、楼层荷载等；动荷载是指作用于结构上的变化荷载，如风荷载、地震荷载等。
这些荷载参数需要根据实际工程情况和设计规范来确定。
4.边界条件：包括结构的支座条件、约束条件等。
这些条件是结构计算中的边界条件，用于确定结构的受力和变形情况。
例如，支座条件可以是固定支座、弹性支座或浮动支座等。
约束条件可以是禁止一些位移或转角，以模拟实际工程中的约束情况。
5.分析方法：PKPM可以进行静力分析、动力分析以及非线性分析等。
静力分析是指在稳态荷载下进行的结构分析，动力分析是指在动态荷载下进行的结构响应分析，非线性分析是指考虑构件变形和材料非线性等因素的分析。
不同的分析方法需要输入不同的计算参数。
在进行PKPM计算时，需要根据具体的工程情况和设计要求来确定这些计算参数。
在输入参数时，需要保证参数的准确性和合理性，确保计算结果的可靠性。
另外，还需要根据计算结果来进行适当的修改和调整，以满足工程实际需求。
需要注意的是，PKPM计算参数的输入应当遵循相应的设计规范和国家标准，以确保结构的安全性和可靠性。
此外，在使用PKPM进行计算时，还需要结合具体的结构计算原理和方法进行分析，以获得准确的计算结果。
关于加腋大板的技术分析与探讨
关于加腋大板的技术分析与探讨四川省天辰建筑设计有限公司四川成都 61000摘要：对比结构经济性与安全性并结合施工技术条件下，地下室顶板考虑采用大板加腋的结构体系进行设计。
通过对比分析，当进行板设计时，宜按有限元模型进行计算（有限元导荷、不采用全楼强制刚性楼板假定并按弹性板6参与整体计算分析），根据计算结果对楼板进行加腋处理，以满足结构的受力要求；而进行梁、柱、墙截面及配筋设计时，宜按传统模型（平面导荷、采用全楼强制刚性楼板假定参与整体计算分析），最后结合温度应力作用计算后取包络进行设计。
关键词：加腋大板；变形协调；平面导荷；有限元导荷；温度应力；全楼强制刚性楼板假定1引言根据《建筑抗震设计规范》GB5011-2010（2016年版）6.1.14-1条：地下室顶板应避免开设大洞口；地下室在地上结构相关范围的顶板应采用现浇梁板结构，相关范围以外的地下室顶板宜采用现浇梁板结构；其楼板厚度不宜小于180mm，混凝土强度等级不宜小于C30，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。
根据《建筑与市政工程防水通用规范》GB55030-2022第4.1.5条：地下工程迎水面主体结构应采用防水混凝土，并应符合下列规定：1、防水混凝土应满足抗渗等级要求；2、防水混凝土结构厚度不应小于250mm；3、防水混凝土的裂缝宽度不应大于结构允许限值，并不应贯通；4、寒冷地区抗冻设防段防水混凝土抗渗等级不应低于P10。
根据实际工程情况，地下室顶板一般有1.2-1.8米的种植覆土，会存在日常雨水及灌木植被浇灌等符合迎水条件的情况，故地下室顶板一般应按迎水面主体结构进行设计。
综合上述规范要求，板厚应做到不小于250mm。
通过实际工程方案对比，地下室在满足一定规模的情况下，加腋大板较于传统梁板结构工程造价会降低20%~30%，此时按加腋大板设计相对更为经济。
接下来，作者根据实际完成的项目，对加腋大板结构设计进行技术分析与探讨。
加腋大板楼盖计算方法浅析
加腋大板楼盖计算方法浅析腋大板楼盖是一种常见的建筑结构形式，其特点是在两个墙体间设置一根梁，将两个墙体作为支撑点，形成一个跨度较大的平面结构体系。
在板楼盖的施工中，加腋大板是一种有效的加强措施，可以提高房屋的承重能力和整体稳定性。
本文将对加腋大板楼盖的计算方法进行分析和说明，以供参考。
一、加腋大板的作用加腋大板指在原有的大梁两侧斜推一根小梁，将其与大梁呈45度夹角相交，形成“T”字型结构。
此时，大梁和小梁的榫卯连接，形成一种结构体系，称为“腋大板”。
加腋大板的作用一方面可以增加大梁的刚性和强度，增加房屋的承重能力和整体稳定性；另一方面可以起到承接水平荷载和变形的作用，使结构体系更加完整和坚固。
因此，在大跨度结构中，加腋大板是一种常用的加强措施。
在加腋大板楼盖的计算过程中，需要首先确定楼盖的设计荷载和跨度。
在此基础上，可以按照以下具体步骤进行计算：1、计算大梁的截面尺寸和材质。
根据设计荷载和跨度，确定大梁的截面形状和尺寸，然后根据大梁的跨度和荷载情况，按照钢筋混凝土梁的理论计算方法计算出大梁的配筋和材料，以确保大梁具有足够的承载力和刚度。
3、计算加腋大板的尺寸和位置。
根据大梁和小梁的位置和长度关系，确定加腋大板的交叉位置和夹角，然后再根据楼盖的结构设计和承载荷载情况，确定加腋大板的尺寸和位置。
4、进行荷载和应力分析。
根据设计荷载和加腋大板的位置和尺寸，进行荷载和应力分析，计算出结构体系的强度和刚度。
在此过程中，需要参考相关的建筑规范和标准，确保计算结果符合国家相关标准和规范。
5、进行构造设计。
依据计算结果和结构强度，进行结构构造设计，确定具体的构造方案和施工工艺。
三、小结加腋大板是一种有效的加强措施，可以提高房屋的承重能力和整体稳定性。
在加腋大板楼盖的计算过程中，需要保证计算结果符合相关的建筑规范和标准，同时要根据具体情况进行构造设计和施工工艺的确定，确保结构的质量和安全性。

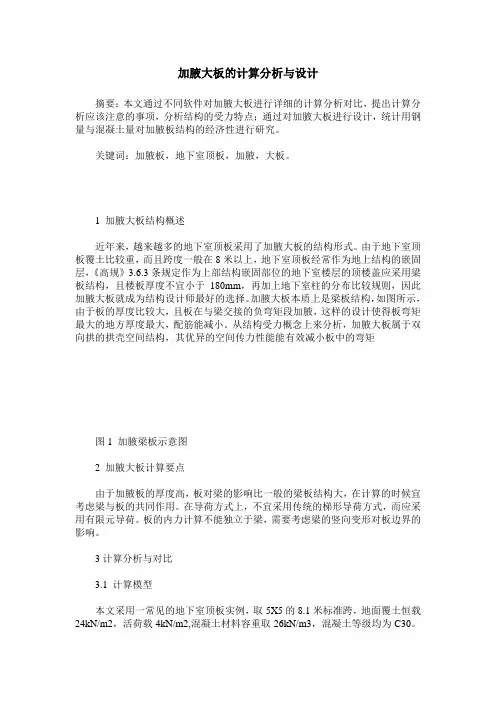

加腋大板的计算分析与设计
加腋大板的计算分析与设计摘要：本文通过不同软件对加腋大板进行详细的计算分析对比，提出计算分析应该注意的事项，分析结构的受力特点；通过对加腋大板进行设计，统计用钢量与混凝土量对加腋板结构的经济性进行研究。
关键词：加腋板，地下室顶板，加腋，大板。
1 加腋大板结构概述近年来，越来越多的地下室顶板采用了加腋大板的结构形式。
由于地下室顶板覆土比较重，而且跨度一般在8米以上，地下室顶板经常作为地上结构的嵌固层，《高规》3.6.3条规定作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，且楼板厚度不宜小于180mm，再加上地下室柱的分布比较规则，因此加腋大板就成为结构设计师最好的选择。
加腋大板本质上是梁板结构，如图所示，由于板的厚度比较大，且板在与梁交接的负弯矩段加腋，这样的设计使得板弯矩最大的地方厚度最大，配筋能减小。
从结构受力概念上来分析，加腋大板属于双向拱的拱壳空间结构，其优异的空间传力性能能有效减小板中的弯矩图1 加腋梁板示意图2 加腋大板计算要点由于加腋板的厚度高，板对梁的影响比一般的梁板结构大，在计算的时候宜考虑梁与板的共同作用。
在导荷方式上，不宜采用传统的梯形导荷方式，而应采用有限元导荷。
板的内力计算不能独立于梁，需要考虑梁的竖向变形对板边界的影响。
3计算分析与对比3.1 计算模型本文采用一常见的地下室顶板实例，取5X5的8.1米标准跨，地面覆土恒载24kN/m2，活荷载4kN/m2,混凝土材料容重取26kN/m3，混凝土等级均为C30。
主梁截面500X900，柱截面600X600，加腋板非加腋区板厚250mm，加腋区厚度500mm，加腋长度距梁边1.5米。
计算设计软件采用盈建科1.5.2.2版，并且用Abaqus有限元软件复核内力。
利用盈建科软件里面的板加腋模块，可以快速建立加腋板模型。
楼板按弹性板6参与整体计算，板元细分最大控制长度为1米，弹性板荷载计算方式采用有限元计算。
梁与弹性板变形协调，弹性板与梁共同作用时，考虑梁向下相对偏移，如图2所示，板和梁之间设置一个竖向的偏心刚域，该偏心刚域的长度就是梁的中和轴和板中和轴的实际距离，因为考虑了板的共同作用，梁的刚度系数就不需要放大，而是取梁自身的刚度就可以。
PKPM微课第六十五、六十六期：2017十大常见疑难问题解析（一）、（二）
PKPM微课第六⼗五、六⼗六期：2017⼗⼤常见疑难问题解析（⼀）、（⼆）第65期1、请问加腋板怎么建模？答：加腋板的建模⾮常简单，直接输⼊加腋的长度和⾼度即可，PMSAP与slab都可以。
2、问⼀下，框⽀转换结构框⽀柱的倾覆⼒矩的限值应该怎么理解？有的时候觉得有问题。
答：限制按照规范的要求控制，框⽀框架倾覆⼒矩不多于结构底层倾覆⼒矩的50%。
3、设备平台发⽣共振，如何处理？答：尽量调整平台的构件截⾯及布置，错开设备周期与平台周期，⼆次共振会加⼤地震作⽤效应，增⼤幅度可能会达到1.5倍以上。
4、请问⼤板结构体系的刚度⽅法系数具体到底和⼩板结构有什么区别？答：没有区别。
5、⽆梁楼盖的处理和正常结构设计有什么区别？答：不太⼀样，下⼀节课程会讲到，⽆梁楼板要考虑板的⾯外刚度，正常楼板不考虑板⾯外刚度，⾯内⽆限刚。
6、⽆梁楼盖也讲⼀下吧，谢谢。
答：下⼀节课会讲到，敬请期待！7、没讲加腋⼤板的梁应该怎么设计⽐较合理？答：梁并⽆特殊要求。
8、两跨的⽆梁楼盖，对相邻跨度差异是不是有限制？答：因为⽆梁楼盖是整体⼀层做有限元分析，即使跨度有差异，也能计算出这种差异性，这不同于静⼒⼿册的简化算法。
9、请教梁加腋和板加腋的区别？答：⼀个是对梁根部加强⼀个是对板加强。
10、框架梁计算刚度放⼤时，能否考虑T型截⾯？答：刚度放⼤系数的计算实际上就是考虑T型截⾯的。
11、剪⼒墙出现⼤偏拉怎么处理？谢谢。
答：如果是符合规范的双肢墙，可以定义双肢墙，让软件按照规范⾃动放⼤剪⼒弯矩进⾏配筋计算。
当然⾸先需了解清楚墙体偏拉的相关规范深层次理解，我原来的课程有详细的讲解，可查看。
12、轴⼒下的倾覆⼒矩和规定⽔平⼒作⽤下的倾覆⼒矩有什么区别？轴⼒⽅式倾覆⼒矩在普通的剪⼒墙结构形式下是不是不⽤看？答：计算⽅式有区别，规范提出的是规定⽔平⼒V*H的⽅法，这种⽅法仅针对竖向构件连续的，对于转换结构不适⽤。
两种计算⽅法原理有别，详细见我课程PPT。
剪扭超限 梁水平加腋 pkpm
剪扭超限梁水平加腋 pkpm近年来，随着钢筋混凝土结构在建筑中的广泛应用，剪扭超限问题成为工程设计和施工中一个非常重要的问题。
在此应用的过程中，剪扭超限问题经常出现，需要通过设计和分析来解决，才能保证建筑结构的安全性和可靠性。
PKPM软件是一种广泛应用于结构工程设计中的分析软件，可以用来分析剪扭超限问题的解决方法。
一、剪扭超限问题意思是指受弯构件的扭转约束不足，因此受弯构件在受力过程中产生了超出其设计值的扭转变形。
而这些变形进一步在构建中可能会产生更大的变形和应力，并导致结构的破坏。
结构中一个重要的受弯构件是梁，而梁的剪扭超限问题是结构中最常见的问题之一。
梁的设计中必须考虑剪和扭两个方向的受力，剪和扭之间的相互作用是混凝土结构设计中的关键问题。
二、梁水平加腋梁水平加腋是一种大跨度梁的基本设计形式。
这种设计形式在梁的剪括度和剪切应力的控制方面具有很好的表现。
梁水平加腋将梁分成多个跨度，每个跨度之间的加腋处可以控制梁的变形和应力。
在PKPM软件中，处理梁水平加腋的输入很简单，可以轻松地建立梁水平加腋的模型。
三、PKPM软件PKPM是一款广泛应用于建筑工程设计的计算机软件。
它可以帮助工程师在建筑设计和结构分析中有效地解决问题。
对于梁水平加腋的分析，PKPM软件可以提供详细的计算结果。
在使用PKPM软件进行分析时，用户可以轻松地输入梁水平加腋的相关设计参数，并获得所需的结果。
PKPM软件能够通过多种方式来研究梁的行为，包括边界条件、扭矩、剪力以及梁上的荷载作用等等。
四、结论总之，剪扭超限是混凝土结构中一个非常重要而复杂的问题，它需要结构工程师采用现代的分析工具来解决。
梁水平加腋是控制受弯构件剪扭超限问题的一种好方法，PKPM软件则是现代工程师使梁的分析和设计变得更加容易的软件。
对于那些希望在建筑结构设计中优化受弯结构的工程师而言，梁水平加腋和PKPM软件都是不可或缺的工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大板加腋计算参数pkpm
摘要：
一、大板加腋计算参数pkpm 简介
1.大板加腋的概念
2.pkpm 软件在结构设计中的应用
3.大板加腋计算参数在pkpm 软件中的重要性
二、大板加腋计算参数pkpm 的具体内容
1.大板加腋的计算方法
2.pkpm 软件中的相关参数设置
3.大板加腋计算参数pkpm 的实际应用案例
三、大板加腋计算参数pkpm 在工程实践中的应用
1.大板加腋在实际工程中的应用场景
2.使用pkpm 软件进行大板加腋计算的步骤
3.大板加腋计算参数pkpm 对工程设计的影响
四、总结
1.大板加腋计算参数pkpm 在结构设计中的重要性
2.提高大板加腋计算参数pkpm 应用水平的建议
3.展望大板加腋计算参数pkpm 在未来的发展
正文：
一、大板加腋计算参数pkpm 简介
大板加腋是指在建筑结构中，为了提高梁的稳定性和承载力，在梁的两端
设置的加腋部分。
大板加腋的设计需要考虑多种因素，如梁的截面性能、材料强度、施工条件等。
在现代结构设计中，pkpm 软件被广泛应用于大板加腋的计算和分析。
pkpm 软件是一款具有强大功能和高度灵活性的结构设计软件，能够满足各种复杂结构的设计需求。
在大板加腋计算中，pkpm 软件可以方便地设置计算参数，进行准确的计算和分析，为大板加腋的设计提供了有力支持。
二、大板加腋计算参数pkpm 的具体内容
1.大板加腋的计算方法
大板加腋的计算方法主要包括以下几个步骤：
（1）确定大板加腋的形状和尺寸
（2）计算大板加腋的受力分析
（3）根据受力分析结果，评估大板加腋的承载能力和稳定性
2.pkpm 软件中的相关参数设置
在pkpm 软件中，大板加腋计算参数主要包括以下几个方面：
（1）材料性能参数：包括材料的弹性模量、泊松比、抗拉强度等。
（2）几何参数：包括梁的截面尺寸、大板加腋的形状和尺寸等。
（3）荷载参数：包括梁上的荷载类型、大小和分布等。
3.大板加腋计算参数pkpm 的实际应用案例
以下是一个大板加腋计算参数pkpm 的实际应用案例：
某建筑结构中，梁截面尺寸为200mm×400mm，材料为钢筋混凝土，弹性模量为2.5×10^5 MPa，泊松比为0.2。
梁上的荷载为均布荷载，标准值为20kN/m，大板加腋的形状为矩形，尺寸为100mm×200mm。
使用pkpm
软件进行计算，得到大板加腋的承载力和稳定性满足设计要求。
三、大板加腋计算参数pkpm 在工程实践中的应用
1.大板加腋在实际工程中的应用场景
在实际工程中，大板加腋常常应用于梁的支座附近，以提高梁的稳定性和承载力。
大板加腋的计算和设计对于保证建筑物的安全和稳定具有重要意义。
2.使用pkpm 软件进行大板加腋计算的步骤
使用pkpm 软件进行大板加腋计算的步骤如下：
（1）打开pkpm 软件，选择“梁柱模型”进行建模。
（2）设置材料性能参数、几何参数和荷载参数。
（3）进行计算分析，得到大板加腋的承载力和稳定性。
3.大板加腋计算参数pkpm 对工程设计的影响
大板加腋计算参数pkpm 对工程设计具有重要影响。
合理的计算参数可以保证结构的安全性和稳定性，提高工程质量。
同时，pkpm 软件的高效性和准确性也为大板加腋的设计提供了便利。
四、总结
大板加腋计算参数pkpm 在结构设计中具有重要意义。
通过合理设置大板加腋计算参数，可以提高梁的稳定性和承载力，保证建筑物的安全和稳定。
