笔记本电脑主板维修流程图
笔记本电脑主板维修流程图主板维修流程图
1.目检
检查外观，包括：
PCB是否有openshort
是否有烧焦的痕迹
电容是否有流液、鼓起、松动等情况
是否注意到被别人焊接过的地方
插槽内是否有异物或短路
直接处理外观故障，如果外观OK则进入下一步
2.测量各电压对地阻值，看有无短路
如果电压阻值偏小，则量CPU电压对地阻值有无短路
3.插入电源触发
看COMS跳线有无跳错
量POWER ON排针电压能否够高2.5V以上，即不能触发南桥旁边的32.768kh小晶振
检查PS-ON讯号连线是否断
量I/O和南桥供电
量I/O讯号有无进出
查找PS-ON线路，查找POWER ON至南桥门电路或I/O 的连线
量三极管有无损坏
量电源IC的工作电压12V
如果无CPU电源或5V有无，则量三极管B极与IC之间的连线
4.量各关键测试点
触摸各无件有无发烫
无时钟：
量时钟IC的供电3.3和2.5
检查14.318晶振有无波形
更换时钟IC
无复位：
量Reset排针电压是否够高
量时钟IC有时钟输出
追排针往门电路或南桥的连线
检查南桥是否坏
CPU电压值不对：
量VID线有无开路或短路
5.不能跑CI只显示00、CF、CO、FF
无片选：
检查BOIS有无片选讯号
量BIOS数据线、复位时钟（把BIOS拨下）
有片选：
量PCI的AD线
量CPU的HD、HA线或排阻
如果无帧信号再量CPU的ADS#和DBSY
如果有ADS#或DBSY而无PCI之帧信号则北桥可能坏
如果有帧信号则南桥可能坏
最终量CPU之HA、HD和PCI的AD来确定南桥或北桥不良
6.插上内存
NO2、量内存工作电压SDRAM（3.3V）DDR(2.5V和1.25V)
量时钟
量MAMD
量CPU旁边的排阻
检查北桥是否坏
如果内存槽接触不良，则刷一下、擦一下
7.档机。
以下是经过格式修正和简单改写后的文章：
在进行电脑维护时，我们经常会遇到一些故障。
下面是一些可能出现的问题以及解决方法。
问题1：132.768有杂波吗？
解决方法：检查是否有杂波。
问题2：CI-05循环2I/O坏，LA，LD（ISA高端数据或地址线短路）？
解决方法：检查LA和LD是否短路。
问题3：0533I/O与南桥的连线？
解决方法：检查0533I/O和南桥的连线是否正确。
问题4：南桥？
解决方法：检查南桥是否正常。
问题5：换BOIS？
解决方法：更换BOIS。
问题6：量HD的数据线？
解决方法：检查硬盘数据线是否正确连接。
问题7：量内存的数据负电压1.25V（DDR）2.5V；清除CMOS？
解决方法：检查内存数据电压是否正确，并清除CMOS。
问题8：量北桥的供电？
解决方法：检查北桥的供电是否正常。
问题9：北桥坏？
解决方法：检查北桥是否损坏。
问题10：量AGP工作电压（4*为1.5V2*为3.3V）？
解决方法：检查AGP工作电压是否正确。
问题11：北桥坏？
解决方法：检查北桥是否损坏。
问题12：量74F244可编程器的供电（即倍频调节）？
解决方法：检查74F244可编程器的供电是否正常。
问题13：插上显卡？
解决方法：检查显卡是否正确插入。
问题14：PCI槽之间电阻和排阻？
解决方法：检查PCI槽之间的电阻和排阻是否正确。
问题15：量AGP槽之AD线？
解决方法：检查AGP槽之AD线是否正确。
问题16：INTR讯号？
解决方法：检查INTR讯号是否正常。
问题17：时钟发生器不良？
解决方法：检查时钟发生器是否正常。
问题18：北桥供电？
解决方法：检查北桥的供电是否正常。
问题19：刷BOIS或换BOIS？
解决方法：刷BOIS或更换BOIS。
问题20：量MD和HD有无短路？
解决方法：检查MD和HD是否短路。
问题21：量硬盘接口？
解决方法：检查硬盘接口是否正常。
问题22：接上硬盘？
解决方法：检查硬盘是否正确连接。
问题23：南桥不良？
解决方法：检查南桥是否正常。
问题24：时钟发生器？
解决方法：检查时钟发生器是否正常。
问题25：全显示？
解决方法：检查是否全显示。
问题26：不能进系统？
解决方法：检查是否能进系统。
问题27：参考电压偏低？
解决方法：检查参考电压是否正常。
问题28：量AGP之INIT有无断线？
解决方法：检查AGP之INIT是否断线。
问题29：显卡无法装驱动即不能装颜色？解决方法：检查北桥供电或北桥是否损坏。
问题30：全部OK？
解决方法：检查是否全部OK。
通用笔记本电路维修图1
通用笔记本电路维修图1系统板供电电路3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示图3-21 MAX1632公版电路图2．三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部 V 的四个驱动器输出方波脉冲去SHDN 大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。
笔记本维修笔记本主板维修介绍
目录•第一章开机时序•第二章开机异常•第三章不显示•第四章显示异常•第五章当机•第六章蓝屏•第七章功能不良•第八章维修方法与技巧笔记本主板基本框图第一节开机时序图一第二节开机时序图二第三节供电框图一第四节供电框图二第五节POST自检流程图第六节POST自检代码表一POST自检代码表第七节POST自检代码表二第八节负载框图一第九节负载框图二第十节MB Power definition分类第十节o e supp y第十一节MB Power supply第一节开机时序图一第节机时序图第二节开机时序图二第三节供电框图一第四节供电框图二第五节POST自检流程图第节自检流程图自检代表第六节POST自检代码表一自检代表第七节POST自检代码表二第一节不上电第二节不开机第三节开机掉电第一节不上电不良现象插上p，p灯不亮，不开机。
不良现象：插上Adapter Adapter灯不亮，不开机。
故障原因：Adapter异常+VIN异常充放电芯片异常+3VPCU、+5VPCU异常3VPCU5VPCUEC异常BIOS异常PCH异常简要分析：看到此类现象，我们首先要排除Adapter 是否异常，再看是否有电压短路。
MB量测Adapter的输出电压是否正常测量MB上各组电换一个Adapter 压对地阻抗是否异常对MB上电测量换个dapte异常对MB上电，测量+VIN电压是否正常针对阻抗异常的电压进行分析，找出阻抗异常的地方异常测量+3VPCU和+5VPCU电压是否正常测量BATDIS_G的电压是否正常，正常值一般为28V左右检查EC、BIOS、PCH 32768M 根据电路图找出导致更换控制产生检查充放电芯片正常异常异常PCH、32.768M是否正常+3VPCU和+5VPCU不起的原因+VIN的那颗MOS 管（PQ30）的供电是否正常（PU5 20pin）检查充放电芯片的供电是否正常（PU520pin）检测充放电芯片的ACDET 6pin电压是否正常，正常情况一般是(2.4-3.15)V 检查充放电芯片的供电电路，直至找出供电异常原因检查ACIN是否正常，检测AD_AIR电压是否异常正常情况一般是3V左右正常，正常情况一般为2.8V左右正常异常检查充电芯片的REGNpin是否为6V，正常情况下般为6V换充放电芯片检查EC和BIOS是否正根据电路图找出异常原异常况下一般为6V常因参考电路参考电路：第二节不开机不良现象：开机后开机指示灯不亮，基本电压均正常（+VIN/+3VPCU/+5VPCU）不良原因：开机小板异常EC异常BIOS异常PCH异常时钟异常RTC回路异常简要分析：首先先检查开机小板和开机电压是否异常，其简要分析：首先先检查开机小板和开机电压是否异常其次对COMS放电，再考虑是否是BIOS，时钟，EC等其他电路引起的不良。
计算机维修流程PPT课件
电脑故障检测流程图
打开电脑电源 电脑前面板上的电源指 否 示灯是否亮起
是
没有电源整个电脑就无 法工作，正确连接电源
否 电源线是否连上
是
电源故障
显示器上是否出现图像 否
显卡或主板故障
是
是否出现错误信息
是
否
出现系统加载
否
BIOS或系统故障 BIOS或CPU 故障
是 硬件正常系统正常启动
8
判断电脑故障的常用方法
3、替换法
2020/3/27
替换法是用好的部件去代替可能有 故障的部件，以判断故障现象是否消 失的一种维修方法。好的部件可以是 同型号的，也可能是不同型号的。
9
判断电脑故障的常用方法
3、替换法
2020/3/27
替换的顺序一般为： 1、 根据故障的现象或第二部分中的故障类别，来考虑需 要进行替换的部件或设备； 2、 按先简单后复杂的顺序进行替换。如：先内存、CPU， 后主板，又如要判断打印故障时，可先考虑打印驱动是否 有问题，再考虑打印电缆是否有故障，最后考虑打印机或 并口是否有故障等； 3、 最先考查与怀疑有故障的部件相连接的连接线、信号 线等，之后是替换怀疑有故障的部件，再后是替换供电部 件，最后是与之相关的其它部件。 4、 从部件的故障率高低来考虑最先替换的部件。故障率 高的部件先进行替换。
否 电脑扬声器发出一长两短报警声
否
显示出错信息代码101，死机
是
2
2020/3/27
电脑启动自检流程图
定时器测试是否通过 是
键盘测试是否通过
否
显示出错信息代码101，死机
否
显示出错信息代码303，停机
是 I/O端口测试是否通过
维修流程图新
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．询问情况：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
二．目测主板：目测：电容（鼓包、漏液、损坏）。
芯片和元件（烧焦、破损、变色、掉件）。
PCB和插槽（断线、损坏、破损、针倒、断路、划痕、板沾有导电物）顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的C PU等。
三．测量短路：ATX（+5V、+12V、+3.3V、-12V、5VSB）DDR(2.6V等)AGP（1。
5V等）CPU（V-CORE等）测量3VSB、1.5VSB、1.8VSB、9VSB等待机电压。
四．加电检查：先放BIOS电和CMOS/跳线然后（接上电源接口触摸南桥、I/O有没有发热，然后按POWER开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
五．加电测量：C PU（主供电压、核心电压、VID、PG信号、频率、复位等信号）、AGP/PCI-E、PCI、DDR、MOS(S 级，主板上什么1.5V啊、2.5V)时钟输出为 1.1-1.9V.正常就可以加C PU接上DEBUG卡(卡上的灯是否全正常)如果不工作进行下一步。
，低电平有效，然后测试B IOS 的C E 信号（此信六．首先测B IOS 的C S 片选信号（为C PU 第一指令选中信号）号表示B IOS 把数据放在系统总线上）低电平有效。
不行就进行B IOS 程序的刷新，检查C PU插座接触是否良好。
七．排除BIOS的故障,主板还是不亮,这时就要对全板的AD信号线进行测量, 如北桥到C PU,PCI 到南桥,AGP 到北桥,内存到北桥,南桥到北桥.这这些A D信号中,八．若以上步骤依然不管用，只能用最小系统法检修。
步骤为：更换I/O￠南桥￠北桥九．检测接口电路:检修接口电路时,一般用电阻测量法非常管用。
一般接口电路的损坏都是其背面的电阻、电容以及电感损坏较多。
维修流程图
主板维修思路首先主板的维修原则是先简后繁,先软后硬,先局部后具体到某元器件。
一．询问情况：询问用户主板在出现故障前的状况以及所工作的状态？询问是由什么原因造成的故障？询问故障主板工作在何种环境中等等。
二．目测主板：目测：电容（鼓包、漏液、损坏）。
芯片和元件（烧焦、破损、变色、掉件）。
PCB 和插槽（断线、损坏、破损、针倒、断路、划痕、板沾有导电物）顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的 C PU 等。
三．测量短路：ATX （+5V 、+12V 、+3.3V 、-12V 、5VSB ）DDR(2.6V 等)AGP （1。
5V 等）CPU （V-CORE 等）测量3VSB 、1.5VSB 、1.8VSB 、9VSB 等待机电压。
四． 加电检查：先放BIOS 电和CMOS/跳线然后（接上电源接口触摸南桥、I/O 有没有发热，然后按POWER 开关）看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
五．加电测量： C PU （主供电压、核心电压、VID 、PG 信号、频率、复位等信号）、AGP/PCI-E 、PCI 、DDR 、MOS(S级，主板上什么1.5V 啊、2.5V) 时钟输出为 1.1-1.9V.正常就可以加 C PU 接上DEBUG 卡(卡上的灯是否全正常)如果不工作进行下一步。
六．首先测 B I O S 的C S 片选信号（为 C P U 第一指令选中，低电平有效，然后测试 BIOS 的 CE 信号（此信号表示 B IOS 把数据放在系统总线上）低电平有效。
不行就进行 B IOS 程序的刷新，检查 C PU 插座接触是否良好。
七．排除 BIOS 的故障,主板还是不亮,这时就要对全板的AD 信号线进行测量, 如北桥到 C PU,PCI 到南桥,AGP 到北桥,内存到北桥,南桥到北桥.这这些 A D 信号中, 八． 若以上步骤依然不管用，只能用最小系统法检修。

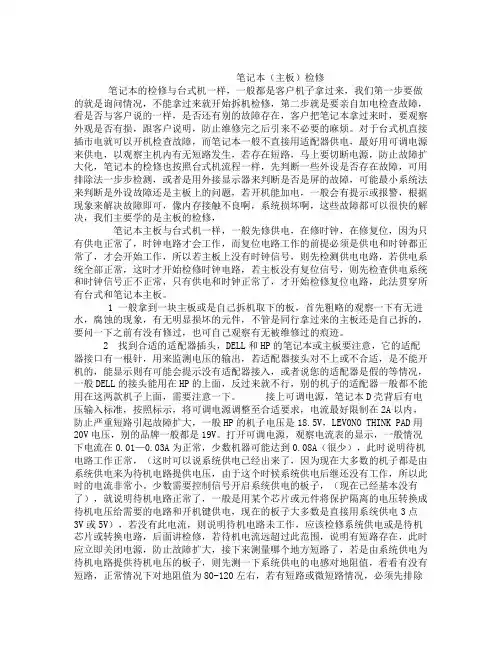

笔记本主板检修步骤
笔记本（主板）检修笔记本的检修与台式机一样，一般都是客户机子拿过来，我们第一步要做的就是询问情况，不能拿过来就开始拆机检修，第二步就是要亲自加电检查故障，看是否与客户说的一样，是否还有别的故障存在，客户把笔记本拿过来时，要观察外观是否有损，跟客户说明，防止维修完之后引来不必要的麻烦。
对于台式机直接插市电就可以开机检查故障，而笔记本一般不直接用适配器供电，最好用可调电源来供电，以观察主机内有无短路发生，若存在短路，马上要切断电源，防止故障扩大化，笔记本的检修也按照台式机流程一样，先判断一些外设是否存在故障，可用排除法一步步检测，或者是用外接显示器来判断是否是屏的故障，可能最小系统法来判断是外设故障还是主板上的问题，若开机能加电，一般会有提示或报警，根据现象来解决故障即可，像内存接触不良啊，系统损坏啊，这些故障都可以很快的解决，我们主要学的是主板的检修，笔记本主板与台式机一样，一般先修供电，在修时钟，在修复位，因为只有供电正常了，时钟电路才会工作，而复位电路工作的前提必须是供电和时钟都正常了，才会开始工作，所以若主板上没有时钟信号，则先检测供电电路，若供电系统全部正常，这时才开始检修时钟电路，若主板没有复位信号，则先检查供电系统和时钟信号正不正常，只有供电和时钟正常了，才开始检修复位电路，此法贯穿所有台式和笔记本主板。
1 一般拿到一块主板或是自己拆机取下的板，首先粗略的观察一下有无进水，腐蚀的现象，有无明显损坏的元件，不管是同行拿过来的主板还是自己拆的，要问一下之前有没有修过，也可自己观察有无被维修过的痕迹。
2 找到合适的适配器插头，DELL和HP的笔记本或主板要注意，它的适配器接口有一根针，用来监测电压的输出，若适配器接头对不上或不合适，是不能开机的，能显示则有可能会提示没有适配器接入，或者说您的适配器是假的等情况，一般DELL的接头能用在HP的上面，反过来就不行，别的机子的适配器一般都不能用在这两款机子上面，需要注意一下。
主板维修流程图
主板维修流程图主板维修流程1. PCB有无物理损伤2. 有无烧焦的痕迹3. 电容有无漏液，鼓包，松动等4. 注意看主板上是否有被焊过5. 接口内PCB反面是否有短路的地方OK 6. 看主板芯片组，是否支持测试CPUNO阻值偏小1. 测电池是否够2.6V以上电压OK 2. 看CMOS跳线是否跳反3. 清CMOS跳线4. 测POWER ON排针电压是否够2.5以上不能触发 5. 测32.768KHZ晶振是否起振（电压0.5V-1.6V，两脚之间应有电压差）6. 查找POWER ON，PS-ON到南桥或I/O的线路7. I/O和南桥的待机电压8. 测I/O的信号有无输出9. 更换南桥或I/O1. 测场效应管是否损坏2. 测场效应管G极到电源IC的线路3. 查电源IC是否有12V或5V供电4. 查电源IC的外围电路5. 更换电源ICOK 1. 测时钟芯片的3.3V和2.5V供电(个别主板没有2.5供电)2. 测14.318晶振是否起振3. 查时钟IC周围的电阻,电容4. 更换时钟IC或晶振NO1. 量Reset排针电压是否够2.5V以上2. 测Reset进南桥是否有跳变3. 查排针往门电路或南桥的连线（有的主板有专门的复位芯片）4. 查POWERGOOD相关线路OK 5. 南桥坏、北桥坏补充：CPU主供电电压值不对，量VID线是否有开路或短路1. 刷BIOS或换芯片刷1. 测BIOS有 A. 有片选2. 测BIOS数据线、复位无CS片选时钟（把BIOS拔下来）3. 测PCI的AD线对地阻值4. 测CPU座周围的排阻1. 测PCI的Frame(帧周期)2. 如无帧周期信号再量CPU的ADS#和DBSY（南桥）a、如有ADS#或DBSY而无PCIB. 无片选帧周围信号北桥可能坏b、如有帧周期信号，则南桥可能坏OK c、最终通过CPU之HA，HD和PCI的AD线来确定南北桥好坏在PCI有复位的情况下：2. 无CPU复位 1. 北桥及周围电路2. 查CPU到北桥之间是否断线1. 内存接口接触不良2. 量内存供电SDR（3.3V）；DDR（2.5V）负载电压1.25V3. 测内存CA/CS片选信号NO 4. 测内存时钟CLKC1，C3，A7等 5. 测SDA、SCL6. 测内存接口旁边的排阻7. 刷BIOS8. 北桥坏、I/O1. 32．768KHZ晶振是否有杂波OK 2. I/O坏C1—C5循环 3. I/O与南桥的连线4. BIOS坏5. 南桥坏1．刷BIOS档OB 2. 量HD的数据线3. 查北桥和AGP之间线路1．测内存供电，清除CMOSOK 档B0 2. 测北桥供电3. 北桥坏1. 查CPU是否超频档od 2. 更换74F244NO 3. PCI接口之间电阻和排阻还是档机1. 量AGP的AD线档2d 2. 测INTA信号3. 北桥供电4. 北桥坏OK 1. 刷BIOS档26 2. 北桥供电3. 清CMOS4. 北桥坏1. I/O供电档50 2. I/O不良3. 南北桥供电1. 刷BIOS或换BIOS档41 2. 量BIOS的数据线有无短路3. 量HA和HD有无短路4. 南桥或I/O坏1. 测硬盘接口对地数值档硬盘 2. 查硬盘口排阻或电容3. 南桥不良OK1. 北桥供电档机 2. 南桥不良3. 北桥不良OK1. 刷BIOSNO 2. CMOS电路3. 更换内存不能进系统 4. 南桥旁边电阻，排阻或南桥坏5. 查CPU周围排阻、电容。
计算机维修流程PPT课件
5
判断电脑故障的常用方法
2020/3/27
1、最小系统法
最小系统是指，从维修判断的角度能使电脑开 机或运行的最基本的硬件和软件环境。
最小系统有两种形式：硬件最小系统：由电源、 主板和CPU组成。在这个系统中，没有任何信号线 的连接，只有电源到主板的电源连接。在判断过 程中是通过声音来判断这一核心组成部分是否可 正常工作；软件最小系统：由电源、主板、CPU、 内存、显示卡/显示器、键盘和硬盘组成。这个最 小系统主要用来判断系统是否可完成正常的启动 与运行。
1
2020/3/27
电脑启动自检流程图
电脑开机加电自检
CPU检测是否通过 是
BIOS代码检测是否通过
否
CPU故障造成电脑死机
否
主板BIOS故障造成电脑死机
是
DMA通道检测是否通过
否
主板故障造成电脑死机
是
基本RAM检测是否通过
否
电脑进入死循环状态
是 显示器视频接口检测是否通过
是
中断控制信号检测是否通过
否 出现两声报警，并显示相应信息
4
判断电脑故障的常用方法
任务要求
2020/3/27
在排除电脑故障的过程中，准确的发现 故障及定位故障是很重要的。组成电脑系统 的各个部件都有可能发生故障，只要能确定 故障的位置，总可以找到排除的方法。如果 要二级维修，就需要将故障范围缩小到芯片； 如果要做到一级维修，则只需要将故障定位 在板卡或部件即可。
7
判断电脑故障的常用方法
2020/3/27
2、逐步添加/去除法
逐步添加法，以最小系统为基础，每 次只向系统添加一个部件/设备或软件， 来检查故障现象是否消失或发生变化， 以此来判断并定位故障部位。逐步去 除法，正好与逐步添加法的作法相反。 逐步添加/去除法一般要与替换法配合， 才能较为准确地定位故障部位。
华硕ASUS F3Jv rev2.0笔记本电脑维修图纸
Type
PCI Device CARD READER 1394 IDSEL# AD17 AD17 REQ/GNT# 0 0 Interrupts A B
Pin Name
PWM0/GPA0 PWM1/GPA1 PWM2/GPA2 PWM3/GPA3 PWM4/GPA4 PWM5/GPA5 PWM6/GPA6 PWM7/GPA7 RXD/GPB0 TXD/GPB1 GPB2 SMCLK0/GPB3 SMDAT0GPB4 GA20/GPB5 KBRST#/GPB6 GPB7 CLKOUT/GPC0 SMCLK1/GPC1 SMDAT1/GPC2 GPC3 TMRI0/WUI2/GPC4 GPC5 TMRI1/WUI3/GPC6 CK32KOUT/GPC7 RI1#/WUI0/GPD0 RI2#/WUI1/GPD1 LPCRST#/WUI4//GPD2 ECSCI#/GPD3 GPD4 GINT/GPD5 TACH0/GPD6 TACH1/GPD7 ADC4/GPE0 ADC5/GPE1 ADC6/GPE2 ADC7/GPE3 PWRSW/GPE4 WUI5/GPE5 LPCPD#/WUI6/GPE6 CLKRUN#/WUI7/GPE7 PS2CLK0/GPF0 PS2DAT0/GPF1 PS2CLK1/GPF2 PS2DAT1/GPF3 PS2CLK2/GPF4 PS2DAT2/GPF5 PS2CLK3/GPF6 PS2DAT3/GPF7 FA16/GPG0 FA17/GPG1 FA18/GPG2 FA19/GPG3 FA20/GPG4 FA21/GPG5 LPC80HL/GPG6 LPC80LL/GPG7
5
4
3
2
1
01 02 03 04 05 06 07
D
笔记本主板故障维修流程图
测量无复位信号
测量以下测试点并修复： 1.测量RESET排线电压是否过高。 2.测量时钟芯片有无时钟输出。 3.测量排线与门电路或南桥的连线。 4.测量南桥是否损坏。
测量CPU电压是否正确
测量VID线有无开路或短路
安装CPU通电是否死机
1.内存接触不良 2.测量内存工作电压SDROM（3.3V） 3.测量DDR的负载排阻和数排阻 4.测量时钟 5.测量MA、MD 6.测量CPU旁边排阻。 7.北桥供电问题、北桥损坏。 8.南桥供电问题、南桥损坏。
检查主板外观
PCB有无短路、断路有无烧焦痕迹。电容 有无漏液、鼓起、松动等，插槽内有无异 物或短路等。
直接维修外 观故障
测量各压对地阻值、看有无短路。
可能无下故障并排除： 1.CPU电压对地阻值无短路 2.CMOS跳线有无跳错。 3.量PG排线电压是否超过2.5V 4.南桥旁边的32.768kHZ小晶振 5.PS-ON信号连线是否断 6.测量I/O和南桥供电 7.测量I/O信号有无进出 8.查找PS-ON线路，查找POWERON至南桥门电路 或I/O的线路。
能否引导进入系统
1.检测北桥供电 2.南桥不良、北桥不良 3.检测BIOS。 4.检测南桥旁边的电阻、排阻。 5.检测时钟发生器。 6.I/O不良。
正常
触摸主板各元器件在无发烫的无器件
检查发烫无器件，如有故障修复故障
检测CPU有无电源
测量以下测试点并修复： 1.测量三极管有无损坏 2.测量电源芯片在无电压 3.测量三极管B级与芯片之间的连线。
测量有无时钟信号
测量以下测试点并修复： 1.测量时钟芯片的供电3.3V和2.5V是否 正确 2.测量14.318KHZ晶振有无波形。
