《泵与风机》试卷A：学院期末考试试题+答案
泵与风机考试题含答案
泵与风机试题一、填空题(每空1分，共10分)1.泵与风机的输出功率称为_______。
2.绝对速度和圆周速度之间的夹角称为_______。
3.离心式泵与风机的叶片型式有_______、_______和_______三种。
4.为保证流体的流动相似，必须满足_______、_______和_______三个条件。
5.节流调节有_______节流调节和_______节流调节两种。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分)1.风机的全压是指( )通过风机后获得的能量。
A.单位重量的气体B.单位质量的气体C.单位时间内流入风机的气体D.单位体积的气体2.低压轴流通风机的全压为( )A. 1～3kPaB. 0.5kPa以下C. 3～15kPaD. 15～340kPa3.单位重量的液体从泵的吸入口到叶片入口压力最低处的总压降称为( )A.流动损失B.必需汽蚀余量C.有效汽蚀余量D.摩擦损失4.关于冲击损失，下列说法中正确的是( )A.当流量小于设计流量时，无冲击损失B.当流量大于设计流量时，冲击发生在工作面上C.当流量小于设计流量时，冲击发生在非工作面上D.当流量小于设计流量时，冲击发生在工作面上5.下列哪个参数与泵的有效汽蚀余量无关?( )A.泵的几何安装高度B.流体温度C.流体压力D.泵的转速6.关于离心泵轴向推力的大小，下列说法中不正确的是( )A.与叶轮前后盖板的面积有关B.与泵的级数无关C.与叶轮前后盖板外侧的压力分布有关D.与流量大小有关7.两台泵并联运行时，为提高并联后增加流量的效果，下列说法中正确的是( )A.管路特性曲线应平坦一些，泵的性能曲线应陡一些B.管路特性曲线应平坦一些，泵的性能曲线应平坦一些C.管路特性曲线应陡一些，泵的性能曲线应陡一些D.管路特性曲线应陡一些，泵的性能曲线应平坦一些8.同一台泵用于输送密度分别为ρ1和ρ2的液体时，保持转速不变且流动相似，其对应的扬程分别是H1和是H2，对应的轴功率分别为P1和P2，若ρ1>ρ2，则下列关系式中正确的是( )A. H1>H2P1=P2B. H1=H2P1>P2C. H1>H2P1>P2D. H1=H2P1=P29.某风机用于输送320～420℃的气体，且气体中含有大量的灰粒，该风机的叶轮采用耐高温、高强度、不锈钢制造，机壳内壁衬有耐磨的锰钢衬板，轴承箱内设有水冷却装置，则该风机为( )A.送风机B.引风机C.排粉风机D.再循环风机10.下列不同形式的轴流式风机中，哪一个在设计工况下出口气流的圆周分速度不为零?( )A.单个叶轮B.单个叶轮加后置导叶C.单个叶轮加前置导叶D.单个叶轮加前后置导叶三、名词解释(每小题2分，共8分)1.泵与风机的效率2.运动相似3.排挤系数4.滑移系数四、简答题(每小题6分，共24分)1.试对泵与风机三种不同形式叶片产生的动能大小进行分析比较。
泵与风机试题及答案
1.风机管路特性方程pc=qv2中，pc 是表示当管路所输送的流量为qv 时，由此管路输送( D )气体所需的机械能。
A.单位时间经管路B.单位重量C.单位质量D.单位体积2.圆盘摩擦损失属于( A )A.机械损失B.容积损失C.流动损失D.既属于机械损失，又属于流动损失3.某台风机在转速不变时，当输送的空气温度增加时，其全压( C )A.增加B.不变C.降低D.先增加后降低4.离心式泵的叶轮流道内流体的绝对速度可分解为( B )A.圆周速度和牵连速度B.圆周速度和相对速度C.径向速度和牵连速度D.径向速度和相对速度5.风机产生旋转失速及喘振的主要原因是其性能曲线为驼峰型，上述的风机的性能曲线是指( H-qv )A.qv —p 曲线B.qv —p 曲线C.qv —η线曲D.包括qv —p 、qv —P 、qv —η曲线在内6.两台同性能风机串联运行，串联工作点参数为、，改为其中一台单独运行时(管路特性曲线不变)，工作点参数为qv 单、p 单。
则串联与单台工作点间的关系为( B )A. p 串=2 p 串, qv 串= qv 单B. p 串<2 p 单, qv 串>qv 单C. p 串<2 p 单, qv 串= qv 单D. p 串=2 p 单, qv 串>qv 单7.下列各项的值，哪个越大越不易汽蚀?( C )A.HgB.HsC.ΔhaD.Δhr8.泵原动机的输入功率为( ρgqvH/1000ηηtm )A. B. C. D.9.粘性流体在泵与风机内流动( B )A.只产生动能损失B.产生能量损失C.只产生势能损失D.无能量损失10.当流体以α1=90°的方向进入叶轮时，离心式泵的无限多叶片的理论扬程为(最大 u 2v 2u ∞/g )A. B. 订 装 线C. D.1.泵与风机的体积流量2.风机的管路特性曲线qv-p3.必需汽蚀余量4.相似工况点1.试对泵与风机三种不同形式叶片产生的动能大小进行分析比较。
泵与风机答案A卷
s n =泵与风机答案A 卷一.判断题：(共5题，每题3分，共15分)1. 2.❆ 3. 4. ❆ 5.二.填空题(共6个空，每空2分，共12 分)1.v Pe q P =2.容积 流动3.4.叶轮 进气箱三.问答题：(共7题，1-5题每题2分，6、7每题6分，共22分)1. 单位重量的液体在泵内所获得的能量称为扬程。
扬程用符号H 表示，其单位为米。
2. 叶片式泵与风机又有离心式、轴流式及混流式。
3.4. 泵与风机的工作是以输送流量为自变量、扬程(全压)、轴功率、效率为函数所画出的图像。
5.几何相似、运动相似、动力相似。
6. （1）机械损失。
泵与风机的机械损失包括轴与轴承的摩擦损失，轴与轴端密封的摩擦损失及叶轮圆盘的摩擦损失。
（2）容积损失在旋转与静止的部件之间不可避免地有间隙存在，高压区的流体会通过间隙流入低压区。
从高压区流入低压区的这部分流体，虽然在叶轮中获得了能量，但却消耗在流动的阻力上，这种能量损失称为容积损失。
（3）流动损失流体从泵或风机进口流至出口的过程中，会遇到许多流动阻力，产生流动阻力损失。
流动阻力损失主要由两部分组成，一是摩擦阻力损失和局部阻力损失：二是工况变化而造成的冲击损失。
7. A 内因(1)降低叶轮入口部分流速。
一般采用两种方法：①适当增大叶轮入口直径；②增大叶片入口边宽度。
(2)采用双吸式叶轮。
双吸式叶轮的必需汽蚀余量是单吸式叶轮的63％，因而提高了泵的抗汽蚀性能。
(3)增加叶轮前盖板转弯处的曲率半径。
这样可以减小局部阻力损失。
(4)叶片进口边适当加长。
即向吸人方向延伸，并作成扭曲形。
(5)首级叶轮采用抗汽蚀性能好的材料。
如采用含镍铬的不锈钢、铝青铜、磷青铜等。
B 外因(1)减小吸入管路的流动损失。
即可适当加大吸入管直径，尽量减少管路附件，如弯头、阀门等，并使吸人管长最短。
(2)合理确定两个高度。
即几何安装高度及倒灌高度。
(3)采用诱导轮。
主叶轮前装诱导轮，使液体通过诱导轮升压后流入主叶轮(多级泵为首级叶轮)，因而提高了主叶轮的有效汽蚀余量，改善了泵的汽蚀性能。
《泵与风机》试卷A：学院期末考试试题+答案
________________名姓___线___________号学）科封专、本（级年密业专五 .计算题 (共 2 题，共 30分 )学院期末考试试题（A 卷）1. 有一离心式水泵的叶轮尺寸为：b1=40mm, b2=20mm, D1=120mm,D2设流体径向流入叶轮，若n=20r/s，试画进、出口速度三角形，并计算流量q V（ 2014至 2015学年第 2学期） 2.有一离心式水泵，总扬程为15m，流量qV=0.08m3/s，效率为 92%，求有效功课程名称：泵与风机考试对象：试卷类型：考试考试时间： 120分钟一 .判断题： (共 5 题，每题 3 分，共15 分)四 .选择题 (共 7 题，每题 3 分，共 21分 )1.泵与风机是将原动机的的机械。
（）A ．机械能转换成流体能量B．热能转换成流体能量C．机械能转换成流体内能D．机械能转换成流体动能2.按工作原理，叶片式泵与风机一般为轴流式、混流式和（）。
A. 滑片式B. 螺杆式C. 往复式D. 离心式3.比转速是一个包括（）设计参数在内的综合相似特征数。
A.流量、转速、汽蚀余量B.流量、扬程、效率C.功率、扬程、转速D、流量、扬程、转速4.几何相似的一系列风机，无因次性能曲线（）A. 不同B. 相同C. 形状与转速有关D.工况相似时相同。

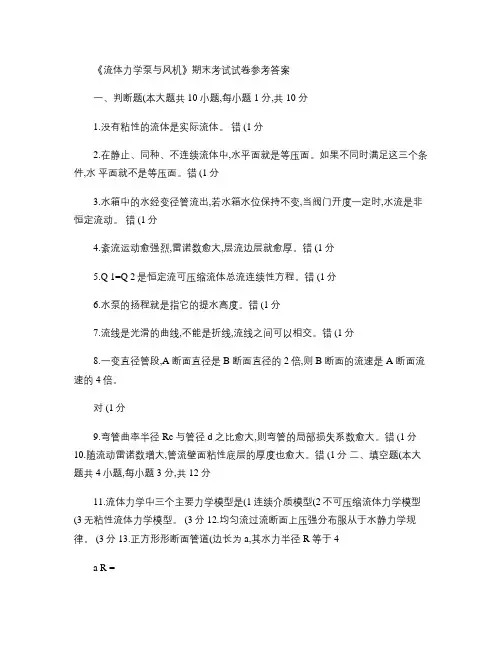

流体力学泵与风机_第一学期期末试卷与答案(精)
流体静压强的方向垂直于静压面,并且指向内法线,流体静压腔的大小与作用面的方位无关,只于该点的位置有关。(3分17.什么可压缩流体?什么是不可压缩流体?
流体的压缩性和热胀性很小,密度可视为常数的液体为不可压缩流体,反之为可压缩流体。(3分18.什么是力学相似?
-=γ
(2分
N A p P 07.4111== N v v g
Q
F x 5.14(10=-=
∑
γ (3分
N F
P R x
2621454071=-=-
=∑ (2分
对(1分
9.弯管曲率半径Rc与管径d之比愈大,则弯管的局部损失系数愈大。错(1分10.随流动雷诺数增大,管流壁面粘性底层的厚度也愈大。错(1分二、填空题(本大题共4小题,每小题3分,共12分
11.流体力学中三个主要力学模型是(1连续介质模型(2不可压缩流体力学模型(3无粘性流体力学模型。(3分12.均匀流过流断面上压强分布服从于水静力学规律。(3分13.正方形形断面管道(边长为a,其水力半径R等于4
a R =
,当量直径de等于a d e = ( 3分
14.并联管路总的综合阻力系数S与各分支管综合阻力系数的关系为3
2
1
1111s s s s +
+
=
。管嘴
与孔口比较,如果水头H和直径d相同,其流速比V
孔口/V管嘴等于82
.097.0=
,流量比Q
孔口
/Q
管嘴
等于
82
.060.0=
。(3分
三、简答题(本大题共4小题,每小题3分,共15分15.什么是牛顿流体?什么是非牛顿流体?
泵与风机试题及答案
泵与风机试题及答案### 泵与风机试题及答案#### 一、选择题1. 离心泵的工作原理是什么？- A. 利用离心力使液体获得能量- B. 利用重力使液体流动- C. 利用压力差使液体流动- 答案：A2. 下列哪项不是离心风机的特点？- A. 体积小- B. 噪音低- C. 效率低- D. 风量大- 答案：C3. 轴流泵与离心泵的主要区别是什么？- A. 轴流泵的叶轮是径向的- B. 轴流泵的叶轮是轴向的- C. 轴流泵的叶轮是垂直的- 答案：B#### 二、填空题4. 泵的效率是指泵的有效功率与_______功率之比。
- 答案：输入5. 风机的全压是指静压和_______之和。
- 答案：动压6. 泵的流量是指单位时间内通过泵的_______。
- 答案：液体体积#### 三、简答题7. 简述离心泵的启动步骤。
- 答案：- 检查泵和管路系统是否完好，无泄露。
- 打开进口阀门，关闭出口阀门。
- 启动电机，使泵运转。
- 逐渐打开出口阀门，调整至所需流量。
8. 离心风机与轴流风机在应用上有何不同？- 答案：- 离心风机适用于高压力、低流量的场合。
- 轴流风机适用于低压力、高流量的场合。
#### 四、计算题9. 已知某离心泵的流量为50 m³/h，扬程为20米，求泵的有效功率。
- 答案：- 首先计算泵的总功率：\[ P_{总} = \frac{ρQgH}{1000} \]- 其中，ρ为水的密度（1000 kg/m³），Q为流量（50m³/h），g为重力加速度（9.81 m/s²），H为扬程（20 m）。
- 计算得：\[ P_{总} = \frac{1000 \times 50 \times 9.81\times 20}{1000} = 9810 W \]- 假设泵的效率为80%，则有效功率为：\[ P_{有效} = P_{总} \times 0.8 = 7848 W \]10. 如何确定离心风机的转速？- 答案：- 风机的转速可以通过公式 \( n = \frac{Q}{V} \) 来确定，其中 Q 为风机的流量，V 为风机的体积流量。
华北电力大学泵与风机试卷A(含答案)
华北电力大学(北京)2007~2008学年第2学期考试试卷(A)班级: 姓名: 学号:一、名词解释（每题3分，共12分） 1. 风机的流量答：单位时间内通过风机进口的气体的体积，用V q 表示，单位为33/,/m s m h 。
2. 泵的扬程答：单位重力液体从泵进口截面1经叶轮到泵出口截面2所获得的机械能，用H 表示，单位是m 。
3. 反作用度答：静压头和理论能头的比值，用 表示。
4. 有效汽蚀余量答：泵运行时在泵吸入口截面s-s 上，单位重力液体所具有的超过汽化压强能头的富余能头（位能以中心线为基准），以aNPSH 表示。
二、简答题（1、5题各5分，其余各3分，共19分） 1. 什么是汽蚀现象? 简要说明其对泵工作的影响。
答：泵运转时，当叶轮进口处叶片头部液流最低压强降到或低于当时温度下的汽化压强时，液流在该处发生汽化，产生气泡。
气泡的形成、发展、溃灭，以致过流壁面遭到破坏的全过程，成为泵内汽蚀现象。
汽蚀现象对泵运行的危害主要有： （1）缩短泵的使用寿命。
（2）产生噪声和振动。
（3）影响泵的运行性能。
2. 简述离心泵轴向力形成的原因，说出三种平衡轴向力的方法。
答：离心泵运行时，因叶轮两侧的压强不等而产生了一个方向指向泵吸入口、并与泵轴平行的作用力，称为轴向力。
平衡轴向力的方法有： （1） 采用平衡孔及平衡管。
（2） 采用双吸叶轮。
（3） 采用叶轮对称排列的方式。
（4） 采用背（副）叶片。
（5） 采用平衡盘。
3. 泵启动时为避免启动电流过大，离心式和轴流式泵的出口阀门状态如何？为什么？ 答：启动时，为了减小原动机容量和避免电流过大，轴流式泵应阀门全开，而离心式泵应阀门全闭。
离心式泵的sh VP q -曲线随着流量的增加呈上升趋势，轴流式泵的sh V P q-曲线随着流量的增加，急剧下降。
对轴流式泵，当关闭阀门（0V q =）时的轴功率是其最佳工况下轴功率的120%~140%左右。
流体力学泵与风机试卷与答案-精选.pdf
21．齿轮泵由油箱吸取润滑油， 其流量为 Q 1.2 10 3m3 / s ，润滑油的运动粘度为
4 10 5 m 2 / s ，
油的重度为 9000N / m3 ，吸油管长 10m，管径 d 40mm ，油泵进口最大允许真空度为 2.5m 水
柱，求油泵允许的安装高度 H ? （ 15 分）
解：建立 o-o 1-1 断面能量方程
对 (1 分)
9．弯管曲率半径 Rc 与管径 d 之比愈大，则弯管的局部损失系数愈大。错
(1 分)
10．随流动雷诺数增大，管流壁面粘性底层的厚度也愈大。错
(1
分)
二、填空题（本大题共 4 小题，每小题 3 分，共 12 分）
11．流体力学中三个主要力学模型是（ 1）连续介质模型（ 2）不可压缩流体力学模型（ 3）无粘性
000 H
p2
v2 2
hl
2g
（3 分）
4Q Re
dv
4 1.2 10 3
3
5
4 10 4 10
流态为层流
955 <2320
hl
32 lv d2
（ 2 分） （ 3 分）
H
p2
v2 2g hl
9810 2.5
9000
16 0.00122 2 0.044 9.81
- 32 0.4 10 4 10 0.0012
g
R P1
Fx 407 145 262N
(2 分 ) (2 分 ) (2 分 ) (2 分 ) (3 分 ) (2 分 )
即几何相似、运动相似、动力相似， 统称为力学
19．试述泵与风机的工作原理
当叶轮随轴旋转时，叶片间的气体也随叶轮旋转而获得离心力，并使气体从叶片间的出口处甩出。 被甩出的气体及入机壳，于是机壳内的气体压强增高， 最后被导向出口排出。气体被甩出后， 叶轮 中心部分的压强降低。 外界气体就能使风机的的吸入口通过叶轮前盘中央的孔口吸入， 源源不断地 输送气体。离心式泵的工作原理也是如此。 （ 3 分） 五、计算题（本大题共 3 小题，共 43 分）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学院期末考试试题（A卷）
（ 2014 至 2015 学年第 2 学期）课程名称：泵与风机考试对象：试卷类型：考试考试时间：120 分钟
一.判断题：(共5题，每题3分，共15分)
1.后弯式叶片的叶轮用途广。
2.水泵出口的流量比的进口的流量小，其原因是因为水泵的机械损失造成的。
3.泵叶轮在单位时间内传递给被输送流体的能量即为有效功率。
4.比转速是反映泵与风机速度大小的。
5.发生汽蚀的水泵，有可能抽不上水来。
二.填空题(共6个空，每空2分，共12 分)
1.风机的有效功率公式是（）。
2.泵与风机的功率损失有机械损失、（）损失、（）损失。
3.泵与风机比转速公式是（）
4.离心风机的主要部件是（）、集流器、（）、蜗壳。
三.问答题：(共7题，1-5题每题2分，6、7每题6分，共22分)
1.什么叫扬程
2.叶片式泵与风机分为几类分别是什么
3.离心泵的基本方程（欧拉方程）是
4.什么是泵与风机的性能曲线
5.泵与风机的相似条件是什么
6.泵与风机的功率损失有哪些
7.离心泵有那些防止汽蚀的措施
四.选择题(共7题，每题3分，共21分)
1.泵与风机是将原动机的的机械。
（）
A．机械能转换成流体能量B．热能转换成流体能量
C．机械能转换成流体内能D．机械能转换成流体动能
2.按工作原理，叶片式泵与风机一般为轴流式、混流式和（）。
A.滑片式
B.螺杆式
C.往复式
D.离心式
3.比转速是一个包括（）设计参数在内的综合相似特征数。
A. 流量、转速、汽蚀余量
B. 流量、扬程、效率
C. 功率、扬程、转速 D 、流量、扬程、转速
4.几何相似的一系列风机，无因次性能曲线（）
A.不同
B.相同
C.形状与转速有关
D.工况相似时相同
5.以下属于回转式风机的是( )。
A.轴流式风机
B.螺杆风机
C.离心风机
D.往复式风机
6.对于后弯式叶片，叶片出口安装角( )。
A. >90°
B. <90°
C. =90°
7.泵与风机的效率是指( )。
A.泵与风机的有效功率与轴功率之比
B.泵与风机的最大功率与轴功率之比
C.泵与风机的轴功率与原动机功率之比
D.泵与风机的有效功率与原动机功率之比五.计算题(共2题，共30分)
1.有一离心式水泵的叶轮尺寸为：
1
b=40mm,
2
b=20mm,
1
D=120mm,
2
D=300mm,
1g
β=30°，
2g
β=45°。
设流体径向流入叶轮，若n=20r/s，试画进、出口速度三角形，并计算流量
VT
q和无限多叶片的理论扬程
T
H
∞。
2.有一离心式水泵，总扬程为15m，流量
V
q=3m s，效率为92%，求有效功率及轴功率（取ρ=1000kg/3m）。
