分度盘

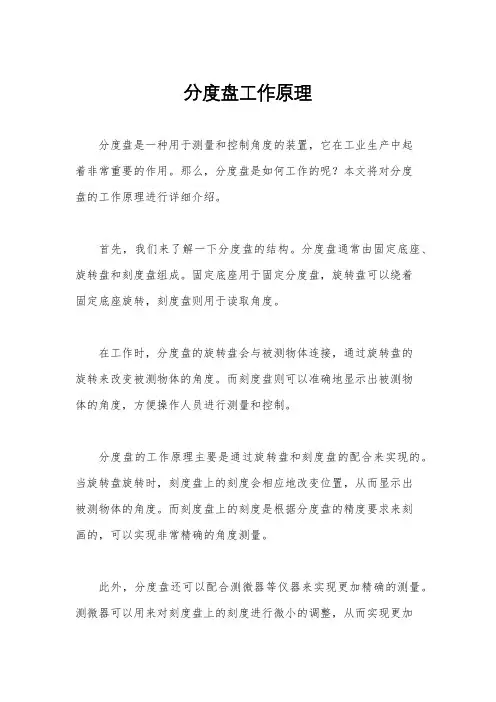

分度盘工作原理
分度盘工作原理
分度盘是一种用于测量和控制角度的装置，它在工业生产中起
着非常重要的作用。
那么，分度盘是如何工作的呢？本文将对分度
盘的工作原理进行详细介绍。
首先，我们来了解一下分度盘的结构。
分度盘通常由固定底座、旋转盘和刻度盘组成。
固定底座用于固定分度盘，旋转盘可以绕着
固定底座旋转，刻度盘则用于读取角度。
在工作时，分度盘的旋转盘会与被测物体连接，通过旋转盘的
旋转来改变被测物体的角度。
而刻度盘则可以准确地显示出被测物
体的角度，方便操作人员进行测量和控制。
分度盘的工作原理主要是通过旋转盘和刻度盘的配合来实现的。
当旋转盘旋转时，刻度盘上的刻度会相应地改变位置，从而显示出
被测物体的角度。
而刻度盘上的刻度是根据分度盘的精度要求来刻
画的，可以实现非常精确的角度测量。
此外，分度盘还可以配合测微器等仪器来实现更加精确的测量。
测微器可以用来对刻度盘上的刻度进行微小的调整，从而实现更加
精确的角度测量。
总的来说，分度盘的工作原理是通过旋转盘和刻度盘的配合来实现对角度的测量和控制。
它可以实现精确的角度测量，对于需要精确控制角度的工业生产非常重要。
除此之外，分度盘还可以根据不同的需求进行改进和升级，比如加入数字显示、自动化控制等功能，以满足不同行业的需求。
总之，分度盘是一种非常重要的角度测量和控制装置，它的工作原理主要是通过旋转盘和刻度盘的配合来实现的。
它可以实现精确的角度测量，对于工业生产起着非常重要的作用。
希望本文对分度盘的工作原理有所帮助，谢谢阅读！。
分度盘工作原理
分度盘工作原理分度盘是一种常见的机械传动装置，它通过分度盘和分度器的配合，实现了对工件的精确定位和定角加工。
那么，分度盘是如何工作的呢？接下来，我们将详细介绍分度盘的工作原理。
首先，让我们来了解一下分度盘的结构。
分度盘通常由主轴、分度盘、分度器和工件夹持装置等部件组成。
其中，分度盘是一个圆盘状的装置，上面刻有一圈等分的刻度，用于精确定位。
分度器则是用来控制分度盘的转动，使其停留在需要的位置上。
工件夹持装置则用于夹持工件，保证工件与分度盘的同心度和垂直度。
当工件夹持装置夹持好工件后，分度器开始起作用。
分度器通过控制分度盘的转动角度，使其停留在需要的位置上。
这样，工件就可以按照要求进行加工。
分度盘的刻度可以精确到几度甚至更小的角度，因此可以满足对工件精确定位和定角加工的需求。
分度盘的工作原理主要是依靠分度器的控制和分度盘的刻度来实现的。
分度器通常采用机械传动或电子控制的方式，通过旋转或移动来控制分度盘的转动。
而分度盘上的刻度则提供了精确的定位参考，使得工件可以被准确地定位和加工。
除了上述的基本工作原理外，分度盘还可以配合其他装置，如数控系统，实现更加精确和高效的加工。
数控系统可以通过编程来控制分度盘的转动，实现复杂的加工操作，大大提高了加工的精度和效率。
总的来说，分度盘通过分度器的控制和分度盘的刻度，实现了对工件的精确定位和定角加工。
它在机械加工中起着非常重要的作用，可以满足对工件精确加工的需求。
随着科技的发展，分度盘的工作原理也在不断地得到改进和完善，为机械加工提供了更加精确和高效的解决方案。
希望通过本文的介绍，您对分度盘的工作原理有了更深入的了解，如果您对分度盘还有其他疑问，欢迎随时与我们联系。

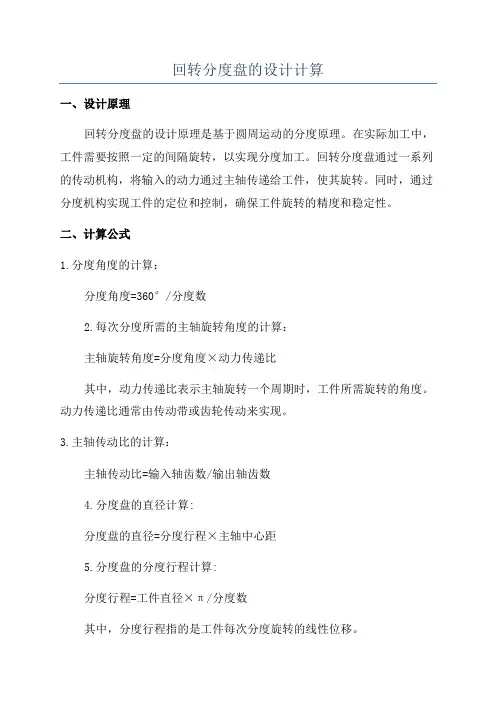

回转分度盘的设计计算
回转分度盘的设计计算一、设计原理回转分度盘的设计原理是基于圆周运动的分度原理。
在实际加工中，工件需要按照一定的间隔旋转，以实现分度加工。
回转分度盘通过一系列的传动机构，将输入的动力通过主轴传递给工件，使其旋转。
同时，通过分度机构实现工件的定位和控制，确保工件旋转的精度和稳定性。
二、计算公式1.分度角度的计算：分度角度=360°/分度数2.每次分度所需的主轴旋转角度的计算：主轴旋转角度=分度角度×动力传递比其中，动力传递比表示主轴旋转一个周期时，工件所需旋转的角度。
动力传递比通常由传动带或齿轮传动来实现。
3.主轴传动比的计算：主轴传动比=输入轴齿数/输出轴齿数4.分度盘的直径计算:分度盘的直径=分度行程×主轴中心距5.分度盘的分度行程计算:分度行程=工件直径×π/分度数其中，分度行程指的是工件每次分度旋转的线性位移。
三、计算实例为了更好地理解回转分度盘的设计计算，下面将通过一个实际的计算实例进行说明。
假设需要设计一个回转分度盘，用于加工一个直径为100mm的工件，分度数为60。
已知主轴的输入轴齿数为30，输出轴齿数为120。
要求计算出分度盘的直径和每次分度所需的主轴旋转角度。
首先，根据分度角度的计算公式可以得到：分度角度=360°/60=6°然后，根据主轴传动比的计算公式可以得到：主轴传动比=30/120=0.25接着，根据每次分度所需的主轴旋转角度的计算公式可以得到：主轴旋转角度=6°×0.25=1.5°最后，根据分度盘的分度行程计算公式可以得到：分度行程= 100mm × π / 60 = 5.236mm分度盘的直径计算公式可以得到：分度盘的直径 = 5.236mm × 主轴中心距根据上述计算公式，可以得到回转分度盘的直径和每次分度所需的主轴旋转角度。
在实际设计中，还需要考虑传动带或齿轮传动的选型和尺寸等因素，以确保回转分度盘的运行稳定和精度。
分度盘加工工艺范文
分度盘加工工艺范文分度盘加工工艺是一种用于制作分度盘的工艺过程。
分度盘是一种用于测量和刻度旋转角度的工具。
分度盘通常由金属材料制成，具有一系列刻度和指针，可以精确地测量和调整物体的位置。
下面是一个分度盘加工工艺的范文，详细介绍了每个步骤和注意事项。
一、制备原材料分度盘通常使用钢材作为制作材料，可以选择合适的钢材进行制备。
首先需要确定分度盘的尺寸和形状，根据要求选择厚度和直径适宜的钢材。
然后，将原材料锯切成所需的尺寸，确保切口平整，不产生明显的毛刺。
二、磨削平整将切割好的原材料放入磨床中，进行平整磨削。
通过旋转盘磨的方法，使得材料表面达到光滑，去除切割时产生的毛刺，保证材料表面平整度。
三、切割齿形准备好切割刀具，使用车削或铣削的方法将分度盘上的齿形进行切割。
根据设计图纸上的要求，选择合适的切割工艺参数，如切削转速、进给速度等，保证切削质量。
在切割过程中要注意保持切削刀具和工件的刚性，以避免切削过程中的振动和误差。
四、刻划刻度将已经切割好齿形的分度盘固定到机床上，使用刻度刀具进行刻度。
根据设计要求，在分度盘的外圆表面上进行划线，以表示角度的刻度。
刻度刀具应选择合适的形状和尺寸，保证刻度的清晰和准确性。
在刻划过程中，要注意保持刀具的锋利，并进行适当的润滑和冷却。
五、表面处理分度盘的表面可以进行各种处理，如磨光、镀铬等，以增强分度盘的耐腐蚀性和美观度。
根据实际要求选择合适的表面处理方法，并进行相应的操作。
六、质量检验制作完成的分度盘需要经过质量检验，以保证其质量和精度。
对分度盘的尺寸、形状和刻度等进行检查，确保其满足设计要求。
可以使用量具、显微镜等工具进行检测。
检测结果应与设计要求进行比对，并进行相应的记录和处理。
总结：通过以上的加工工艺，可以制作出精确度高、刻度清晰的分度盘。
在加工过程中，需要注意选择合适的材料、切割工艺和表面处理方法，保证分度盘的质量和精度。
此外，加工过程中要严格按照工艺要求进行操作，并进行必要的质量检验，以确保制作出符合设计要求的分度盘。
分度盘的原理
分度盘的原理分度盘是一种用于测量和控制旋转角度的机械装置，它在工业生产和科学研究中起着非常重要的作用。
在各种机械设备和仪器中，我们都可以看到分度盘的身影，它的原理和工作方式对于我们理解和应用这些设备都至关重要。
本文将介绍分度盘的原理，希望能够对大家有所帮助。
分度盘的原理可以简单地理解为利用圆周上的刻度来测量和控制角度。
分度盘通常由一个固定的标尺和一个可旋转的刻度盘组成。
当我们需要测量或控制角度时，可以通过旋转刻度盘来对应角度，然后读取标尺上的刻度值。
这样就能够准确地确定角度的大小。
在实际应用中，分度盘可以与其他装置结合，如测角仪、转台等，来实现更复杂的测量和控制任务。
通过合理地设计和安装，分度盘可以实现高精度的角度测量和控制，广泛应用于航空航天、机械加工、仪器仪表等领域。
分度盘的原理基于圆周的等分，这也是它得名的原因。
在刻度盘上，通常会划分成360等份，每一份对应一个角度。
通过旋转刻度盘，我们就可以将需要测量或控制的角度对应到刻度上，然后读取刻度值即可。
这种设计简单而有效，能够满足大部分角度测量和控制的需求。
除了360等分的刻度盘，还有其他特殊用途的分度盘，如经纬仪上的纬度盘、天文仪器上的赤道盘等。
它们都是基于相似的原理，利用刻度盘来测量和控制特定的角度。
总的来说，分度盘的原理是基于圆周的等分，通过旋转刻度盘来对应角度，然后读取刻度值来实现角度测量和控制。
它在各种机械设备和仪器中都有着重要的应用，是现代工业和科学技术中不可或缺的一部分。
希望通过本文的介绍，大家能够对分度盘的原理有所了解，对于相关领域的工作者和爱好者能够有所帮助。
分度盘作为一种简单而有效的角度测量和控制装置，将继续在各种领域发挥着重要作用，推动着科技的发展和进步。
分度盘说明
目录1.分度盘说明 (2)1.1. 课题研究的内容和目的 (3)1.2. 零件工艺性分析 (3)2. 工艺规程设计 (3)2.1. 确定毛坯绘制毛坯图 (3)2.2. 毛坯选择 (5)2.3. 基面的选择 (5)2.4. 确定工艺路线 (5)2.5. 加工顺序安排 (6)2.6. 工艺路线方案 (6)2.7. 热处理工序安排 (7)2.8. 进给路线确定 (7)3. 夹具设计 (8)3.1. 设计主旨 (8)3.2. 定位元件的选择 (8)3.3. 定位方案 (9)3.4. 定位基准面及定位元件 (9)3.5. 切削力和夹紧力计算 (9)3.6. 定位误差分析 (10)3.7. 夹具总图的技术要求 (11)4. 课程设计心得体会 (11)1. 分度盘说明分度盘是将工件夹持在卡盘上或两顶尖间，并使其旋转、分度和定位的机床附件。
按其传动、分度形式可分为蜗杆副分度盘、度盘分度盘、孔盘分度盘、槽盘分度盘、端齿盘分度盘和其它分度盘(包括电感分度盘和光栅分度盘)。
按其功能可分为万能分度盘、半万能分度盘、等分分度盘。
按其结构形式又有立卧分度盘、可倾分度盘、悬梁分度盘。
分度盘作为通用型机床附件其结构主要由夹持部分、分度定位部分、传动部分组成。
分度盘主要用于铣床，也常用于钻床和平面磨床，还可放置在平台上供钳工划线用。
分度盘主要有通用分度头和光学分度头两类。
按分度方法和功能可分为3种：①万能分度盘：用途最为广泛。
主轴可在水平和垂直方向间倾斜任意角度。
分度机构由分度盘和传动比为1：40的蜗杆-蜗轮副（见蜗杆传动）组成，分度盘上有多圈不同等分的定位孔。
转动与蜗杆相连的手柄将定位销插入选定的定位孔内，即可实现分度。
当分度盘上的等分孔数不能满足分度要求时，可通过蜗轮与主轴之间的交换齿轮改变传动比，扩大分度范围。
在铣床上可将万能分度盘的交换齿轮与铣床工作台的进给丝杠相联接，使工件的轴向进给与回转运动相组合，按一定导程铣削出螺旋沟槽；②半万能分度盘：结构与万能分度头基本相同，但不带交换齿轮机构，只能用分度盘直接分度,不能与铣床工作台联动；③等分分度盘：一般采用具有24个槽或孔的等分盘，直接实现2、3、4、6、8、12、24等分的分度，有卧式、立式和立卧式3种。
分度盘说明范文范文
分度盘说明范文范文分度盘是一种测量、绘制角度或进行角度运算的工具，它通常由一个圆盘和刻度尺组成。
分度盘主要用于物理实验、工程测量和数学运算等领域，具有精度高、易于操作的特点。
分度盘的圆盘上通常刻有360个刻度，每个刻度对应1°，刻度上还可能有更细的刻度，用于进行更加精确的测量和计算。
圆盘上还有一个指针，用于读取角度。
分度盘的使用方法非常简单，首先将分度盘放在需测量的物体上，调整圆盘使得指针指向0°位置。
然后将物体旋转至需要测量角度的位置，读取指针所指示的刻度即可得到角度值。
分度盘除了可以进行简单的角度测量外，还可以进行一些复杂的角度运算。
例如，如果要计算两个角度的和或差，只需要将两个角度对应的刻度相加或相减即可。
如果要计算一个角度的正弦、余弦或正切值，可以通过查表的方式得到角度对应的函数值。
此外，分度盘还可以通过与其他测量工具配合使用，进行更加复杂的测量。
例如，可以使用分度盘和游标卡尺一起测量物体的长度和角度，从而计算出物体的弧长和弧度。
分度盘在工程领域具有广泛的应用，例如在设计和制造中，分度盘可用于测量机械零件的角度和位置，以保证零件的精确度。
在建筑领域，分度盘可用于测量建筑物的倾斜度和角度，以确保建筑物的稳定性。
在物理实验中，分度盘可用于测量杠杆、摆动和旋转等物体的角度和运动规律，以研究力学和动力学方面的问题。
总之，分度盘是一种重要的测量工具，它可以进行角度测量和角度运算，广泛应用于物理实验、工程测量和数学运算等领域。
分度盘具有精度高、易于操作的特点，可以帮助人们更准确地进行测量和计算。
通过合理使用分度盘，我们可以更好地理解和应用角度概念，推动科学研究和工程实践的发展。
手动分度盘操作方法
手动分度盘操作方法
手动分度盘操作是指通过手动操作来调整分度盘的位置和角度。
具体操作方法如下：
1. 找到分度盘上的分度盘刻度圈，并确定要进行的刻度或角度。
2. 使用手轮或旋钮，逆时针或顺时针转动分度盘，使刻度圈上的刻度线与目标刻度线对齐。
3. 如果需要进行更精确的调整，可以根据实际需要使用看微镜或其他测量工具来进行观察和测量，再根据测量结果调整分度盘的位置和角度。
4. 当目标刻度线对齐到预定位置或角度后，停止转动分度盘。
5. 最后，使用锁紧装置将分度盘固定住，以防止后续的操作导致误差。
需要注意的是，手动分度盘操作需要一定的经验和技巧，操作时要轻柔、准确地转动分度盘，以避免误差产生。
如果对手动操作不太熟悉，可以寻求专业人员的帮助或培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术特点: 精度高、扭力大、体积小适用于各种铣、钻削加工可独立分度工作、也可联机CNC机床进行4轴联动
分度盘最高转速度:40Rpm/min
可夹持工件最大直径:120mm
输出最大扭力:240N.m
回转精度:1”
中心高：160 mm
减速比：1:100
驱动电机:750伺服
-------------------------------------------------------------------------------------------------
中心套孔直径：中心不通孔（mm）
工作台面直径：不含工作台（mm）
主轴连接尺寸：86（mm）
定位键宽度：5（mm）
分度精度：1（s）
重复精度：1（s）
T型槽宽度：12（mm）
适用机床：皆可
技术特点：精度高、扭力大、体积小适用于各种铣、钻削加工可独立分度工作、也可联机CNC机床进行4轴联动
分度盘转速范围:0-60Rpm
可夹持工持工件最大直径:120mm
分度盘扭力:120N.m
回转精度: +/-1”
中心高:100mm
总质量:30KG
减速比:1:100
驱动电机:伺服电机400W
-------------------------------------------------------------------------------------------------
中心套孔直径：中心不通孔（mm）
工作台面直径：不含工作台（mm）
主轴连接尺寸：86（mm）
定位键宽度：5（mm）
分度精度：1（s）
重复精度：1（s）
T型槽宽度：12（mm）
适用机床：皆可
双面分度盘
技术特点：精度高、扭力大、体积小适用于各种铣、钻削加工可独立分度工作、也可联机CNC机床进行4轴联动
分度盘转速范围:0-40RPM
可夹持工持工件最大直径:120mm
分度盘扭力:80N.m
回转精度: +/-1”
中心高:160mm
总质量:60KG
减速比:1:100
驱动电机:伺服电机400W
外型尺寸:310X310X250mm
-------------------------------------------------------------------------------------------------
中心套孔直径：中心不通孔（mm）
工作台面直径：不含工作台（mm）
主轴连接尺寸：86（mm）
定位键宽度：5（mm）
分度精度：1（s）
重复精度：1（s）
T型槽宽度：12（mm）
适用机床：皆可
分度盘独立控制器分度盘气动尾座
数控分度盘与万能分度头的区别
第一，关于数控分度盘
数控分度盘是用数值信息发出的指令控制分度的分度盘。
是加工复杂产品的最佳辅助利器。
下面具体给大家讲解一下它的用处：
1、把工件安装成需要的角度，以便进行切削加工(如铣斜面等)。
2、铣螺旋槽时，将分度头挂轮轴与铣床纵向工作台丝杠用“交换齿轮”联接后，当工作台移动时，分度头上的工件即可获得分度
3、用各种分度方法(简单分度、复式分度、差动分度)进行各种分度工作。
4、数控分度盘还可以跟独立分度盘控制器一起完成工作。
用分度盘控制器控制数控分度盘工作。
第二，关于万能分度头
万能分度头是主轴可以倾斜，可进行直接、间接和差动分度的分度头。
与机动进给连接可作螺旋切削。
万能分度头具有以下用处：
1、能将工件作任意周圆等分或作直线移距分度。
2、可将工件装夹成所需要的角度（垂直、水平或倾斜）。
3、通过交换齿轮，可使分度头与工作台传动系统连接，使分度头主轴随工作台的进给运动作连续转动，以铣削螺旋面和回转面。
数控分度盘用处
第一：把工件安装成需要的角度，以便进行切削加工(如铣斜面等)。
第二：铣螺旋槽时，将分度头挂轮轴与铣床纵向工作台丝杠用“交换齿轮”联接后，当工作台移动时，分度头上的工件即可获得分度
第三：用各种分度方法(简单分度、复式分度、差动分度)进行各种分度工作。
