机床夹具——分度装置设计讲解的关键知识
ＤｉＳＣＵＳＳｉＯＮ Ｉ大家谈
机床夹具 分度装置设计讲解的关键知识
吴静
摘要：分度装置设计是机床夹具设计课程中的重要内容之一。本文基于一体化教学的基础，重点介绍了分度对定机
构及控制机构、抬起及锁紧机构和分度装置的应用等关键知识点的讲解方法。
关键词：分度装置关键知识讲解方
在机床夹具课程的一体化教学进程中，教师通过完成
典型孔钻床夹具的装夹方案和分度装置的设计，以及曲柄 板零件分度式钻床夹具的定位、夹紧装置和分度装置的设 计两项工作任务，达到培养学生的分析问题和解决问题的
能力，培养学生查阅设计手册和资料的能力，逐步提高学
生处理实际工程技术问题的能力的目的。
一、教学中要重点解决的问题
对于小批量孔类零件，传统加工是采取人工划线的方
法在机床上完成的，这样做效率低，劳动强度大，加工精度
低，对操作者的技术要求高，如果进行大批量生产，不仅零 件加工质量的稳定性没有保证，而且费时费力，效率不高。
因此从教学一开始就要使学生对分度装置设计有清楚的认
识，为学生重视分度装置设计课程的学习做好铺垫。
二、分度装置设计讲解的关键
１．工作场景导入 第一步：工作场景设计。如下图所示，法兰盘零件在
本工序中钻４ｘ ｌＯｍｍ￣Ｌ。孔 ８２ 和端面等其他表面在
前面工序中已加工完成。工件材料为ＨＴ２５０，毛坯为铸件，
中批量生产。
－／Ｉ 出
ｆ
图法兰盘零件工序图
第二步：引入问题思考。 （１）如图所示，分析零件的 加工要求以及各工序尺寸的工序基准。 （２）回顾已学过的
工件定位和夹紧方面的知识有哪些？（３）企业生产或实训
现场观摩。 第三步：基础知识回顾。主要回顾分度装置的结构和
主要类型等相关基础知识，同时巩固工件定位和夹紧等关
键知识。 ２．分度装置的设计
教师把知识讲解重点放在对定机构、控制机构、抬起
机构和锁紧机构的设计等方面。从设计的一般顺序和工艺设 计的实际需要出发，教师可以将分度对定机构和控制机构的
设计合并为一体讲解，将抬起及锁紧机构的设计合并为一体
圜Ｉ 讲解。其目的是培养学生对不同知识点的归类思维能力。 ３．分度装置的应用 设计者最重要是能将设计意图赋予实际应用，学生在
设计知识的学习过程中主要是学会“为什么样的零件而设 计，为什么样的工作场景设计”的思维方式。为实现这一 目的，教师可以将分度装置分为通用回转分度装置和端齿
盘分度装置两类进行讲解。在通用回转分度装置讲解中，
教师要突出讲解通用回转台的规格及应用、立轴式与卧轴
式的选用方法这两个实用问题。 端齿盘分度装置有两个基本概念要仔细讲解，即端齿 盘的基本参数、端齿盘分度的“误差平均效应”。其中， 对端齿盘的基本参数要特别讲解清楚的是：最小分度值口、
齿根角 和加工时分度盘的斜角ｙ，以及端齿盘直径Ｄ和端齿
盘齿形角 等参数。端齿盘分度的“误差平均效应”概念核
心在于，端齿盘是怎样利用这种误差平均效应来提高分度 精度的。
三、回到工作场景
通过前面内容的学习，学生掌握了分度装置的种类和
结构，掌握了分度对定机构和控制机构设计的要点。此时可 以引导学生回到开始所介绍的工作场景中，完成工作任务。
包括完成项目分析、项目工作计划、项目实施准备、项目实 施与检查、讨论问题、项目评价与讨论等几个步骤，最终把
知识的落脚点放在对工作实践中常见问题的解析上。 １．分度装置的分度精度为什么不能保证零件加工的精
度要求
我们通过对分度装置的分度精度为什么不能保证零
件加工的精度要求的讨论，从以下几个方面找出问题之所 在。（１）分析分度对定机构中对定销与分度孔、导向孔间
的配合间隙是否过大。 （２）分析分度对定机构元件的制造
精度是否有保证。（３）分析对于精度要求很高的零件加工
是否采用消除配合间隙的结构措施。（４）分析分度盘的计
算直径是否合理。
２．采用分度装置加工零件时，分度精度为什么时好时差 通过对采用分度装置加工零件时，分度精度为什么 时好时差的讨论，我们从以下几个方面找出问题之所在。
（１）分析分度装置的分度盘和对定元件等表面是否有足够 的精度和较小的表面粗糙度。 （２）分析分度装置的分度盘
和对定元件等相关表面是否有较高的硬度和耐磨性，以使 分度装置有足够的储备精度。（３）分析分度对定机构的设
计是否合理。 （４）分析抬起和锁紧机构的设计是否合理。
（５）分析工人是否按照工序作业规程进行操作加工。
（作者单位：江苏省镇江技师学院）
机床夹具设计作业第五次,简述分度装置的功用、类型及其应用范围
机床夹具设计作业第五次,简述分度装置的功用、类型及其应用范围
机床夹具设计作业第五次
4-1、简述分度装置的功用、类型及其应用范围。
答：功用：在工件一次装夹后，在完成一个加工面的加工后，依次使工件随同夹具的可动部分转过一定的角度或移动一定的距离，对下一个加工面进行加工，直至完成全部加工内容，分度装置能使工件加工的工序集中。
类型及运用：（1）回转分度装置，它是一种对圆周角度分析的装置，又称圆分度装置，用于工件表面圆周分度孔或槽的加工。
（2）直线分度装置，它是指对直线方向上的尺寸进行分度的装置。
4-2、回转分度装置由哪几部分组成？各组成部分有何功用？
答：组成：包括固定部分、转动部分、分度对定机构及控制机构、抬起锁紧机构及润滑部分组成。其中固定部分是分度装置的基体，其功能相当于夹具体；转动部分包括回转盘、衬套和转轴等；分度对定机构及控制机构，分度对定机构由分度盘和对定销组成，其作用是在转盘转位后，使其相对于固定部分定位；抬起锁紧机构，分度对定后，应将转动部分锁紧，以增强分度装置工作时的刚度；润滑部分是指由油杯组成的润滑系统，其功能是减少摩擦面的磨损，使机构操作灵活。
4-3、径向分度与轴向分度各有何优缺点？
答：径向分度机构可减小分度盘制作误差对分度装置精度的影响；轴向分度机构使用方便，但分度精度容易受到制造精度的影响。

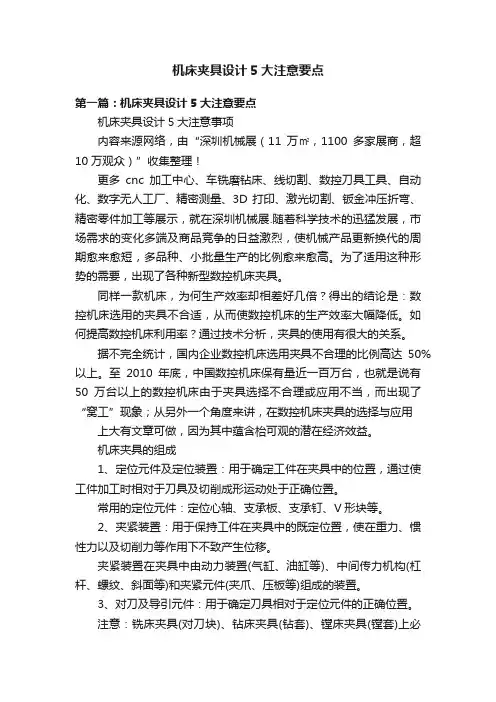

机床夹具设计5大注意要点
机床夹具设计5大注意要点
第一篇：机床夹具设计5大注意要点
机床夹具设计5大注意事项
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、自动化、数字无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.随着科学技术的迅猛发展，市场需求的变化多端及商品竞争的日益激烈，使机械产品更新换代的周期愈来愈短，多品种、小批量生产的比例愈来愈高。为了适用这种形势的需要，出现了各种新型数控机床夹具。
同样一款机床，为何生产效率却相差好几倍？得出的结论是：数控机床选用的夹具不合适，从而使数控机床的生产效率大幅降低。如何提高数控机床利用率？通过技术分析，夹具的使用有很大的关系。
据不完全统计，国内企业数控机床选用夹具不合理的比例高达50%以上。至2010年底，中国数控机床保有量近一百万台，也就是说有50万台以上的数控机床由于夹具选择不合理或应用不当，而出现了“窝工”现象；从另外一个角度来讲，在数控机床夹具的选择与应用
上大有文章可做，因为其中蕴含枱可观的潜在经济效益。
机床夹具的组成
1、定位元件及定位装置：用于确定工件在夹具中的位置，通过使工件加工时相对于刀具及切削成形运动处于正确位置。
常用的定位元件：定位心轴、支承板、支承钉、V形块等。
2、夹紧装置：用于保持工件在夹具中的既定位置，使在重力、惯性力以及切削力等作用下不致产生位移。
夹紧装置在夹具中由动力装置(气缸、油缸等)、中间传力机构(杠杆、螺纹、斜面等)和夹紧元件(夹爪、压板等)组成的装置。
3、对刀及导引元件：用于确定刀具相对于定位元件的正确位置。
注意：铣床夹具(对刀块)、钻床夹具(钻套)、镗床夹具(镗套)上必须设计对刀元件。
4、夹具体：用于连接夹具各元件及装置，使其成为一个整体的基础零件。
5、其元件及装置：定向键、分度转位装置等用来确定夹具在机床有关部位的方向或实现工件在夹具同一次安装中分度转位等特殊功用的元件或装置。
机床夹具设计教案(64课时)
教 案
章节
课题 §1．1机床夹具及其功用§1．2机床夹具的组成
课型 新授课 课时 2 教具学具电教设施 投影器、图片
教学目标 知识
教学点 了解机床夹具的相关内容
能力
培养点 培养学生分析问题解决问题的能力
德育
渗透点 培养爱科学爱劳动的优良品质
教学重点难点 重点 掌握机床夹具的功能、组成及机床夹具在机械加工中的作用
难点 无
学法引导 讨论法、讲授法、提问法
教学内容
更新、补
充、删节 无
参考资料 机床夹具、车工工艺、机械基础等
课后体会
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 时间
一、组织教学
点名考勤、稳定学生情绪、宣布上课
二、提问并作记录
1、请同学简述所见过的形状不规则的零件？
2、请同学简述所见过的机床夹具？
三、分析同学们的答题
四、讲授新课
1夹具是一种装夹工件的工艺装备，它广泛应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。
2、定义： 在金属切削机床上使用的夹具，统称为机床夹具。
五、讨论题：
机床夹具的的特点？
六、提问并作记录
七、讲授新课 1、机床夹具的功能：
定位 通过工件定位基准面与夹具定位元件的定位面接触或配合，使工件在夹具中占有正确的几何位置。
夹紧： 工件定位后，经夹紧装置施力，将其固定夹牢，使工件正确的位置保持不变。
分组讨论：
机床夹具的的特点
回答问题：
车床夹具的基本构成
分组讨论
回答问题
分组讨论
2′
3′
8′
7′
15′
5′
5′
25′
′
教 与 学 互 动 设 计
教 师 活 动 内 容 学生活动内容 时间
八、讲授新课
机床夹具的功用
1．保证加工质量
2．提高劳动生产率，降低成本
3．扩大机床工艺范围
4．改善工人劳动条件，保障生产安全
机床夹具的组成
机床夹具的种类和结构虽然繁多，但它们的组成均可概括为下面四个部分。
1．定位装置定位装置的作用是使工件在夹具中占据正确的位置。
夹具第4章对刀分度(2006)
机床夹具设计讲稿
目 录
1 机床夹具概述
1.1 工件的装夹与机床夹具
1.2 夹具的分类与作用
1.3 机床夹具设计研究的内容
2 工件在夹具中的定位
2.1 工件定位原理
2.2 定位元件的选择与设计
2.3 定位误差的分析与计算
2.4 工件定位方案设计及定位误差计算举例
3 工件在夹具中的夹紧
3.1 夹紧装置的组成及其设计要求
3.2 夹紧力的确定
3.3 夹紧机构设计
3.4 夹紧动力装置设计
3.5 夹紧装置设计实例
4 夹具在机床上的定位、对刀和分度
4.1 夹具在机床上的定位
4.2 夹具在机床上的对刀
4.3 夹具的转位和分度装置
5 各类机床夹具的结构特点
5.1 钻床夹具
5.2 镗床夹具
5.3 铣床夹具
5.4 车床和圆磨床夹具 5.5 齿轮加工机床夹具
6 可调夹具及组合夹具设计
6.1 概述
6.2 通用可调夹具和成组夹具
6.3 组合夹具
7 机床夹具的设计方法及步骤
7.1 机床夹具设计的一般步骤
7.2 机床夹具设计举例
7.3 机床夹具计算机辅助设计简介
7.4 夹具体的设计
7.5 夹具结构的工艺性
4 夹具在机床上的定位、对刀和分度
4.1 夹具在机床上的定位
4.1.1 夹具在机床上定位的目的
能否保证工件的加工要求，取决于工件与刀具间的相互位置，而引起此位置产生误差的因素有四方面：第一是工件在夹具中因位置不一致而引起的误差，称为定位误差，用ΔD 表示。第二是定位元件和机床上安装夹具的装夹面之间的位置不准确所引起的误差，以ΔA 表示。第三是定位元件与对刀或导向元件之间的位置不准确引起的误差，以Δr 表示，这两项误差与夹具在机床上的安装和对刀调整有关，统称调安误差，以Δr-A 表示。第四是由于机床运动精度以及工艺系统的变形等因素引起的误差，称为加工方法误差，以ΔG 表示。为了保证工件的加工要求，上述四方面误差合成后应不超出工件的加工公差 TK 的范围，即
夹具设计知识点
夹具设计知识点
夹具设计是机械制造中的重要环节，广泛应用于各种生产过程中，它的设计质量直接关系到产品的质量和生产效率。本文将介绍夹具设计的主要知识点，包括夹具的基本原理、设计要点、常见类型以及设计注意事项。
一、夹具的基本原理
夹具是用来固定和夹持工件，以保证工件在加工过程中的稳定性和精度。夹具设计的基本原理包括以下几点：
1. 确定夹持位置：根据产品的工艺要求和加工过程的特点，确定夹持工件的位置和方式。夹具的位置应使得工件能够稳定地固定在加工位置上，并保证加工刀具的正常使用。
2. 选择夹持方式：根据工件的形状和加工要求，选择适合的夹持方式。常见的夹持方式有机械夹持、液压夹持、气动夹持等，具体选择取决于工件的特点和加工条件。
3. 确定夹紧力：夹具对工件施加的夹紧力应能够保证工件的稳定性和加工精度，但又不能过大，以免对工件造成损坏。夹具的夹紧力需根据工艺要求和加工材料的特性进行合理估算。
4. 考虑工件的变形：在夹具设计过程中，需考虑工件受到夹持力的影响而产生的变形问题。通过合理布置夹具支撑点和增加弹性元件等方式，可以有效减小工件的变形。 二、夹具设计要点
夹具设计的关键在于满足工件的保持、定位和夹持要求，以及简化夹具的结构、提高夹持效果。以下是夹具设计的一些要点：
1. 合理选材：夹具的材料应具有足够的强度和刚性，以承受加工过程中的力和压力。常用的夹具材料有优质钢材、硬质合金等。
2. 精确定位：夹具的定位部件应设计精确，能够准确定位工件，并保证工件在加工过程中的位置稳定。
3. 提高刚性：夹具的结构应尽量增加刚性，以减小振动和变形，提高加工精度。合理设计夹具的支撑结构和增加加强筋等方式可以有效提高夹具的刚性。
4. 具备调节功能：夹具应具备一定的调节功能，以适应不同形状和尺寸的工件。通过加装调节装置或使用可调节的夹具元件，可以实现对工件的有效夹持。
三、常见夹具类型
夹具设计根据不同的工件形状和加工要求，可以采用不同的夹具类型。以下是一些常见的夹具类型：

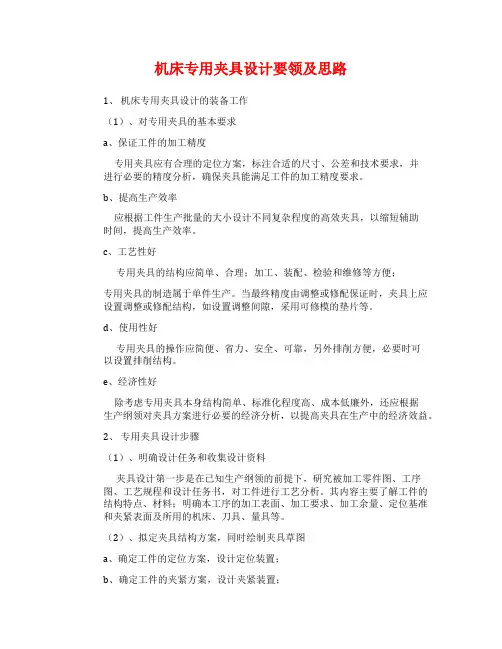

机床专用夹具设计要领及思路
机床专用夹具设计要领及思路
1、 机床专用夹具设计的装备工作
（1）、对专用夹具的基本要求
a、保证工件的加工精度
专用夹具应有合理的定位方案，标注合适的尺寸、公差和技术要求，并进行必要的精度分析，确保夹具能满足工件的加工精度要求。
b、提高生产效率
应根据工件生产批量的大小设计不同复杂程度的高效夹具，以缩短辅助时间，提高生产效率。
c、工艺性好
专用夹具的结构应简单、合理；加工、装配、检验和维修等方便；
专用夹具的制造属于单件生产。当最终精度由调整或修配保证时，夹具上应设置调整或修配结构，如设置调整间隙，采用可修模的垫片等。
d、使用性好
专用夹具的操作应简便、省力、安全、可靠，另外排削方便，必要时可以设置排削结构。
e、经济性好
除考虑专用夹具本身结构简单、标准化程度高、成本低廉外，还应根据生产纲领对夹具方案进行必要的经济分析，以提高夹具在生产中的经济效益。
2、 专用夹具设计步骤
（1）、明确设计任务和收集设计资料
夹具设计第一步是在已知生产纲领的前提下，研究被加工零件图、工序图、工艺规程和设计任务书，对工件进行工艺分析。其内容主要了解工件的结构特点、材料；明确本工序的加工表面、加工要求、加工余量、定位基准和夹紧表面及所用的机床、刀具、量具等。
（2）、拟定夹具结构方案，同时绘制夹具草图
a、确定工件的定位方案，设计定位装置；
b、确定工件的夹紧方案，设计夹紧装置； c、确定对刀或导向方案，设计对刀装置或导向装置；
d、确定夹具在机床的安装方式，设计连接元件和安装几面；
e、确定并设计其他装置（或元件）的结构型式，如分度装置、预定位装置及吊装元件等；
f、确定夹具体的结构型式。
（3）、进行必要的分析及计算
工件的加工精度较高时，应进行工件加工精度分析。有动力装置的夹具，需计算夹紧力。当有几种方案时。可进行经济分析，选用经济效益较高的方案。
南工院夹具设计重要知识点
重要知识点
1·定位与夹紧
定位的定义（确定工件在夹具中占有准确位置的过程） ，
定位的本质（重现工件在夹具中的额准确位置），
夹紧的定义（保证工件在加工过程中保持准确位置不变的过程），
夹紧的本质（保持 工件在夹具中的准确位置）
2定位误差的计算p49
3夹具设计项目工作流程p175
4夹具方案设计的步骤
分为六个阶段：设计的准备；方案设计；审核；夹具总装配图设计；夹具的装配；调试和验证。
一般知识点
1什么是夹具？ 夹具是一种装夹工件的工艺装备。
2什么是机床夹具？ 在金属切削机床上使用的夹具统称为机床夹具。
3机床夹具的主要功能是；定位，夹紧，对刀，导向，分度。
4机床夹具在机械加工中的首要作用是（1）保证加工精度（2）提高劳动生产率（3）改善工人劳动条件（4）降低生产成本（5）保证工艺纪律（6）获得良好经济效益的作用。
5机床夹具的基本组成部分 :(1定位元件(2夹紧装置(3夹具体。
6机床夹具保证加工精度的原理有；
7夹具能保证加工精度的原因是:
8夹具要满足的三项要求是： 1工件在夹具中的准确位置
2夹具在机床上的准确位置
3刀具相对于夹具的准确位置
9什么是专用夹具？ 专用夹具是针对某一工件，某一工序的加工要求而专门设计和制造的夹具。
10机床夹具按通用特性分为：通用夹具，专用夹具，可调夹具，组合夹具，自动化制造系统的夹具。
11机床夹具设计的基本要求是什么？···················同问题4答案相同
12什么是定位基准？ 在加工中用来工件定位的基准称为定位基准
13什么是工序基准？ 在工序图上用来确定本工序加工表面加工后的尺寸，形状和位置的基准 (工序基准的判断：工序尺寸的起点，工序尺寸大多是设计尺寸)
机床夹具设计
机床夹具设计
机床夹具是机床加工的必备工具，它是确保工件牢固固定在机床夹具上，保证加工准确度的关键。因此，机床夹具的设计至关重要，一个好的机床夹具不仅可以提高加工效率，还能保证产品质量。本文将从机床夹具的设计要素、设计方法以及机床夹具的应用等几个方面进行论述。
一、机床夹具的设计要素
1.夹紧原理：机床夹具的主要作用是夹紧工件，所以夹紧原理是机床夹具设计的核心。夹紧力大小是影响夹件牢固度的关键。夹紧力，是指夹具对工件施加的合力，在保证工件牢固的前提下要尽可能小，以免对工件造成形变和损伤。
2.夹持方式：夹持方式主要有机械夹持、液压夹紧以及气动夹紧三种方式。机械夹持的结构简单、夹紧力大、可靠性高；液压夹紧速度较快，夹紧力平稳，适合大功率机床的夹紧；气动夹持需要气源，并且夹紧力不够，一般用于中小型机床。
3.夹具形式：夹具形式根据工件的形状和尺寸来选择。常用的夹具形式有平行口、V口、卡盘等。
4.夹紧方式：根据不同的夹紧需求，夹具可分为空心夹具和实心夹具。空心夹具适用于外形尺寸小于夹具口径的工件；实心夹具适用于外形尺寸大于夹具口径的工件。
由此可见，机床夹具设计的要素包括夹紧原理、夹持方式、夹具形式和夹紧方式。
二、机床夹具的设计方法
1.根据工件形状和尺寸选择夹具的形式：工件有不同的形状和尺寸，因此，在设计夹具时，应根据工件的特点选择相应的夹具形式。
2.根据夹紧力大小确定夹具类型：夹具的夹紧力大小对加工效果有直接影响，因此，应根据工件的材料、形状和尺寸等要素确定夹具类型，并尽可能减小夹紧力。
3.合理设计夹具的夹紧方式：夹具的夹紧方式除了要考虑夹紧力的大小，还要考虑其可靠性、灵活性等因素。因此，在设计夹具的夹紧方式时，需权衡各种因素，务求达到最佳效果。
4.夹具材料的选择：夹具的材料选择直接影响夹具的生产成本和使用寿命。在选择夹具材料时，应根据工件的特点、加工要求以及工作环境等因素来决定。
机床夹具设计知识点总结
机床夹具设计知识点总结
一、机床夹具的概念
机床夹具是一种装置，用于固定工件或刀具，以便在加工过程中保持工件或刀具的位置。它可以帮助工件准确加工，提高生产效率，保证加工质量。机床夹具根据工件的形状、大小、工艺要求等不同，有不同类型的设计。
二、机床夹具的种类
1. 机床夹具按功能分类
（1） 定位夹具：主要用于固定工件的位置，保证工件在加工过程中的精确位置。
（2） 夹紧夹具：主要用于夹紧工件，保持工件在加工过程中的稳固状态。
（3） 支撑夹具：用于支撑工件，保证工件不会变形或者垮塌，保证精度。
2. 机床夹具按结构分类
（1） 机械夹具：通过机械原理来夹紧工件。
（2） 液压夹具：通过液压原理来夹紧工件，具有夹紧力大、精度高的特点。
（3） 气压夹具：通过气压原理来夹紧工件，具有快速、便捷的特点。
3. 机床夹具按用途分类
（1） 强制夹具：在工艺中需要较大的夹紧力，用于夹紧较大工件。
（2） 准确夹具：用于要求较高加工精度的工件。
三、机床夹具设计的要点
1. 确定夹具的类型
在进行机床夹具设计过程中，首先需要根据工件的形状、大小、加工要求等因素来确定夹具的类型。根据工件的特点来选择定位夹具、夹紧夹具或支撑夹具，以及机械夹具、液压夹具或气压夹具。
2. 分析工件的加工特点
在设计机床夹具的过程中，需要对工件的加工特点进行分析。根据工件的材料、加工工艺、加工孔洞、表面要求等因素，确定夹具的结构和夹紧方式。
3. 合理选用夹具材料 夹具材料的选用应根据工件的材料和加工条件来确定。一般来说，夹具的材料应具有高强度、硬度和耐磨性，以保证夹具在长期使用中不易损坏。
4. 设计夹具的结构
在设计机床夹具的过程中，需要根据工件的形状和加工要求来确定夹具的结构。合理的夹具结构可以保证夹具的稳定性和可靠性，最大限度地满足工件的加工需求。
5. 考虑夹具的操作性
在设计机床夹具时，还需要考虑夹具的操作性。夹具的结构设计和夹紧方式应便于操作，以提高操作人员的工作效率，减少操作错误。
机床夹具设计设计的知识点
机床夹具设计设计的知识点
机床夹具是机床加工中必不可少的辅助工具，它能够固定和支撑工件在加工过程中，提高加工质量和效率。机床夹具设计是机械设计中的一个重要环节，下面将介绍机床夹具设计的知识点。
一、工件定位原则
在机床夹具设计中，工件的定位是至关重要的。工件定位的主要目的是确保工件正确的位置和方向，以便于加工操作的进行。工件定位原则包括以下几点：
1. 三点法定位：在夹具设计过程中，通常采用三点法进行工件的定位。即通过三个定位台与工件接触，确保工件在加工过程中的稳定性和准确性。
2. 可靠性要求：工件的定位应具备可靠性，确保工件在加工过程中不会位移或产生振动。定位精度应能满足工件加工的要求，提高产品质量。
3. 确定定位基准：夹具设计中需要确定定位基准，通常选择工件上的特定面或特征，以确保工件在加工过程中的一致性。
二、夹紧原则
夹紧是机床夹具设计中的重要环节，它保证了工件在加工过程中的稳定性和安全性。夹紧原则包括以下几点： 1. 夹紧力的确定：夹紧力应根据工件的材料、形状和加工要求来确定。夹紧力应足够大，以确保工件在加工过程中不会滑动或移位。
2. 夹紧方式的选择：根据工件的形状和材料，选择合适的夹紧方式，如机械夹紧、液压夹紧或气压夹紧等。夹紧方式应能满足工件加工的要求。
3. 防止变形和损坏：夹紧力应适当，以防止工件的变形和损坏。特殊形状的工件应设计相应的夹具形状，以避免工件变形或损坏。
三、刀具布置原则
刀具布置是机床夹具设计的关键环节，它直接影响到加工效率和质量。刀具布置原则包括以下几点：
1. 刀具的合理布置：根据工件的形状和加工要求，合理布置刀具位置和数量。刀具布置应尽量减少加工过程中的空转和空程，提高加工效率。
2. 刀具固定方式：刀具固定方式应牢固可靠，以确保刀具在加工过程中不会松动或脱落。可以采用夹紧、固定螺栓等方式来固定刀具。
3. 刀具的刃具选择：根据加工要求选择合适的刀具刃具，以确保加工质量和工艺要求。
