电气工程施工界面划分
水电安装分包界面划分
水电安装分包工程界面1样板房工程1.1电气部分：样板房户内配电箱及所有照明、插座管线安装（施工起点节点为户内总配电箱，含总配电箱及箱内元器件）。
1.2给排水部分：样板房内所有室内给、排水管安装至楼层已装的排水立管，并接驳连通。
1.3弱电部分：样板房室内电话线、电视线、网络线敷设（施工起点节点为室内总弱电箱，含总弱电箱及箱内元器件)。
2强、弱电安装工程2.1预留、预埋部分：强电、弱电预留（电话、电视、网络在小区范围内全部），空调管道预留、预埋。
2.2表后电气部分：公配出线户表后到室内配电箱、开关、插座、灯具、小区公共照明系统安装。
2.3电缆、桥架:公配、专配、柴发电机、智能、弱电桥架安装。
专配、柴发出线电缆安装配电箱安装，箱后照明、开关、插座安装及配电。
公配表后电线、电缆、户配电箱、户电线、开关插座灯具安装。
2.4防雷接地：防雷接地预埋预留安装、接地电阻测试及验收。
2.5弱电部分：室内电话线、电视线、网络线敷设（施工起点节点为室内总弱电箱，含总弱电箱及箱内元器件)。
2.6路灯、光彩照明配电箱、电缆。
（电表除外，预留安装位置）3发电机配电3.1电源输出电缆安装：备用电源低压柜接出端的电力电缆采购及安装工程；4电梯配电4.1电梯机房配电箱及进线端至配电房电线电缆安装；5水泵房配电工程5.1泵房电气部分：专配至泵房总电源配电柜出线端之间的线槽和电线安装（含双电源切换开关)。
照明、开关、插座安装。
6给水消防工程配电1.1室内消防系统：包括消火栓系统、自动喷淋系统、火灾自动报警系统、防排烟通风系统、防火卷帘系统一级配电：从配电房出线至各相应配电箱。
1.2各设备房照明、开关、插座系统安装。
7、给排水：7.1给水从一、二供水表后起至各用水点。
7.2排水:建筑物内、外所有有组织排水（其中污水至生化池为止）。
工程各部门工作界面划分
工程各部门工作界面划分
工程项目通常涉及多个部门，每个部门都有自己的工作界面和
职责划分。
以下是一般工程项目中各部门的工作界面划分：
1. 设计部门，设计部门负责项目的整体设计工作，包括结构设计、电气设计、机械设计等。
他们需要与客户沟通需求，制定设计
方案，并与其他部门协调，确保设计方案的可行性和符合项目要求。
2. 施工部门，施工部门负责项目的实际施工工作，他们需要根
据设计方案进行具体的施工安排，包括人员调配、材料采购、施工
进度控制等。
施工部门需要与设计部门、采购部门等部门进行协调，确保施工进度和质量。
3. 采购部门，采购部门负责项目所需材料和设备的采购工作，
他们需要与设计部门和施工部门沟通，了解项目的具体需求，然后
进行供应商的选择和采购合同的签订。
4. 质量控制部门，质量控制部门负责监督项目的施工质量，他
们需要进行现场检查和测试，确保项目符合相关标准和规定。
5. 安全管理部门，安全管理部门负责项目的安全管理工作，包括制定安全生产规定、组织安全培训、监督施工现场安全等工作。
6. 工程管理部门，工程管理部门负责项目的整体管理工作，包括项目进度控制、成本控制、风险管理等。
以上是一般工程项目中各部门的工作界面划分，每个部门都有自己的职责和工作范围，需要相互配合，共同完成项目的目标。
总承包工程与专业分包工程工作界面划分
承包人承包工程与发包人专业分包工程工作界面划分一、总承包与弱电、消防、供配电分包的界面划分（1）室内部分，弱电、消防穿线管预留预埋，穿引线由总承包施工；弱电穿线、弱电桥架与消防桥架及设备安装及其调试由弱电及消防施工单位施工；（2）住宅电气部分，以电表箱出线端为界，出线端后的工程由总包单位完成（户内配电箱以后仅完成配管、穿引线即可）；地下室电气部分，完成施工图设计的全部管线、孔洞及路由预留预埋。
配电室低压出线柜至各系统的明配管线及桥架敷设由专业分包单位完成；地下室消防部分，（含消防电气系统及消防水系统）由总包单位完成施工图设计的全部管线、孔洞及路由（桥架除外）预留预埋；地下室压力排水部分，以水泵控制箱进线端为界，进线端以后工程由总包单位完成水系统与电系统施工。
（3）消防系统补水箱给水管由总承包完成，其余部分由消防分包单位施工。
（4）弱电、消防系统设备人防工程、通风系统设备（含发电机、水箱、正压风机、滤毒室及相关人防工程落地设备等）必须（要）的混凝土基础由总承包完成。
（5）除总承包施工范围的防雷接地系统由自己完成外，其余机房接地系统（如配电房、弱电机房、消防控制室机房、幕墙等）施工至等电位箱（含等电位箱）和接点扁铁（钢板），各设备接地由各分包完成。
（6）除分包桥架内的防火封堵或人防工程（如有）防爆波电缆井封堵及人防封堵由各分包各自完成外，其余外部（套管）水泥封堵（如桥架洞口、风管洞口等）均由总包完成二、总承包和通排风分包的界面划分（1）通排风管道穿墙、板或梁的孔洞由总承包施工。
（2）通排风的电源、接线及电源柜（含设备自带供电设备）由总承包施工。
（3）通排风的管道系统、保温、设备安装及调试由分包单位施工。
（4）通排风设备必须（要）的混凝土基础由总承包完成。
（5）除分包桥架内的防火封堵或封堵由各分包各自完成外，其余外部（套管）水泥封堵（如管道洞口、风管洞口等）均由总承包完成。
三、总承包与公共部位装修分包施工的界面划分（1）地面、顶面预留孔、洞或槽（安装管线完成后的孔、洞）吊洞由总承包单位施工完成（精装修自身工作范围内部分除外）。

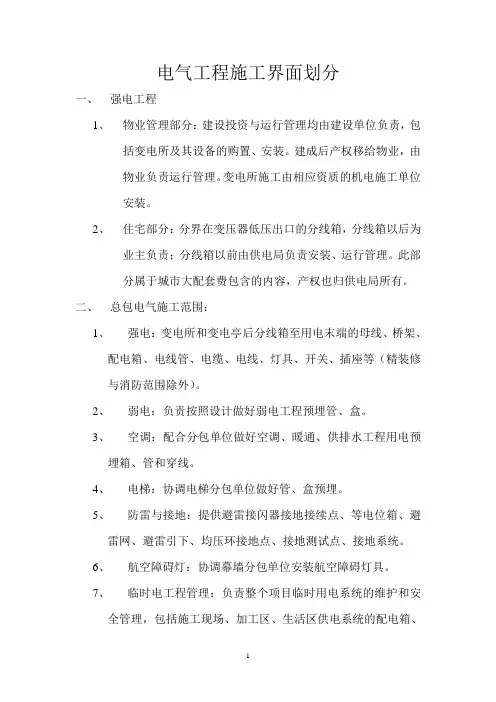

电气工程施工界面
电气工程施工界面划分一、强电工程1、物业管理部分：建设投资与运行管理均由建设单位负责，包括变电所及其设备的购置、安装。
建成后产权移给物业，由物业负责运行管理。
变电所施工由相应资质的机电施工单位安装。
2、住宅部分：分界在变压器低压出口的分线箱，分线箱以后为业主负责；分线箱以前由供电局负责安装、运行管理。
此部分属于城市大配套费包含的内容，产权也归供电局所有。
二、总包电气施工范围：1、强电：变电所和变电亭后分线箱至用电末端的母线、桥架、配电箱、电线管、电缆、电线、灯具、开关、插座等（精装修与消防范围除外）。
2、弱电：负责按照设计做好弱电工程预埋管、盒。
3、空调：配合分包单位做好空调、暖通、供排水工程用电预埋箱、管和穿线。
4、电梯：协调电梯分包单位做好管、盒预埋。
5、防雷与接地：提供避雷接闪器接地接续点、等电位箱、避雷网、避雷引下、均压环接地点、接地测试点、接地系统。
6、航空障碍灯：协调幕墙分包单位安装航空障碍灯具。
7、临时电工程管理：负责整个项目临时用电系统的维护和安全管理，包括施工现场、加工区、生活区供电系统的配电箱、线缆安装、给各分包单位配电（二级箱配出）及管理。
三、弱电专业总包：负责明晰各弱电子项分包内容、分界及管理：1、通信及综合布线2、有线电视3、可视对讲与门禁4、视频监控5、楼宇自控BMS6、公共广播兼消防广播7、火灾报警与消防联动8、停车场收费管理系统9、电子巡更系统10、公共显示及多媒体查询系统11、室内移动信号全覆盖系统12、远程抄表系统13、无线对讲系统弱电专业总包负责弱电工程范围内设备安装、桥架安装穿线缆、系统调试。
完成精装修范围内弱电工程设备箱安装，负责穿线（电缆）及面板安装（管盒除外）。
负责与相关管理部门沟通衔接验收（如通信、有线电视、公安机关等）。
㈠、有线电视分包：由有线电视审图后（17元/点），从有线电视一号箱开始，由有线电视专业施工单位施工。
负责敷设管路穿线、安装设备及用户终端。
工程界面划分
工程界面划分本文详细说明了工程总分包施工界面的三大部分划分。
第一部分是总承包范围外各专业承包工程内容，包括铝合金门窗、阳台及空调铝合金栏杆、幕墙、钢结构雨棚、汽车坡道、自行车坡道雨棚工程、外墙涂料、真石漆工程、入户门厅、标准层电梯厅等公共部位精装修工程、进户门安装工程、耐磨地坪工程、交通标识工程、人防门、人防设备安装工程、太阳能设备及安装工程、不锈钢水箱及安装工程、电梯设备及安装工程、消防工程、智能化工程和钢结构工程。
第二部分是总包与专业分包施工界面划分，总包单位应完成除以上专业承包工程范围外的所有建筑、结构、给排水、电器、暖通及基坑围护施工图中的所有工作内容。
第三部分是总包施工图以外直接发包的内容，包括景观工程、市政工程、标识标牌工程、夜景照明工程、自来水工程、供电工程、管道煤气工程、电信工程、有线电视工程、住宅家用中央空调工程、立体车库和游泳池水处理系统工程。
对于第一部分中的铝合金门窗、栏杆、百叶工程，总包单位应预留洞口并完成周边墙面的粉刷和内外墙装饰，同时还需要负责防雷预埋件的埋设。
对于幕墙、钢雨棚工程和单元门，总包单位需要预埋铁件并进行处理，对幕墙防雷设计的防雷预埋件也需要进行埋设。
底层玻璃幕墙的收口也由总包负责。
总的来说，本文详细列举了各种工程的施工内容和责任划分，为工程总分包施工提供了指导。
1）总包单位负责按照建筑、结构施工图在室外地坪以上的建筑立面上预留幕墙、钢雨棚洞口，专业承包单位完成幕墙、钢雨棚安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰；总包尚需负责对幕墙、钢雨棚防雷设计的防雷预埋件埋设到位；2）总包单位负责按照建筑、结构施工图在底层入户门厅位置预留单元门洞口，专业承包单位完成单元门安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰；3）总包单位负责按照建筑、结构施工图在汽车坡道及自行车坡道顶预留钢结构雨棚洞口，专业承包单位完成钢结构雨棚安装，总包单位对洞口周边墙面进行粉刷、内外墙装饰。
(完整版)施工阶段施工段工作界面划分
卫生间
抹灰并找平完成(达到铺贴施工条件）
有吊顶的部位抹灰做至吊顶底面以上200mm（具体部位详精装修图纸）；瓷砖面层及管井检查口盖板由精装分包施工.（注：不同材料部位交接处抹灰前需挂网）包管井，预留检查口由精装分包施工
――
甲供材，由精装修公司进行安装，洗手盆及盆柜由业主指定分包施工
二、公共安装部分：序号ຫໍສະໝຸດ 部位总包及指定分包完成界面
精装修完成界面
备注
电梯
总包确定标准层水平线后电梯公司装踏板和门，总包负责塞缝
装踏板和门安装完毕进行贴砖并按电梯公司要求预留召唤箱孔洞
消防楼梯电系统
完成建筑电气预留预埋，原预埋灯、开关底盒及线管移交给装修公司
负责敷设照明线路、安装灯具及感应开关；消防疏散指示及应急照明系统线路敷设、插座面板、灯具安装
消防疏散指示及应急照明系统线路敷设、插座面板、灯具安装由消防施工单位负责
电梯前室电系统
原预埋灯、开关底盒及线管移交给装修公司
负责所有照明系统线路敷设，插座面板、灯具、开关安装
消防疏散指示及应急照明系统线路敷设，插座面板、灯具安装由消防施工单位负责
卫生间防水及保护层（达到回填料的条件）、地砖面层、回填料由精装修分包单位施工
电梯前室、外走廊
做完混凝土板，预留找平层及铺设地板高度(待定)
电梯前室、外走廊地板由精装修分包单位负责
消防楼梯
做完混凝土板，预留找平层及铺设地砖高度（待定）
完成找平及防滑条铺贴
2
墙面
厂房、办公室、走道等
工程施工电气图纸讲解大全
工程施工电气图纸讲解大全工程施工电气图纸是指工程施工中所需的电气系统的设计图纸，是电气设计师根据工程需要绘制的一种图纸。
它包括电气系统的所有线路、电气设备的布置位置、电气设备的连接方式、配电箱的位置等信息。
电气图纸的内容丰富，复杂，需要专业知识和丰富的经验才能绘制出合格的电气图纸。
电气图纸的种类工程施工电气图纸可以分为主要为布线图、设备布置图、回路图、接线图等四类。
1. 布线图布线图是电气系统中最为基本的一种图纸，它显示了不同电气设备之间的连接方式，包括主要设备之间的电缆连接方式，设备到配电箱的连接方式等。
通过布线图可以清晰的了解电气系统的整体布置方式以及设备之间的连接关系，是电气系统的基础。
2. 设备布置图设备布置图显示了电气设备在工程中的布置位置，包括各种电气设备（如配电箱、开关箱、插座等）的安装位置和数量，通过设备布置图可以清晰的了解各种电气设备在工程中的布置情况，为施工提供了便利。
3. 回路图回路图是电气系统中的重要图纸，它显示了电气系统中的各种电路连接方式，通过回路图可以清晰的了解电气系统的电路设计和连接方式，是电气系统中不可或缺的一种图纸。
4. 接线图接线图显示了电气系统中各种设备的接线方式，包括设备的接线端子位置，接线方式，电缆的规格等信息，通过接线图可以清晰的了解电气系统中各种设备的接线方式，为施工提供了便利。
电气图纸的绘制要求1. 电气图纸的内容要准确：电气图纸是施工的依据，要求图纸上的内容准确无误，电气设计师需要严格的设计和检查，确保绘制出的电气图纸内容准确。
2. 电气图纸的标准化：电气图纸要符合相关的标准和规范要求，包括绘制尺寸、图纸格式、图纸编号等，要求图纸规范化，以便施工人员能够准确有效的进行施工工作。
3. 电气图纸的清晰化：电气图纸上的内容要求清晰可辨认，包括线路、设备、连接方式等信息，要求图纸上的信息清晰，便于施工人员的理解和操作。
4. 电气图纸的完整化：电气图纸应该包括电气系统的所有内容，包括各种图纸之间的关联性，要求图纸内容完整，不遗漏任何细节信息。
界面划分
消防分包 消防分包 消防报警及联动控 制系统（含消防广 播）
总包
消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包 消防分包
防火卷帘门
防火卷帘门
消防分包 消防分包 消防分包 消防分包
注：“√”栏表示选中的相关承包商负责执行对应条款内பைடு நூலகம்。
施工界面划分（电气工程）
室内弱 界面 电工程 有线电视及 卫星电视系 统 完成面 完成单位 有线电视分包 有线电视分包 有线电视分包 有线电视分包 电梯分包 电梯分包 消防分包 电梯分包 电梯分包 电梯监控 弱电分包 电梯分包 弱电分包 弱电分包 电梯分包 总包 总包 总包 总包 总包 总包 总包 总包 明装有线电视TV箱安装 机房有线电视及卫星机房设备安装调试、等电位连接 有线电视及卫星电视线缆敷设，放大器、分支分配器等设备安装。 有线电视穿线、面板安装。 电梯运行信号控制线引至电梯控制箱 自轿厢电梯归首信号及其他消防控制线引至电梯控制箱并预留通讯接口 电梯归首信号及其他消防控制线由电梯控制箱引至控制中心 三方通话控制线自轿厢引至电梯控制箱 电梯闭路监视电缆引至电梯控制箱 电梯闭路监视电缆由电梯控制箱引至控制中心 电梯轿厢摄像机安装位置开孔 电梯运行信号控制线由电梯控制箱引至控制中心 三方通话通讯线由电梯控制箱引至控制中心 梯控读卡器安装、调试；输出控制模块安装、调试；输出控制模块与电梯控制线接驳 电梯归首信号及其他消防控制线预埋管敷设 工作内容
10KV电缆工程
施工界面划分（电气工程）
界面 完成单位 电气－动力、照明 总包 专业分包 专业分包 专业分包 景观照明工程 专业分包 专业分包 专业分包 专业分包 专业分包 总包 总包 精装分包 总包 总包 总包 照明、动力系统 总包 供电局安装单位 总包 总包 总包 总包 总包 总包 总包 总包 总包 防雷接地系统 总包 幕墙分包 幕墙分包 总包 电气－电梯 电梯分包 电梯分包 电梯分包 总包 总包 电梯 总包 总包 总包 总包 总包 总包 电梯分包 提供全部电梯设备及材料，电梯安装调试（包括设备接地），提供电梯井道内用于电梯设备安装的脚手架。 电梯设备及系统调试、验收。 按施工进度要求完成“临时用于施工的电梯”安装，并进行施工运行期电梯维护、运行管理。 精装区“临时用于施工的电梯”轿厢内施工防护。 非精装区“临时用于施工的电梯”轿厢内施工防护。 提供并敷设“临时用于施工的电梯”电源电缆。 电梯井道照明、插座管线敷设，安装。 井道及机房土建及通风施工,机房电源和照明/插座系统施工。 井道接地汇流排施工。 电梯井道预埋件、承重樑及吊环施工。 电梯电源电缆引至电梯电源柜/箱 电梯电源柜/箱至电梯控制箱电缆敷设及接驳 景观照明电源出楼管及其他电气出楼管完成至室外1.5m并做好封堵 景观照明电源自楼内配电箱预留回路接驳 景观照明出墙管接驳及敷设室外照明管道、线缆，室外景观配电箱安装。 安装室外景观灯具。 所有专业室外配电箱式样、颜色、安装工艺等进行统一设计 室外景观照明、动力系统调试。 泛光照明工程设备及材料供应、安装、调试。 泛光照明系统设计 泛光照明电源管自出墙预埋管接驳及配电箱电源敷设、接驳 自管变配电室低压配电柜出线接驳及以下低压配电干线系统工程、动力及照明工程。 配电干线至末端配电箱。 精装范围：照明及插座末端设备。照明配电箱下口所有电气管路、线缆、灯具、面板安装。 地下室、设备机房（配电室、电信机房、消防控制中心、电梯机房、有线电视机房、各水泵房、热力站等）服务用房、商 业及楼梯间等公共区域非精装范围照明、开关及插座、接地系统施工及调试。 完成至风机、污水泵、给水泵、消防泵、补水泵等公用动力设备电源接驳（包含电源管线敷设、控制箱安装、设备连线及 单机调试等）。 中水机房、热力机房、锅炉房电源引入机房内电源控制柜。 疏散指示照明系统施工、调试 磁卡电表安装（供电局指定单位） 户内配电箱、卫生间等电位箱安装、接地盒预埋 （除精装区域外）户内所有强电线管、线盒预埋，照明及插座穿线，空调主机电源穿线，等电位接地线敷设，调试。 卫生间设备等电位连接 精装灯具及开关、插座面板安装 户内精装区域线管改动 户内精装区域等电位末端设备连接及管线敷设 首层楼板以下（含首层楼板）防雷、接地系统（包括设备机房保护接地系统预留） 首层底板以上防雷、接地系统 强弱电井、设备机房保护接地系统 外窗、幕墙接地埋件 外窗接地连接 幕墙接地连接 防雷、接地系统测试 完成面 工作内容
