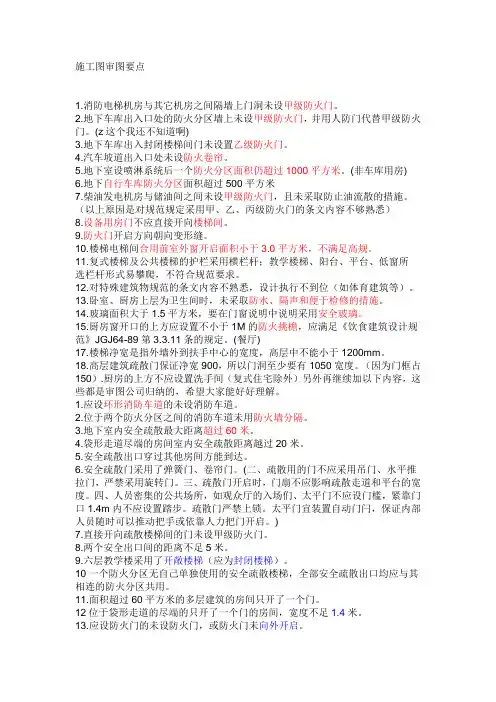

施工图审图要点1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。
(z这个我还不知道啊)3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。
(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。
（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。
13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。
14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。
(餐厅)17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。
18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。
（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2.位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过60米。
4.袋形走道尽端的房间室内安全疏散距离越过20米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。
(二、疏散用的门不应采用吊门、水平推拉门，严禁采用旋转门。
三、疏散门开启时，门扇不应影响疏散走道和平台的宽度。
四、人员密集的公共场所，如观众厅的入场们、太平门不应设门槛，紧靠门口1.4m内不应设置踏步。
疏散门严禁上锁。
太平门宜装置自动门闩，保证内部人员随时可以推动把手或依靠人力把门开启。
)7.直接开向疏散楼梯间的门未设甲级防火门。
8.两个安全出口间的距离不足5米。
9.六层教学楼采用了开敞楼梯（应为封闭楼梯）。
10一个防火分区无自己单独使用的安全疏散楼梯，全部安全疏散出口均应与其相连的防火分区共用。
11.面积超过60平方米的多层建筑的房间只开了一个门。
12位于袋形走道的尽端的只开了一个门的房间，宽度不足1.4米。
13.应设防火门的未设防火门，或防火门未向外开启。
14.安全疏散楼梯间与相邻房间的窗间墙，或防火墙两侧的窗间墙，或连体住宅不同单元相邻两户之间的窗间墙宽充不足2米。
15.连体的高层塔式住宅（或称单元式住宅）既未设防烟楼梯间和消防电梯，也未从第10层起在相邻连通阳台或凹廊。
16.设备用房的门直接开向疏散楼梯间。
17.疏散楼梯间的前室布置了其他小房间且将门开向前室。
18.与地下室相通的疏散楼梯下到一层时未做设门分隔等措施。
1.12层住宅仅设一部电梯2.裙房的疏散楼梯下一层时未能直接通向室外，而是通过非扩大前室的营业厅后才能通室外。
3.消防电梯未下到地下室，或消防电梯未设前室；防烟楼梯间未设前室。
4.消防登高面面宽不足，或消防登高面无安全出口。
5.消防登高面的道路坡度大于2%，或转弯半径小于12米。
6商场内的空调机房门直接开向商场。
（这条我不认同，不知各位有何意见）7.栏杆高度、构造做法不符合规范要求；低于0.9米的窗台未设防护栏（这条我再提醒：如果是公建，大于0.8米高差就要做了）8.公共卫生间未设前室。
9卫生间设在下层住户居室的直接上方。
10公共卫生间、公建、住宅的主要出入口缺无障碍设计，与无障碍通道相连的入口大门只设弹簧门，未设平开门。
11.彩用了国家和地方禁止使用的产品材料---实心粘土砖12.指定建筑设备----电梯的品牌厂家。
说明：1.不仅是电梯，所有的设备设计院都不能把厂家名字写在上面，大家可以看设计勘察管理法规则，罚款达到30万元，这条没错！！！再说句，没错！！！2.设备用房门不能直接开向梯间，见高规：6.2.5.1 楼梯间及防烟楼梯间前室的内墙上，除开设通向公共走道的疏散门和本规范第6.1.3条规定的户门外，不应开设其它门、窗、洞口。
防火规范有个精神，大家就记着，就是楼梯间和前室间只能开疏散门，别的门都别设，是不应，很重要，所以设备用房只要求有直接对外出口，当然是通过公共过道了,不能穿套，我认为是这样理解，不认同的跟贴！！！再写几条都是和设计深度有关：1.总平面图未表示环境及其功能。
未标注建筑间距，未注明各种出入口的位置（主入口，次入口、地下车库出入口、人防主、次入口等），未注明消防登高面的位置，示标注道路宽度和转弯半径。
未注明退后红线的尺寸。
2.一层平面漏画指北针。
3.缺必要的节点详图（如外墙、电梯井），或有详图但详图不详，无滴水线、无细部尺寸、无材料名称及构造做法等，详图无反索引4.平面分段定位尺寸标注不全，楼地面标高标注不全。
5.室内门未编号，剖面图中的室内门窗未标高度。
6.剖面图未标建筑总高度尺寸。
7.位于电梯旁的卧室未作隔声处理，椭圆形的教室未考虑声学处理措施。
8.漏标房间名称、标高、未说明外门窗抗风压、水密性、气密性及隔声等性能要求，漏注明防水的抗渗等级，未说明采用安全玻璃。
9.缺少必要的放大平面图（如剧院的池座、楼座平面放大图）10.立面图未注明材料的名称和颜色。
11.缺必要的计算书（如建筑面积、视线、声学、卫生洁具、热工与节能等）或计算安不规范、不符合要求。
12轻质砌块墙体仍采用红砖墙体的图例。
仍采用普通水泥砂浆砌筑砌块。
13栏杆高度未从可踏面处起算。
14人防抗爆隔墙及挡墙，战时封堵材料不符合03年的新规定。
15坡屋顶建筑高度计算与确定不符合有关规定，以至高层建筑当多层建筑来设计。
16平、立、剖和大样对不上，图纸目录和图纸对不上。
17热工与节能、隔声设计意识淡薄，未提上日程。
条文之外的其它问题序号讨论内容掌握原则1 多层公共建筑封闭楼梯间可不采用防火门吗？现行防火规范不要求设防火门。
2 顶层为三层跃层住宅，是否也可不计层数？当顶层为两层跃层住宅，可按一层计层数（注：规划层数仍为两层）；当顶层跃层住宅超过二层或跃层住宅不处于顶层时，按自然层计层数。
3 住宅阳台栏杆当采用安全玻璃做护栏材料，阳台栏杆的水平荷载承受力如何保证？5-6厚的安全玻璃是否具有安全的防护能力。
按《建筑玻璃应用技术规程》“JGJ113-2003”第6.2.5条规定执行。
4 综合楼内出现一层或整个建筑的1/2为宿舍，是否要进行节能设计？根据JGJ75-2003“夏热冬暖地区居住建筑节能设计标准”规定，宿舍部份应进行节能设计。
5 摩托车库的防火标准、要求不够明确。
摩托车库应按机动车库执行。
6 “高规”第5.5.3条“变形缝构造基层应采用不燃烧材料”填塞，该条文是否适用于“低规”？该条文原则上适用于“低规”，不论“高规”还是“低规”，上下层是两个防火分区时，楼板变形缝应严格采取防火隔断措施和耐火极限要求。
7 住宅顶层跃层最多能跃几层，有什么限制？最多能跃几层原则上没限制，但住宅户内最远点到户门的疏散距离应符合防火规范要求。
8 小开间店面内带夹层，夹层使用功能为仓库、办公、卧室，是否可行？如果办公、卧室、仓库由店主自己使用，原则上是可以的。
9 目前尚无高等院校建筑及摩托车库、教堂等有关规范，设计与审查应如何把握？可以参照其他相关规范执行。
10 建筑高度超过24m，底层单间店面、停车位等，是否判为高层建筑？如何界定综合楼与商住楼的性质？若底层是店面和停车位等，上部是住宅，应定性为住宅建筑，并按层数确定是否为高层建筑。
界定综合楼与商住楼的性质应按规范来划分。
11 商住楼底层商店带夹层，如何界定夹层面积多大不计层数？底层店面夹层的面积不超过店面面积的50%，夹层不计层数。
12 小企业、小工厂混建的三合体：底层车间、二层仓库、三层办公是否可合建一幢？并以自然层独立的防火分区，共用封闭疏散楼梯间是否可行？根据规范，不应建造此类“三合体”厂房。
13 住宅小区宅间小路是否设计盲道、轮椅坡道等无障碍设施？原则上应按规范执行。
14 GB50038-94（03年版）“人民防空地下室设计规范”3.4.3条第2款……应设防倒塌棚架，与3.4.2条“钢筋混凝土结构，不考虑震倒塌影响”，说法不一致，如何理解？应按3.4.3条第2款设防倒塌棚架，也可以临战时再搭建。
15 由于JGJ50-2001仅规定居住区人行道纵坡要求，未规定其他基地（或站前广场）的人行道纵坡要求，是否可参照前者规定？根据规范要求，其他基地人行道纵坡可以参照居住区的人行道执行。
16 公共建筑电梯机房门朝向上人屋面，该门是否可不用乙级防火门？可以不用乙级防火门。
17 乡、村中小学未设电梯，残疾学生仍无法上课，又不可能集中底层上课，如何解决？根据规范中小学属于无障碍设计范围，应按规范设计到位，垂直交通，若“硬件”不足，可用“软件”来补充。
18 两个疏散出口（楼梯）之间，另有一条尽端式走廊，应如何计算疏散距离？按建筑设计资料集（第二版）第一册第112页图4计算。
19 仓库建筑的货梯井道门为乙级防火门，厂房的货梯是否亦同？“低规”第4.2.9条仅适用于库房。
20 厂房车间的生产火灾危险性类别的划分在方案阶段是否应有消防部门的认可意见？应由消防部门进行确认。
21 别墅室内停车库与本层是否要设防火门？别墅停车库数量较少，而且只供自家使用，可以不设防火门。
22 带电梯住宅的电梯候梯厅净深度是否要保证1800？根据规范要求，当设有无障碍电梯时侯梯厅深度应不小于1800。
23 坡地建筑一边＞24m，另一边＜24m，按“高规”还是按“低规”设计？应按消防车道可到达的，并有直通室外楼梯出口的位置来计算建筑高度。
24 营业厅的疏散宽度，能否参见厦门地区放宽设计？原则上按规范执行，能否放宽要求应经当地消防部门同意。
25 坡顶阁楼的使用空间审图时如何掌握，图纸上不做功能用房，但实际使用都做为功能房用。
根据施工图按规范进行审查。
26 建筑设计说明与大样图或套用标准图不一致应如何处理？当图纸前后有矛盾时，应要求设计人员进行修改。
27 住宅室内复式楼梯往往标注甲方自理，是否要套用或设计到位？住宅户内小楼梯若未设计到位，标注甲方自理时也应按规范在图中注明相关要求。
28 单身公寓如何界定其建筑类别，只设“操作台”无厨房间是否违反“强条”？单身公寓只设“操作台”时，可以视为不是厨房，只是用电炉加热食品。

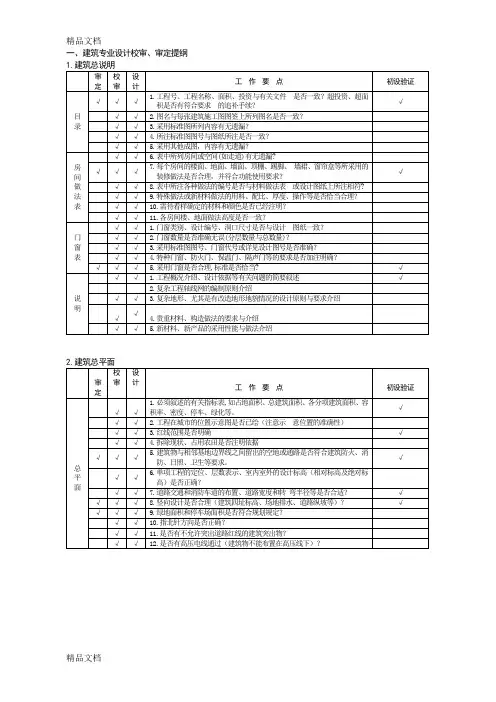

(整理)审定、校审提纲.
√
5.采用其他成图，内容有无遗漏？
房间做法表
√
√
6.表中所列房间或空间(如走道)有无遗漏?
√
√
√
7.每个房间的楼面、地面、墙面、顶棚、踢脚、墙裙、窗帘盒等所采用的装修做法是否合理，并符合功能使用要求？
√
√
√
8.表中所注各种做法的编号是否与材料做法表或设计图纸上所注相符?
√
√
9.特殊做法或新材料做法的用料、配比、厚度、操作等是否恰当合理？
大纲要求√
疾病成本法和人力资本法是用于估算环境变化造成的健康损失成本的主要方法，或者说是通过评价反映在人体健康上的环境价值的方法。√
1.必须叙述的有关指标表,如占地面积、总建筑面积、各分项建筑面积、容积率、密度、停车、绿化等。
√
√
√
2.工程在城市的位置示意图是否已绘（注意示意位置的准确性）
√
√
3.红线范围是否明确
√
√
√
4.与安全有关部位(如防水、防火、抗震、防腐蚀等是否合理并符合规范要求，吊顶及悬挂构件是否安全可靠，隔音、保温、节能、防结露处理是否有效等)应重点核对。屋顶檐口挂瓦要有安全措施。玻璃幕墙、干挂石材时的埋件设计图是否交待清楚，注意不能留有隐患或后患。
√
√
√
5.与人体活动有关部位（如楼梯踏步的高度、宽度、一跑的步数；楼梯梁是否碰头、扶手高度及栏杆垂直杆件净距、梯井的安全措施、卫生间布置）是否合理应重点核对。
√
√
5.新材料、新产品的采用性能与做法介绍
1.建设项目环境影响评价分类管理的原则规定2.建筑总平面
2）应用环境质量标准时，应结合环境功能区和环境保护目标进行分级。审定
校审

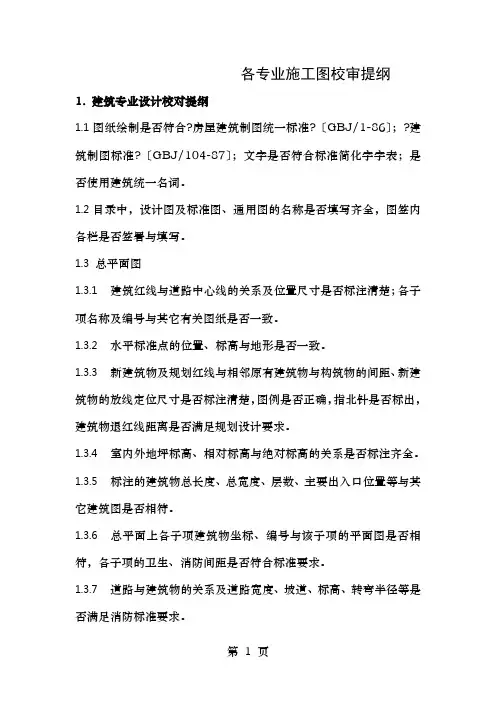

各专业施工图校审提纲
各专业施工图校审提纲1. 建筑专业设计校对提纲1.1图纸绘制是否符合?房屋建筑制图统一标准?〔GBJ/1-86〕；?建筑制图标准?〔GBJ/104-87〕；文字是否符合标准简化字字表；是否使用建筑统一名词。
1.2目录中，设计图及标准图、通用图的名称是否填写齐全，图签内各栏是否签署与填写。
1.3总平面图1.3.1建筑红线与道路中心线的关系及位置尺寸是否标注清楚；各子项名称及编号与其它有关图纸是否一致。
1.3.2水平标准点的位置、标高与地形是否一致。
1.3.3新建筑物及规划红线与相邻原有建筑物与构筑物的间距、新建筑物的放线定位尺寸是否标注清楚，图例是否正确，指北针是否标出，建筑物退红线距离是否满足规划设计要求。
1.3.4室内外地坪标高、相对标高与绝对标高的关系是否标注齐全。
1.3.5标注的建筑物总长度、总宽度、层数、主要出入口位置等与其它建筑图是否相符。
1.3.6总平面上各子项建筑物坐标、编号与该子项的平面图是否相符，各子项的卫生、消防间距是否符合标准要求。
1.3.7道路与建筑物的关系及道路宽度、坡道、标高、转弯半径等是否满足消防标准要求。
1.4门窗表中编号、型号、尺寸、数量是否与平面图相符，特殊用途的门窗〔如消防门窗〕是否明确标注。
1.5平面图1.5.1各层平面图〔包括夹层、地下室平面〕是否齐全并按顺序编制。
1.5.2平面图分段绘制时，是否绘有组合平面示意图，并标清相应的轴线关系。
1.5.3三道尺寸线、轴线编号、内外墙厚度及墙体与轴线的关系，柱断面，各种管井、变形缝、隔断、墙体预留孔洞的尺寸是否标注清楚，门窗洞口的定位与编号是否注明。
1.5.4详图索引是否正确。
1.5.5所注的标高〔包括楼地面、阳台、挑台、挑檐、楼梯平台、台阶等〕、平面高差线位置、房间名称以及门的开启方向是否正确。
1.5.6首层平面的剖切线是否按规定剖到需要表达的部位，首层平面是否标注指北针。
1.5.7屋顶平面图中，排水口位置与排水坡道、坡向、起点标高、出屋面的烟囱及屋面检查孔是否绘制齐全，定位尺寸是否标明。

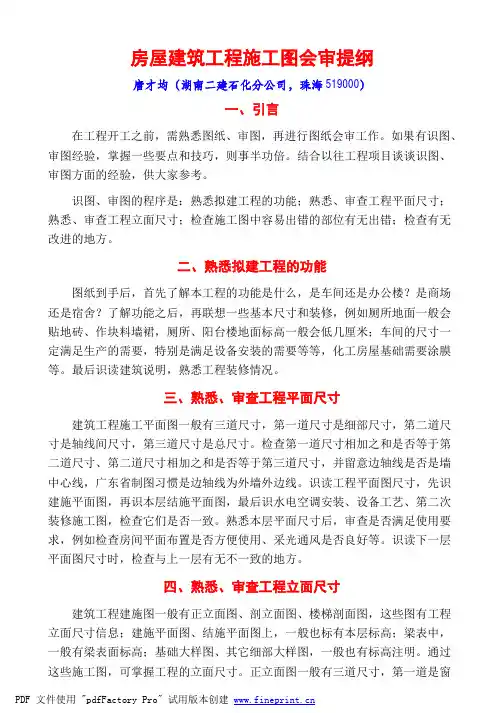

房屋建筑工程施工图纸会审提纲
房屋建筑工程施工图会审提纲唐才均（湖南二建石化分公司，珠海519000）一、引言在工程开工之前，需熟悉图纸、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点和技巧，则事半功倍。
结合以往工程项目谈谈识图、审图方面的经验，供大家参考。
识图、审图的程序是：熟悉拟建工程的功能；熟悉、审查工程平面尺寸；熟悉、审查工程立面尺寸；检查施工图中容易出错的部位有无出错；检查有无改进的地方。
二、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等，化工房屋基础需要涂膜等。
最后识读建筑说明，熟悉工程装修情况。
三、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
四、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
建筑图纸审查汇总(审图公司)
施工图审图要点1.消防电梯机房与其它机房之间隔墙上门洞未设甲级防火门。
2.地下车库出入口处的防火分区墙上未设甲级防火门，并用人防门代替甲级防火门。
(z这个我还不知道啊)3.地下车库出入封闭楼梯间门未设置乙级防火门。
4.汽车坡道出入口处未设防火卷帘。
5.地下室设喷淋系统后一个防火分区面积仍超过1000平方米。
(非车库用房)6.地下自行车库防火分区面积超过500平方米7.柴油发电机房与储油间之间未设甲级防火门，且未采取防止油流散的措施。
（以上原因是对规范规定采用甲、乙、丙级防火门的条文内容不够熟悉）8.设备用房门不应直接开向楼梯间。
9.防火门开启方向朝向变形缝。
10.楼梯电梯间合用前室外窗开启面积小于3.0平方米，不满足高规。
11.复式楼梯及公共楼梯的护栏采用横栏杆；教学楼梯、阳台、平台、低窗所选栏杆形式易攀爬，不符合规范要求。
12.对特殊建筑物规范的条文内容不熟悉，设计执行不到位（如体育建筑等）。
13.卧室、厨房上层为卫生间时，未采取防水、隔声和便于检修的措施。
14.玻璃面积大于1.5平方米，要在门窗说明中说明采用安全玻璃。
15.厨房窗开口的上方应设置不小于1M的防火挑檐，应满足《饮食建筑设计规范》JGJ64-89第3.3.11条的规定。
(餐厅)17.楼梯净宽是指外墙外到扶手中心的宽度，高层中不能小于1200mm。
18.高层建筑疏散门保证净宽900，所以门洞至少要有1050宽度。
（因为门框占150）.厨房的上方不应设置洗手间（复式住宅除外）另外再继续加以下内容，这些都是审图公司归纳的，希望大家能好好理解。
1.应设环形消防车道的未设消防车道。
2.位于两个防火分区之间的消防车道未用防火墙分隔。
3.地下室内安全疏散最大距离超过60米。
4.袋形走道尽端的房间室内安全疏散距离越过20米。
5.安全疏散出口穿过其他房间方能到达。
6.安全疏散门采用了弹簧门、卷帘门。
(二、疏散用的门不应采用吊门、水平推拉门，严禁采用旋转门。

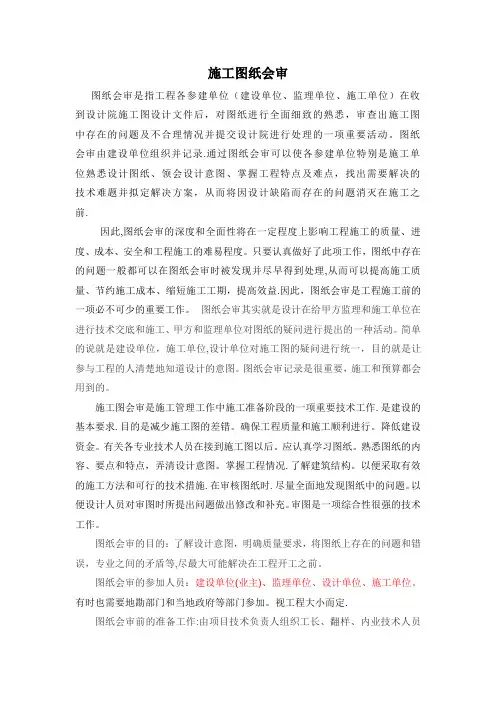

施工图纸会审(教案)

施工图纸会审图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录.通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前.因此,图纸会审的深度和全面性将在一定程度上影响工程施工的质量、进度、成本、安全和工程施工的难易程度。
只要认真做好了此项工作，图纸中存在的问题一般都可以在图纸会审时被发现并尽早得到处理,从而可以提高施工质量、节约施工成本、缩短施工工期，提高效益.因此，图纸会审是工程施工前的一项必不可少的重要工作。
图纸会审其实就是设计在给甲方监理和施工单位在进行技术交底和施工、甲方和监理单位对图纸的疑问进行提出的一种活动。
简单的说就是建设单位，施工单位,设计单位对施工图的疑问进行统一，目的就是让参与工程的人清楚地知道设计的意图。
图纸会审记录是很重要，施工和预算都会用到的。
施工图会审是施工管理工作中施工准备阶段的一项重要技术工作.是建设的基本要求.目的是减少施工图的差错。
确保工程质量和施工顺利进行。
降低建设资金。
有关各专业技术人员在接到施工图以后。
应认真学习图纸。
熟悉图纸的内容、要点和特点，弄清设计意图。
掌握工程情况.了解建筑结构。
以便采取有效的施工方法和可行的技术措施.在审核图纸时.尽量全面地发现图纸中的问题。
以便设计人员对审图时所提出问题做出修改和补充。
审图是一项综合性很强的技术工作。
图纸会审的目的：了解设计意图，明确质量要求，将图纸上存在的问题和错误，专业之间的矛盾等,尽最大可能解决在工程开工之前。
图纸会审的参加人员：建设单位(业主)、监理单位、设计单位、施工单位。
有时也需要地勘部门和当地政府等部门参加。
视工程大小而定.图纸会审前的准备工作:由项目技术负责人组织工长、翻样、内业技术人员等全面熟悉图纸,并进行自审，对图纸上存在的问题、错误、矛盾等进行汇总，以备会审时向设计单位提出。
建筑专业施工图审查要点及常见问题解析..教学提纲
车位布置太乱，不合理， 应优化，调整柱网
深圳科技广场(李朗路）施工图
以塔楼柱边 线为基线排 车位，按规 范5.5车道设 置，可增设 32个车位， 调整后车库 轮廓无需扩 大。
地库行车道6.8不 合理，太浪费
地库设计三步曲： 落塔楼柱 排车位
布地库柱网
深圳科技广场(李朗路）施工图
不可能实现的停 车位，
深圳宝吉一期+0.00以下地库
人防图纸设计说明门窗表中GHSFM6025（6） 樘数与地库图纸中的尺寸、大小、编号不符
深圳宝吉一期+0.00以下地库
无障碍坡道应 调整位置，此 处与商铺的门 打架
门太多了
深圳宝吉一期+0.00以下地库
1.左侧的车道与集中商业的分隔 墙仅有3.77m，无法停车。 2.为何设公共卫生间，如是地库 配套，则无需设这么大。
深圳宝吉四期扩初及施工图
住宅裙楼底部商业 应按商业网点设计， ≤300平米无需设两 个门，应调整
商 铺 分 隔 不 合 理
柱子可取消
柱子移位
深圳宝吉四期扩初及施工图
柱移至此处
柱取消
柱取消后跨度才 8.1米
深圳宝吉四期扩初及施工图
建议调整社区居委会、社区服务站、消 防控制室等占用商业的位置，以达到商 业布置最大化
深圳宝吉一期+0.00以下地库
双车道宽度 达8.5浪费, 不合理。
坡道应按15% 设计，以节纸 成本
坡道出入口处的防 火卷帘不应设置在 排水沟处，应错开
深圳宝吉一期+0.00以下地库
红框范围均无 需做双层板
取消地下二层坡道外 围挡土墙及底板做法， 直接采用坡道斜板及 侧墙做为外围护结构， 以降低成本
施工图校对及审核提纲
设计项目校对与审核提纲不同防火分区的墙应为耐火极限3小时的防火墙和甲级防火卷帘及门窗，楼板屋面1。
5~1 外墙（非承重)1 窗间墙高1。
2m或防火挑檐宽1.0m需要用耐火极限不低于2h的不燃烧体隔墙，1.5h楼板,甲乙级防火门的位置：●疏散楼梯间●地下室，半地下室共用楼梯间时与地上部分连通部位●设置在仓库内的货梯井道，消防电梯●消防控制室，自动灭火系统的设备室，通风机房，空调机房，消防水泵房●居住部分与非居住部分●剧院后台的辅助房间●一二级耐火等级建筑的门厅●除住宅外，其他建筑内的厨房●舞台下面的灯光操作室及可燃物储藏室(大部分库房均有可燃物)消防登高面至少一个长边或周长长度的1/4且不小于一个长边，裙房高度小于等于5m，进深小于等于4m,必须设有直通室外的楼梯或直通楼梯间的出口.疏散楼梯疏散楼梯在出口层（不一定是首层）需要分隔去下层的楼梯,并设置门直通室外。
最小净距应大于等于1。
1m（多层) 1。
2m（高层）。
1.3（医院病房）1。
65(医院及疗养院主楼梯）1.4(商店及影剧院）剧院注明楼座后排及楼座的最大俯角。
水平视角门窗公建外窗的可开启面积不应小于窗面积的30％。
幕墙可开启面积不应小于幕墙面积的10%（广东)外窗的可开启面积不应小于窗面积的30％;透明幕墙应具有可开启部分或设有通风换气装置。
(公共建筑节能）平开窗开启扇净宽不宜大于0。
6m，净高不宜大于1。
4m，推拉窗开启扇净宽不宜大于0.9,净高不宜大于1。
5m。
隔热铝合金门窗应采用LOW—E中空玻璃或三玻中空玻璃。
低于900的窗应采取护窗措施,详图，门窗表应表达，防火门窗也应表达变形缝核实选用位置，避免室内的室外用。
非住宅类居住建筑：老年人建筑，幼儿园，托儿所,职工宿舍、学生宿舍酒店,酒店式公寓是公建公建节能采取措施后比未采取措施前总能耗应减少50%。
栏杆人员密集场所的台阶高度大于700，应采取防护措施.临空窗台小于800，（住宅900），应采取防护措施通风开口生活工作的房间通风开口有效面积不应小于该房间地板面积的1/20。
建筑施工图审查要点总结
建筑施工图审查要点总结一、背景介绍建筑施工图审查是建筑工程进行施工前必须经过的重要环节。
审查施工图可以确保施工符合设计要求、符合相关规范和标准，并提前发现并排除施工隐患，从而保障建筑工程的质量和安全。
本文将对建筑施工图审查的要点进行总结，以帮助审查人员更好地进行施工图审查工作。
二、施工图审查要点1. 设计文件的一致性审查人员需要核对施工图与相关设计文件之间的一致性，包括但不限于以下方面： - 建筑设计方案与施工图之间的一致性 - 结构设计方案与施工图之间的一致性- 给排水设计方案与施工图之间的一致性 - 电气设计方案与施工图之间的一致性2. 布置图的合理性审查人员需要关注施工图的布置图部分，确保以下要点的合理性： - 楼层平面布置是否符合功能需求 - 房间布置是否合理，是否满足使用功能和舒适性要求 - 楼梯、走廊、门窗等通行设施的设置是否符合相关规范和安全要求3. 结构图的合理性审查人员需要重点审查施工图的结构图部分，包括但不限于以下要点： - 结构体系是否符合设计要求 - 结构布局是否合理，是否满足力学要求 - 结构节点是否合理，是否满足连接要求和强度要求 - 结构材料的选择是否符合相关规范和标准4. 给排水图的合理性审查人员需要关注施工图的给排水图部分，确保以下要点的合理性： - 给水管道、排水管道的布置是否符合功能需求和相关规范 - 给水设备和排水设备的选择是否合理，是否满足使用要求 - 给水设施和排水设施的连接方式和防水措施是否符合相关规范5. 电气图的合理性审查人员需要重点审查施工图的电气图部分，包括但不限于以下要点： - 电气系统的主要设备和线路布置是否合理，是否满足供电要求 - 电缆通道和灯具的布置是否合理，是否满足照明和安全要求 - 电气设备的选择和配备是否符合相关规范和标准6. 其他要点除以上要点外，审查人员还需关注以下方面： - 施工图纸的图例和标注是否清晰、准确，是否易于理解 - 施工图纸的尺寸比例是否正确，图面是否完整 - 施工图纸中的文字说明和符号是否符合相关规范和标准 - 施工图纸中的关键构件和连接部位是否有必要进行详细图纸设计或技术交底三、总结建筑施工图审查是确保建筑工程顺利施工的重要环节。
建筑工程图纸会审要点
建筑工程图纸会审要点建筑工程识图、审图要点建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。
通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
建筑图纸会审的要点汇总
是否符合规范要求，如;
7 室外引入干管穿过位置
不得穿卧室、浴室、厕所 、各类机房、烟风道、防
烟楼梯间、电梯间等
七、强电专业施工图纸审查要点
序 号
重点需要核查的内容
常见问题
1
电气设计总说明与材料表、供电负荷等 级
是否需要双电源，材料设 计是否满足使用要求
2
配电平面图和系统图，包括配电箱、控 制柜、启动器、线路及接地平面布置图
1
给排水、消防各个系统扼要的叙述，管 材及接口、阀门及阀件、管道敷设、管
是否齐全
道试压、防腐油漆、管道及设备保温等
管道、设备的防隔振、消声、防水锤、
2 防膨胀、防伸缩沉降、防污染、防露、 是否采取有效合理的措施
防冻、放气泄水固定、保温、检查、维
是否满足使用要求，如:
3
各层给排水平面布置图中预留接口位置 、数量
离设置
7 嵌入式配电箱安装时墙体的厚度、宽度 是否符合要求
8 对建筑所须开洞、预埋的部位
是否在图中交待清楚，并 注明标高和尺寸
9 所有平面图与系统图的设计
是否一致
10
每户需用电气设备的布局（如照明、空 调、电视）以及高标准咨询提出的要求
是否与装修要求一致
11 屋顶设置的避雷针
是否符合相关规范要求或 有遗漏
是否有影响开启问题
24 房屋的开间、进度、层高、平面布局等
是否满足使用要求
25
隔间尺寸的标注及每间平面的布局，平面相 互交叉关系尺寸
是否交待清楚
26 建筑图中轴线与柱、墙、梁的关系尺寸
是否吻合
27 立面图中每层标高，门窗位置与平面图关系 是否一致和对立
28
剖面图中每层标高，特别是交叉层的标高以 及交叉层的处理
