电缆桥架其支架量如何计算
桥架支架计算
桥架支架计算桥架支架计算是一项重要的工程设计，它可以帮助我们确定桥架的结构尺寸和支撑结构的位置，这些都将直接影响桥架结构的性能和使用寿命。
桥架支架计算的基本流程包括：1.确定荷载：在设计桥架支架之前，必须确定桥架所承受的各种荷载，如恒定荷载、可变荷载和受力荷载等；2.确定桥架支架形式：根据荷载分析和计算，确定结构形式，通常为单腿或多腿支架，也可以是特殊形式；3.确定支架材料：根据桥架承载荷载的大小和支架形式，确定支架材料；4.确定支架尺寸：根据桥架的荷载分析和计算，确定支架的尺寸，并考虑支架的结构强度、稳定性和空间位置；5.确定支架位置：根据设计要求，确定支架的位置，并考虑支架的受力情况；6.确定桥架结构：根据支架的尺寸和位置，确定桥架的结构形式和尺寸；7.检查设计：根据荷载分析和计算、结构计算和设计规范，对桥架结构进行详细审查，确保桥架的结构可靠性。
桥架支架计算的准确性和可靠性非常重要，只有准确无误的计算，才能确保桥架结构的可靠性和安全性。
因此，在桥架支架计算中，必须考虑各种因素，包括地形、地震、气候等环境因素，以及结构材料性能、建筑形式、结构形式等设计因素，以确保桥架结构的可靠性和安全性。
随着计算机技术的不断发展，计算桥架支架的计算工作也变得更加简单，许多专业软件可以自动计算桥架结构的尺寸和支架位置，以及结构强度和稳定性等参数，从而缩短计算时间，提高桥架支架计算的效率。
桥架支架计算是一项重要的工程设计，是确定桥架结构尺寸和支撑结构位置的基础，其准确性和可靠性非常重要，只有准确无误的计算，才能确保桥架结构的可靠性、安全性和使用寿命。
随着计算机技术的发展，计算桥架支架的计算工作也变得更加简单，许多专业软件可以自动计算桥架结构的尺寸和支架位置，从而缩短计算时间，提高桥架支架计算的效率。
电缆桥架工程量计算方式
科桥电器设备相信有很多人对如何计算电缆桥架工程量感到困惑，又担心计算少，又担心计算多，增加了成本。
（如果您想了解更多的信息，可以立即拨打右侧的咨询电话，商家会给您一个满意的价格和方案）科桥电器电缆桥架专业生产销售计算方法一：当拿到项目电气施工图纸时候，往往会出现变径、三通、四通等部位，我们是不用单独特意去计算这些桥架辅件工程量的，因为桥架弯头、桥架三通、桥架四通这些构件会比直线部分的电缆桥架价格要高，我们只需要专注计算桥架就可以了，桥架工程量是按延长米计算，然后综合在直线段单价上适当增加补回弯头处的部位。
科桥电器设备计算方法二：有部分朋友对计算电缆桥架工程量方式是：水平安装尺寸按平面图相应数据比例计算，垂直尺寸按系统图相应层高尺寸计算，并计算桥架弯头、桥架三通等数量。
以上2种方法用来计算电缆桥架工程量都是可以的，只不过每个人有每个人独特的方法，你觉得哪个计算的较为精准，你可以根据自己的立场及具体情况选择处理方式，避免结算争议造成损失。
以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。
也可以登录我们的官网或者拨打右侧的咨询电话。
如果您想要了解更多信息和报价，请点击咨询如果您还在为购买电缆桥架而烦恼？如果您还在苦于找不到一家好的电缆桥架供应厂家？科桥电器设备如果您想了解更多关于电缆桥架方面的信息？这一切都不是问题，四川科桥电器设备有限公司都可以帮您轻松搞定！四川科桥电器设备有限公司坐落于成都市团结镇仁义村4组6号，是一家专业从事成套电气设备及各型桥架产品的研发、生产制造、销售等为一体的中型企业（公司为一般纳税人资格），具有日产量4000米桥架的生产能力。
公司尤为注重产品质量、安全性及售前售后服务。
公司产品中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。
电缆桥架其支架量如何计算
电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
() 桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
() 组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的计算以“片”作为计量单位。
就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少K G桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300m m，与梁及其他障碍物交叉处间的距离不宜小于50mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
电缆桥架支架定额
电缆桥架支架定额
电缆桥架支架定额是指在电缆桥架安装工程中，对于支架的安装数量和安装标准的规定。
具体的定额会根据不同的工程要求和具体的设计方案而有所差异。
一般来说，电缆桥架支架定额包括以下几个方面的内容：
1. 支架安装数量：根据电缆桥架设计方案和布线需求，确定支架的安装数量。
这包括水平支架、垂直支架、转角支架等不同类型的支架。
2. 支架安装标准：规定支架的安装要求和标准，包括支架的水平度、垂直度、平整度等要求。
3. 支架材质和尺寸：确定支架所采用的材质和尺寸，以及相应的安装方法和固定设备。
4. 支架布置间距：规定在不同情况下支架的布置方式和间距，以保证电缆桥架的稳定性和安全性。
5. 支架安装方法：确定支架的安装方法，包括支架的固定和连接方式，以确保支架的稳固和可靠性。
6. 其他方面的要求：根据具体情况，可能还会对支架的防腐、防火、防雷等要求进行规定。
电缆桥架支架定额的制定对于电缆桥架安装工程的顺利进行和
质量控制起到重要的指导作用。
根据定额进行施工，可以确保支架的安装质量和桥架系统的可靠性，提高工程的安全性和使用寿命。
销售桥架用什么计算公式
销售桥架用什么计算公式桥架是一种用于支撑电缆、电线、管道等设施的结构，通常用于建筑物内部或外部的电力、通信和管道系统。
在销售桥架时，了解如何计算所需的材料量是非常重要的。
本文将介绍一些常用的计算公式，帮助销售人员更好地理解和计算桥架的材料需求。
1. 桥架长度计算公式。
首先，销售人员需要计算所需的桥架长度。
通常情况下，桥架的长度取决于需要支撑的设施长度。
计算桥架长度的公式如下：桥架长度 = 设施长度 + 连接件长度 + 余量。
其中，设施长度是指需要支撑的电缆、电线或管道的实际长度；连接件长度是指连接两个桥架支架所需的连接件长度；余量是为了考虑到安装时的调整和修剪而额外添加的长度。
2. 桥架宽度计算公式。
除了长度，销售人员还需要计算桥架的宽度。
桥架的宽度通常取决于需要支撑的设施数量和排列方式。
计算桥架宽度的公式如下：桥架宽度 = 设施数量×设施间距 + 余量。
其中，设施数量是指需要支撑的电缆、电线或管道的数量；设施间距是指每个设施之间的间距；余量同样是为了考虑到安装时的调整和修剪而额外添加的宽度。
3. 桥架材料数量计算公式。
在计算桥架长度和宽度之后，销售人员需要计算所需的桥架材料数量，包括支撑杆、连接件等。
计算桥架材料数量的公式如下：支撑杆数量 = 桥架长度 / 支撑杆长度。
连接件数量 = (桥架长度 / 连接件间距 1) ×设施数量。
其中，支撑杆数量是指支撑桥架所需的支撑杆的数量；支撑杆长度是指支撑桥架所使用的支撑杆的长度；连接件数量是指连接两个桥架支架所需的连接件的数量；连接件间距是指连接件之间的间距。
4. 桥架重量计算公式。
最后，销售人员还需要计算桥架的重量，以便确定运输和安装的需求。
计算桥架重量的公式如下：桥架重量 = 支撑杆数量×支撑杆重量 + 连接件数量×连接件重量。
其中，支撑杆重量是指每根支撑杆的重量；连接件重量是指每个连接件的重量。
通过以上的计算公式，销售人员可以更准确地估算桥架的材料需求，并为客户提供更专业的建议和服务。
电缆桥架尺寸选择与计算公式
电缆桥架作为布线工程的一个配套项目目前尚无专门的规范指导各生产厂家的规格程式缺乏通用性。
因此设计选型过程应根据弱电各个系统线缆的类型、数量合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

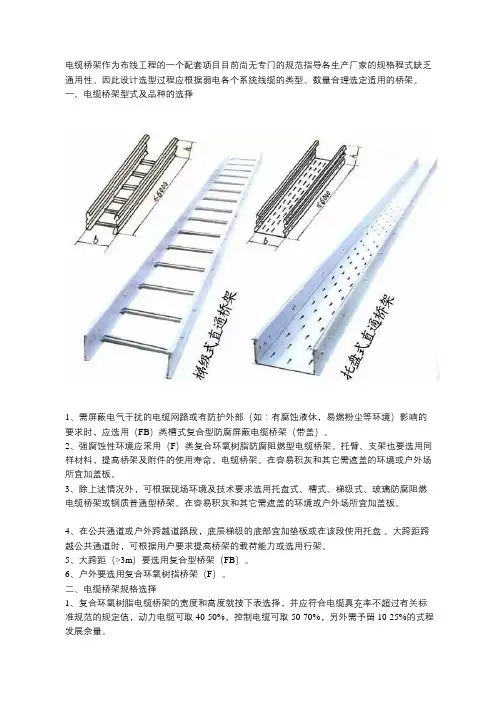

电缆桥架尺寸选择与计算公式
电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
关于电缆桥架的选择与计算方法
关于电缆桥架的选择与计算⽅法正⽂：可是电缆桥架作为布线⼯程的⼀个配套项⽬,⽬前尚⽆专门的规范指导,各⽣产⼚家的规格程式缺乏通⽤性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适⽤的桥架。
⼀、电缆桥架型式及品种的选择1、需屏蔽电⽓⼲扰的电缆⽹路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选⽤（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采⽤（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、⽀架也要选⽤同样材料，提⾼桥架及附件的使⽤寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选⽤托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使⽤托盘。
⼤跨距跨越公共通道时，可根据⽤户要求提⾼桥架的载荷能⼒或选⽤⾏架。
5、⼤跨距（>3m）要选⽤复合型桥架（FB）。
6、户外要选⽤复合环氧树指桥架（F）。
⼆、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和⾼度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动⼒电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合⼯程布置条件并与桥架相配套。
3、⽀、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满⾜荷载的要求。
三、对于电缆桥架的⽀、吊架的配置1、户内⽀、吊短跨距⼀般采取1.5-3m；户外⽴柱中跨距⼀般采取6m。
2、⾮直线段的⽀、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距⾮直线段与直线结合处300-600m的直线段侧设置⼀个⽀、吊架；当桥架宽度>300mm时，除符合下述条件外，在⾮直线段中部还应增设⼀个⽀、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中⼼距为200，250，300，350mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

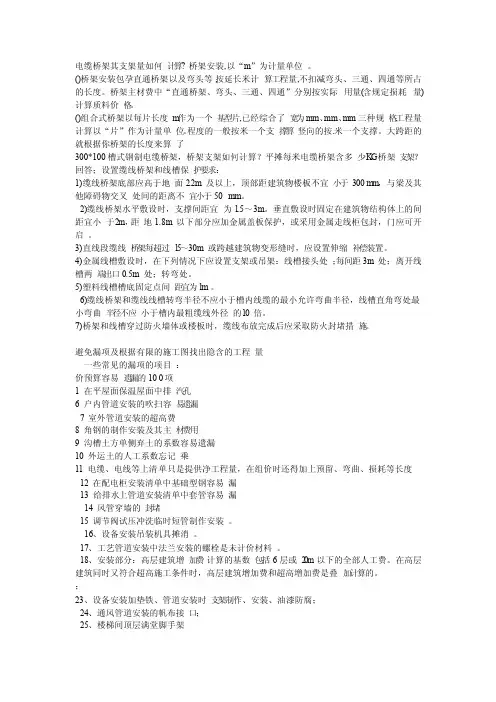

电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。
程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的就根据你桥架的长度来算了
300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：
1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量
一些常见的漏项的项目：
价预算容易遗漏的100项
1 在平屋面保温屋面中排汽孔
6 户内管道安装的吹扫容易遗漏
7 室外管道安装的超高费
8 角钢的制作安装及其主材费用
9 沟槽土方单侧弃土的系数容易遗漏
10 外运土的人工系数忘记乘
11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度
12 在配电柜安装清单中基础型钢容易漏
13 给排水上管道安装清单中套管容易漏
14 风管穿墙的封堵
15 调节阀试压冲洗临时短管制作安装。
16、设备安装吊装机具摊消。
17、工艺管道安装中法兰安装的螺栓是未计价材料。
18、安装部分：高层建筑增加费计算的基数包括6层或20m以下的全部人工费。
在高层建筑同时又符合超高施工条件时，高层建筑增加费和超高增加费是叠加计算的。
；
23、设备安装加垫铁、管道安装时支架制作、安装、油漆防腐；
24、通风管道安装的帆布接口；
25、楼梯间顶层满堂脚手架
28、在挖土方工程中，现在的计价表，挖湿土方的抽水费未计入（以前的定额是包含），现在归入在措施项目中，即第二十一章施工排水、降水、深基坑支护章节内。
在编制时，不要忘了啊！
39、暖通工程中容易遗留的项目：
1）空调风管阀门、静压箱，风机盘管回风箱的保温；
2）设备本体与管道连接中的法兰；
3）屋面水系统管道中的土建支墩；
4）末端设备采用的减振措施。
40、合同文件并不是一张纸，包括投标文件等，施工组织设计直接影响措施费的构成，按照规范施工则是合同内容之一。
比如投标时按24小时连续施工考虑，夜间施工措施费就不能不考虑，噪声等环境保护费用也不是简单的费率就可以代替的。
再比如设计图纸规定用PE 给水管，但并未说明屋面部分要采取什么措施，按规范PE管不能爆晒，应有保护措施，报价时就应该考虑。
另外，定额和规范不符时，应以规范为准，因为验收以规范为准。
41、对清单项目和下挂定额子目的衔接不能完全掌握（包括工程量计算规则、工作内容等）。
定额有计算规则，清单有计算规则，两者必须一致。
比如前面多次有人提到的管道支架和穿墙套管，按清单是应该计算，不过室内管道安装定额通常都包含支架和套管（各地规定有不同），再计算就重复了。
43、土建里面的：人机配合挖土有个系数，湿土也有系数。
-0.06位置的防潮层。
45、土方类别及运距；
46、洞内、地下室内等需照明施工的人工费增加40%；
50、桩芯圆钢板、预埋铁件等刷防锈漆等；
51、不规则墙面抹灰、墙面钉钢丝网等人工增加；
53、电气竖井桥架工程量统计有出入，原设计没有具体的安装大样图，由预算人员根据经验自行考虑安装方式。
56、抹灰工程中用的那个铁丝网山东省2006版消耗定额已单设子目，进入直接工程费。
57、脚手架费用应以被批准的施工组织设计中的做法计算。
72、管道与自控专业接口部分，取源部件可能会出现多算
73、脚手架的搭拆容易漏项
74、照明系统灯具安装超高费和其系统调试很容易遗忘
80、地下室工程中的照明费用；
84、阳台处的雨水管
86、回填土中的挖土和运土；
87、挖土（挖槽或挖坑）中的运土；
91、土方人工清底时的难度系数；
92、室外工艺管道安装时的脚手架费用；
94、工艺管线的穿墙套管封堵；。
