电缆桥架支架计算方法(估算)
桥架计算公式
桥架计算公式桥架是一种用于承载电缆、管道等设备的结构，常用于工业场所、建筑物内部以及室外。
其设计和计算是确保桥架能够承受所承载设备的重量和力学要求的关键。
本文将介绍桥架计算的基本公式和相关内容。
一、桥架的基本参数在进行桥架计算之前，需要了解以下几个基本参数：1. 设备负荷：指所要承载设备的总重量，通常以千克为单位。
2. 桥架跨距：指桥架两端支撑的距离，通常以米为单位。
3. 桥架高度：指桥架的高度，即设备与地面之间的垂直距离，通常以米为单位。
4. 桥架宽度：指桥架的宽度，即设备所占据的水平空间，通常以米为单位。
二、桥架计算公式1. 桥架自重计算公式桥架自重是指桥架本身的重量，需要根据桥架的材料和尺寸来计算。
一般情况下，桥架自重可以通过以下公式来计算：自重 = 桥架长度× 桥架宽度× 桥架高度× 单位长度质量其中，单位长度质量是指桥架单位长度的质量，通常以千克/米为单位。
2. 桥架承载能力计算公式桥架的承载能力是指桥架能够承受的最大负荷，需要根据桥架的材料和结构来计算。
一般情况下，桥架承载能力可以通过以下公式来计算：承载能力 = 桥架强度× 桥架截面积其中，桥架强度是指桥架材料的抗弯强度或抗压强度，通常以帕斯卡（Pa）为单位。
桥架截面积是指桥架的截面面积，通常以平方米为单位。
三、桥架计算实例为了更好地理解桥架计算公式的应用，以下是一个实际的计算实例：假设有一段长度为5米、宽度为0.3米、高度为0.4米的桥架，采用钢材料制作。
钢材的单位长度质量为7千克/米，钢材的抗弯强度为200兆帕斯卡。
现在需要计算这段桥架的自重和承载能力。
可以使用桥架自重计算公式计算出桥架的自重：自重 = 5米× 0.3米× 0.4米× 7千克/米 = 8.4千克接下来，可以使用桥架承载能力计算公式计算出桥架的承载能力：承载能力 = 200兆帕斯卡× 桥架截面积由于桥架的截面积需要根据具体结构进行计算，在此不再赘述。
电缆桥架其支架量如何计算
电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
() 桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
() 组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的计算以“片”作为计量单位。
就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少K G桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300m m，与梁及其他障碍物交叉处间的距离不宜小于50mm。
2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。
桥架计算公式大全桥架弯头计算器
桥架计算公式大全桥架弯头计算器1.承重能力计算公式桥架的承重能力取决于材料的强度和结构的稳定性。
承重能力（N）=路段长度（m）×单位长度承重能力（N/m）2.横截面高度计算公式横截面高度（H）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 103.横截面宽度计算公式横截面宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 104.桥架跨距计算公式桥架的跨距是指两个支撑点之间的距离。
桥架跨距（L）=支撑点之间的距离（m）5.桥架高度计算公式桥架的高度是指桥架与地面的垂直距离。
桥架高度（H）=桥架跨距（L）/106.桥架通道宽度计算公式桥架通道宽度（B）= 最大电缆包径（mm）+ 2 × 单层导线的直径（mm）+ 10桥架弯头是桥架系统中必不可少的一个组件，它用于连接不同方向的桥架，使电缆能够沿着所需路径走向。
桥架弯头的设计和计算也是非常重要的。
对于桥架弯头的计算，主要包括以下几个方面：1.弯头的材料选择：根据桥架系统的要求和使用环境的特点选择合适的材料，常见的有钢板、铝合金等。
2.弯头的角度确定：根据电缆的走向和布线要求确定弯头的角度，一般为90度弯头。
3.弯头的尺寸计算：根据电缆包径和导线的直径确定弯头的尺寸，考虑到电缆的弯曲半径和弯头内径之间的关系，以确保电缆能够顺利通过弯头。
桥架弯头的计算可以通过以下公式进行：1.弯头长度计算公式弯头长度（L）=2×（弯头半径（R）+弯头内径（r））×π2.弯头内径计算公式弯头内径（r）=电缆包径（D）+2×单层导线的直径（d）+103.桥架弯头的安装高度计算公式桥架弯头的安装高度（H）=桥架高度（h）-弯头高度（h）通过以上公式的计算和选择合适的材料，可以得出合理的桥架弯头尺寸，保证电缆的正常布线和使用。
总结：。
桥架支架重量计算公式
桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）。
桥架支吊架估算方法
桥架支吊架估算的看法一、定额说明1、桥架安装包括运输、组对、吊装、固定，弯通或三、四通修改、制作组对，切割口防腐，桥架开孔，上管件、隔板安装、盖板安装、接地、附件安装等工作内容。
2、桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。
本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。
二、计算方法1、从定额说明和材料含量看，定额中“桥架支撑架”这项是按成品支撑架考虑2、如果是成品武汉桥架购置中含支撑架或者支撑架也是成品的话,就直接套桥架支撑架的安装。
其中主材“支撑架”含量单位为kg，要注意主材价的单位。
3、如果是采用型钢自己加工制作的支吊架，那就不能漏了加工过程中的人、材、机等费用，所以要套一项一般铁构件的制作；而安装和成品一样，套桥架支撑架的安装（比较了下“一般铁构件安装”和“桥架支撑架”，个人觉得安装还是套“桥架支撑架”比较合适），但要扣除其中“支撑架”材料含量。
4、计算方法：支架间距按2m，桥架截面半周长600以下采用Φ12吊杆加4#角钢，半周长1000以下采用5#角钢，半周长1000以上采用8#槽钢，横担长度按（桥架宽+150mm）计算三、计算表1、桥架支吊架的圆钢和角钢的，其规格的选取原则是以桥架的宽度为标准，忽略了桥架的高度，其实CT-400*300桥架单位长度可能所承受的荷载，和CT-600*200 的桥架相同；CT-400*200桥架单位长度可能所承受的荷载，比CT-600*100的桥架多33%；CT-400*150桥架单位长度可能所承受的荷载，和CT-600*100的桥架相同。
因此圆钢和角钢的规格应根据桥架的截面积做相应的调整。
2、桥架单个支吊架所需的单根圆钢长度，经测算与桥架的高度有关联，即：桥架高300，圆钢长度400；桥架高200，圆钢长度350；桥架高150，圆钢长度325；桥架高100，圆钢长度300；桥架高70，圆钢长度285；桥架高50，圆钢长度275。

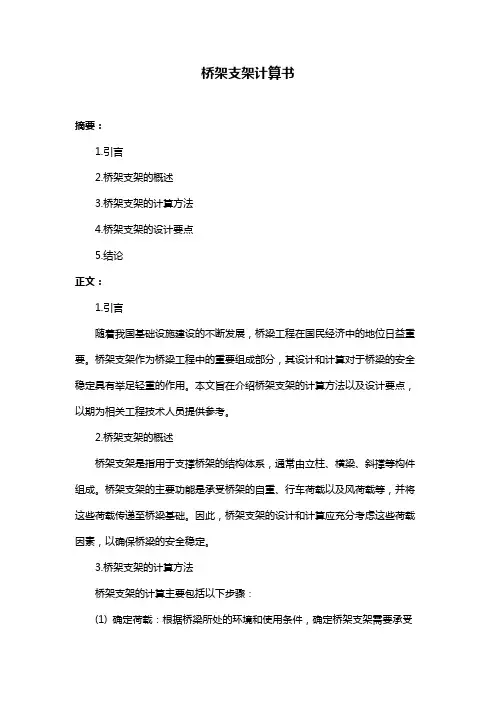

桥架支架计算书
桥架支架计算书摘要：1.引言2.桥架支架的概述3.桥架支架的计算方法4.桥架支架的设计要点5.结论正文：1.引言随着我国基础设施建设的不断发展，桥梁工程在国民经济中的地位日益重要。
桥架支架作为桥梁工程中的重要组成部分，其设计和计算对于桥梁的安全稳定具有举足轻重的作用。
本文旨在介绍桥架支架的计算方法以及设计要点，以期为相关工程技术人员提供参考。
2.桥架支架的概述桥架支架是指用于支撑桥架的结构体系，通常由立柱、横梁、斜撑等构件组成。
桥架支架的主要功能是承受桥架的自重、行车荷载以及风荷载等，并将这些荷载传递至桥梁基础。
因此，桥架支架的设计和计算应充分考虑这些荷载因素，以确保桥梁的安全稳定。
3.桥架支架的计算方法桥架支架的计算主要包括以下步骤：(1) 确定荷载：根据桥梁所处的环境和使用条件，确定桥架支架需要承受的荷载类型，如自重、行车荷载、风荷载等。
(2) 计算荷载效应：根据荷载类型和数值，计算桥架支架在各个位置的荷载效应。
(3) 选择计算模型：根据桥架支架的结构形式和受力特点，选择合适的计算模型进行内力分析。
(4) 计算内力：根据所选计算模型，计算桥架支架在各个位置的内力，如弯矩、剪力等。
(5) 检验强度：将计算得到的内力与材料强度进行对比，以确保桥架支架具有足够的强度和稳定性。
4.桥架支架的设计要点(1) 选择合适的材料：桥架支架的材料应具有良好的强度、刚度和耐久性，以满足桥梁的使用要求。
(2) 合理设置构件：桥架支架的构件应根据受力特点进行合理设置，以提高结构的稳定性和承载能力。
(3) 考虑温度影响：设计桥架支架时，应充分考虑温度变化对结构产生的内应力，以确保桥梁在各种气候条件下的稳定性。
(4) 考虑地震影响：在地震区设计桥架支架时，应根据地震烈度和场地类别，采取相应的抗震措施，以提高桥梁的抗震能力。
5.结论桥架支架作为桥梁工程中的重要组成部分，其设计和计算对于桥梁的安全稳定具有举足轻重的作用。
桥架公式大全表格
桥架公式大全表格
1.负载计算：
负载计算是确定桥架是否能够承受所需负载的重要因素。
常见的负载类型包括电缆重量、水平荷载和垂直荷载。
桥架的负载计算公式如下：总负载=电缆重量+水平荷载+垂直荷载
2.桥架跨度计算：
桥架的跨度是指桥架支撑点之间的水平距离。
跨度计算是确定桥架支撑间距的关键。
桥架跨度计算公式如下：
最大跨度=1.5x桥架材料长度
3.桥架支撑点间距计算：
桥架的支撑点间距是指桥架支撑点之间的垂直距离。
支撑点间距计算要考虑负载分布和桥架材料的强度等因素。
常见的支撑点间距计算公式如下：
支撑点间距=最大跨度/支撑点数量
4.桥架截面积计算：
桥架的截面积是指桥架横截面的面积大小，决定了桥架的强度和负载承受能力。
桥架截面积计算公式如下：
截面积=宽度x高度
5.桥架材料选择：
桥架的选择要考虑到负载、环境条件、可靠性等因素。
常见的桥架材料包括钢、铝和塑料等。
钢板厚度=负载/(宽度x高度x钢的弯曲应力)
6.桥架温升计算：
桥架在运行过程中会受到电流的热效应，导致温度升高。
桥架温升计算可以使用如下公式进行估算：
温升=(电流^2x桥架电阻)/(1.73x桥架截面积x材料导热系数)
以上是一些常见的桥架公式，用于桥架设计和安装过程中的计算和估算。
在实际应用中，还需要根据具体的情况做适当的调整和优化。
电缆桥架的安装及计算公式
电缆桥架是整个布线工程中不可缺少的部分。
可是电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。
因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。
一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。
2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。
托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。
在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。
大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距（>3m）要选用复合型桥架（FB）。
6、户外要选用复合环氧树指桥架（F）。
二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。
并应满足荷载的要求。
三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。
2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。
3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。
