奔腾电磁炉E0故障维修一例
电磁炉常见故障现象及维修方法

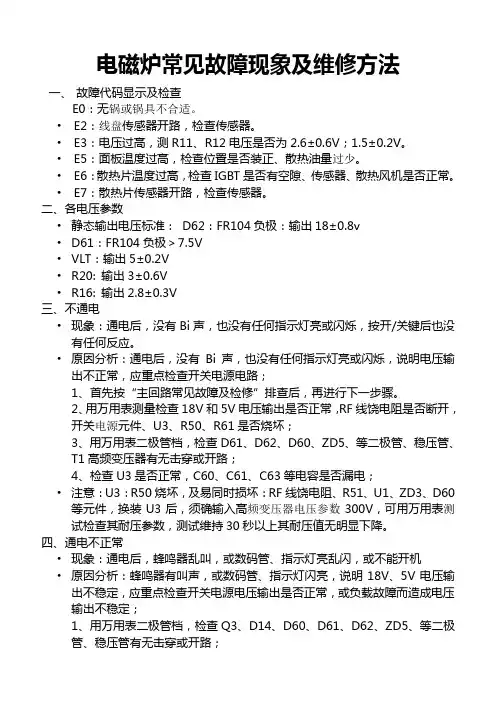

电磁炉常见故障现象及维修方法一、故障代码显示及检查E0：无锅或锅具不合适。
•E2：线盘传感器开路，检查传感器。
•E3：电压过高，测R11、R12电压是否为2.6±0.6V；1.5±0.2V。
•E5：面板温度过高，检查位置是否装正、散热油量过少。
•E6：散热片温度过高，检查IGBT是否有空隙、传感器、散热风机是否正常。
•E7：散热片传感器开路，检查传感器。
二、各电压参数•静态输出电压标准：D62：FR104负极：输出18±0.8v•D61：FR104负极＞7.5V•VLT：输出5±0.2V•R20: 输出3±0.6V•R16: 输出2.8±0.3V三、不通电•现象：通电后，没有Bi声，也没有任何指示灯亮或闪烁，按开/关键后也没有任何反应。
•原因分析：通电后，没有Bi声，也没有任何指示灯亮或闪烁，说明电压输出不正常，应重点检查开关电源电路；1、首先按“主回路常见故障及检修”排查后，再进行下一步骤。
2、用万用表测量检查18V和5V电压输出是否正常，RF线饶电阻是否断开，开关电源元件、U3、R50、R61是否烧坏；3、用万用表二极管档，检查D61、D62、D60、ZD5、等二极管、稳压管、T1高频变压器有无击穿或开路；4、检查U3是否正常，C60、C61、C63等电容是否漏电；•注意：U3：R50烧坏，及易同时损坏：RF线饶电阻、R51、U1、ZD3、D60等元件，换装U3后，须确输入高频变压器电压参数300V，可用万用表测试检查其耐压参数，测试维持30秒以上其耐压值无明显下降。
四、通电不正常•现象：通电后，蜂鸣器乱叫，或数码管、指示灯亮乱闪，或不能开机•原因分析：蜂鸣器有叫声，或数码管、指示灯闪亮，说明18V、5V电压输出不稳定，应重点检查开关电源电压输出是否正常，或负载故障而造成电压输出不稳定；1、用万用表二极管档，检查Q3、D14、D60、D61、D62、ZD5、等二极管、稳压管有无击穿或开路；2、检查Q6三极管、Y1晶振、U3是否正常，C60、C61、C63等电容是否漏电；3、拔掉控制灯板引线，再检查18V电压和5V电压输出是否正常，是否因操作面板按键进水或有按键常通，或排线接触不良造成；4、再检查18V电压和5V电压输出是否正常，是否因芯片或其它故障而造成负载不稳定；5、更换U1再检查。
奔腾电磁炉盈科07年标准板常见故障及维修方法
首先检查IGBT是否损坏。在路测量IGBT三个引脚，有任意一个引脚和 集电极（C）短路就可以断定IGBT损坏，更换原装配件即可。 更换IGBT时一定要测量控制极（G）对地的18v稳压二极管Z3是否完好， 假如Z3反向漏电会再次损坏IGBT；如果Z3短路会造成电磁炉报警不加热。 还要检查基板上有无放电痕迹，它也是造成IGBT损坏的原因；一定要处 理干净涂上灭弧灵（407）才可以。
R39
2. R1开路： 保险电阻R1开路，是电源电路元器件 短路引起的，重点检 查—U4(13003)、U3 （ACT30B)、 Z2(5.6)、Z4(13.5)、D8、D9 有时会连带损坏，更换时应注意型号和极性。 题外话：上电显示板灯全闪并伴有哔、 哔. . .的报警声，是二极管 D8 开路引起， 此板发生较多。 CPU、时钟电路 ： 应保证CPU正常工作所具备的时钟、供 电、复位几个电路正常；晶振可以用代换法。
I G B T
电压检测电路的维修
电压 检测（VIN）电路电压值是 3.05V，当此电压过高或 过低就会显示相应的故障代码： 显示“E5” . 是VIN低于3.05V，当市电正常时，引起 VIN 低的元件有： R2、R3阻值变大或开路， R12短路或阻值变 小（很少）， EC3漏电，D101或D102开路。 显示“E6” . 是VIN高于3.05V，当时点正常时，引起 VIN 高的元件有： R12阻值变大或开路， R2、R3短路或阻值变 小（万不抽一）， D101、D102、EC3是不会造成VIN值升高。
出现报警 E0 时，必须重新上电才可以消除故障指示。 按键短路时蜂鸣器不鸣叫，其他报警时蜂鸣器鸣叫一声。 出现E5（E6）报警时，如果电压恢复到电压允许值范围 内，即120V以上280V以下则继续工作；否则仍显示故障代码。
电磁炉简单故障维修
3、嵌入式电磁炉
以下重点内容
主要零部件作用及主要指标 电磁炉工作原理 关键电路原理介绍
使用中的常见问题及相关解决办法
部分客服问题的解决办法
电磁炉结构图
陶瓷板 上盖 线圈盘 显示板
风机
主控板 底座
电路主板上主要元器件的分布
1.线圈接线柱 2.谐振电容 3.抗干扰电容 4.整流桥 5.滤波电容 6.IGBT管 7.滤波电感器 8.保险管 9.市电接线柱 10.辅助电源调整管 11.电流互感器 12.风扇插座 13蜂鸣器； 14.功率调节电位器； 15操作显示电路插座； 16.CPU 17.晶振 18.灶面感温器插座； 19. 比较器； 20.IGBT驱动电路； 21. 同步信号电压取样电阻。
检测 IGBT 管好坏的简易方法
3、
注意事项 任何指针式万用表皆可用于检测IGBT。注意 判断IGBT 好坏时，一定要将万用表拨在 R×10KΩ挡，因R×1KΩ挡以下各档万用表 内部电池电压太低，检测好坏时不能使IGBT 导通，而无法判断IGBT 的好坏。此方法同样 也可以用于检测功率场效应晶体管（PMOSFET）的好坏
电磁炉工作原理主要零部件作用及主要指标关键电路原理介绍使用中的常见问题及相关解决办法使用常识显示异常代码异常代码显示内容与应对措施产品型号显示代码描述操作处理方法处理方案pc19nbce1放入锅具建议客户处理e2igbt超温处理好通风环境使电路良好散热e3电压过高电网电压恢复120265v后使用e4电压过低e5锅底传感器开路更换传感器或对相关电路进行检修送网点维修e6电磁炉上电干烧e0igbt传感器开路其它产品e0按键短路e1主传感器开路e2主传感器短路e3散热片传感器开路e4散热片传感器短路e5电压过低电网电压恢复120265v后使用建议客户处理e6电压过高e7传感器高温减小功率或暂时停止工作以盈科标准板为例对异常显示做简要分析显示e0按键短具体现象
电磁炉维修
电磁炉不检锅维修方法2010-07-15 01:25:26| 分类：技术文章 | 标签：电磁炉不检锅维修电磁炉维修欧兰斯 |举报 |字号大中小订阅下面我来说一说电磁炉不检锅维修具体检修方法，以欧兰斯电磁炉的早期A5K-02C主板的机子为例显示E0（电磁炉不检锅代码）一，有轻微“嗒嗒”声1，互感器“T”次级是否开路，正常的次级阻值是60±5Ω2，D10、D12、D13,D14(IN4148)轻微漏电，内部颜色变白。
3，C14,C15两只红色涤纶电容漏电，拆下后用指针万用表RX10K档测量两引脚，如指针有摆动，有阻值，说明轻微短路，不能使用。
4，芯片无功率输出信号，更换芯片二，无轻微“嗒嗒”声1，IGBT的G极稳压管Z2负极是否为0V，若高于0V为Q6,Q7坏2，LM339第②脚电压为0.17V，若不正常应查③脚是否有18V，R29阻值30K是否开路3，LM339第⑨脚电压为3.25V，若不正常应查R4,R5(110K)是否开路。
4，接发热盘测LM339⑧脚为3V，若不正常应查R10,R11(470K)是否开路5，查C2（4uF,275V）电容是否失效，涨裂6，LM393②脚对5V的瓷片电容102漏电也会显示E07，有时候实在查不出有什么故障，试着调试下功率调节电位器，将电磁炉功率调低一点，尤其是维修炸管的故障以后显示E0，有时可以事半功倍。
8，C26,C28电容漏电也会显示E09，C18电容是否开路。
10，有刺耳的声音再炸管，查C5（0.3uF,1200V)电容是否失效，可代换。
这就是欧兰斯电磁炉不检锅维修的一些实际操作方法，是我经过多次维修总结的最快的修理方法，其他牌子的电磁炉也差不多，关键是确定了故障范围后就好搞了。
不检锅（伴有嘀“嘀答”声）或功率低故障分析：出现该故障的主要原因是由电流检测电路、过流保护电路出现故障引起的，下面介绍其维修方法。
检测步骤：（一）、电流检测电路的检修流程①断电打开机壳，不接线圈盘，测量主IC的42脚的电压是否为0。
奔腾电磁炉维修手册
第一篇电磁炉第一章电磁炉工作原理电磁炉工作原理是基于电磁感应加热的原理。
由于电磁炉没有明火，所以从安全性角度出发他优于电阻丝加热和燃气加热，不容易引起火灾或瓦斯中毒的危险。
它的基本原理是先将交流电变成直流电，随后再将直流电变成高频交流电（即AC-DC-AC变换技术）高频交流电的频率通常在20KHZ~30KHZ之间，我们再把高频交流电送入一扁平的线盘，使之产生高频交流磁场。
如果我们把导磁性的锅子置于该磁场中间，那么磁场就会在锅底产生涡流而产生热量将锅底加热。
显而易见前提是锅底本身必须由不锈钢或铁制成。
由于发热只能在锅底产生，不会将周围空气加热因此热效率明显高于用明火加热的方式。
微电脑电磁炉是在控制电路中加入了主控CPU芯片，使电磁炉使用更为方便可靠。
如CPU芯片可以很圆满的完成过电压，过电流，过热，定时，恒功率加热，以及大功率开关元件的保护等功能。
电磁炉工作流程图：第二章命名规则一、产品命名方式P C20N B1%）C”表示二、说明1、产品分类代号：P表示奔腾，C表示电磁炉，PC即奔腾电磁炉。
2、规格代号：电磁炉的规格按额定功率进行划分，用功率的1/100所得数值表示。
如2000瓦的，用20表示，3、显示方式代号：显示方式 发光二极管显示（LED）数码（Number）管显示液晶显示（LCD）VFD显示代 号 E N C V第三章电磁炉电路原理图一、电路板基本介绍奔腾电磁炉虽然种类繁多，且功能复杂，但由于奔腾大部份电磁炉采用的是标准电路板，其主控电路原理一样，区别只是零件参数的差异及CPU程序不同而己，另外电路的各项测控主要由一块8位4K内存的单片机组成（CPU）,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决。
目前奔腾电磁炉共采用2套标准电路板，分别为迅磁标准板和拓邦标准板，现就2套板的电路给予分别介绍。
PC20N系列标准板主板图（迅磁）PC18/PC18A/PC18D/PC18C主板电路图二、特殊零部件介绍1、LM339集成电路LM339内置四个翻转电压为6mV的电压比较器,当电压比较器输入端电压正向时(+输入端电压高于-入输端电压), 置于LM339内部控制输出端的三极管截止, 此时输出端相当于开路; 当电压比较器输入端电压反向时(-输入端电压高于+输入端电压), 置于LM339内部控制输出端的三极管导通, 将比较器外部接入输出端的电压拉低,此时输出端为0V。
奔腾电磁炉故障代码

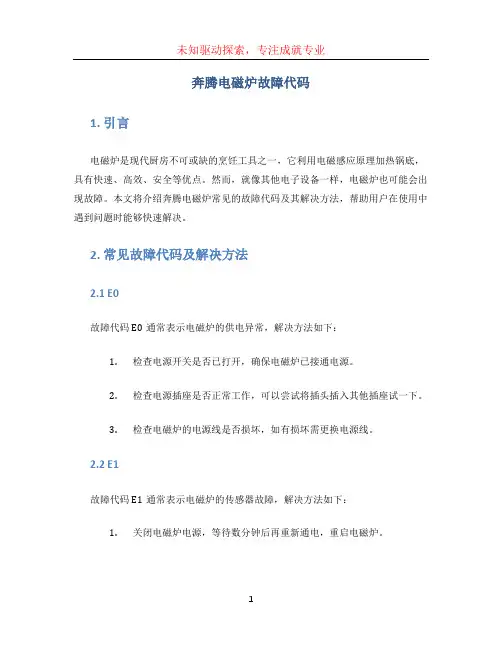

奔腾电磁炉故障代码1. 引言电磁炉是现代厨房不可或缺的烹饪工具之一，它利用电磁感应原理加热锅底，具有快速、高效、安全等优点。
然而，就像其他电子设备一样，电磁炉也可能会出现故障。
本文将介绍奔腾电磁炉常见的故障代码及其解决方法，帮助用户在使用中遇到问题时能够快速解决。
2. 常见故障代码及解决方法2.1 E0故障代码E0通常表示电磁炉的供电异常，解决方法如下：1.检查电源开关是否已打开，确保电磁炉已接通电源。
2.检查电源插座是否正常工作，可以尝试将插头插入其他插座试一下。
3.检查电磁炉的电源线是否损坏，如有损坏需更换电源线。
2.2 E1故障代码E1通常表示电磁炉的传感器故障，解决方法如下：1.关闭电磁炉电源，等待数分钟后再重新通电，重启电磁炉。
2.检查电磁炉的传感器是否被污染，需要定期清洁电磁炉，特别是使用过程中易沾染油污的传感器部分。
3.如果以上方法无效，建议联系售后服务人员进行维修。
2.3 E2故障代码E2通常表示电磁炉的温度传感器故障，解决方法如下：1.关闭电磁炉电源，等待数分钟后再重新通电，重启电磁炉。
2.检查电磁炉的温度传感器是否损坏，如果损坏需更换传感器。
3.如果问题仍然存在，建议联系售后服务人员进行维修。
2.4 E3故障代码E3通常表示电磁炉的开关故障，解决方法如下：1.检查电磁炉的开关是否损坏，如果损坏需更换开关。
2.检查电磁炉的控制面板是否正常工作，可能需要重新插拔控制面板连接线，确保连接稳固。
3.如果以上方法无效，建议联系售后服务人员进行维修。
2.5 E4故障代码E4通常表示电磁炉的过温故障，解决方法如下：1.关闭电磁炉电源，等待电磁炉降温后再重新通电，重启电磁炉。
2.检查电磁炉的通风口是否被阻塞，清理通风口以确保散热正常。
3.如果电磁炉经常出现过温故障，建议联系售后服务人员进行维修。
2.6 其他故障代码除了以上列举的故障代码外，奔腾电磁炉还可能出现其他故障，例如E5、E6等代码。
电磁炉显示故障代码解决办法
苏泊尔现生产的电磁炉设置的故障代码一般为:EO:线路内部故障保护E1:放置锅器材质不档、无锅确认及检不到锅器保护E2:机器内部温度过高保护E3:市电电压过高保护E4:市电电压过低保护E5:面板传感器开路保护E6:炉面温度过高传感器保护还有其他的故障为:不通电、烧机、显示正常不加热、间歇试工作等.•显示EO的故障一般查驱动和高压同步比较电路,象延时电容,同步电阻变质驱动三极管、高压坏等都会引起.•1)、R003、R001、R002开路2)、LM339坏•3)、D301开路4)、Q802、Q801不良•5)、Q401坏6)、Q402不良•7)、灯板CPU坏或灯板不配对•8)、16V不正常维修供电部份•9)、浪泳保护电路，LM339 的4、5、2脚电压是否正常•10)、排插是否正常显示E1的代码的故障一般查检锅电路如:•1、电容C005失效2、C003失效•3、Q401不良4、Q402不良•5、LM339不良6、驱动电路三极管Q801、Q802、Q602不良•7、R001、R002、R003、R004引发多种故障•显示E2的故障代码一般查风机和IGBT的热敏电阻电路•出现E2有几种原因：•1、风机电路有故障，引起散热片温度升高；•2、热敏电阻自身不良；•3、CPU坏；•4、排插不良检查：Rt1、Q401、风机、CONA代换灯板。
显示E3/E4的电路一般检查高低压取样电路:在市电220V出现E3、E4无非是取样电路检测出的电压高或低，或是CPU坏，电源15V偏高、偏低。
检查：高低压保护电路：D101、D102、820K/2W、C101、CPU测CPU 第2脚有无3V，高则高压保护，低则低压保护。
显示E5的故障代码一般检查面板传感器检测电路传感器开路：检查：100K热敏电阻；R730开路、CPU坏显示E6的故障代码一般检查100K热敏有无短路；CPU坏•不通电一般检查：•1、电源电路；•2、CPU坏；•3、复位电路•检查：1、有无16V，无则查IC901，测300V是否正常，D902击穿；R910、R911开路；•2、测5V是否正常，Q902、ZD902坏•3、CPU坏4MH晶振•4、复位电路坏烧机•1、LC振荡电路：C005、C003坏，桥堆地线低压部分地开路•2、驱动电路：Q802、Q801坏显示正常不加热•1、LC振荡电路：C003、C005坏•2、驱动电路：Q801、Q802、Q601坏•3、浪涌保护电路：IC2、604•4、同步电路：R001、R002、R003坏LM339•5、高低压电路保护：IC2 6、1、7是否正常•6、比较电路：IC2 10、11、13不良•7、（波形发生）振荡电路：D301、C305、C307不良•8、PWM通道坏；Q601、502、C503D602不良•9、检锅电路：D402、C402、Q402不良•10、风机驱动电路：Q401坏•11、CPU自身不良启动保护/间歇式工作•功率检测电路：1、IC601坏2、R010、R017、R012、VR1坏•3、D010击穿；C010坏4、CPU坏•浪泳保护电路也会引起，断开R604可试机。
奔腾电磁炉常见故障代码
7、电磁炉工作电压过高时，显示屏显示E6
8、电磁炉主传感器高温时，显示屏显示E7
奔腾电磁炉
奔腾电磁炉故障—奔腾电磁炉故障代码E1
原因：电磁炉上没有放置锅具，或者是锅的位置放偏或者是锅的材质并不适合电磁炉使用。解决方法：放置锅具，移正锅的位置，或更换锅具。
奔腾电磁炉故障—奔腾电磁炉故障代码E6
原因：锅具底部温度过高，已接近280摄氏度左右。解决办法：等待温度正常后，故障代码E6就会消失，关机开机后即可使用。
奔腾电磁炉常见故障代码
1、电磁炉按键短路时，显示屏显示E0
2、电磁炉主传感器开路时，显示屏显示E1
3、电磁炉主传感器短路时，显示屏显示E2
4、电磁炉散热片传感器开路时，显示屏显示E3
5、电磁炉散热片传感器短路时，显示屏显示E4
原因：电源电压过高，已超过250V，电磁炉停止工作。解决方法：恢复正常电压即可。
奔腾电磁炉故障—奔腾电磁炉故Fra bibliotek代码E4 原因：电源电压过低，已低于180V。解决方法：当电源恢复正常电压时，故障代码E4消失之后，电磁炉即可正常工作。
奔腾电磁炉故障—奔腾电磁炉故障代码E5
原因：电磁炉内部的温度传感器或出现短路情况，电磁炉无法启动。解决方法：为了安全起见，小兔建议非专业人士不要私自打开，应送售后保修。
奔腾电磁炉故障—奔腾电磁炉故障代码E2
原因：电磁炉内部的IGBT过热。造成IGBT过热过热的原因较多，例如散热不良、电磁炉的进风口被遮挡、出风口被遮挡等等。解决办法：加强电磁炉的通风散热条件，可以将电磁炉架高。另外还应及时清理电磁炉的风扇扇叶和风扇外的网罩。
奔腾电磁炉故障—奔腾电磁炉故障代码E3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北科技大学电气工程学院张刚
今有奔腾电磁炉BT09，上电后，“嘀”的一声后，显示E0，电源指示灯闪烁，无法启动，按各按键无任何反应。
查相应资料，E0故障应为按键短路或内部电路故障；
1)目测控制板和驱动板各元件，无异常现象；
2)用万用表查各按键，均正常；
3)查辅助电源+5V，+18V正常；
4)测IGBT温度传感器，电阻冷态温度约为100K，加热该电阻，阻值下降，说明该传感器正常；
5)同理测炉盘温度传感器，正常。
由于无法确定是驱动电路还是控制电路发生故障，查驱动电路和控制电路的连接件，该电磁炉的连接接口如图1所示：
图1奔腾BT09电磁炉控制板与驱动板的连接接口
将接口的1，2脚断开，仅剩电源连接，给电磁炉加电。上电后先显示E0，然后变为Ed。这说明E0故障是存在于控制板上，驱动电路应该是正常的，故还
图3SH69P24的键盘和指示灯接口电路
图4SH69P24的数码管接口电路
从图中可以看出键盘电路与数码管的接口电路是共用的，既然键盘电路没有问题，那么是不是数码管接口电路影响了SH69P24的检测，从而显示E0。
为了验证这个猜测，将数码管焊下，加电，系统工作正常，这说明了就是由于数码管电路的漏电导致报出E旧。是重点检查控制板。
仔细分板控制板，该控制板的核心控制芯片为深圳中颖电子公司生产的4K一次性编程LCD＆LED驱动型4位单片机SH69P24，其管脚如图2所示：
图2SH69P24管脚及外围通信电路
SH69P24通过POART口控制数码管、键盘和指示灯电路，电路图如图3、图4所示：
