DCS系统作业指导书(foxboro)
DCS系统操作岗位作业指导书
一、适用范围：DCS系统操作岗位二、职责：1、严格遵守作业指导书及安全操作规程，保证操作结果达到规定的技术经济指标并确保安全生产。
2、负责本岗位紧急停车及事故处理，并及时汇报到班长、车间主任、公司应急救援指挥部。
3、负责本岗位的现场管理，维护好本岗位设备，搞好环境卫生，保证清洁文明生产。
4、停车期间发现不正常情况应及时处理，并汇报到班长、车间主任、值班调度室、处理难度大时及时上报副总经理、总经理。
5、做好原始记录工作并保证原始记录及时、完整、准确、清洁。
三、工作程序:（一）本系统有三个操作站、两个服务器和一个工程师站组成。
此规程所涉及的操作均在操作站实现。
PC机操作站为液氯汽化、光气合成、KL540车间，煤气岗位。
（二）系统功能操作：1、本计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备（泵）遥控操作及联锁控制等功能为一体的综合性系统。
系统为和利时公司的MACS 3 DCS系统为核心，配以适当的电气接口和操作画面。
2、各操作站根据口令登录本岗位，操作员通过鼠标和键盘的操作，来控制本岗位范围内的设备，进行合理的工艺控制操作和监视相关数据的变化。
登录后绝对不允许修改登录密码。
（三）调节阀（PID）操作：1、调节阀设置有计算机手动和自动两种工作方式。
2、计算机的手动是指操作员在计算机上直接对各调节阀开或关的调节。
3、计算机的自动是指根据测量值和给定值的偏差进行自动调节，使测量值保持在允许范围内。
（目前有些阀门还不能进行自动调节，还要在组态里进行改造）。
4、手动或自动切换时，下部有绿色条显示你选择的状态。
仪表中PV代表测量值、SV代表设定值、AV代表阀位值。
（四）操作站注意事项：1、系统开停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员不得进行此操作。
2、操作站计算机、键盘、鼠标为专用设备，严禁挪用。
特别注意：为保证系统的正常运行，严禁在操作站计算机上运行任何其他非本公司系统所提供的软件，否则将可能造成严重的后果。
FOXBORO控制系统维护检修指导书
FOXBORO控制系统维护检修指导书1 目的为保证FOXBORO控制系统正确操作、维护，及安全、平稳运行，特制定本指导书。
2 范围本作业指导书对生产装置FOXBORO控制系统的操作和维护进行了规范。
3 职责3.1 DCS系统工程师负责FOXBORO控制系统的巡回检查，及时处理故障隐患。
3.2 DCS系统工程师的基本要求1）熟悉FOXBORO控制系统软硬件及配套仪表配件的技术技能；2）掌握该装置对生产工艺流程的作用；3）掌握调节回路、联锁报警回路、历史数据库等专业技能；4）掌握该系统维护检修及组态的基本技能；5）掌握常用测试仪器和有关的标准仪器使用方法。
4 主要技术指标4．1工作条件环境温度：20±5℃相对湿度：40%～80%室内尘埃量：<0.2mg/m2 （其中铁粉、碳粉等导电性尘埃必须非常少）室内腐蚀性气体含量：H2S<0.01ppm，SO2<0.05ppm供电电压：198～242VAC 47～63Hz接地电阻：<5Ω4．2性能指标操作系统：WINOWS XP SP15 维护检修内容5.1 日常维护5.1.1 巡回检查每班至少进行一次巡回检查，内容包括DCS系统的CP控制器、数据通讯、UPS供电、温度/湿度、IO卡件及操作站等模件的检查。
1)向当班工艺人员了解各测点数据、回路、联锁等是是否有异常；2)查看所有组件的状态指示灯，判断系统工作是否正常，定期使用系统自诊断系统软件对系统进行检查；3)检查控制室有无异常噪声和气味；4)检查机房温度、湿度是否满足4.1条的要求；5)调出系统管理显示画面，检查系统的通讯和各组件的运行状态是否正常；6)做好巡回检查记录。
5.2 定期维护1）每周进行一次电源的工作状态检查；2）装置自然检修时对机柜、各组件及外围设备进行除尘。
5.3 软件维护1）根据工艺实际需要对组态不断完善；2）在进行软件修改之前，先作好修改软件的设计，按组态要求填好数据表；3）修改软件输入完毕后应先作试验，确认满足设计要求方可投入运行；4）对投运后的修改软件，拷贝留底并做好软件修改记录；5）每年至少进行一次全盘拷贝。
DCS系统作业指导书
新疆新业能源化工有限责任公司DCS控制系统检修作业指导书批准：审定：审核：编制：年月日一、工作目的：使DCS控制系统设备检修后达到预定检修要求。
二、适用范围：本指导书用于公司300MW DCS控制系统的检修。
三、采用标准：四、职责与权限4.1 检验员4.1.1 负责对本检修项目的所有“W”、“H”点进行验收，验证合格后办理签字手续，并填写“W”、“H”验收卡。
4.1.2负责设备（或系统）验收，并填写验收合格证。
4.2工作负责人4.2.1负责本检修项目作业指导书的领取，改造工作结束后及时整理填写检修记录上交专业专工。
在改造过程中如发现指导书中存在问题应及时反馈，并按照程序完成修订工作。
4.2.2负责填写并办理此次检修工作的工作票。
确认具备开工条件时，方可开工。
工作结束后，负责清理现场。
4.2.3负责设备（工器具）质量验证。
4.2.4负责检修所需设备和材料的质量验证。
4.2.5负责指定专人做好记录，确保记录真实、准确、工整。
4.2.6负责按工期安排组织施工，确认每道工序已进行完后，在指导书的“口”内打“√”，亲自完成检修工作的关键性环节或步骤。
4.2.7负责接口的联系工作，如果需要上一级验收（验证），负责提前提出验收（验证）申请。
4.2.8负责项目自检并鉴证，对本项目的安全、质量负责。
4.3监护人或安全负责人4.3.1负责按《电业安全工作规程》的要求对参加检修工作的每位人员的安全进行监护，并对被检修设备安全、工作环境实施监护。
4.4工作人员4.4.1工作人员在工作负责人的领导下，负责按要求进行工作。
五、作业要求1、人员资质及配备：系统管理员1名：具备熟悉DCS控制系统的DCS工程师担任。
检修工 2名：具备DCS控制系统检修工作经验。
2、检修工具配置3、安全防护设施配置1、配备4台二氧化碳灭火器(10公斤)。
2、室内无电磁干扰，空气中的微尘应无传导性。
微粒浓度应达到二级标准。
室内的温度应保持在19-23摄氏度，温度变化率（5摄氏度/H，湿度保持在35%-50%之间）3、准备好防静电袋，防静电手环、鞋套等。
DCS系统逻辑普查、更新及传动作业指导书
内蒙古京隆发电有限责任公司企业标准Q/JLFD-111.08-RG1CX001-2016DCS系统逻辑普查、更新及传动作业指导书批准：审核：编制：日期：年月日2016-10-17发布2016-10-20实施内蒙古京隆发电有限责任公司发布前言由于目前大型机组热控设备日趋先进，机组的自动化程度越来越高，全厂的设备几乎全在其监视控制之下，热控系统的逻辑普查、更新工作也越来越重要，热控系统逻辑普查、更新工作的质量和进度，将直接影响机组正常运行的质量。
逻辑普查、更新工作的开展将对全厂的保护、协调、自动、电调等方面进行开展。
为了规范机组逻辑普查、更新及传动工作，严格执行规程要求，保证热控人员在工作中可以安全、优质、高效的完成任务，特编写DCS系统逻辑普查、更新及传动作业指导书。
所有参加本项目的工作人员，质检人员必须遵循质量保证程序，安监人员必须遵循安全保证程序。
起草单位：设备部。
委托设备部负责解释。
目录1 系统简介 (2)2 目的 (2)3 使用范围 (2)4 作业条件及步骤 (2)5 风险分析/危害辨识 (3)5.1 DCS系统逻辑普查、更新及传动工作技术要求 (3)5.2 DCS系统逻辑普查、更新及传动工作准备阶段的风险分析 (3)5.3 DCS系统逻辑普查、更新及传动工作阶段的风险分析 (3)5.4 DCS系统逻辑普查、更新及传动工作测试阶段的风险分析 (3)5.5 文明施工作业措施 (3)6 组织及人员分工 (3)6.1 组织措施 (3)6.2 用工人员组织 (4)7 工具、材料和备件明细 (4)8 DCS系统逻辑普查、更新及传动工作工序、工艺及质量标准 (4)9 DCS系统逻辑普查、更新及传动验收单 (14)DCS系统逻辑普查、更新及传动作业指导书1 系统简介我公司采用DCS系统是由上海FOXBORO公司的I/A Series分散控制系统。
I/A Series控制系统是FOXBORO公司于1987 年在世界上第一个推出的开放型DCS工业控制系统。
DCS系统程序下装作业指导书

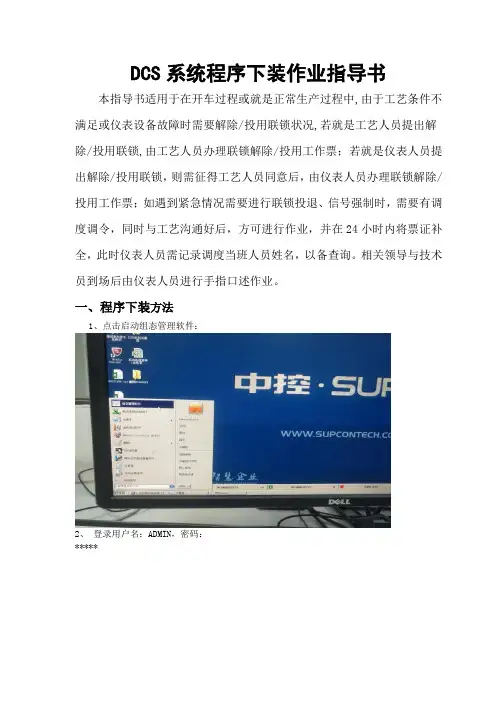

DCS系统程序下装作业指导书本指导书适用于在开车过程或就是正常生产过程中,由于工艺条件不满足或仪表设备故障时需要解除/投用联锁状况,若就是工艺人员提出解除/投用联锁,由工艺人员办理联锁解除/投用工作票；若就是仪表人员提出解除/投用联锁，则需征得工艺人员同意后，由仪表人员办理联锁解除/投用工作票；如遇到紧急情况需要进行联锁投退、信号强制时，需要有调度调令，同时与工艺沟通好后，方可进行作业，并在24小时内将票证补全，此时仪表人员需记录调度当班人员姓名，以备查询。
相关领导与技术员到场后由仪表人员进行手指口述作业。
一、程序下装方法1、点击启动组态管理软件：2、登录用户名：ADMIN，密码：*****3、找到该程序所属得控制器4、在所属控制器鼠标右键单击，选择从“从组态服务器打开”。
5、在该控制器下鼠标左键双击“用户程序”。
6、在查找位号栏内输入完整得仪表位号，例如“1111FIC005”鼠标单击“查找位号”。
7、在电脑左下角得窗口内找到该回路所属得逻辑块，鼠标双击进入该逻辑块。
8、如已知控制回路所属得逻辑块，可鼠标右键单击该逻辑块，选择“编辑”。
(忽略第6、7步骤）9、逻辑修改完毕后，鼠标单击菜单栏得“编译”。
10、查瞧电脑左下角得编译结果，要求为0错误0警告。
11、确认无误后，鼠标单击菜单栏得“保存”，将逻辑保存至控制器。
12、在逻辑所属得控制器上鼠标右键单击，选择“在线下载”。
13、在弹出对话框内确认所需下装得程序。
14、再此确认该程序内得控制阀门为“手动控制”。
确认无误后鼠标单击“下载”按钮。
15、程序下装完毕后单击“确定”按钮。
16、下装完毕后鼠标右键单击该控制器，选择“保存到组态服务器”。
18、在监控组态下，鼠标右键单击“操作域”，选择“从组态服务器打开”。
19、在监控组态下，鼠标右键单击“操作域”，选择“组态发布”。
20、检查所有操作域得监控状态就是否在“已经启动”状态，核对所要发布得状态信息后，点击“增量发布”。
2019-dcs操作指导书-范文模板 (9页)

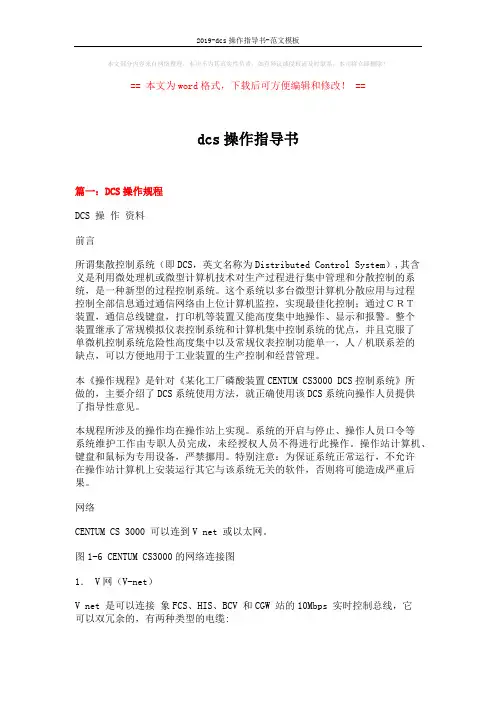

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dcs操作指导书篇一：DCS操作规程DCS 操作资料前言所谓集散控制系统（即DCS，英文名称为Distributed Control System）,其含义是利用微处理机或微型计算机技术对生产过程进行集中管理和分散控制的系统，是一种新型的过程控制系统。
这个系统以多台微型计算机分散应用与过程控制全部信息通过通信网络由上位计算机监控，实现最佳化控制；通过ＣＲＴ装置，通信总线键盘，打印机等装置又能高度集中地操作、显示和报警。
整个装置继承了常规模拟仪表控制系统和计算机集中控制系统的优点，并且克服了单微机控制系统危险性高度集中以及常规仪表控制功能单一，人／机联系差的缺点，可以方便地用于工业装置的生产控制和经营管理。
本《操作规程》是针对《某化工厂磷酸装置CENTUM CS3000 DCS控制系统》所做的，主要介绍了DCS系统使用方法，就正确使用该DCS系统向操作人员提供了指导性意见。
本规程所涉及的操作均在操作站上实现。
系统的开启与停止、操作人员口令等系统维护工作由专职人员完成，未经授权人员不得进行此操作。
操作站计算机、键盘和鼠标为专用设备，严禁挪用。
特别注意：为保证系统正常运行，不允许在操作站计算机上安装运行其它与该系统无关的软件，否则将可能造成严重后果。
网络CENTUM CS 3000 可以连到V net 或以太网。
图1-6 CENTUM CS3000的网络连接图1． V网（V-net）V net 是可以连接象FCS、HIS、BCV 和CGW 站的10Mbps 实时控制总线，它可以双冗余的，有两种类型的电缆:（1）YCB111 电缆：连接除了HIS 以外的站，最大距离500m（2） YCB141 电缆：连接HIS ，最大距离185m，YCB111 电缆和YCB141 电缆可以由电缆转换器单元或总线转发器连接，当这两种电缆混合使用，最大长度按如下计算：YCB141 电缆长度+YCB111 电缆长度×0.4≤185m2. 以太网（Ethernet）HIS与ENG、HIS 与上位机可以由以太网连在一起；上位计算机和个人计算机在以太网上可以访问CENTUM CS 3000 系统上的信息和趋势数据，以太网也也用于从HIS 发送趋势数据文件到上位机。
DCS系统作业指导书
Q/GDDTPC国电电力大同发电有限责任公司企业标准版本/修改：A/0 Q/GDDTPC.107.CK.10.DK-2007DCS系统作业指导书（试行）2007-01-01 发布 2007-01-01 实施国电电力大同发电有限责任公司发布前言为进一步加强我公司DCS系统检修工作的规范性、标准化，强化设备检修现场安全管理，决定编制本作业指导书。
通过作业指导书，把DCS系统检修现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证我公司的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书由公司标准化管理委员会提出。
本作业指导书由电控部起草并负责解释。
本作业指导书主要起草人:本作业指导书审核人：本作业指导书批准人：本作业指导书于2007年1月1日首次发布。
本标准的版本及修改状态：A/0.目录1 范围 (4)2 引用文件 (4)3 修前准备 (7)3.1 准备工作安排 (7)3.2 人员要求 (7)3.3 备品备件 (7)3.4 工器具 (9)3.5 危险点分析 (10)3.6 安全措施 (10)3.7 人员分工 (10)4 DCS系统设备检修流程图 (12)5 作业程序和作业标准(试验记录见附录A) (13)5.1 开工 (13)5.2 检修电源的使用 (14)5.3 检修内容和工艺标准 (13)5.4 DCS系统主要模件指示灯说明（附表） (25)5.5竣工 (38)6 验收记录 (39)7 作业指导书执行情况评估 (40)附录B（规范性附录） (41)DCS系统检修作业指导书1范围1.1本作业指导书适用于国电电力大同发电有限责任公司电控部所负责的DCS系统的全部检验。
1.2本作业指导书规定了DCS系统的检修内容、试验及检修过程中相关工作的安全要求及相应措施。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
控制系统检维修作业指导书(DCS部分)
中控 SUPCON ECS-700系统检维修作业指导书1 总那么1.1编写目的1.1.1为标准浙江中控技术股份北海炼化维保团队对于ECS-700集散控制系统的日常维护和大修检修作业行为。
1.1.2 为有利于检修方提高检维修工作效率，确保检维修工作质量，防止检维修作业中的错误与失误，强化维修人员的故障处理能力，提供完善、标准、标准的检修作业程序。
1.1.3 为有利于检修资料归档。
1.2 适用人员本作业指导书为所有浙江中控技术股份北海炼化维保团队作业人员所共同遵守的质量保证程序。
1.3 适用范围适用于中国石化北海炼化有限责任公司对ECS-700集散控制系统的日常维护、故障处理、检修等作业，其他DCS控制系统可参考使用。
1.4 编写依据本规程依据浙江中控技术股份ECS-700系统技术资料编写。
1.5 确保目标1.5.1 确保ECS-700集散控制系统在日常维护及大修的检修全过程无不平安因素发生。
1.5.2 确保ECS-700集散控制系统检修工程的验收率、合格率为100％。
2 概述2.1 ECS-700系统简介2.1.1 系统概述ECS-700 系统是浙江中控技术股份WebField 系列控制系统之一，是致力于帮助用户实现企业自动化的大型高端控制系统。
系统支持16 个控制域和16 个操作域，每个控制域支持60 个控制站，每个操作域支持60 个操作站，单域支持位号数量为65000 点。
ECS-700 系统按照可靠性原那么进行设计，充分保证系统平安可靠；系统所有部件都支持冗余，在任何单一部件故障情况下系统仍能正常工作。
ECS-700 系统具备故障平安功能，输出模块在网络故障情况下，进入预设的平安状态，保证人员、工艺系统或设备的平安。
ECS-700 系统作为大规模联合控制系统，具备完善的工程管理功能，包括多工程师协同工作、组态完整性管理、在线单点组态下载、组态和操作权限管理等，并提供相关操作记录的历史追溯。
ECS-700 系统融合了最新的现场总线技术和网络技术，支持PROFIBUS、MODBUS、FF、HART等国际标准现场总线的接入和多种异构系统的综合集成。
