静中通卫星天线的对星步骤

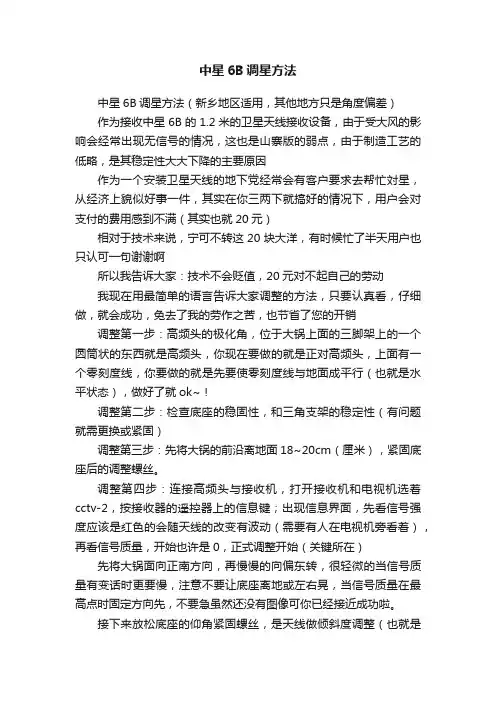

中星6B调星方法

中星6B调星方法中星6B调星方法（新乡地区适用，其他地方只是角度偏差）作为接收中星6B的1.2米的卫星天线接收设备，由于受大风的影响会经常出现无信号的情况，这也是山寨版的弱点，由于制造工艺的低略，是其稳定性大大下降的主要原因作为一个安装卫星天线的地下党经常会有客户要求去帮忙対星，从经济上貌似好事一件，其实在你三两下就搞好的情况下，用户会对支付的费用感到不满（其实也就20元）相对于技术来说，宁可不转这20块大洋，有时候忙了半天用户也只认可一句谢谢啊所以我告诉大家：技术不会贬值，20元对不起自己的劳动我现在用最简单的语言告诉大家调整的方法，只要认真看，仔细做，就会成功，免去了我的劳作之苦，也节省了您的开销调整第一步：高频头的极化角，位于大锅上面的三脚架上的一个圆筒状的东西就是高频头，你现在要做的就是正对高频头，上面有一个零刻度线，你要做的就是先要使零刻度线与地面成平行（也就是水平状态），做好了就ok~！调整第二步：检查底座的稳固性，和三角支架的稳定性（有问题就需更换或紧固）调整第三步：先将大锅的前沿离地面18~20cm（厘米），紧固底座后的调整螺丝。

调整第四步：连接高频头与接收机，打开接收机和电视机选着cctv-2，按接收器的遥控器上的信息键；出现信息界面，先看信号强度应该是红色的会随天线的改变有波动（需要有人在电视机旁看着），再看信号质量，开始也许是0，正式调整开始（关键所在）先将大锅面向正南方向，再慢慢的向偏东转，很轻微的当信号质量有变话时更要慢，注意不要让底座离地或左右晃，当信号质量在最高点时固定方向先，不要急虽然还没有图像可你已经接近成功啦。

接下来放松底座的仰角紧固螺丝，是天线做倾斜度调整（也就是仰角），这时你更要仔细很细微的一点一点的调，这时就会发现信号质量会一下就会有很大的跳变，图像也会出来。

你不要高兴的太早，你还得继续反复微调使信号质量达到最高（一般40~70不等，视接收器而定）这时你会发现原来的红色信号条变绿啦，这就表示调整成功，紧固仰角螺丝，把底座压好~~~~接下来你知道该怎么做了吗？？如果经过上面的调整还是感觉不理想，你可以试试把高频头到锅中心的距离改变一点，没什么难的，难就在于细心~调整失败原因：天线正面有障碍挡住了信号（包括人站在天线的前方）硬件原因：高频头或连接线，再就是你的接收机挂啦~~~~~ 说了半天，你记住了吗？学会了吗？？调好了吗？好了记得告诉我。

DSRF-570平板便携天线操作手册(1)(DOC)

便携式静中通卫星天线系统操作手册目录便携式静中通卫星天线系统操作手册 (1)2．设备外形与接口设置 (2)2.1 设备外观 (2)2.2 设备接口 (5)2.3 显示窗口和操作面板 (6)3．设备开通与收束操作 (7)3.1 静中通天线开通 (7)3.2 静中通天线收束 (10)4．寻星设置界面与操作 (11)4.1 F1界面 (11)4.2 F2界面 (12)4.2.1 F2界面各项意义 (12)4.2.2 F2界面各项数据输入方法 (13)4.3 F3界面 (15)4.4 F4界面 (15)4.5 重新获得GPS定位信息 (16)5、常见问题及解决办法 (16)6．系统主要技术指标 (17)7. 设备清单 (18)1．系统简介本系统型号为DSRF-570，是采用平板卫星天线和DVB-S信号进行自动追踪的静中通卫星通信天线。

系统嵌入了DVB-S卫星信号接收机、GPS接收机和电子倾角传感器，用户只需经简单操作装配两块天线面板，然后启动系统寻星开关，天线便会自动寻找并锁定卫星信号，实现全自动寻星功能。

本系统采用箱式结构，由平板天线（含BUC与LNB）部分与箱式支撑及控制部分组成。

收束状态下，支撑及控制部分收纳于箱内，天线面板收纳于另外的军用布包内，整机可双人搬移。

开通时可经简单操作装配两块天线面板，单键自动按预存卫星参数进行搜星。

全部操作都在面板式人机界面上进行，界面简明直观，易于理解和使用。

图1-1所示为天线开通的姿态。

图1-1 开通状态的DSRF-570天线2．设备外形与接口设置2.1 设备外观DSRF-570静中通自动寻星天线设备具有展开（如图1-1）和收束（如图2-1）两种工作状态。

收束态下主体为一个外形尺寸500×400×340mm的两侧面带有拎手的塑料箱。

箱盖上设有一个指北针，其位置靠近显示器窗口一侧。

收束时箱盖与箱体部分由四个吊扣挂住锁紧。

要进入展开状态时，需先取下箱盖扣置地面，分别按紧挂在天线支撑板背面两个支撑腿上的两个小插销，取下支撑腿，并将两支撑腿用小插销挂接在箱盖外侧面上的两个代销孔的挂件上。

天线产品知识(静中通)概要

静中通系统组成及工作原理培训教材
目录
目录
一：静中通天线产品分类二：静中通系统功能及特点
三：静中通控制系统组成及工作原理
四：静中通对星的操作步骤五：静中通控制系统操作注意事项及故障排除
一：静中通天线产品的简介
静中通天线产品有以下六种
MS-120KG MS-120KC MS-150KC MS-150KG MS-180KC MS-180KG G字母代表的玻璃钢天线， C字母代表的是碳纤维天线，数字代表的是天线的实际尺寸。
修改主频：选择此功能后，信标频率将自动显示在屏幕下方中间的提示区内并被激活，此时可键入需要设置的信标频率，修改完毕后按回车键即可将跟踪接收机的主频设置到指定频率。预置定位：此功能允许手工输入天线预置角度，并控制天线转动到该位置。选择此功能后，光标会停留在预置方位文本框中，用户可通过键盘输入角度位置，并按ＴＡＢ键使光标跳到预置俯仰文本框中便修改天线俯仰角度位置。修改完毕后按回车键天线将自动转到所需位置。读取串口：此功能将读取所有由串口提供的数据信息，包括天线角编码信息、电子罗盘数据、GPS数据等。扫描：此功能将控制天线执行扫描程序，并在扫描图像显示中实时显示出天线的扫描轨迹。极化调整：此功能将控制极化器向计算所得的目标角移动（目标角由控制器根据SNG位置、目标卫星和信标计算而得），如要停止按F5 键。
b：软件界面说明
屏幕上方输入/输出文本框说明屏幕上方主要为输入/输出文本框，其中白色的文本框为可编辑文本框，框中的数据可由键盘输入；黑色的文本框为不可编辑文本框，框中的数据只能用做显示，不能由键盘输入。左边一列文本框的前两位分别为天线的方位、俯仰预置角度，它表示在输入星位、手动定位时天线要转到的角度位置。第四行是卫星经度文本框，需要输入天线要对准的通信卫星的经度；中间一列文本框显示极化角度位置、跟踪接收机送来的AGC电平及数字罗盘的航向数据；右边一列文本框显示的是天线实际的方位、俯仰角度，倾斜仪测量到的倾斜角和横滚角等。屏幕中间左边的黑框为扫描图像显示，在选择了扫描功能后会在此框中显示出天线的实时扫描轨迹示意图；右边的黑框为系统状态指示，其中，上面两行是天线限位显示，若天线处于限位位置显示灯变红，否则显示灯变绿；第一列下面三行分别表示电机驱动器、GPS锁定状态，若驱动器工作正常、GPS锁定则显示灯变绿，否则显示灯变红。

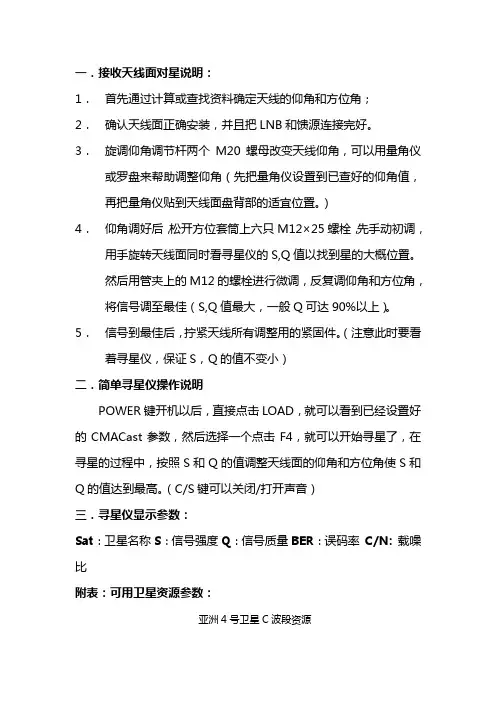

对星及寻星仪使用说明7

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

卫星通信站天线对星及极化调整程序

卫星通信站天线对星及极化调整程序中海油卫星通信站天线对星及极化调整程序一、准备工作1、熟悉天线的方位、俯仰、极化调整装置的使用方法2、熟悉LNB、ODU的使用方法3、熟悉频谱仪操作方法及使用安全要求4、根据当地经纬度，计算天线对卫星的方位角、俯仰角和极化角假定：卫星经度为θs（东经为正），地面站经度为θe（东经为正），地面站纬度为φe（北纬为正），则有：（1）方位角AZ（以正北为基准，顺时针）计算公式如下：AZ = 180 - AZ b：地面站在卫星星下点西北；AZ = 180 + AZ b：地面站在卫星星下点东北；AZ = 360 - AZ b：地面站在卫星星下点东南；AZ = AZ b：地面站在卫星星下点西南。

其中：AZ b = tg-1(tg(|θe-θs|)/sin(φe))（2）俯仰角EL（以地面站地平面为基准）计算公式如下：EL = tg-1((β- α)/SQR(1 - β*β))其中：α= 0.1512，β= cos(φe) * cos(θe-θs)（3）极化角POL（顺时针）计算公式如下：POL = tg-1(sin(θe - θs)/tg(φe))5、调整天线初始位置状态俯仰调整到计算值，精度应控制在1度左右（直接关系到对星需要的时间）；方位调整到计算值，大致准确即可（由于地磁影响，指南针的指向角度不准）；接收极化按水平设置，极化角粗略对准即可。

二、天线对星1、连接图和信标频点（1）利用LNB对星SINOSAT-1 C频段信标频率为4193MHz；一般情况下，C频段LNB的本振为5150MHz，因此SINOSAT-1 C频段信标在LNB输出中对应的频点为957MHz。

注意：频谱仪输入中不能有直流信号！在测试电缆接入频谱仪输入前需用万用表测试，确认无直流信号。

（2）利用ODU对星（IF Rx Out不能有直流分量）SINOSAT-1 C频段信标频率为4193MHz；将ODU中心频率设置为4190MHz，因此SINOSAT-1 C频段信标在70MHz中频输出中对应的频点为73MHz。

动(静)中通卫星指挥车操(修改版)

动（静）中通卫星指挥车操训练目的：使参训人员了解动（静）中通卫星通信基本概念、系统组成及工作原理，掌握动中通操作步骤及随车器材的使用方法。

场地器材：在30米的空旷的场地停卫星通信指挥车一辆，卫星通信设备齐全。

操作规程：训练人员在集合线处站成一列横队。

听到“操作人员出列”的口令，前4名操作人员（一名干部、一名驾驶员、两名操作员）答“是”，并跑步到卫星指挥车。

听到“预备--开始”的口令后分步骤开始操作：1、加电启动。

驾驶员启动车辆，前往指定位置；通信设备操作员开启发电机和UPS电源，依次打开通信设备电源。

2、建立卫星通信链路。

操作员检查天线控制器和调制解调器状态信息，确认完成对星，并建立卫星通信链路。

3、开通VOIP电话。

在行进过程中，操作员使用车载VOIP卫星电话拨打固定站指定电话并进行双方通话。

4、音视频应用设备操作。

在行进过程中，操作员使用音视频设备建立与固定站的双向音视频通信，接收固定站发送的1路语音图像，并上传1路语音图像。

5、数据查询。

在行进过程中，操作员使用车载电脑通过卫星通信链路联入指挥调度网，查询指定的数据。

6、无线单兵图传设备操作。

车辆驻停后，操作员使用无线单兵图传设备，通过卫星通信链路，将现场语音图像传送至固定站。

7、摄像机操作。

操作员使用1台摄像机，进行推、拉、摇、移等操作，选取最佳图像传送至固定站。

等完成后，由指挥员报告”报告，操作完毕。

”。

听到“收操”的口令，收回器材，放于原处，立正站好。

听到“入列”的口令，操作人员答“是”，然后按出列的相反顺序入列。

操作要求：1、操作前要对器材进行检查，保证器材完好；2、启动车辆和设备要依次加电；3、对星并建立卫星通信链路用时5分钟以内；4、利用VOIP卫星电话，拨打固定站指定电话用时2分钟以内，且语音质量较好；5、利用音视频设备将语音和图像传输至固定站用时2分钟以内；且音、视频质量较好；6、查询到指定数据用时3分钟以内完成7、无线图传设备将指定画面传输到固定站用时3分钟以内，图像、语音质量较好；8、；摄像构图效果良好、推、拉、摇、移等操作熟练；标准评定：1、动作规范，符合程序和要求达90分为优秀、80分以上为良好、60分以上的为合格，低于60分以下为不合格。

对星及寻星仪使用说明7

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

卫星天线调试方法

你肯定没对准卫星！看你收的是哪颗星？接收机里边参数看下，在网上查一下，它属于哪颗星，并且查那颗星的仰角、方位角、极化角。

一般是先，大致调好极化角。

即将高频头顺时针（+）或逆时针（-）转过的角度。

再，用量角器和线垂量出仰角（量角器中心穿一个洞）。

如果是偏馈天线会有个角度差，即偏角。

正装要减去，倒装要加上。

然后，看着电视机，调出信息，转动到方位角。

使信号质量出现并最大。

再后，固定方位角；细调仰角使信号质量最大，就固定方位角；细调极化角使信号质量最大，就固定极化角。

一个简单的方法，就是在高频头上贴好极化角的刻度，方法如下：如PBI1040Ku高频头，量好要贴极化角刻度高频头的圆周长为14厘米，对应弧度为360°、取7厘米对应弧度180°，在7厘米对折处为0°，左右各为90°，在7厘米纸条上比如以5°为一个刻度单位（如图1）。

以0°为中心对准高频头上的UP箭头标志，贴在量高频头圆周长处，或者打开高频头塑料盖能看见两支相互垂直的探针和一根横穿高频头直径的轴，确定和横穿高频头直径的轴相垂直的探针为极化角零度的位置（如图2），安装时，把高频头安装在天线高频头馈源夹子上，因Ku天线高频头馈源夹子上有零刻度，只要把计算好的极化角参数对准零刻度就行了。

比如在东经116.46°，北纬39.92°，收亚太76.5°极化角为-37.5°，逆时针旋转到37.5°处对准馈源夹子上的0°刻度，收帕拉帕113.0°极化角为-4.1°，逆时针旋转到4.1°处对准馈源夹子上的0°刻度，收泛美169°E极化角为43.5°，顺时针旋转到43.5°处对准馈源夹子上的0°刻度即可。

本人在使用艾雷特，奥斯卡Ku高频头上都采用此方法，因此，调高频头时，一次便锁好高频头极化角，免去了来回调整极化角的烦恼。
