2015下传感器实验手册(1)详解
传感器综合实验指导书电子电气工程系2015.6.2目录实验一金属箔式应变片单臂电桥性能实验1实验二金属箔式应变片半桥性能实验3实验三金属箔式应变片全桥性能实验4实验四金属箔式应变片单臂、半桥、全桥性能比较6实验五直流全桥的应用—电子秤实验6实验六电容式传感器的位移实验7实验七电涡流传感器位移实验8实验八被测体材质对电涡流传感器特性影响实验10实验九被测体面积大小对电涡流传感器的特性影响实验11实验十直流激励时接触式霍尔位移传感器特性实验11实验十一霍尔转速传感器测速实验13实验十二磁电式转速传感器测速实验14实验十三热电偶测温性能实验14实验十四热电阻测温特性实验16实验十五集成温度传感器温度特性实验17实验十六气敏(酒精)传感器气体浓度测量实验20实验十七湿度传感器湿度测量实验20实验一金属箔式应变片单臂电桥性能实验一、实验目的:了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理:电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=Kε式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。
金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。
（E为供桥电压）。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)。
四、实验步骤：1、根据图(1-1),应变式传感器已装于应变传感器模板上。
传感器中各应变片已接入模板左上方的R1、R2、R3、R4标志端。
加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。
2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。
3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
4、在传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码并读取相应的数显表数值，记下实验结果填入表（1-1）。
表1-1：单臂测量时，输出电压与负载重量的关系：5、根据表（1-1）计算系统灵敏度S：S=ΔV/ΔW(ΔV为输出电压平均变化量；ΔW 重量变化量)，计算非线性误差：δf1=Δm/yF·S×100%，式中Δm为输出电压值(多次测量时为平均值)与拟合直线的最大电压偏差量：yF·S为满量程时电压输出平均值。
五、思考题：单臂电桥时，作为桥臂的电阻应变片应选用：(1)正(受拉)应变片(2)负(受压)应变片(3)正、负应变片均可以。
一、实验目的：比较半桥与单臂电桥的不同性能，了解其特点。
二、基本原理：不同受力方向的两片应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。
当两片应变片阻值和应变量相同时，其桥路输出电压U02=EK/ε2，比单臂电桥灵敏度提高一倍。
三、需用器件与单元：同实验一。
四、实验步骤：1、保持实验（一）的各旋钮位置不变。
2、根据图1-3接线，R1、R2为实验模板左上方的应变片，注意R2应和R1受力状态相反，即桥路的邻边必须是传感器中两片受力方向相反(一片受拉、一片受压)的电阻应变片。
接入桥路电源±4V，先粗调Rw1，再细调Rw4，使数显表指示为零。
注意保持增益不变。
3、同实验一（4）步骤，将实验数据记入表（1）-2，计算灵敏度S=ΔV/ΔW，非线性误差δf2。
若实验时数值变化很小或不变化，说明R2与R1为受力状态相同的两片应变片，应更换其中一片应变片。
表1-2，半桥测量时，输出电压与负载重量的关系五、思考题：1、半桥侧量时两片不同受力状态的电阻应变片在接入电桥时，应放在：(1)对边？(2)邻边的位置？2、桥路测量时存在非线性误差，是因为：(1)电桥测量原理上存在非线性误差？(2)应变片应变效应是非线性的？(3)零点偏移？一、实验目的：了解全桥测量电路的优点。
二、基本原理：全桥测量电路中，将受力状态相同的两片应变片接入电桥对边，不同的接入邻边，应变片初始阻值是R1= R2= R3=R4，当其变化值ΔR1=ΔR2=ΔR3=ΔR4时，桥路输出电压U03=KEε，比半桥灵敏度又提高了一倍，非线性误差进一步得到改善。
三、需用器件和单元：同实验一。
四、实验步骤：1、保持实验（二）的各旋钮位置不变。
2、根据图1-4接线，将R1、R2、R3、R4应变片接成全桥，注意受力状态不要接错调节零位旋钮Rw1，并细调Rw4使电压表指示为零，保持增益不变，逐一加上砝码。
将实验结果填入表1-3；进行灵敏度和非线性误差计算。
1-3，全桥测量时,输出电压与负载重量的关系五、思考题：1、全桥测量中，当两组对边(R1、R3)电阻值相同时，即R1= R3, R2= R4,而R1≠R2时，是否可以组成全桥：(1)可以,(2)不可以。
2、某工程技术人员在进行材料拉力测试时在棒材上贴了两组应变片，如何利用这四片电阻应变片组成电桥，是否需要外加电阻。
实验四金属箔式应变片单臂、半桥、全桥性能比较一、实验目的：比较单臂、半桥、全桥输出时的灵敏度和非线性误差，得出相应的结论。
二、实验步骤：根据实验十、十一、十二所得的单臂、半桥和全桥输出时的灵敏度和非线性误差，从理论上进行分析比较，阐述理由。
(注意：实验一、二、三中的放大器增益必须相同)。
实验五直流全桥的应用—电子秤实验一、实验目的：了解应变片直流全桥的应用及电路标定。
二、基本原理：电子秤实验原理为实验三的全桥测量原理，通过对电路调节使电路输出的电压值为重量对应值，将电压量纲(V)改为重量量纲(g)即成为一台原始电子秤。
三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、±15V电源、±4V电源。
四、实验步骤：1、按图1-4全桥接线，电压表置2V档，合上主控箱电源开关，调节电桥平衡电位器Rw1，并细调Rw4使数显表显示0.00V。
2、将10只砝码全部置于传感器的托盘上，调节增益电位器Rw3(即满量程调整)，使数显表显示为0.200V或-0.200V。
3、拿去所有砝码,再次调零。
4、重复2、3步骤的标定过程，一直到满量程显示0.200V，空载时显示0.000V为止，把电压量纲V改为重量量纲g，即成为一台原始的电子秤。
5、把砝码依次放在托盘上，将相应的电压表数值填入下表：6、根据上表计算非线性差值。
7、分析误差来源，比较一下这个实验结果与实验三结果有什么不同点？8、在托盘上放上一未知重量的物体（<200g），根据电压表指示值，它有多重？实验六电容式传感器的位移实验一、实验目的：了解电容式传感器的结构及其特点。
二、基本原理：利用平板电容C=εA/d的关系,在ε、A、d中三个参数中，保持二个参数不变，而只改变其中一个参数，就可使电容的容量(C)发生变化，通过相应的测量电路，将电容的变化量转换成相应的电压量,则可以制成多种电容传感器，如：①变ε的湿度电容传感器。
②变d的电容式压力传感器。
③变A的电容式位移传感器。
本实验采用第③种电容传感器,是一种圆筒形差动变面积式电容传感器。
三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、移相/相敏检波/滤波模板、数显单元、直流稳压电源。
四、实验步骤：1、按图3-1将电容传感器装于电容传感器实验模板上。
2、将电容传感器连线插入电容传感器实验模板，实验线路见图4-1。
3、将电容传感器实验模板的输出端V01与数显电压表Vi相接，电压表量程置2V档，Rw调节到中间位置。
4、接入±15V电源，将测微头旋至10mm处，活动杆与传感器相吸合，调整测微头的左右位置，使电压表指示最小，并将测量支架顶部的镙钉拧紧，旋动测微头，每间隔0.2mm 记下输出电压值(V)，填入表4-1。
将测微头回到10mm处，反向旋动测微头，重复实验过程。
表4-1电容式传感器位移与输出电压的关系5、根据表4-1数据计算电容传感器的灵敏度S和非线性误差δf，分析误差来源。
五、思考题：试设计一个利用ε的变化测谷物湿度的电容传感器？能否叙述一下在设计中应考虑哪些因素？实验七电涡流传感器位移实验一、实验目的：了解电涡流传感器测量位移的工作原理和特性。
二、基本原理：通以高频电流的线圈会产生高频磁场，当有导体接近该磁场时，会在导体表面产生涡流效应，而涡流效应的强弱与该导体与线圈的距离有关，因此通过检测涡流效应的强弱即可以进行位移测量。
三、需用器件与单元：电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铁圆片。
四、实验步骤：1、根据图８－１安装电涡流传感器。
2、观察传感器结构，这是一个扁平的多层线圈，两端用单芯屏蔽线引出。
３、将电涡流传感器输出插头接入实验模板上相应的传感器输入插口，传感器作为由晶体管T1组成振荡器的一个电感元件。
４、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。
５、将实验模板输出端V0与数显单元输入端Vi相接。
数显电压表量程置20V档。
６、用连接导线从主控箱接入＋15V直流电源到模板上标有+15V的插孔中。
７、移动测微头与传感器线圈端部接触，开启主控箱电源开关，记下数显表读数，旋转测微头每隔0.2mm读一个数，直到输出几乎不变为止，将结果填入表8-1。
的最佳工作点，试计算量程为1mm、3mm及5mm时的灵敏度和非线性误差（可以用端基法或其它拟合直线）。
五、思考题：1、电涡流传感器的量程与哪些因素有关，如果需要测量±3mm的量程应如何设计传感器处理电路？2、用电涡流传感器进行非接触位移测量时，如何根据量程选用传感器。
实验八被测体材质对电涡流传感器特性影响实验一、实验目的：了解不同的被测体材料对电涡流传感器性能的影响。
二、基本原理：影响涡流效应的强弱除了上面提及的因素外，与金属导体本身的电阻率和磁导率也有关系，因此不同的材料就会有不同的涡流效应，从而改变电涡流传感器的测量性能。
传感器实验指导书
使用说明实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。
一、实验仪的传感器配置及布局是：四片金属箔式应变计：位于仪器顶部的实验工作台部分，左边是一副双孔称重传感器，四片金属箔式应变计贴在双孔称重传感器的上下两面，受力工作片分别用符号和表示。
可以分别进行单臂、半桥和全桥的交、直流信号激励实验。
请注意保护双孔悬臂梁上的金属箔式应变计引出线不受损伤。
电容式：由装于圆盘上的一组动片和装于支架上的两组定片组成平行变面积式差动电容，线性范围≥3mm。
电感式（差动变压器）：由初级线圈Li和两个次级线圈L。
绕制而成的空心线圈，圆柱形铁氧体铁芯置于线圈中间，测量范围>10mm。
电涡流式：多股漆包线绕制的扁平线圈与金属涡流片组成的传感器，线性范围>1mm。
压电加速度式：位于悬臂梁自由端部，由PZT-5双压电晶片、铜质量块和压簧组成，装在透明外壳中。
磁电式：由一组线圈和动铁（永久磁钢）组成，灵敏度0.4V/m/s。
热电式（热电偶）：位于仪器顶部的实验工作台部分，左边还有一副平行悬臂梁，上梁表面安装一支K分度标准热电偶，冷端温度为环境温度。
热敏式：平行悬臂梁的上梁表面还装有玻璃珠状的半导体热敏电阻MF-51，负温度系数，25℃时阻值为8~10K。
光电式传感器装于电机侧旁。
为进行温度实验，左边悬臂梁之间装有电加热器一组，加热电源取自15V直流电源，打开加热开关即能加热，加热温度通常高于环境温度30℃左右，达到热平衡的时间随环境温度高低而不同。
需说明的是置于上梁上表面的温度传感器所感受到的温度与在两片悬臂梁之间电加热器处所测得的温度是不同的。
霍尔式：半导体霍尔片置于两个半环形永久磁钢形成的梯度磁场中，线性范围≥3mm 。
MPX 压阻式：摩托罗拉扩散硅压力传感器，差压工作，测压范围0~50KP 。
精度1%。
（CSY10B ）湿敏传感器：高分子湿敏电阻，测量范围：0~99%RH 。
气敏传感器：MQ3型，对酒精气敏感，测量范围10-2000PPm ，灵敏度RO/R ＞5。
传感器实验指导书

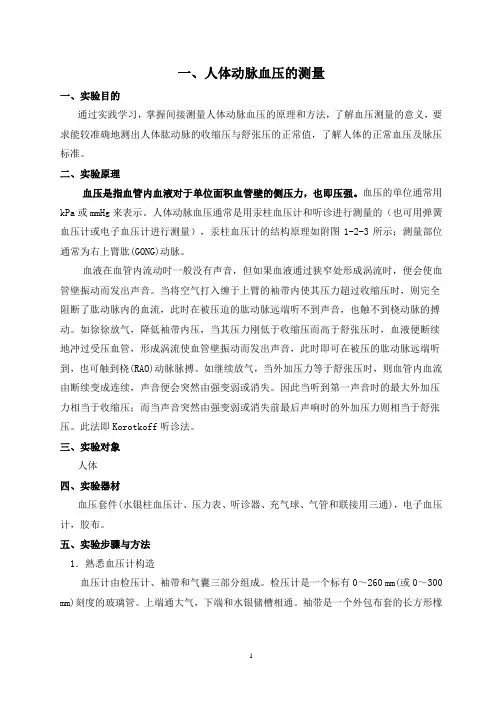

一、人体动脉血压的测量一、实验目的通过实践学习，掌握间接测量人体动脉血压的原理和方法，了解血压测量的意义，要求能较准确地测出人体肱动脉的收缩压与舒张压的正常值，了解人体的正常血压及脉压标准。
二、实验原理血压是指血管内血液对于单位面积血管壁的侧压力，也即压强。
血压的单位通常用kPa或mmHg来表示。
人体动脉血压通常是用汞柱血压计和听诊进行测量的（也可用弹簧血压计或电子血压计进行测量），汞柱血压计的结构原理如附图1-2-3所示；测量部位通常为右上臂肱(GONG)动脉。
血液在血管内流动时一般没有声音，但如果血液通过狭窄处形成涡流时，便会使血管壁振动而发出声音。
当将空气打入缠于上臂的袖带内使其压力超过收缩压时，则完全阻断了肱动脉内的血流，此时在被压迫的肱动脉远端听不到声音，也触不到桡动脉的搏动。
如徐徐放气，降低袖带内压，当其压力刚低于收缩压而高于舒张压时，血液便断续地冲过受压血管，形成涡流使血管壁振动而发出声音，此时即可在被压的肱动脉远端听到，也可触到桡(RAO)动脉脉搏。
如继续放气，当外加压力等于舒张压时，则血管内血流由断续变成连续，声音便会突然由强变弱或消失。
因此当听到第一声音时的最大外加压力相当于收缩压；而当声音突然由强变弱或消失前最后声响时的外加压力则相当于舒张压。
此法即Korotkoff听诊法。
三、实验对象人体四、实验器材血压套件(水银柱血压计、压力表、听诊器、充气球、气管和联接用三通)，电子血压计，胶布。
五、实验步骤与方法1．熟悉血压计构造血压计由检压计、袖带和气囊三部分组成。
检压计是一个标有0～260 mm(或0～300 mm)刻度的玻璃管。
上端通大气，下端和水银储槽相通。
袖带是一个外包布套的长方形橡皮囊，通过橡皮管分别与检压计水银储槽和橡皮球相通。
打气球是一个带有螺丝帽的橄榄球状橡皮囊，螺丝帽的拧紧和放松分别用于充气或放气。
2．测量过程1）受试者脱去右臂衣袖，取坐位，全身放松，右肘关节轻度弯曲，置于实验桌上，使上臂中心部与心脏位置同高，准备测量。
《传感器》实验指导书
实验一 金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、实验仪器双杆式悬臂梁应变传感器、托盘、砝码、数显电压表、±5V 电源、差动放大器、电压放大器、万用表（自备） 三、实验原理电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为ε⋅=∆k RR（1-1） 式中RR∆为电阻丝电阻相对变化； k 为应变灵敏系数；ll∆=ε为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。
如图1-1所示，将四个金属箔应变片（R1、R2、R3、R4）分别贴在双杆式悬臂梁弹性体的上下两侧，弹性体受到压力发生形变，应变片随悬臂梁形变被拉伸或被压缩。
图1-1 双杆式悬臂梁称重传感器结构图通过这些应变片转换悬臂梁被测部位受力状态变化，可将应变片串联或并联组成电桥。
电桥的作用完成电阻到电压的比例变化，如图1-2所示R6=R7=R8=R 为固定电阻，与应变片一起构成一个单臂电桥，其输出电压RR RR E U ∆⋅+∆⋅=211/40 （1-2）E 为电桥电源电压；式1-2表明单臂电桥输出为非线性，非线性误差为L=%10021⋅∆⋅-RR 。
图1-2 单臂电桥面板接线图四、实验内容与步骤1．悬臂梁上的各应变片已分别接到调理电路面板左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。
2．按图1-2只接好“差动放大器”和“电压放大器”部分，将“差动放大器”的输入端短接并与地相连，“电压放大器”输出端接数显电压表（选择200mV档），开启直流电源开关。
将“差动放大器”增益电位器与“电压放大器”增益电位器调至最大位置（顺时针最右边），调节调零电位器使电压表显示为0V。
关闭直流开关电源。
（两个增益调节的位置确定后不能改动）3．按图1-2接好所有连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R6、R7、R8构成一个单臂直流电桥。
传感器实验指导书
传感器（检测与转换）实验指导书李欣编著目录实验一电阻式传感器的单臂电桥性能实验 (3)实验二电阻式传感器的半桥性能实验 (6)实验三电阻式传感器的全桥性能实验 (8)实验四变面积式电容传感器特性实验 (10)实验五差动式电容传感器特性实验 (13)实验六差动变压器的特性实验 (14)实验七自感式差动变压器的特性实验 (16)实验八光电式传感器的转速测量实验 (18)实验九接近式霍尔传感器实验 (20)实验十涡流传感器的位移特性实验 (22)实验十一温度传感器及温度控制实验(AD590) (24)实验十二超声波传感器的位移特性实验 (27)附录一计算机数据采集系统的使用说明 (29)附录二检测与转换技术(传感器)实验台使用手册 (31)实验一电阻式传感器的单臂电桥性能实验一、实验目的1、了解电阻应变式传感器的基本结构与使用方法。
2、掌握电阻应变式传感器放大电路的调试方法。
3、掌握单臂电桥电路的工作原理和性能。
二、实验所用单元电阻应变式传感器、调零电桥、差动放大器板、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路1、电阻丝在外力作用下发生机械变形时，其阻值发生变化，这就是电阻应变效应，其关系为：ΔR/ R＝Kε，ΔR为电阻丝变化值，K为应变灵敏系数，ε为电阻丝长度的相对变化量ΔL/ L。
通过测量电路将电阻变化转换为电流或电压输出。
2、电阻应变式传感如图1-1所示。
传感器的主要部分是下、下两个悬臂梁，四个电阻应变片贴在梁的根部，可组成单臂、半桥与全桥电路，最大测量范围为±3mm。
11─外壳2─电阻应变片3─测杆4─等截面悬臂梁5─面板接线图图1-1 电阻应变式传感器3、电阻应变式传感的单臂电桥电路如图1-2所示，图中R1、R2、R3为固定，R为电阻应变片，输出电压U O＝EKε，E为电桥转换系数。
图1-2 电阻式传感器单臂电桥实验电路图四、实验步骤1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示15mm 左右。
传感器实验指导书正文 (1)
检测与转换（传感器）技术实训装置使用说明书上海天威教学实验设备有限公司实验一 电阻式传感器的单臂电桥性能实验一、实验目的1、了解电阻应变式传感器的基本结构与使用方法。
2、掌握电阻应变式传感器放大电路的调试方法。
3、掌握单臂电桥电路的工作原理和性能。
二、实验所用单元电阻应变式传感器、电阻与霍尔式传感器转换电路板（调零电桥）、差动放大器、直流稳压电源、数字电压表、位移台架。
三、实验原理及电路1、电阻丝在外力作用下发生机械变形时，其阻值发生变化，这就是电阻应变效应，其关系为：ΔR/ R ＝K ε，ΔR 为电阻丝变化值，K 为应变灵敏系数，ε为电阻丝长度的相对变化量ΔL/ L 。
通过测量电路将电阻变化转换为电流或电压输出。
2、电阻应变式传感如图1-1所示。
传感器的主要部分是上、下两个悬臂梁，四个电阻应变片贴在梁的根部，可组成单臂、半桥与全桥电路，最大测量范围为±3mm 。
1342+5VR RR5R1─外壳 2─电阻应变片 3─测杆 4─等截面悬臂梁 5─面板接线图图1-1 电阻应变式传感器3、电阻应变式传感的单臂电桥电路如图1-2所示，图中R 1、R 2、R 3为固定，R 为电阻应变片，输出电压U O ＝EK ε，E 为电桥转换系数。
+5V R 2rR 1R R 1R 2R 4RP 2OP07R 3R 4RP 1R 5+15V-15V 调零电桥电 阻传感器差动放大器4321876RPR 3VA DB CE图1-2 电阻式传感器单臂电桥实验电路图四、实验步骤1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示15mm 左右。
将测微器装入位移台架上部的开口处，将测微器测杆使其与电阻应变式传感器的测杆磁钢吸合，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。
2、将实验箱（实验台内部已连接）面板上的±15V 和地端，用导线接到差动放大器上；将放大器放大倍数电位器RP 1旋钮（实验台为增益旋钮）顺时针旋到终端位置。
最新传感器实验讲义1
传感器实验讲义1一、 CSY传感器实验仪简介实验仪主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。
传感器安装台部分：装有双平行振动梁（应变片、热电偶、PN结、热敏电阻、加热器、压电传感器、梁自由端的磁钢）、激振线圈、双平行梁测微头、光纤传感器的光电变换座、光纤及探头小机电、电涡流传感器及支座、电涡流传感器引线Φ3.5插孔、霍尔传感器的二个半圆磁钢、振动平台（圆盘）测微头及支架、振动圆盘（圆盘磁钢、激振线圈、霍尔片、电涡流检测片、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子）、扩散硅压阻式传感器、气敏传感器及湿敏元件安装盒，具体安装部位参看附录三。
备注：CSY系列传感器实验仪的传感器具体配置根据需方的合同安装。
显示及激励源部分：电机控制单元、主电源、直流稳压电源（±2V－±10V档位调节）、F／V数字显示表（可作为电压表和频率表）、动圈毫伏表（5mV-500mV）及调零、音频振荡器、低频振荡器、±15V不可调稳压电源。
实验主面板上传感器符号单元：所有传感器（包括激振线圈）的引线都从内部引到这个单元上的相应符号中，实验时传感器的输出信号（包括激励线圈引入低频激振器信号）按符号从这个单元插孔引线。
处理电路单元：电桥单元、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、涡流变换器等单元组成。
CSY实验仪配上一台双线（双踪）通用示波器可做几十种实验。
教师也可以利用传感器及处理电路开发实验项目。
二、主要技术参数、性能及说明<一>传感器安装台部分：双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过各自测微头或激振线圈接入低频激振器V O可做静态或动态测量。
应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
传感器：1、差动变压器量程:≥5mm 直流电阻：5Ω－10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体.2、电涡流位移传感器量程:≥1mm直流电阻：1Ω－2Ω多股漆包线绕制的扁平线圈与金属涡流片组成。
传感器实验指导书
4 传感测试技术基础实验4.1概述传感器也称为探测器、变换器或变送器，是能够把自然界的各种物理量和化学量转变为电信号再经过电子电路、仪器仪表或计算机进行处理，从而对这些量进行检测和控制。
传感器测试技术也称为非电量电测技术。
在机械量测量中，非电量被测参数主要有：位移、速度、加速度、力、压力、扭矩、转速、应力、应变、声音、振动等等。
传感器种类繁多，千差万别。
一种传感器可以用来测量多种被测量，一种被测量也可以用多种不同的传感器来测量。
通常传感器的分类可以用转换原理来分类，如电阻式传感器、电容式传感器、电感式传感器、磁电式传感器、压电式传感器、光电式传感器等等。
也可以按被测量来分类，如位移传感器、速度传感器、加速度传感器、力传感器、压力传感器、扭矩传感器等等。
无论何种传感器，它作为测量与控制系统的首要环节，应能达到快速、正确、可靠并且经济地实现信息采集和转换的基本要求。
即：（1）传感器要有足够的容量——传感器的工作范围或量程足够大，具有一定的过载能力；（2）传感器要与系统匹配性好，灵敏度高——输出量与被测量之间具有确定的线形关系；（3）传感器反应速度快，工作可靠性好；（4）传感器适用性和适应性强——对被测对象影响小，内部噪声小又不易受干扰；（5）传感器精度适当，稳定性好——静态、动态响应要满足要求；（6）使用经济——成本底、寿命长。
（7）工程中要综合考虑上述要求，使用时应尽量满足上述要求。
[1]4.2 CSY系列传感器系统综合实验台4.2.1 CSY系列传感器系统综合实验台简介CSY系列传感器系统综合实验台为完全模块式结构，分主机和实验模块二部分。
主机由实验平台，传感器系统，交、直流信号源，温控电加热源，位移机构、振动机构、仪表显示、电动气压源、数据采集处理和通信系统（RS232接口）等组成。
实验模块有13个，每个包含一种或一类传感器及实验所需的电路和执行机构。
实验时模块可按实验要求灵活组合，仪器性能稳定可靠，方便实用。
传感器实验指导书
传感与检测技术实验讲义实验一应变式称重传感器的应用一．实验目的：1.熟悉常用应变式力传感器的应用。
2.掌握应变片传感器的测量原理及电桥电路的应用。
二．实验仪器：稳压电源、万用表、实验箱、称重传感器模块等。
实验原理：应变式传感器是常用的测量力的传感器。
应变片式传感器是一种将测试件上的应变量转换成一种电信号的敏感器件。
当事件受力发生形变时，电阻应变片的阻值发生改变，从而使加在电阻上的电压发生变化，通常采用桥式电路，然后通过放大器放大实现。
三.实验内容及测试1．不同质量砝码重量测量应变片可以测量的重量范围为0~1Kg，额定灵敏度为1.0±0.15mv/g，R1~R4组成的电桥测量电路输入阻抗为1115±10%Ω，输出阻抗为1000±10%Ω，安全过载率为150%F.S，最大工作电压为15VDC。
满量程输出电压=激励电压×灵敏度。
U1A、U1B组成放大倍数可调的差分放大电路。
测量模块面板上共有4测试点，分别连接+12V，-12V，GND，输出点U0，连接电源和地线，用万用表直流电压档测量输出端电压。
1）不放任何砝码，用万用表测量输出端电压，调整RV1,RV2，使输出电压为0；2）将不同的砝码顺序放置在测量模块测量称盘上，用万用表测量输出端电压，并将电压值记录在2.实验报告1）整理实验数据，并绘制输入输出线性图；2）将数据填写在报告上。
实验二温度传感器的应用一、实验目的：熟悉常用温度传感器并掌握温度传感器的应用。
二、实验仪器：稳压电源、万用表、数字逻辑实验箱、Pt100热电阻、热敏电阻、集成电路等。
三、实验原理：温度传感器是将温度转换为电量输出的装置。
常用的温度传感器有热电阻、热敏电阻、热电偶、集成温度传感器等等。
热电阻主要是利用电阻随温度变化而变化这一特性来进行温度的测量、控制。
四、实验内容1、热电阻的测量：测量Pt 100热电阻、热敏电阻在不同温度下的电阻值。
2、热敏电阻的应用------------过热报警器热敏电阻在电路中常作为温度控制器件使用。
传感器实验讲义1资料
一、CSY传感器实验仪简介实验仪主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。
传感器安装台部分：装有双平行振动梁（应变片、热电偶、PN结、热敏电阻、加热器、压电传感器、梁自由端的磁钢）、激振线圈、双平行梁测微头、光纤传感器的光电变换座、光纤及探头小机电、电涡流传感器及支座、电涡流传感器引线Φ3.5插孔、霍尔传感器的二个半圆磁钢、振动平台（圆盘）测微头及支架、振动圆盘（圆盘磁钢、激振线圈、霍尔片、电涡流检测片、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子）、扩散硅压阻式传感器、气敏传感器及湿敏元件安装盒，具体安装部位参看附录三。
备注：CSY系列传感器实验仪的传感器具体配置根据需方的合同安装。
显示及激励源部分：电机控制单元、主电源、直流稳压电源（±2V－±10V档位调节）、F／V数字显示表（可作为电压表和频率表）、动圈毫伏表（5mV-500mV）及调零、音频振荡器、低频振荡器、±15V不可调稳压电源。
实验主面板上传感器符号单元：所有传感器（包括激振线圈）的引线都从内部引到这个单元上的相应符号中，实验时传感器的输出信号（包括激励线圈引入低频激振器信号）按符号从这个单元插孔引线。
处理电路单元：电桥单元、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、涡流变换器等单元组成。
CSY实验仪配上一台双线（双踪）通用示波器可做几十种实验。
教师也可以利用传感器及处理电路开发实验项目。
二、主要技术参数、性能及说明<一>传感器安装台部分：双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过各自测微头或激振线圈接入低频激振器V O可做静态或动态测量。
应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
传感器：1、差动变压器量程:≥5mm 直流电阻：5Ω－10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体.2量程:≥1mm1Ω－2Ω多股漆包线绕制的扁平线圈与金属涡流片组成。
2015传感器实验
THSRZ-2型传感器系统综合实验装置简介一、概述“THSRZ-2 型传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。
适用于各大、中专院校开设“传感器原理”、“非电量检测技术”、“工业自动化仪表与控制”等课程的实验教学。
二、装置特点1．实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准；2．完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程；3．紧密联系传感器与检测技术的最新进展，全面展示传感器相关的技术。
三、设备构成实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。
1．主控台(1)信号发生器：1k～10kHz 音频信号，Vp-p=0～17V连续可调；(2)1～30Hz低频信号，Vp-p=0～17V连续可调，有短路保护功能；(3)四组直流稳压电源：+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调，有短路保护功能；(4)恒流源：0～20mA连续可调，最大输出电压12V；(5)数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级；(6)数字式毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能；(7)频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm；(8)计时器：0～9999s，精确到0.1s；(9)高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C。
2．检测源加热源：0～220V交流电源加热，温度可控制在室温～1200C；转动源：0～24V直流电源驱动，转速可调在0～3000rpm；振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。
