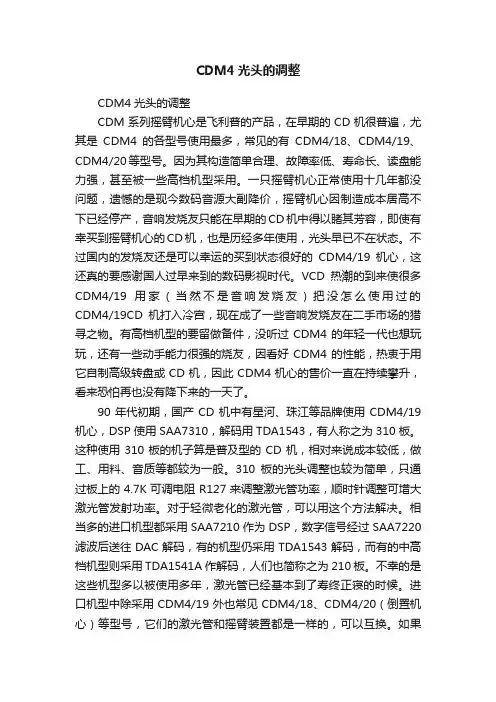

CDM4光头的调整

CDM4光头的调整CDM4光头的调整CDM系列摇臂机心是飞利普的产品,在早期的CD机很普遍,尤其是CDM4的各型号使用最多,常见的有CDM4/18、CDM4/19、CDM4/20等型号。
因为其构造简单合理、故障率低、寿命长、读盘能力强,甚至被一些高档机型采用。
一只摇臂机心正常使用十几年都没问题,遗憾的是现今数码音源大副降价,摇臂机心因制造成本居高不下已经停产,音响发烧友只能在早期的CD机中得以睹其芳容,即使有幸买到摇臂机心的CD机,也是历经多年使用,光头早已不在状态。
不过国内的发烧友还是可以幸运的买到状态很好的CDM4/19机心,这还真的要感谢国人过早来到的数码影视时代。
VCD热潮的到来使很多CDM4/19用家(当然不是音响发烧友)把没怎么使用过的CDM4/19CD机打入冷宫,现在成了一些音响发烧友在二手市场的猎寻之物。
有高档机型的要留做备件,没听过CDM4的年轻一代也想玩玩,还有一些动手能力很强的烧友,因看好CDM4的性能,热衷于用它自制高级转盘或CD机,因此CDM4机心的售价一直在持续攀升,看来恐怕再也没有降下来的一天了。
90年代初期,国产CD机中有星河、珠江等品牌使用CDM4/19机心,DSP使用SAA7310,解码用TDA1543,有人称之为310板。
这种使用310板的机子算是普及型的CD机,相对来说成本较低,做工、用料、音质等都较为一般。
310板的光头调整也较为简单,只通过板上的4.7K可调电阻R127来调整激光管功率,顺时针调整可增大激光管发射功率。
对于轻微老化的激光管,可以用这个方法解决。
相当多的进口机型都采用SAA7210作为DSP,数字信号经过SAA7220滤波后送往DAC解码,有的机型仍采用TDA1543解码,而有的中高档机型则采用TDA1541A作解码,人们也简称之为210板。
不幸的是这些机型多以被使用多年,激光管已经基本到了寿终正寝的时候。
进口机型中除采用CDM4/19外也常见CDM4/18、CDM4/20(倒置机心)等型号,它们的激光管和摇臂装置都是一样的,可以互换。
激光头调整图解

凡是使用过电脑的朋友都知道,光驱只要用了差不多一年,就该挑盘了,有的盘能读,有的盘不能读。
这种情况越来越越严重,最后干脆一张盘也不读了,把盘放进去,“稀里哗啦”地转了半天,可一点光盘图标,只听“铛”一声,“设备未准备好”。
其实,光驱读盘差,主要是因为电脑的使用环境差,光头上落了一层灰尘,这层灰尘阻挡了激光束的通过,同时随着使用时间的增加,激光头的发射能力也逐渐下降,最后导致无法读盘。
对于这类小毛病维修起来很简单,打开光驱,清洗一下光头的透镜,再适当调节一下激光头的发射功率就OK了。
其实,这类文章已经很多了,但对调节激光头功率的方法上却没有一个好方法,都是说左拧一点或者右拧一点,最后拧来拧去,竟把小小的电位器给拧下来了。
这可是我亲自遇到的,还好,自己焊接水平高,从别的报废光驱上拆了一个小电位器换上去修好了。
控制激光头功率大小的电位器是一个2K的无限位电位器,可以任意左右旋转,因此我们如果只凭感觉来调节激光头的功率大小,是很难把握的。
今天,我就详细介绍一下如何用万用表来调整激光头的功率。

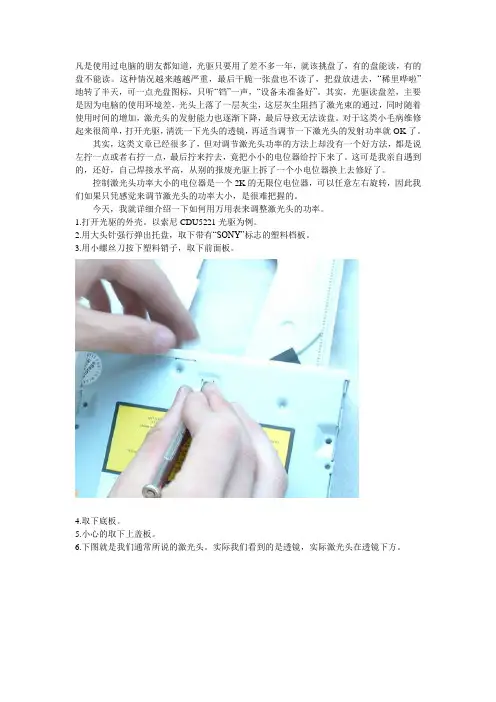

1.打开光驱的外壳。
以索尼CDU5221光驱为例。
2.用大头针强行弹出托盘,取下带有“SONY”标志的塑料档板。
3.用小螺丝刀按下塑料销子,取下前面板。
4.取下底板。
5.小心的取下上盖板。
6.下图就是我们通常所说的激光头。
实际我们看到的是透镜,实际激光头在透镜下方。
激光头组件的放大图:7.拔下光头与电路板的连接柔性电缆,要不我们在测量电位器阻值时不方便。
8.把光驱架反转过来,让激光头向下,这时我们就看到光头组件背部的形状。
在下方靠近柔性电缆的位置就是光头功率调节电位器。
9.下图就是电位器的实物图。
注意电位器有三个引脚,如果用万用表测试时,其中有两个引脚为0,我们只测试量有阻值的两个引脚的阻值的变化。
10.用万用表测量功率调节电位器的当前阻值的大小。
11.观察万用表的表头读数,为919OHM。
12.使用小十字螺丝刀,向顺时针方向,轻轻旋转5-10度。

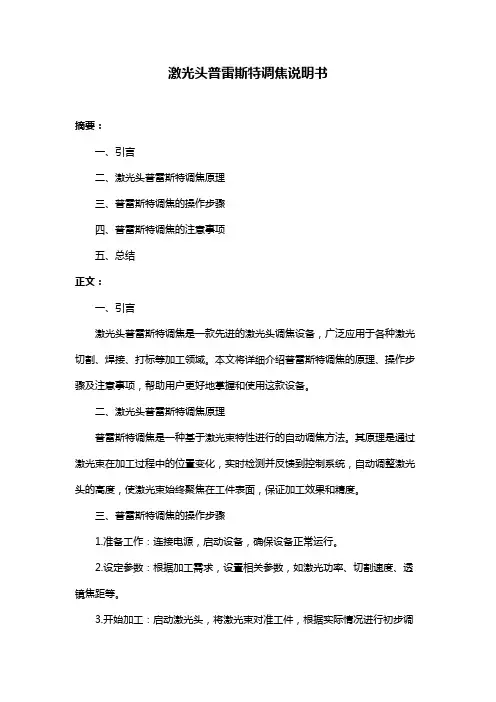

激光头普雷斯特调焦说明书

激光头普雷斯特调焦说明书摘要:一、引言二、激光头普雷斯特调焦原理三、普雷斯特调焦的操作步骤四、普雷斯特调焦的注意事项五、总结正文:一、引言激光头普雷斯特调焦是一款先进的激光头调焦设备,广泛应用于各种激光切割、焊接、打标等加工领域。
本文将详细介绍普雷斯特调焦的原理、操作步骤及注意事项,帮助用户更好地掌握和使用这款设备。
二、激光头普雷斯特调焦原理普雷斯特调焦是一种基于激光束特性进行的自动调焦方法。
其原理是通过激光束在加工过程中的位置变化,实时检测并反馈到控制系统,自动调整激光头的高度,使激光束始终聚焦在工件表面,保证加工效果和精度。
三、普雷斯特调焦的操作步骤1.准备工作:连接电源,启动设备,确保设备正常运行。
2.设定参数:根据加工需求,设置相关参数,如激光功率、切割速度、透镜焦距等。
3.开始加工:启动激光头,将激光束对准工件,根据实际情况进行初步调焦。
4.普雷斯特调焦:开启普雷斯特调焦功能,系统将自动根据激光束位置进行实时调整。
5.观察加工效果:观察加工过程中激光束的稳定性,如发现异常,可适当调整参数或暂停调焦功能,手动调整激光头高度。
6.结束加工:关闭激光头和设备电源,确保设备安全。
四、普雷斯特调焦的注意事项1.保持激光头清洁:定期清理激光头表面的灰尘和油污,避免影响激光束的传输和聚焦效果。
2.定期检查激光头:检查激光头镜片、聚焦透镜等易损部件,如有损坏,及时更换。
3.确保设备稳定:使用过程中,避免设备震动和晃动,以免影响激光束的稳定性。
4.合理设置参数:根据加工材料和厚度,合理调整激光功率、切割速度等参数,以获得更好的加工效果。
5.防止过热:长时间连续使用激光设备,可能导致设备过热,需定期停机散热,以免影响设备寿命。
五、总结激光头普雷斯特调焦作为一种先进的自动调焦技术,能够有效提高激光加工的精度和效率。
通过掌握其原理、操作步骤和注意事项,用户可以更好地使用这款设备,实现高质量、高效率的加工。
光头功能调节

以下附光驱光头功率调节方法:
一般的光驱都可以调节光头功率,在光头老化时候可以适当调节来增强光驱的读盘能力,不过调节过大容易烧光头,但是我发现我的T20光驱被我调乱了光头也没有烧掉,我想大概是IBM 笔记本的光驱有保护电路吧!或者现在的光驱都有了保护电路。
不同的光驱结构不同,但是调节光头功率都是以调节光头上的电位器来调节可变电阻来实现的,只要找到电位器就可以了。
电位器的样子很不隐蔽的,就好像一个螺丝。
它的下面就是可变电阻,会有三个触点!用万用表测阻值就在这三个触点上,当然,只是测量其中两个,具体哪两个就要测一下才知道,因为另外两个测出来的数据是0!需要说明一下dvd光驱有两个可变电阻和电位器,分别控制读取dvd和cd的光头功率,所以要分别测量。
激光头老化造成
排除了灰尘造成的原因,如果光驱还不能读盘很可能是“激光头”老化了,这时就要调整光驱激
光头附近的电位调节器,加大电阻改变电流的强度使发射管的功率增加,提高激光的亮度,从而提高光驱的读盘能力。
提醒:大家用小螺丝刀顺时针调节(顺时针加大功率、逆时针减小功率),以5度为步进进行调整,边调边试直到满意为止。
切记不可调节过度,否则可能出现激光头功率过大而烧毁的情况。
