栏杆分项工程深化设计方案
住宅栏杆深化设计方案
1设计依据为保证xxx项目8.1、8.2期工程护栏和扶手分项工程的工程质量和安全，特制定栏杆工程深化设计方案，本设计方案的依据如下：1)xxx八期项目栏杆工程投标文件2)xxx八期工程施工图纸3)《碳素结构钢》GB/T700-20064)《连续热镀锌钢板及钢带》GB/T2518-20085)《建筑装饰装修工程施工质量验收规范》GB50210-20016)《建筑工程施工质量验收统一标准》GB50300-20017)06J403-1楼梯栏杆栏板8)05ZJ401楼梯栏杆9)ISO9001：2008《质量管理体系要求》GB/T19001-20082设计说明xxx八期工程栏杆分项工程主要包括“玻璃阳台栏杆”、“热镀锌方管阳台栏杆”、“楼梯扶手”和“单面楼梯扶手”四个部分，均采用锌钢材料制作，由内到外防止钢材基材生锈，表面采用最先进的静电喷涂技术，澳大利亚骆驼牌粉末高温（200ºC）烘烤而成。
为满足栏杆的耐久性要求，栏杆的表面经过多道特殊涂层工序，形成永久性涂层，从而获取极其优异的防腐性、耐潮湿性、耐候性以及良好而持久的表面自洁能力。
组装栏杆的生产工艺如下所示：1)热浸锌卷板→高频焊接（成型、定径）→涡流探伤→矫正→水压检测→金加工→表面精整→补锌→皂生2)脱脂→一次清洗→二次清洗→表调→富锌磷化→清洗→纯水喷洗→干燥3)有机锌环氧粉末图层→固化→聚酯彩色图层→固化本工程栏杆工程全部采用热镀锌喷塑管材，组合式无焊接的安装方式，安装简单方便快捷，省时省力，外观精美，造型典雅、大方，安全环保，工艺先进，防腐、防锈，其强度、硬度均远高于普通钢制材料。
2.1 玻璃阳台栏杆面管采用40×80×1.2mm腰圆管，横栏采用32×32×1.2mm凹槽管，立柱采用40×40×1.2mm，立杆间距不大于1.2m，玻璃材料采用6+.14PVB+6双钢化夹胶玻璃，整片玻璃阳台栏杆通过组装而成，连接方式为六角自攻螺丝、M6不锈钢防拆螺丝、拉爆螺丝和M8×70膨胀螺丝。

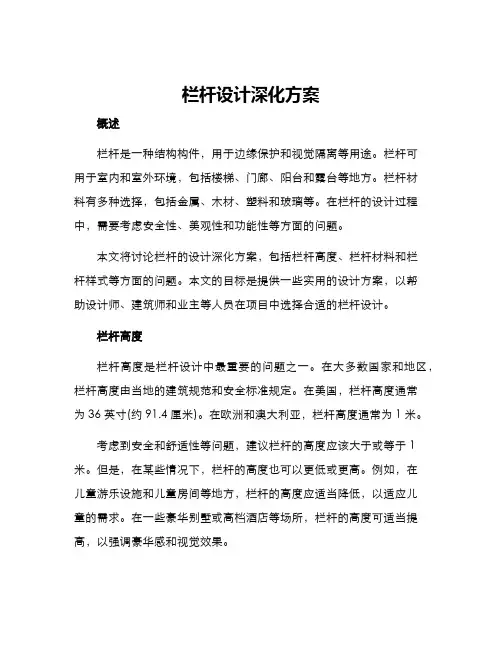

栏杆设计深化方案
栏杆设计深化方案概述栏杆是一种结构构件，用于边缘保护和视觉隔离等用途。
栏杆可用于室内和室外环境，包括楼梯、门廊、阳台和露台等地方。
栏杆材料有多种选择，包括金属、木材、塑料和玻璃等。
在栏杆的设计过程中，需要考虑安全性、美观性和功能性等方面的问题。
本文将讨论栏杆的设计深化方案，包括栏杆高度、栏杆材料和栏杆样式等方面的问题。
本文的目标是提供一些实用的设计方案，以帮助设计师、建筑师和业主等人员在项目中选择合适的栏杆设计。
栏杆高度栏杆高度是栏杆设计中最重要的问题之一。
在大多数国家和地区，栏杆高度由当地的建筑规范和安全标准规定。
在美国，栏杆高度通常为36英寸(约91.4厘米)。
在欧洲和澳大利亚，栏杆高度通常为1米。
考虑到安全和舒适性等问题，建议栏杆的高度应该大于或等于1米。
但是，在某些情况下，栏杆的高度也可以更低或更高。
例如，在儿童游乐设施和儿童房间等地方，栏杆的高度应适当降低，以适应儿童的需求。
在一些豪华别墅或高档酒店等场所，栏杆的高度可适当提高，以强调豪华感和视觉效果。
栏杆材料栏杆材料的选择对栏杆的外观和耐用性具有重要影响。
常见的栏杆材料包括：1.金属。
金属栏杆具有耐腐蚀、耐磨损和美观等特点，可用于室内和室外环境。
常用的金属材料包括铁、不锈钢、铝和铜等。
2.木材。
木材栏杆具有天然美观、温馨感和环保等特点，通常用于室内环境。
常用的木材包括橡木、桃花心木和松木等。
3.塑料。
塑料栏杆具有轻便、易安装和耐用等特点，可用于室内和室外环境。
常用的塑料材料包括聚丙烯、聚氯乙烯和聚碳酸酯等。
4.玻璃。
玻璃栏杆具有透明、高档和现代感等特点，常用于室内和室外环境。
常用的玻璃包括钢化玻璃、夹层玻璃和亚克力玻璃等。
在选择栏杆材料时，需要考虑以下因素：•栏杆的用途和环境。
•材料的耐久性和维护成本。
•材料的成本和可用性。
栏杆样式栏杆样式是栏杆设计中最具个性化和创意化的方面。
栏杆的样式不仅影响栏杆的美观性和风格，还要考虑栏杆的安全性和功能性等方面的问题。

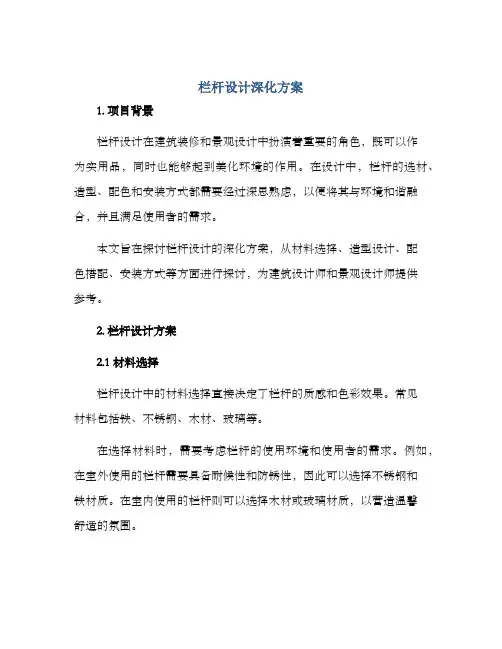

栏杆设计深化方案
栏杆设计深化方案1. 项目背景栏杆设计在建筑装修和景观设计中扮演着重要的角色，既可以作为实用品，同时也能够起到美化环境的作用。
在设计中，栏杆的选材、造型、配色和安装方式都需要经过深思熟虑，以便将其与环境和谐融合，并且满足使用者的需求。
本文旨在探讨栏杆设计的深化方案，从材料选择、造型设计、配色搭配、安装方式等方面进行探讨，为建筑设计师和景观设计师提供参考。
2. 栏杆设计方案2.1 材料选择栏杆设计中的材料选择直接决定了栏杆的质感和色彩效果。
常见材料包括铁、不锈钢、木材、玻璃等。
在选择材料时，需要考虑栏杆的使用环境和使用者的需求。
例如，在室外使用的栏杆需要具备耐候性和防锈性，因此可以选择不锈钢和铁材质。
在室内使用的栏杆则可以选择木材或玻璃材质，以营造温馨舒适的氛围。
2.2 造型设计栏杆的造型设计应该与建筑或景观环境相协调，并且能够起到美化环境的作用。
栏杆的形式多种多样，可以是直线型、弧形、波浪型、矩形等。
在进行造型设计时，需要考虑栏杆的使用功能和安全性。
例如，在楼梯口设置栏杆时，需要保证其高度和间距符合国家安全标准，避免使用者摔倒或撞到栏杆。
在公共场所设置栏杆时，需要考虑老人和儿童的高度差异，以便为这些特殊人群提供安全保障。
2.3 配色搭配栏杆的配色搭配需要考虑栏杆的材料和周围环境的色彩，以营造和谐的视觉效果。
常见的配色方案包括单色、双色、多色等。
在选择配色方案时，需要考虑栏杆颜色与周围建筑或景观的搭配效果。
例如，在白色墙面和地面中使用黑色栏杆将会产生一种强烈的对比效果，营造出隆重和庄重的氛围。
而在多彩雕塑和水景中使用玻璃栏杆将会产生一种轻盈和灵动的视觉效果，让人感受到无限的生机和活力。
2.4 安装方式栏杆的安装方式直接影响栏杆的稳定性和安全性，因此需要选择适合的安装方式。
常见的安装方式包括固定式、弹性式、螺母式等。
在选择安装方式时，需要考虑栏杆的材料和使用环境。
例如，在高层建筑中设置栏杆时，需要选择固定式，以提供足够的稳定性和安全性。
外门窗、栏杆工程深化设计指引
外门窗、栏杆工程深化设计指引目录第一部分：外门窗、栏杆工程技术标准 (2)一、适用范围 (2)二、设计依据 (2)三、材料、设备、及配件要求 (3)（一）一般要求 (3)（二）材料要求 (3)四、铝合金门窗的设计要求 (8)五、栏杆的设计、制作、安装和施工要求 (12)（一）栏杆的设计要求 (12)（二）工序要求 (12)(三)金属表面油漆及防锈要求 (13)（四）杆件连接 (14)（五）预埋件制作与施工 (14)（六）成品或半成品安装 (16)（七）成品验收 (16)（八）成品保护 (17)（九）玻璃栏杆的设计和施工 (17)第二部分：外门窗、栏杆工程施工图深化设计 (24)一、图纸部分 (24)（一）总说明 (24)（二）图纸目录 (28)（三）图纸部分 (29)二、外门窗计算书部分 (30)三、栏杆计算 (34)第一部分：外门窗、栏杆工程技术标准一、适用范围本技术标准适用于中泰集团所有外门窗铝合金门窗、塑钢门窗和室外钢质阳(露)台栏杆、钢质楼梯间栏杆、钢质花槽栏杆、女儿墙顶栏杆的制安工程招投标及现场施工指导。
二、设计依据1、本标准参照国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。
2、本标准中引用的国家或行业标准—旦有更新时，外门窗、栏杆工程设计及制作安装单位有义务了解规范标准的更新和按照相应的标准执行。
3、除另有注明外，本工程须符合设计、图纸和相关国家，地方及行业标准，主要包括但不限于：《工程建设标准强制性条文》2013 年版《建筑工程施工质量验收统一标准》GB50300-2017)《建筑装饰装修工程施工及验收规范》(GB50210-2018 )《住宅装饰装修工程施工规范》( GB50327-2017 )《民用建筑工程室内环境污染控制规范》( GB50325 -2014 )《铝合金门窗》(GB/T8478-2008)《铝合金门窗工程技术规范》(JGJ214- 2016)《铝合金门窗设计、施工验收规范》(DBJ15-30- 2015)《中空玻璃》(GB/T11944- 2012)《建筑玻璃应用技术规程》(JGJ113-2015 )《建筑安全玻璃管理规定》（发改运行[2003]2116 号）《钢结构设计规范》( GB50017 -2017 )《建筑结构设计荷载规范》( GB50009 -2015 )三、材料、设备、及配件要求（一）一般要求1、除非工程项目所在地另有规定，工程所有的铝型材、钢材，五金配件、玻璃、密封材料、硅酮结构密封胶为国家或行业标准中规定的—等品及以上的品质。

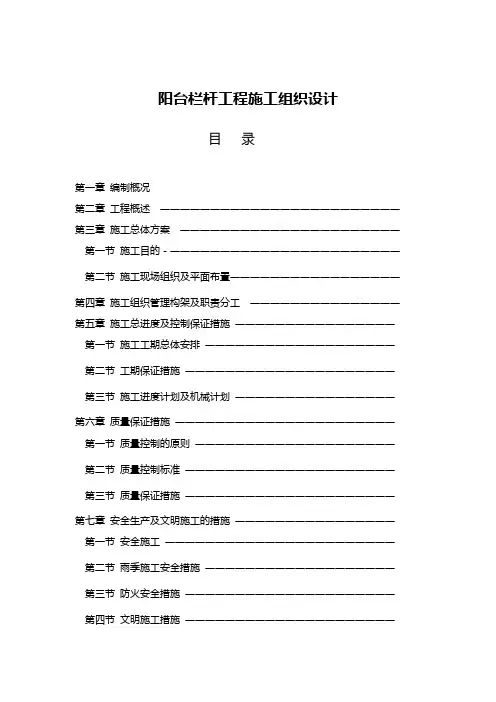

施工组织设计(钢管栏杆)
阳台栏杆工程施工组织设计目录第一章编制概况第二章工程概述――――――――――――――――――――――――第三章施工总体方案――――――――――――――――――――――第一节施工目的－―――――――――――――――――――――――第二节施工现场组织及平面布置―――――――――――――――――第四章施工组织管理构架及职责分工―――――――――――――――第五章施工总进度及控制保证措施――――――――――――――――第一节施工工期总体安排―――――――――――――――――――第二节工期保证措施―――――――――――――――――――――第三节施工进度计划及机械计划――――――――――――――――第六章质量保证措施――――――――――――――――――――――第一节质量控制的原则――――――――――――――――――――第二节质量控制标准―――――――――――――――――――――第三节质量保证措施―――――――――――――――――――――第七章安全生产及文明施工的措施――――――――――――――――第一节安全施工―――――――――――――――――――――――第二节雨季施工安全措施―――――――――――――――――――第三节防火安全措施―――――――――――――――――――――第四节文明施工措施―――――――――――――――――――――第五节环境保护措施―――――――――――――――――――――第六节地下管线及其他地上地下设施的加固措施―――――――――第八章铝合金门窗安装前的施工准备―――――――――――――――第一节施工准备总要求――――――――――――――――――――第二节施工安装的基本条件确认――――――――――――――――第九章施工安装流程及要领―――――――――――――――――――第十章预计在施工时将出现的问题及解决方法――――――――――第一节测量放线定位―――――――――――――――――――――第二节玻璃及框架――――――――――――――――――――――第三节胶缝质量―――――――――――――――――――――――第四节玻璃位置不正――――――――――――――――第十一章成品保护的保证措施及工程保险―――――――――――――第一节生产加工阶段成品保护措施―――――――――――――――第二节产品包装阶段防护措施―――――――――――――――――第三节运输阶段产品防护措施―――――――――――――――――第四节施工现场产品防护措施―――――――――――――――――第五节工程保险―――――――――――――――――――――――第十二章与业主、总包方及其他专业的协调配合――――――――――第一节业主方面―――――――――――――――――――――――第二节建筑设计师――――――――――――――――――――――第三节监理公司―――――――――――――――――――――――第四节总承包方―――――――――――――――――――――――第十三章工程验收―――――――――――――――――――――――第一节隐蔽验收的验收制度――――――――――――――――――第二节分项工程完成后的自检制度―――――――――――――――第三节工程验收、竣工――――――――――――――――――――第十四章售后服务承诺――――――――――――――――――――第一节各部门职责――――――――――――――――――――――第二节售后服务工作程序―――――――――――――――――――第三节售后服务人员的要求――――――――――――――――――第四节售后服务的验收――――――――――――――――――――第五节售后服务的收费――――――――――――――――――――第一章编制概况一、编制适用范围：本施工组织设计仅适用中环凯旋宫栏杆工程。

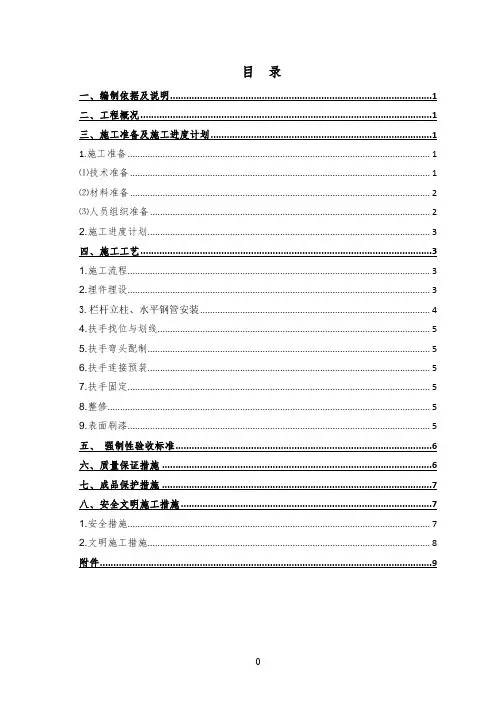

栏杆分项工程施工方案
目录一、编制依据及说明 (1)二、工程概况 (1)三、施工准备及施工进度计划 (1)1.施工准备 (1)⑴技术准备 (1)⑵材料准备 (2)⑶人员组织准备 (2)2.施工进度计划 (3)四、施工工艺 (3)1.施工流程 (3)2.埋件埋设 (3)3.栏杆立柱、水平钢管安装 (4)4.扶手找位与划线 (5)5.扶手弯头配制 (5)6.扶手连接预装 (5)7.扶手固定 (5)8.整修 (5)9.表面刷漆 (5)五、强制性验收标准 (6)六、质量保证措施 (6)七、成品保护措施 (7)八、安全文明施工措施 (7)1.安全措施 (7)2.文明施工措施 (8)附件 (9)一、编制依据及说明为保证xxx项目护栏和扶手分项工程的施工质量和施工安全，特制定本专项施工方案，本方案的编制依据如下：1)xxx项目投标文件及相关施工图纸2)xxx项目施工组织设计3)《建筑装饰装修工程施工质量验收规范》GB50210-20014)《建筑工程施工质量验收统一标准》GB50300-20135)《建筑机械使用安全技术规程》JGJ33-20126)《建筑施工安全检查标准》JGJ59-2011二、工程概况三、施工准备及施工进度计划1.施工准备⑴技术准备为保证施工顺利进行，项目技术部积极组织技术人员认真审阅图纸，并现场进行实地测量，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。
向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。
⑵材料准备本工程栏杆制作和安装所需主要材料如下表所示：项目部根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。
根据各种物资的需要量计划和合同，拟定运输计划和运输方案。
按照要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。
小区栏杆工程施工方案模板
小区栏杆工程施工方案模板一、工程概况本工程地点位于XX小区，主要包括栏杆的设计、制作、安装等一系列工作。
本工程的总施工面积为XXX平方米，总工期为XX天。
二、施工单位资质施工单位应具备以下资质：1. 具有建筑工程施工总承包贰级及以上资质2. 具有建筑工程专业承包壹级资质3. 具有安全生产许可证4. 具有相关施工工程施工安全许可证5. 施工单位应具备相关工程的施工经验，并能提供相关工程的业绩证明。
三、施工方案1. 前期准备a. 施工单位应按照施工图纸要求，准备所需的材料和设备。
b. 施工单位应制定详细的施工计划，包括施工进度、施工步骤、质量控制、安全措施等内容。
2. 施工工艺a. 栏杆的制作：栏杆的制作应按照设计图纸要求，采用优质的材料，经过专业的加工制作。
b. 栏杆的安装：栏杆的安装应按照设计图纸和施工标准要求，进行精准的安装，确保栏杆的整体稳固和美观。
3. 安全措施a. 施工单位应制定详细的安全生产计划，确保施工过程中的安全。
b. 施工单位应配备专业的安全员和施工人员，并进行相关的安全教育培训。
c. 施工单位应在施工现场设置明显的安全警示标识，并配备相关的安全设施。
4. 环保措施a. 施工单位应按照相关法律法规的要求，减少施工过程中的环境污染，保护周边环境。
b. 施工单位应配备相关的环保设备和人员，确保施工过程中的环保要求得到满足。
四、质量保证1. 施工单位应按照设计图纸和施工标准要求，严格控制施工质量，确保施工过程中不出现质量问题。
2. 施工单位应按照相关标准和规范进行现场质量验收，确保栏杆的质量符合设计要求。
3. 施工单位应设立质量监督员，并由相关部门进行定期质量检查，确保施工质量得到保证。
五、工程安全1. 施工单位应制定详细的安全生产计划和安全管理制度，确保施工过程中的安全。
2. 施工单位应在施工现场设置明显的安全警示标识，并配备相关的安全设施。
3. 施工单位应配备专业的安全员和施工人员，并进行相关的安全教育培训。
栏杆设计深化方案
栏杆设计深化方案背景说明在建筑、道路、桥梁等领域，栏杆作为一种常见的防护设施，不仅起到了保障人们安全的作用，也是建筑美学的重要组成部分。
然而，在栏杆设计中，仍存在一些问题，例如栏杆的高度、安装方式等，需要进行深化设计。
栏杆高度栏杆的高度应该根据不同应用场景而定。
例如，在公共场所，栏杆的高度应该不低于1.05米，以保证行人的安全；在普通住宅区，栏杆的高度可以适当降低至0.9米，以更好地展示建筑风格。
此外，对于一些需要进行防护的区域，例如高空建筑物的观景台，栏杆的高度应该增加，以防止游客意外跌落。
因此，在栏杆设计中，需要根据实际需求，确定栏杆的高度。
栏杆材质栏杆的材质也是决定栏杆美观度和防护性的重要因素。
栏杆的材质包括铁艺、钢制、铝制、玻璃等。
其中，铁艺栏杆美观、经久耐用，但需要进行防锈处理；钢制栏杆较耐用，但安装成本较高；铝制栏杆轻便美观，但强度较弱；玻璃栏杆通透美观，但需要进行定期清洁。
因此，在栏杆设计中，需要根据实际需求和预算，选择适合材质，并进行合理的处理。
栏杆布局在栏杆设计中，栏杆的布局也是重要的考虑因素。
栏杆的间距应该根据隔离区域和建筑风格等因素进行调整，以达到美观和防护的效果。
例如，在观景平台的栏杆设计中，应该考虑到游客的观看角度、环境风貌等因素，使栏杆与周围环境融为一体；在大型体育场馆的栏杆设计中，则需要考虑安全性和可维护性等问题，确保观众安全。
栏杆配件栏杆的配件包括连接件、支撑点、把手等。
配件的材质和形状也会影响栏杆的美观度和安全性。
例如，在高空建筑的观景台上，连接件和支撑点应该采用不易生锈的材质，并且需要有防锈处理，以延长使用寿命；在公共场所的栏杆设计中，把手上应该设计成符合人体工程学原理的形状，以方便行人抓握使用。
结论综上所述，栏杆设计深化方案针对栏杆的高度、材质、布局、配件等方面进行了阐述。
在栏杆设计中，需要考虑实际需求和预算，并且与周围环境、建筑风格等进行配合，从而达到美观和防护的双重效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

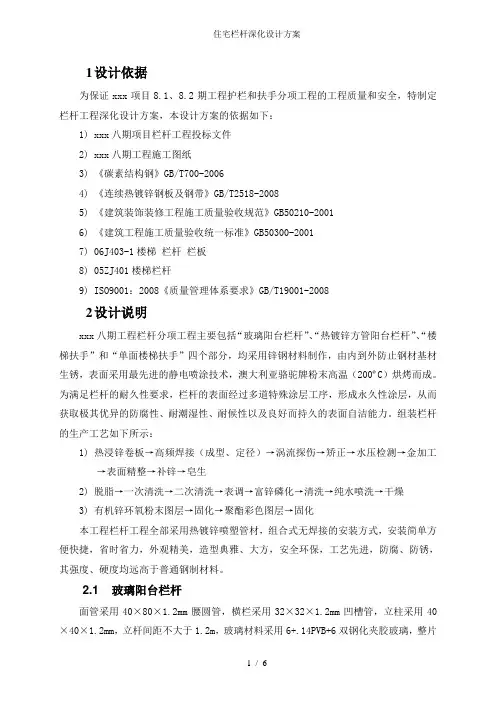

1设计依据
为保证xxx项目8.1、8.2期工程护栏和扶手分项工程的工程质量和安全，特制定栏杆工程深化设计方案，本设计方案的依据如下：
1)xxx八期项目栏杆工程投标文件
2)xxx八期工程施工图纸
3)《碳素结构钢》GB/T700-2006
4)《连续热镀锌钢板及钢带》GB/T2518-2008
5)《建筑装饰装修工程施工质量验收规范》GB50210-2001
6)《建筑工程施工质量验收统一标准》GB50300-2001
7)06J403-1楼梯栏杆栏板
8)05ZJ401楼梯栏杆
9)ISO9001：2008《质量管理体系要求》GB/T19001-2008
2设计说明
xxx八期工程栏杆分项工程主要包括“玻璃阳台栏杆”、“热镀锌方管阳台栏杆”、“楼梯扶手”和“单面楼梯扶手”四个部分，均采用锌钢材料制作，由内到外防止钢材基材生锈，表面采用最先进的静电喷涂技术，澳大利亚骆驼牌粉末高温（200ºC）烘烤而成。
为满足栏杆的耐久性要求，栏杆的表面经过多道特殊涂层工序，形成永久性涂层，从而获取极其优异的防腐性、耐潮湿性、耐候性以及良好而持久的表面自洁能力。
组装栏杆的生产工艺如下所示：
1)热浸锌卷板→高频焊接（成型、定径）→涡流探伤→矫正→水压检测→金加工
→表面精整→补锌→皂生
2)脱脂→一次清洗→二次清洗→表调→富锌磷化→清洗→纯水喷洗→干燥
3)有机锌环氧粉末图层→固化→聚酯彩色图层→固化
本工程栏杆工程全部采用热镀锌喷塑管材，组合式无焊接的安装方式，安装简单方便快捷，省时省力，外观精美，造型典雅、大方，安全环保，工艺先进，防腐、防锈，其强度、硬度均远高于普通钢制材料。
2.1 玻璃阳台栏杆
面管采用40×80×1.2mm腰圆管，横栏采用32×32×1.2mm凹槽管，立柱采用40×40×1.2mm，立杆间距不大于1.2m，玻璃材料采用6+.14PVB+6双钢化夹胶玻璃，整片
玻璃阳台栏杆通过组装而成，连接方式为六角自攻螺丝、M6不锈钢防拆螺丝、拉爆螺丝和M8×70膨胀螺丝。
2.2 热镀锌方管阳台栏杆
面管采用40×80×1.2mm腰圆管，横栏采用32×32×1.0mm方管，竖栏采用19×19×0.8mm方管，立柱采用40×40×1.2mm方管，立杆间距不大于1.2m，整个阳台栏杆通过组装而成，连接方式为六角自攻螺丝、M6不锈钢防拆螺丝、拉爆螺丝和M8×70膨胀螺丝。
2.3 楼梯扶手
面管采用40×80×1.2mm腰圆管，横栏采用32×32×1.0mm方管，竖栏采用19×19×0.8mm方管，立柱采用40×40×1.2mm方管，立杆间距不大于1.2m，整个楼梯栏杆通过组装而成，连接方式为六角自攻螺丝、M6不锈钢防拆螺丝、拉爆螺丝、M6拉铆螺丝和M8×70膨胀螺丝。
2.4 单面楼梯扶手
扶手材料采用φ50×1.2mm锌钢管，支点为φ15×1.2mm，支点间距1.2-1.5m，支点入墙30-50mm填充水泥砂浆与原墙面平，扶手高度为1100mm。
连接为拉爆螺丝。
栏杆底座标高详见建筑设计墙身大样图，颜色均为黑底银花，详见色板。
四类栏杆大样图详见附件。
