线路板焊接基础知识

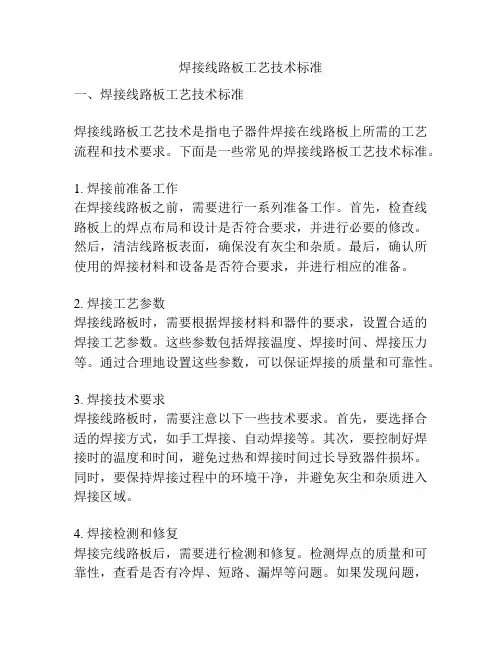

焊接线路板工艺技术标准
焊接线路板工艺技术标准一、焊接线路板工艺技术标准焊接线路板工艺技术是指电子器件焊接在线路板上所需的工艺流程和技术要求。
下面是一些常见的焊接线路板工艺技术标准。
1. 焊接前准备工作在焊接线路板之前，需要进行一系列准备工作。
首先，检查线路板上的焊点布局和设计是否符合要求，并进行必要的修改。
然后，清洁线路板表面，确保没有灰尘和杂质。
最后，确认所使用的焊接材料和设备是否符合要求，并进行相应的准备。
2. 焊接工艺参数焊接线路板时，需要根据焊接材料和器件的要求，设置合适的焊接工艺参数。
这些参数包括焊接温度、焊接时间、焊接压力等。
通过合理地设置这些参数，可以保证焊接的质量和可靠性。
3. 焊接技术要求焊接线路板时，需要注意以下一些技术要求。
首先，要选择合适的焊接方式，如手工焊接、自动焊接等。
其次，要控制好焊接时的温度和时间，避免过热和焊接时间过长导致器件损坏。
同时，要保持焊接过程中的环境干净，并避免灰尘和杂质进入焊接区域。
4. 焊接检测和修复焊接完线路板后，需要进行检测和修复。
检测焊点的质量和可靠性，查看是否有冷焊、短路、漏焊等问题。
如果发现问题，需要及时进行修复，保证焊接的质量和可靠性。
5. 焊接线路板质量标准焊接线路板的质量标准是评估焊接工艺是否合格的重要依据。
常见的质量标准包括焊点结构完整、无裂纹，焊接点与线路板之间的粘合度和可靠性等。
通过检测和评估这些质量标准，可以判断焊接线路板是否符合要求。
总结起来，焊接线路板工艺技术标准是指在焊接线路板过程中所需的工艺流程和技术要求。
合理地设置焊接工艺参数，掌握好焊接技术要求，进行焊接检测和修复，并符合相应的焊接线路板质量标准，可以保证焊接的质量和可靠性。
线路板焊接基础知识%5B方案%5D
线路板焊接基础知识电子产品的功能取决于电子元器件正确的相互连接，这些元器件的相互连接大都依据于线路板焊接。
线路板焊接在电子产品的装配中，一直起着重要的作用。
即使当前有许多连接技术，但线路板焊接仍然保持着主导地位。
关健字:线路板焊接,焊接线路板,线路板焊接设备线路板焊接是电子技术的重要组成部分。
进行正确的焊点设计和良好的加工工艺(即线路板焊接工艺)，是获得可靠焊接的关键因素。
所谓“可靠”是指焊点不仅在产品刚生产出来时具有所要求的一切性质，而且在电子产品的整个使用寿命中，都应保证工作无误。
尽管所有焊接过程的物理一化学原理是相同的，但电子电路的焊接又具有它自身的特点，即高可靠与微型化，这是与电子产品的特点相一致的。
线路板焊接质量的优劣是受多方面因素影响的。
例如基金属材料的种类及其表层、镀层的种类和厚度、加工工艺和方式、焊接前的表面状态、焊接成分，焊接方式、焊接温度和时间、被焊接基金属的间隙大小、助焊剂种类与性能、焊接工具等等。
不仅被焊元器件引线表面的氧化物及引线内部结构的金属间化合物状况是影响引线可焊性的重要原因，而且印制板表面的氧化物也是影响焊盘可焊性的主要原因。
线路板焊接机理采用锡铅焊料进行焊接的称为锡铅焊，简称锡焊，其机理是:在锡焊的过程中将焊料、焊件与铜箔在焊接热的作用下，焊件与铜箔不熔化，焊料熔化并湿润焊接面，依靠焊件、铜箔两者问原子分子的移动，从而引起金属之间的扩散形成在铜箔与焊件之间的金属合金层，并使铜箔与焊件连接在一起，就得到牢固可靠的焊接点，以上过程为相互间的物理一化学作用过程。
线路板焊接特点焊料熔点低于焊件。
焊接时将焊料与焊件共同加热到焊接温度，焊料熔化而焊件不熔化。
焊接的形成依靠熔化状态的焊料浸润焊接面，从而产生冶金、化学反应形成结合层，实现焊件的结合。
铅锡焊料熔点低于200?，适合半导体等电子材料的连接。
只需简单的加热工具和材料即可加工，投资少。
焊点有足够强度和电气性能。
锡焊过程可逆，易于拆焊。

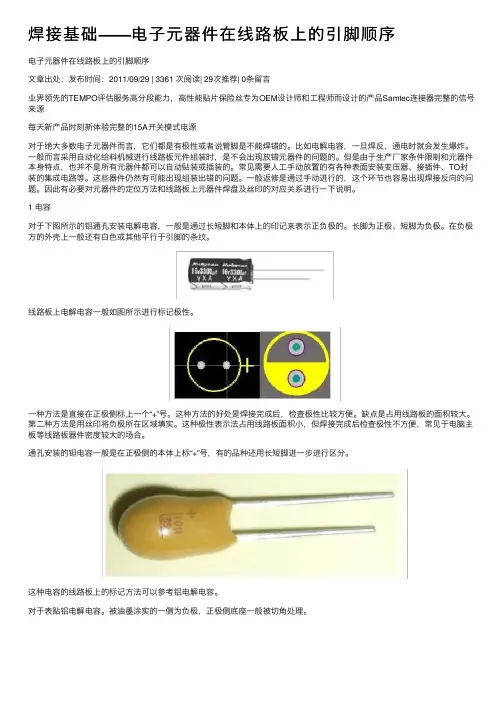

焊接基础——电子元器件在线路板上的引脚顺序
焊接基础——电⼦元器件在线路板上的引脚顺序电⼦元器件在线路板上的引脚顺序⽂章出处：发布时间：2011/09/29 | 3361 次阅读| 29次推荐| 0条留⾔业界领先的TEMPO评估服务⾼分段能⼒，⾼性能贴⽚保险丝专为OEM设计师和⼯程师⽽设计的产品Samtec连接器完整的信号来源每天新产品时刻新体验完整的15A开关模式电源对于绝⼤多数电⼦元器件⽽⾔，它们都是有极性或者说管脚是不能焊错的。
⽐如电解电容，⼀旦焊反，通电时就会发⽣爆炸。
⼀般⽽⾔采⽤⾃动化给料机械进⾏线路板元件组装时，是不会出现放错元器件的问题的。
但是由于⽣产⼚家条件限制和元器件本⾝特点，也并不是所有元器件都可以⾃动贴装或插装的。
常见需要⼈⼯⼿动放置的有各种表⾯安装变压器、接插件、TO封装的集成电路等。
这些器件仍然有可能出现组装出错的问题。
⼀般返修是通过⼿动进⾏的，这个环节也容易出现焊接反向的问题。
因此有必要对元器件的定位⽅法和线路板上元器件焊盘及丝印的对应关系进⾏⼀下说明。
1 电容对于下图所⽰的铝通孔安装电解电容，⼀般是通过长短脚和本体上的印记来表⽰正负极的。
长脚为正极、短脚为负极。
在负极⽅的外壳上⼀般还有⽩⾊或其他平⾏于引脚的条纹。
线路板上电解电容⼀般如图所⽰进⾏标记极性。
⼀种⽅法是直接在正极侧标上⼀个“+”号。
这种⽅法的好处是焊接完成后，检查极性⽐较⽅便。
缺点是占⽤线路板的⾯积较⼤。
第⼆种⽅法是⽤丝印将负极所在区域填实。
这种极性表⽰法占⽤线路板⾯积⼩，但焊接完成后检查极性不⽅便，常见于电脑主板等线路板器件密度较⼤的场合。
通孔安装的钽电容⼀般是在正极侧的本体上标“+”号，有的品种还⽤长短脚进⼀步进⾏区分。
这种电容的线路板上的标记⽅法可以参考铝电解电容。
对于表贴铝电解电容。
被油墨涂实的⼀侧为负极，正极侧底座⼀般被切⾓处理。
它在线路板上⼀般如上图所⽰也就是在线路板上⽤丝印“+”号表⽰正极，同时把器件的外形轮廓画出来。
这样有切⾓的⼀边也可以⽤以辨认正极。

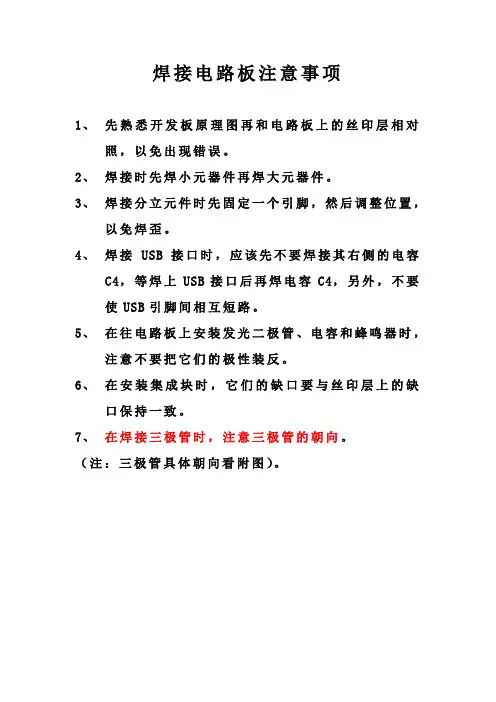

89C51焊接电路板时注意事项
焊接电路板注意事项
1、先熟悉开发板原理图再和电路板上的丝印层相对
照，以免出现错误。
2、焊接时先焊小元器件再焊大元器件。
3、焊接分立元件时先固定一个引脚，然后调整位置，
以免焊歪。
4、焊接USB接口时，应该先不要焊接其右侧的电容
C4，等焊上USB接口后再焊电容C4，另外，不要
使USB引脚间相互短路。
5、在往电路板上安装发光二极管、电容和蜂鸣器时，
注意不要把它们的极性装反。
6、在安装集成块时，它们的缺口要与丝印层上的缺
口保持一致。
7、在焊接三极管时，注意三极管的朝向。
（注：三极管具体朝向看附图）。
焊接线路板工艺技术要求
焊接线路板工艺技术要求焊接线路板是电子产品生产中非常重要的工艺环节。
为保证线路板的质量和可靠性，需要遵循一系列的工艺技术要求。
下面将介绍焊接线路板的工艺技术要求。
首先，焊接线路板需要选择合适的焊接设备和工艺。
一般采用手工焊接和波峰焊接两种方式。
手工焊接适用于少量的线路板生产，操作人员需要熟悉焊接技术，合理控制焊接时间和温度，保证焊接质量。
波峰焊接适用于大量的线路板生产，具有高效、一致性好的特点。
其次，焊接线路板需要选择合适的焊接材料。
常见的焊接材料有焊锡丝和焊锡膏。
焊锡丝适用于手工焊接，具有较好的可操作性和焊接质量。
焊锡膏适用于波峰焊接，具有精确的贴膏定位和良好的润湿性。
再次，焊接线路板需要保证焊点的质量。
焊点质量好坏直接影响到线路板的可靠性和稳定性。
焊点需要具有良好的润湿性，焊锡要完全润湿焊盘和焊脚，焊接面积要达到一定的要求。
焊接时要注意控制焊接温度和时间，避免焊接过热或焊接不充分。
此外，焊接线路板需要保证焊接过程中线路板的保护。
焊接过程中，要避免线路板受到机械损伤、静电干扰等影响。
要根据不同的焊接方式选择合适的线路板保护措施，如使用合适的焊接台、焊接垫、防静电设备等。
最后，焊接线路板的工艺技术要求也需要根据具体的产品要求和设计要求进行相应的调整。
不同产品的线路板可能有不同的尺寸、布局和焊接方式。
在进行焊接前，需要对线路板进行充分的准备工作，检查线路板的图纸和规格，确定焊接方式和工艺参数。
焊接后还需要进行焊点的检测和质量评定，确保焊接质量和线路板的可靠性。
总之，焊接线路板的工艺技术要求包括选择合适的焊接设备和工艺、选择合适的焊接材料、保证焊点的质量、保护线路板以及根据具体要求进行相应的调整。
只有严格遵循这些要求，才能保证焊接线路板的质量和可靠性，提高产品的竞争力。
电路板的布线、焊接技巧及注意事项
电路板的布线、焊接技巧及注意事项（一）1、输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
2、电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～,最经细宽度可达0.05～,电源线为1.2～3、数字电路与模拟电路的共地处理，数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
4、尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
5、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件平行排列。
这样，不但美观．而且装焊容易．易于批量生产。
6、输入输出端用的导线应尽量避免相邻平行。
最好加线间地线，以免发生反馈藕合。
7、印制导线拐弯处一般取圆弧形，而直角或夹角在高频电路中会影响电气性能。
如非要取直角，一般采用两个135度角来代替直角。
8、电源线设计根据印制线路板电流的大小，尽量加租电源线宽度，减少环路电阻。
同时、使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。
9、地线设计地线设计的原则是：(1)数字地与模拟地分开。
若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。
低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地。
电路板焊接技巧个人总结
电路板焊接技巧个人总结万用电路板的选择和焊接使用技巧.万用电路板的选择和焊接使用技巧20__-01-0611:42:20来源：OFweek电子工程网导读：万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板俗称“洞洞板”。
相比专业的PCB制版洞洞板具有以下优势：使用门槛低成本低廉使用方便扩展灵活。
万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板俗称“洞洞板”。
相比专业的PCB制版洞洞板具有以下优势：使用门槛低成本低廉使用方便扩展灵活。
比如在大学生电子设计竞赛中作品通常需要在几天时间内争分夺秒地完成所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种一种焊盘各自独立（图1以下简称单孔板）另一种是多个焊盘连在一起（图2以下简称连孔板）单孔板又分为单面板和双面板两种。
根据笔者的经验单孔板较适合数字电路和单片机电路连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主电路较规则；而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对每个人的喜好不一样选择自己用起来比较顺手的就OK了。
图1单孔板图2连孔板另外读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜呈现金黄色平时应该用纸包好保存以防止焊盘氧化万一焊盘氧化了（焊盘失去光泽、不好上锡）可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板焊盘呈现银白色锡板的基板材质要比铜板坚硬不易变形。
他们的价格也有区别以大小为100cm2（10cm×10cm）的单面板为例：铜板价格3~4元锡板7~8元一般每平方厘米不超过8分钱。
焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状剥皮之后还可以当作跳线使用；多股细导线质地柔软焊接后显得较为杂乱。
线路板焊接教程，手把手实例图文值得收藏
线路板焊接教程，手把手实例图文值得收藏首先来张全部焊接一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
焊接IC了，先在PCB上固定贴片IC的一个脚
然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香象拉丝苹果
放到IC脚上!用铜丝吸锡
最后用酒精清洗（用棉签）
你会发现松香很块就会融化而不见!
做点结尾工作
完成的样子
提示：【分享是一种美德，转载是一种动力】【分享好心情，传播正能量】如果文章对你有所帮助，记着点击【右上角】分享到朋友圈哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线路板焊接基础知识
线路板焊接是电子技术的重要组成部分。
进行正确的焊点设计和良好的加工工艺(即线路板焊接工艺)，是获得可靠焊接的关键因素。
所谓“可靠”是指焊点不仅在产品刚生产出来时具有所要求的一切性质，而且在电子产品的整个使用寿命期间，都应保证工作无误。
尽管所有焊接过程的物理—化学原理是相同的，但电子电路的焊接又具有它自身的特点，即高可靠与微型化，这是与电子产品的特点相一致的。
线路板焊接质量的优劣是受多方面因素影响的。
例如基金属材料的种类及其表层、镀层的种类和厚度、加工工艺和方式、焊接前的表面状态、焊接成分、焊接方式、焊接温度和时间、被焊接基金属的间隙大小、助焊剂种类与性能、焊接工具等等。
不仅被焊元器件引线表面的氧化物及引线内部结构的金属间化合物状况是影响引线可焊性的重要原因，而且印制板表面的氧化物也是影响焊盘可焊性的主要原因。
线路板焊接机理
采用锡铅焊料进行焊接的称为锡铅焊，简称锡焊，其机理是：在锡焊的过程中将焊料、焊件与铜箔在焊接热的作用下，焊件与铜箔不熔化，焊料熔化并湿润焊接面，依靠焊件、铜箔与焊料间原子分子的移动，从而引起金属之间的扩散形成金属合金层，并使铜箔与焊件连接在一起，就得到牢固可靠的焊接点，以上过程为相互间的物理—化学作用过程。
线路板焊接特点
焊料熔点低于焊件；
焊接时将焊料与焊件共同加热到焊接温度，焊料熔化而焊件不熔化；
焊接的形成依靠熔化状态的焊料浸润焊接面，从而产生冶金、化学反应形成结合层，实现焊件的结合；
铅锡焊料熔点低于200℃，适合半导体等电子材料的连接；
只需简单的加热工具和材料即可加工，投资少；
焊点有足够强度和电气性能；
锡焊过程可逆，易于拆焊。
线路板锡焊条件
一、焊件具有可焊性
锡焊的质量主要取决于焊料润湿焊件表面的能力，即两种金属材料的可润性即可焊性。
如果焊件的可焊性差，就不可能焊出合格的焊点。
可焊性是指焊件与焊锡在适当的温度和焊剂的作用下，形成良好结合的性能。
不是所有的材料都可以用锡焊实现连接的，只有部分金属有较好可焊性，一般铜及其合金、金、
银、锌、镍等具有较好可焊性。
而铝、不锈钢、铸铁等可焊性很差，一般需要特殊焊剂及方法才能锡焊。
二、焊件表面应清洁
为了使焊锡和焊件达到良好的结合，焊件表面一定要保持清洁。
即使是可焊性良好的焊件，如果焊件表面存在氧化层、灰尘和油污，在焊接前务必清除干净，否则影响焊件周围合金层的形成，从而无法保证焊接质量。
三、合适助焊剂
助焊剂的种类很多，其效果也不一样，使用时应根据不同的焊接工艺、焊件的材料来选择不同的助焊剂。
助焊剂用量过多，助焊剂残余的副作用也会随之增加。
助焊剂用量太少，助焊作用则较差。
焊接电子产品使用的助焊剂通常采用松香助焊剂。
松香助焊剂无腐蚀，可除去氧化，增强焊锡的流动性，有助于湿润焊面，使焊点光亮美观。
四、合适焊接温度
热能是进行焊接不可缺少的条件。
在锡焊时，热能的作用是使焊锡向元件扩散并使焊件温度上升到合适的焊接温度，以便与焊锡生成金属合金。
五、合适焊接时间
焊接时间，是指在焊接过程中，进行物理和化学变化所需要的时间。
它包括焊件达到焊接温度时间，焊锡的熔化时间，助焊剂发挥作用及形成金属合金的时间几个部分。
线路板焊接时间要适当，过长易损坏焊接部位及器件，过短则达不到要求。
线路板焊接方式
关于线路板的焊接方法，小批量的焊接方法，多采用手工焊接方式。
对于大批量的电子产品生产，则采用浸焊、波峰焊、回流焊等办法。
线路板焊接设备
在整个焊接过程中，使用手工焊接方法，使用的工具多为电烙铁，电烙铁分为外热式电烙铁和内热式烙铁。
在批量的线路板焊接过程中，使用的设备为：波峰焊机、回流焊机。
