矿用防爆电气设备的分类及要求
矿用防爆电气设备的分类及要求矿用防爆电气设备是指在煤矿、金属矿山和非金属矿山等具有可燃性气体、粉尘危险环境中使用的电气设备。
为了确保矿用防爆电气设备的安全可靠性，各国都对其进行了严格的分类和要求。
以下是矿用防爆电气设备的分类及要求的详细介绍。
一、分类1. 气体型防爆电气设备：气体型防爆电气设备是指能够在可燃性气体环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。
2. 煤尘型防爆电气设备：煤尘型防爆电气设备是指能够在可燃性煤尘环境中工作的电气设备，包括防爆电机、防爆开关、防爆插座、防爆灯具等。
二、要求1. 防爆等级：根据不同矿区的爆炸性质和爆炸风险等级，矿用防爆电气设备需要满足不同的防爆等级要求。
一般来说，矿用防爆电气设备的防爆等级分为Exd和Exe两种。
Exd等级设备是指能够在爆炸危险区域中直接安装使用的电气设备，具有良好的密封性能和防爆能力。
Exe等级设备是指能够在非爆炸危险区域中使用的电气设备，具有普通电气设备的功能和性能。
2. 防爆结构：矿用防爆电气设备的防爆结构要求具有良好的防爆性能，能够防止可燃性气体、粉尘进入设备内部并引发爆炸。
常见的防爆结构包括爆破壳体结构、快速消除火花结构、起爆电路结构等。
3. 防爆性能：矿用防爆电气设备需要具备良好的防爆性能，能够在爆炸环境中工作时不产生火花、电弧和热源，以确保设备的安全可靠性。
4. 抗腐蚀性能：由于矿用环境通常存在大量的腐蚀性介质，矿用防爆电气设备需要具备良好的抗腐蚀性能，能够长期稳定地工作。
5. 温升控制：矿用防爆电气设备在工作时会产生一定的热量，需要通过合理的设计和控制，确保设备的温升在安全范围内，并防止设备发生过热引发火灾或爆炸。
6. 抗震性能：矿区通常存在地震、爆炸等自然灾害和事故风险，矿用防爆电气设备需要具备良好的抗震性能，能够在恶劣的工作环境下保持正常工作。
7. 可靠性：矿用防爆电气设备需要具备良好的可靠性，能够在长期、恶劣的工作环境下保持稳定的工作状态，以确保设备的安全可靠性。
矿用防爆电气设备的分类及要求范本
矿用防爆电气设备的分类及要求范本矿用防爆电气设备是指在可燃气体环境中使用的电气设备，具有防爆性能，能够安全可靠地运行，并防止产生可燃性气体的引燃和传播，从而保护生产人员和设备的安全。
根据国际标准和国内相关规范，矿用防爆电气设备可以分为以下几类：1. 隔爆型 (Ex d)隔爆型矿用防爆电气设备，也称为爆破型设备，是最常见的一类设备。
它通过将可燃性气体与外部环境隔绝，以阻止引燃和扩散。
该类型设备具有非常高的防爆性能，适用于爆炸性气体环境中较危险的区域。
隔爆型设备主要包括隔爆电机、隔爆开关、隔爆控制盒等。
2. 隔防型 (Ex e)隔防型矿用防爆电气设备是将高温设备的热量和火花限制在设备内部，通过设计设备结构来防止火花扩散，从而实现了防爆的目的。
其结构简单，成本较低，适用于一般爆炸危险区域。
隔防型设备主要包括隔防电机、隔防灯具、隔防耦合器等。
3. 隔爆型增安型 (Ex de)隔爆型增安型矿用防爆电气设备是在隔爆型设备的基础上，增加了额外的安全措施和限制，以防止设备在异常情况下发生点火和引燃。
它具有更高的安全性能，适用于在爆炸性气体环境中需要更高安全性的区域。
隔爆型增安型设备主要包括增安型电机、增安型控制盒、增安型传感器等。
4. 隔爆型冷却型 (Ex d pxb)隔爆型冷却型矿用防爆电气设备是隔爆型设备的一个变体，其特点是具有冷却装置，可以保持设备在正常工作温度下。
它适用于在高温环境中工作的设备，如热处理设备和高温炉等。
隔爆型冷却型设备主要包括冷却型电机、冷却型开关、冷却型传感器等。
5. 隔防型隔爆型 (Ex ed、Ex em)隔防型隔爆型矿用防爆电气设备是将隔防型和隔爆型两种设计相结合，既有隔防型的简单结构和低成本，又具备隔爆型的高防爆性能。
它适用于在一般爆炸危险区域中既要求防爆性能，又要求经济实用的场合。
隔防型隔爆型设备主要包括隔防型隔爆型电机、隔防型隔爆型开关、隔防型隔爆型控制盒等。
在国内矿用防爆电气设备的标准要求方面，主要参考了国际标准IEC 60079系列以及国内标准GB3836系列。
煤矿井下常用电气设备
P400F 馈 电 开 关 原 理 图
信号板
P400F馈电合闸说明
检查线路电压与开关变压器电压一致---万转开关(LW)由闭锁 打到分闸(LW1、LW4、LW3闭合)供电---变压器(KB)得电---电 源模块(D-30BGD)有电，综合保护器(KPZB-400F)有电---开关 正常显示---进行参数整定---按复位(FW)按钮---综合保护器 的10、20闭合，AC36V继电器1ZJ吸合---万转开关(LW)由分闸 打到合闸(LW1、LW4、LW2、LW5闭合，LW3断开)--断路器(ZN) 线包得电吸合---开关合闸正常运行 AC36V—提供继电器的工作电压 AC45V—经整流提供DC40V附加直流漏电检查电压 AC17V—提供显示电压和集成块的工作电压
注意事项：
说明：高压经过移变出来接到总馈电开关电源侧， 总馈电开关的负荷侧接到所有分开关的电源侧， 地线连接好组成选择性漏电系统。
常见故障
断路器合闸时,出现连击现象:
1.断路器后面辅助开关常开点接触不好; 2.万能转换开关触点接触不好; 3.断路器左侧插头接触不好;
开关不合闸:
1.断路器插头掉或没插好; 2.变压器或断路器线圈烧毁或保险熔断; 3控制回路接线不正确或断线；
二 次 电 压 可 通 过 y—d 变 换 得 两 种 电 压 ： 693/400v； 调整分接开关Ⅰ、Ⅱ、Ⅲ档可调整输出电压。
低压真空电磁启动器
1、用途 主要用于含爆炸性气体和煤尘的矿井，用于控制、保 护低压电机。 2、 结构 隔爆外壳、隔离换向开关、真空接触器、控制保护回 路、过电压保护组成。
二、变压器
变压器运行中的检查
矿用一般型电气设备
4.2.1材质
设备外壳材质应采用不燃或阻燃性材料制造;观察窗、 透明件、衬垫、 电缆引入
装置的密封件及控制手柄除外。
4.2.2
强度
4.2.2.1
设备外壳应能承受GB836.1-2000中表4规定的低冲击能量。 注:适用于坰室、井底车场和使用于大巷内正常情况下外力冲击不到 的电气设备，
可免做冲击试验。
连接件应满足:
a)可靠的固定， 不会自行松动;
b)具有使导体不会从指定位置滑出的结构;
c)保证适当的接触压力，不对连接导线产生影响功能的损伤，这尤 其适用于
连允许使用挤压电缆端子的方法。 不允许使用的连接件:
a)具有能损坏导体的尖锐棱 边;
b)在设备制造厂规定的正常拧紧过程中转动，扭转或永久性变形。

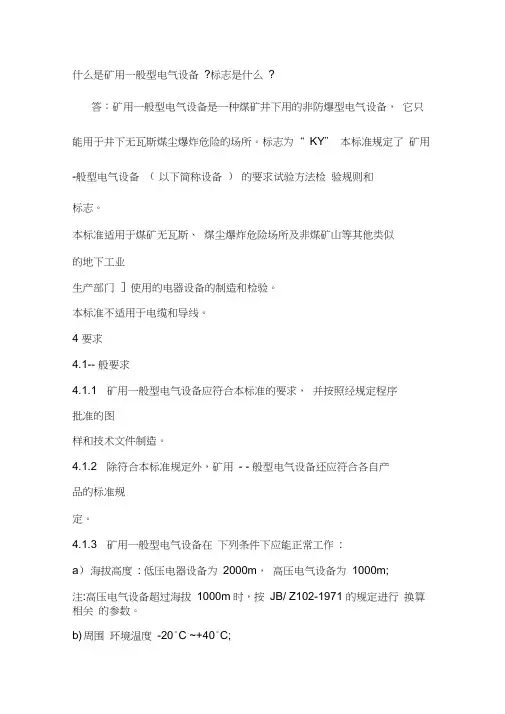

什么是矿用一般型电气设备?标志是什么?
答：矿用一般型电气设备是一种煤矿井下用的非防爆型电气设备， 它只能用于井下无瓦斯煤尘爆炸危险的场所。标志为“KY”本标准规定了 矿用-般型电气设备（以下简称设备）的要求试验方法检 验规则和
标志。
本标准适用于煤矿无瓦斯、 煤尘爆炸危险场所及非煤矿山等其他类似
的地下工业
插接装置的补充规定
4.11.1
插接装置应符合下列要求之一一:
a)用机械电气或其他方法连锁， 在带电条件下， 插接装置不能断开， 当断开
始插头不能带电;
b)用特殊紧固件连接在一-起，并增设“严禁带电断开”的警告牌。
4.11.2严禁未插入插座的插头元件带电。
5试验方
法
GB/ T 12173- -20085.1
“当心触电”的警告标志。
4.7.4用隔离开关连锁的结构，应保证触头的断开位置明显可见或通 过手柄的
煤矿电气设备
06
安全防护与事故预防
安全防护措施
设备安全防护
对于危险性高的设备应加 装防爆、防电弧等安全装 置，以确保操作人员人身 安全。
作业环境安全防护
针对不同等级的作业环境 ，应配置相应的通风、除 尘、排瓦斯等安全保障设 施。
紧急事故处理
在生产现场应设置应急照 明、灭火器等紧急事故处 理设施。
事故预防措施
2023
煤矿电气设备
contents
目录
• 设备种类 • 设备特点 • 设备选型与配置 • 设备安装与调试 • 设备故障诊断与维修 • 安全防护与事故预防
01
设备种类
采煤机
1 2
作用
采煤机是煤矿生产的关键设备，用于煤的开采 和装载。
组成
采煤机由截割部、牵引部、电气控制系统和辅 助装置等组成。
3
调试过程中应对设备的各项性能和功能进行 完整的记录，为以后维护和保养提供依据。
05
设备故障诊断与维修
故障诊断方法
直接观察法
通过检查设备的外观、声音、气味等，初 步判断故障的原因。
电压法
通过测量设备的电压值，判断电路是否正 常工作。
电阻法
通过测量设备的电阻值，判断电路是否正 常工作。
波形法
通过示波器观察信号波形，判断电路是否 正常工作。
定期进行电气设备绝缘测试，确保电气系统 正常运行。
04
设备安装与调试
安装流程
准备工作
认真审查图纸，熟悉设备安装环境。
调试前检查
检查设备安装位置、线路连接是否正确， 确认无误后进行调试。
基础施工
根据图纸进行设备基础施工，确保基础稳 固。
线路连接
根据图纸和规范要求，将设备的控制、动 力等线路连接到位，确保连接牢固、可靠 。
矿用防爆电气设备相关要求

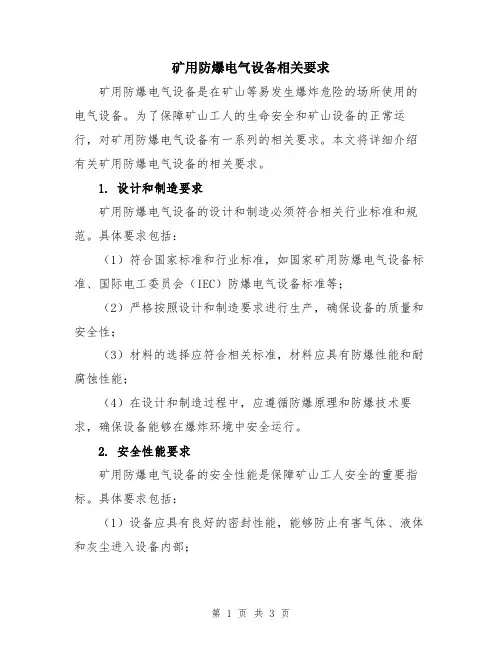

矿用防爆电气设备相关要求矿用防爆电气设备是在矿山等易发生爆炸危险的场所使用的电气设备。
为了保障矿山工人的生命安全和矿山设备的正常运行，对矿用防爆电气设备有一系列的相关要求。
本文将详细介绍有关矿用防爆电气设备的相关要求。
1. 设计和制造要求矿用防爆电气设备的设计和制造必须符合相关行业标准和规范。
具体要求包括：（1）符合国家标准和行业标准，如国家矿用防爆电气设备标准、国际电工委员会（IEC）防爆电气设备标准等；（2）严格按照设计和制造要求进行生产，确保设备的质量和安全性；（3）材料的选择应符合相关标准，材料应具有防爆性能和耐腐蚀性能；（4）在设计和制造过程中，应遵循防爆原理和防爆技术要求，确保设备能够在爆炸环境中安全运行。
2. 安全性能要求矿用防爆电气设备的安全性能是保障矿山工人安全的重要指标。
具体要求包括：（1）设备应具有良好的密封性能，能够防止有害气体、液体和灰尘进入设备内部；（2）设备的引线和连接部件应具有可靠的防爆性能，能够承受爆炸压力和温度；（3）设备应具有防止静电积聚和静电放电的措施，防止静电引发火花；（4）对于有限空间或者狭窄通道中使用的设备，应具有防爆和适应性能，以应对矿山内部空间环境的特殊要求；（5）设备应具有过载、短路、接地等故障保护功能，确保设备在故障发生时能够及时停机并报警。
3. 安装和维护要求矿用防爆电气设备的安装和维护是确定设备正常运行和延长使用寿命的重要环节。
具体要求包括：（1）设备的安装必须由经过培训的专业人员进行，确保安装质量和安全性；（2）设备的维护必须定期进行，包括清洁设备、检查设备的密封性能和连接性能、更换老化和损坏的部件等；（3）维护人员在进行维修和更换设备部件时，必须严格遵守操作规程和安全操作规定，防止操作不当导致事故发生；（4）设备维修必须使用符合要求的工具和设备，确保维修质量和安全性。
4. 监测和检测要求为了保障矿用防爆电气设备的安全性和正常运行，需要对设备进行监测和检测。
矿用电气设备课件
定期对设备进行性能检测和安全检查，确保设备 正常运行。
设备维护保养
制定设备维护保养计划，定期进行保养，延长设 备使用寿命。
安全操作规程
操作人员资质
确保操作人员具备相应的资质和技能，熟悉 设备操作。
操作流程
制定详细的操作流程，规范操作人员的操作 行为，防止误操作。
操作记录
建立操作记录制度，对每次操作进行详细记 录，便于追溯和检查。
变压器
总结词
变压器在矿用电气设备中起到调节电 压的作用，确保设备在合适的电压下 工作，同时实现电力系统的安全与稳 定。
详细描述
矿用变压器通常采用油浸式变压器， 具有较高的绝缘性能和散热性能。在 矿井下，变压器还需具备防爆、防腐 等功能，以满足特殊环境的需求。
开关设备
总结词
开关设备用于控制矿用电气设备的启动、停止及电路保护，对于保障设备安全运行具有 至关重要的作用。
矿用电气设备课件
目录
• 矿用电气设备概述 • 矿用电气设备的核心部件 • 矿用电气设备的运行与维护 • 矿用电气设备的规范与安全 • 矿用电气设备的未来展望
01
矿用电气设备概述
定义与分类
定义
矿用电气设备是指专门用于采矿作业 中的电气设备，具备防爆、防水、防 尘等功能，以确保在矿井下的安全运 行。
03
矿用电气设备的运行 与维护
运行管理
设备启动与关闭
严格按照操作规程进行设备的启动和关闭，确保设备 正常运行。
设备运行监控
实时监控设备的运行状态，包括电压、电流、温度、 压力等参数，确保设备在正常范围内工作。
设备运行记录
建立设备运行记录，记录设备的运行时间、故障情况 等信息，为设备的维护保养提供依据。
煤矿井下常用电气设备
矿用隔爆型真空馈电开关
产品特点：
PLC为核心控制器，具有很高的抗 干扰性能和电气稳定性。
全中文液晶显示，可显示开关的工 作状态、故障性质、电压、电流、 电度和绝缘状态等电参量。
标准RS-485通讯口，联网方便，实 现对开关的遥测、遥调和控制，实 现井下变电所的无人职守。
保护功能齐全：过载反时限保护、 过流保护、漏电保护和闭锁、选择 性漏电保护、欠压/过压保护和风电 瓦斯保护等。
常见故障
断路器合闸时,出现连击现象:
1.断路器后面辅助开关常开点接触不好; 2.万能转换开关触点接触不好; 3.断路器左侧插头接触不好;
开关不合闸:
1.断路器插头掉或没插好; 2.变压器或断路器线圈烧毁或保险熔断; 3控制回路接线不正确或断线；
开关的检修：
1、开关分闸后（停掉上一级开关），打开开关上盖， 拆下电源护板，检查主电源线、负荷线与线柱连接 是否紧固。
（3）开关组成选漏系统使用时，总、分开关间的主接地应可靠连接 一起。
（4）在一个回路中，只允许接一台总开关，也就是说变压器低压侧 先安装一台总开关，其余的安装为分开关。
（5）开关接线腔内6、9线为风电瓦斯联锁接点，Fd为辅助接地线。 （6）开关连接图如下：
注意事项：
说明：高压经过移变出来接到总馈电开关 电源侧，总馈电开关的负荷侧接到所有分 开关的电源侧，地线连接好组成选择性漏 电系统。
煤矿井下常用电气设备
2、结构
隔爆外壳、断路器、操作机构、小车式插件、电压互 感器、电流互感器、零序电流互感器、零序电压互感 器、保护装置、显示装置等组成
断路器：油断路器、SF6气体断路器和真空断路器
操作机构：弹簧储能机构（电动、手动）、永磁操 作机构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回目录
第三十七学时
矿用电气设备的一般规定
(9)井上、下必须装设防雷电装置，并遵守下列规定： ① 经由地面架空线路引入井下的供电线路和电机车架线，必须在入井处装设防 雷电装置。 ② 由地面直接入井的轨道及露天架空引入(出)的管路，必须在井口附近将金属 体进行不少于两处的良好的集中接地。
③ 通信线路必须在入井处装设熔断器和防雷电装置。
第三十八学时
防爆电气设备的类型及选用
二、矿用防爆电气设备的选用
按照《煤矿安全规程》的要求，
井下电气设备的选用应符合表中的要 求，否则必须制定安全措施，报上级 管理部门批准。
返回目录
第三十八学时
防爆电气设备的类型及选用
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
一、真空开关技术
《煤矿安全规程》第454条规定：40 kW及以上的电动机，应采用真
返回目录
第三十七学时
矿用电气设备的一般规定
(3)容易碰到的、裸露的带电体及机械外露的转动和传动部分必须加装护 罩或遮栏等防护设施。 (4)井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求： ① 高压，不超过10 000 V。 ② 低压，不超过1 140 V。 ③ 照明、信号、电话和手持式电气设备的供电额定电压，不超过127 V。
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
2．矿用隔爆型真空磁力启动器 矿用隔爆型真空磁力启动器是一种新型矿用低压电气产品，真空接触器 把电弧封闭在真空开关管内，具有分断能力高、燃弧时间短、触头磨损小、 电寿命长等优点；介质绝缘强度恢复速度快，适用于频繁操作；开距小、耗 散功率小，而且没有喷弧距离；体积小、质量轻、不飞弧、保护齐全，便于 检修；在煤矿高、低压开关中已得到广泛使用。 (1)BQD7—80矿用隔爆型真空磁力启动器。BQD7—80矿用隔爆型真空磁 力启动器主要用于就地或远距离控制电压为660 V、频率为50 Hz的矿用隔爆
隔爆型真空电磁启动器，可作为就地或远距离控制交流电压380 V、660 V的 矿用隔爆型三相异步电动机的启动或停止，在允许变压器一端接地时可实现 程序控制，启动器可在所控制电动机停止时换向。 ① 组成。
② 技术特性。
③ 保护性能。
④ 故障诊断。常见故障原因及处理方法见表。
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
返回目录
第四十一学时
2．电路工作原理
常用矿用隔爆型电气设备（下）
ZXZ8—2 .5(4)Ⅱ型矿用隔爆照明信号综合保护装置的电路原理如图所示。
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
(1)主电路。 (2)控制电路。 (3)保护电路。 (4)试验电路。 ① 短路动作试验。 ② 漏电动作试验。
螺扣损坏或拧入深度少于规定值，致使其机械强度达不到耐爆性的要求 而失爆。 (2)隔爆接合面严重锈蚀，由于机械损伤、间隙超过规定值，有凹 坑、连接螺丝没有压紧等，达不到不传爆的要求而失爆。
返回目录
第四十二学时
隔爆型电气设备的失爆及其防治
(3)电缆进、出线口没有使用合格的密封胶圈或根本没有密封胶圈； 不用的电缆接线孔没有使用合格的密封挡板或根本没有密封挡板而造成 失爆。 (4)在设备外壳内随意增加电气元、部件，使某些电气距离小于规 定值，或绝缘损坏，消弧装置失效，造成相间经外壳弧光接地短路，使 外壳被短路、电弧烧穿而失爆。
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
2．工作原理 工作原理如图所示，该电钻变压器综合保护装置包括主回路、先导控制 回路、漏电保护回路和载频短路保护回路等几部分，具有漏电、过载和短路 等保护功能。这里主要介绍漏电保护，其余部分从简。 (1)主回路。 (2)先导控制回路。 (3)漏电保护回路。 (4)载频短路保护回路。
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
(二)BZ80—2.5Z型煤电钻变压器综合保护装置
1．概述 该装置具有容量为2.5 kV·A或4 kV·A、电压为127 V的电源装置；采 用四芯电缆，利用先导回路，可以进行远方操作，做到电钻不运转，电缆 不带电；对煤电钻及其电缆能实现过载和短路保护；还具有127 V系统的漏 电保护装置，并可达到漏电自锁和漏电闭锁。通过对主变压器一次侧接作Y 或接法的改变，即可通用于660 V及380 V电网中。
第三十七学时
矿用电气设备的一般规定
(2)井下不得带电检修及搬迁电气设备、电缆和电线。检修或搬迁 前，必须切断电源，检查瓦斯，在其巷道风流中瓦斯浓度低于1.0％时， 再用与电源电压相适应的验电笔检验；检验无电后，方可进行导体对 地放电。控制设备内部安有放电装置的，不受此限。所有开关的闭锁 装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切 断电源时必须闭锁，并悬挂“有人工作，不准送电”字样的警示牌， 只有执行这项工作的人员才有权取下此牌送电。
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
1．技术特性 (1)主变压器的一次电压为660 V或380 V，二次输出电压为127 V。 (2)在规定的照明信号电缆长度的保护范围内，4(2.5) kV·A作为照明 时，其整定电流值为20(12) A；作为信号时，其整定电流值为5.5(4.5) A。 (3)漏电动作的电阻值为2 kΩ 。 (4)漏电闭锁动作的电阻值为2～4 kΩ 。 (5)电缆绝缘监视的危险指示值为13(1±10％) kΩ 。 (6)电源电压上下波动的范围为10％。
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
返回目录
第四十一学时
常用矿用隔爆型电气设备（下）
返回目录
第四十二学时
隔爆型电气设备的失爆及其防治
一、隔爆型电气设备常见的失爆现象
电气设备的隔爆外壳失去了耐爆性或隔爆性(即不传爆性)，就是失 爆。井下隔爆型电气设备常见的失爆现象有：
(1)隔爆外壳严重变形或出现裂纹，焊缝开焊以及连接螺丝不齐全、
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
返回目录
第四十学时
二、变压器
常用矿用隔爆型电气设备（中）
变压器是用来改变交流电路中交流电压和电流大小的电气设备。它根据电磁感 应原理，能把交流电源一种等级电压在同一频率下变换为另一种等级电压，以适应 各种用户的需要。
1．变压器分类与适应范围
变压器分为电力变压器和特种变压器。电力变压器又分为油浸式和干式两种。 而矿用油浸变压器和矿用隔爆干式变压器是为适应煤矿生产对变压器结构提出特殊 要求的特种变压器。矿用油浸变压器是矿用一般型电气设备，它用于低瓦斯矿井或 高瓦斯矿井使用架线电机车运输的巷道中及沿该巷道的机电设备硐室内；对负荷量 较小的乡镇煤矿，一般安装在地面用于向井下供电。而矿用隔爆干式变压器适应于
返回目录
第三十八学时
防爆电气设备的类型及选用
防 爆 电 气 设 备 型 式
(1)隔爆型电气设备 (2)增安型电气设备 (3)本质安全型电气设备 (4)正压型电气设备
(6)充砂型电气设备 (7)浇封型电气设备 (8)无火花型电气设备 (9)气密型电气设备 (10)特殊型电气设备
(5)充油型电气设备
返回目录
型三相笼式电动机的启动和停止，并在停机时进行换向。
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
① 组成。 ② 技术特性。 ③ 保护性能。 ④ 故障诊断。常见故障原因及 处理方法见表。
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
(2)BQD4—80（120D）矿用隔爆真空电磁启动器。BQD4—80（120D）矿用
空电磁启动器控制。真空开关以其断流能力大并且开距小为优势，在煤
矿井下获得大量使用。 (一)真空开关的结构特点 真空开关管根据其用途、使用场合及开断容量的不同，分为断路器 用真空开关管、负荷开关用真空开关管、接触器用真空开关管等多种结 构型式。但无论采用哪种结构型式，它们都由外壳，屏蔽罩，波纹管， 动、静触头，动、静触杆及其他零部件组成。如图所示：
④ 远距离控制线路的额定电压，不超过36 V。
采区电气设备使用3 300 V供电时，必须制定专门的安全措施。
返回目录
第三十七学时
矿用电气设备的一般规定
(5)矿井必须备有井上、下配电系统图，井下电气设备布置示意图和电 力、电话、信号、电机车等线路平面敷设示意图，并随着情况变化定期填
绘。图中应注明：
① 电动机、变压器、配电设备、信号装置、通信装置等装设地点。 ② 每一设备的型号、容量、电压、电流种类及其他技术性能。 ③ 馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以 及被保护干线和支线最远点两相短路电流值。
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
返回目录
第三十九学时
常用矿用隔爆型电气设备（上）
(二)常用真空开关 1．矿用隔爆型真空馈电开关 DKZB—400／1140矿用隔爆型真空 馈电开关，主要用在煤矿井下，额定电 压为1140 V或660 V、频率为50 Hz的配 电系统中作线路总开关或分支开关，所 控制电路的负荷电流为400 A。 (1)组成部分。 (2)技术特征。 (3)保护性能。 常见故障原因及处理方法见表。
一、防爆电气设备的类型及标志
矿用防爆电气设备是指按GB3836生产的、专供煤矿井下使用的各种电气 设备。按使用环境爆炸性气体不同将防爆电气设备分为两大类，即Ⅰ类和Ⅱ 类。其中Ⅰ类为煤矿井下用，Ⅱ类为工厂用。防爆电气设备根据防爆要求不 同分为10种型式，如表所示。
返回目录
第三十七学时
矿用电气设备的一般规定
井下电气作业
-----矿用电气设备
永泰培训中心
第三十七学时
矿用电气设备的一般规定
