煤矿电气设备安装标准
煤矿井下电气设备安装标准
煤矿井下电气设备安装标准随着煤矿产能的增加，煤矿井下电气设备的安装已经成为煤矿安全生产的关键要素。
正确的安装标准和规范是保障井下电气设备运行安全的必要条件。
一、煤矿井下电气设备安装之前的准备工作1.电气设备运输和储存设备运输应该采用封闭的车辆和固定设备的方法。
在设备储存时需要考虑防潮和氧化等问题。
建议使用专门的设备运输和存储区域。
2.电气设备安装之前的消防和防爆措施在安装之前，必须按照消防防爆要求进行检查。
该检查包括检查设备是否清洗干净，是否加装防火、防油油帘和防爆隔离装置等。
3.井下电气设备安装的现场环境井下电气设备安全生产环境应满足相关法律法规的要求。
环境条件包括电气设备现场的地形、地质结构等。
二、井下电气设备安装的标准与规范1.井下电气设备的布置布置应当遵循安全、方便检查、操作维护等要求，并应当防止井下设备占地过大，从而影响井下人员的通行。
2.井下电缆电线安装电缆安装应按照对地连接要求进行接地。
电线和电缆布线规定应坚持一线制。
尽量在相邻硐室之间设立控制单元，以便于维护检查。
3.电气设备的防爆要求防爆要求：防爆电器设备必须满足国家标准要求，并进行防护措施。
在井下作业中，在火区禁止使用不携带防爆安全标志的电器设备。
4.井下电气设备的接地与绝缘所有电气设备在安装或维护过程中都必须进行接地处理。
接地线的截面必须满足要求。
设备绝缘应符合规定。
三、井下电气设备安装的质量控制1.硐室通道开挖合理的通道开挖不仅可以避免井下设备的基础水平位移，而且可以减小地震因素对设备的影响。
2.设备安装固定设备在安装后必须进行固定，固定件必须符合工程计划的要求。
3.设备安装验收验收电气设备安装工作的过程需要按照煤矿井下电气装置施工及验收检测规程进行。
四、结论电气设备在煤矿井下运行安全是煤矿安全生产的重要要素，因此煤矿井下电气设备的安装必须付出极高的努力，确保所有设备安装满足安全标准和规范要求。
这是促进煤矿安全生产的主要途径，为煤矿安全和生产提供了有力的保障。
煤矿机电安装标准
通用型电缆吊挂1、电缆吊挂要按《煤矿安全规程》规定达到整齐，无乱交叉现象。
2、电缆吊钩悬挂间距不得超过3米，并保证电缆的悬挂有适当的松弛度，在意外受力时有缓冲作用且能自由坠落。
电缆的悬挂高度应保证矿车掉道时不受撞击，电缆坠落时不落在轨道和输送机上。
3、电缆不得遭受淋水，电缆穿墙部分应用套管保护并严密封堵管口（过风门时），监控线可以穿在同一个套管内。
4、盘圈或盘“8”字形的电缆不得带电，但给采、掘等移动设备供电电缆及通信、信号电缆不受此限。
5、电缆与水管、风管一般应分侧布置，同一侧布置时，应悬挂在风管和水管的上方，一般保持在0.3米以上的距离。
6、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧。
7、通信和信号电缆应与电力电缆分挂在井巷两侧，以防止电力电缆的强磁场对通信信号的干扰。
如果受条件的限制：在井筒内，应敷设在电力电缆0.3米以外的地方；在巷道内，应敷设在电力电缆的0.1米以上的地方。
8、高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1米，高压电缆之间、低压电缆之间不得小于50毫米。
9、井下巷道内的电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置注有编号、用途、电压和截面的标志牌。
10、监控、电话线不准与动力线水气管相互缠绕，且间距按标准执行。
11、电缆上严禁悬挂任何物件；电缆上不准有泥浆或积尘。
12、电缆穿墙及风门应当用套管保护，并严密封堵管口，监控线可以多跟穿在同一个套管内，并严密封堵管口。
13、电缆吊挂应该严格遵守一钩一根电缆，严禁多跟电缆同挂一钩。
或高低压电缆同挂一钩。
14、不同型电缆之间严禁直接连接，必须经过符合要求的接线盒、连接器或者母线盒进行连接。
15、橡套电缆的修补连接（包括绝缘、护套已损坏的橡套电缆的修补）必须采用阻燃材料进行硫化热补或者与热补有同等效能的冷补。
在地面热补或冷补后的橡套电缆，必须经浸水耐压实验，合格后方可下井使用。
矿井电气常用标准及规定

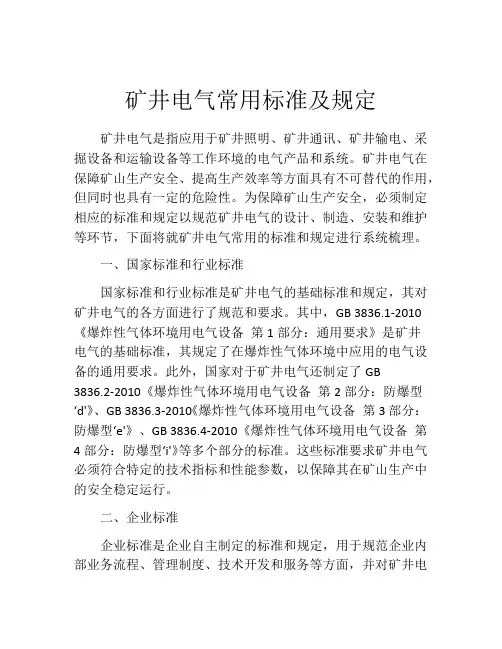

矿井电气常用标准及规定矿井电气是指应用于矿井照明、矿井通讯、矿井输电、采掘设备和运输设备等工作环境的电气产品和系统。
矿井电气在保障矿山生产安全、提高生产效率等方面具有不可替代的作用，但同时也具有一定的危险性。
为保障矿山生产安全，必须制定相应的标准和规定以规范矿井电气的设计、制造、安装和维护等环节，下面将就矿井电气常用的标准和规定进行系统梳理。
一、国家标准和行业标准国家标准和行业标准是矿井电气的基础标准和规定，其对矿井电气的各方面进行了规范和要求。
其中，GB 3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》是矿井电气的基础标准，其规定了在爆炸性气体环境中应用的电气设备的通用要求。
此外，国家对于矿井电气还制定了GB3836.2-2010《爆炸性气体环境用电气设备第2部分：防爆型‘d'》、GB 3836.3-2010《爆炸性气体环境用电气设备第3部分：防爆型‘e'》、GB 3836.4-2010《爆炸性气体环境用电气设备第4部分：防爆型‘i'》等多个部分的标准。
这些标准要求矿井电气必须符合特定的技术指标和性能参数，以保障其在矿山生产中的安全稳定运行。
二、企业标准企业标准是企业自主制定的标准和规定，用于规范企业内部业务流程、管理制度、技术开发和服务等方面，并对矿井电气进行更加细致的管理和监督。
企业标准可以补充完善国家标准和行业标准的内容，也可以制定更加严格的管理要求。
例如，煤矿管理局颁布的矿灯质量标准、矿用电缆标准等企业标准，对生产、供应和维护过程中的各环节都进行了规定和要求。
企业标准不仅可以提高企业矿井电气产品的质量和安全性能，还有利于扩大企业产品的市场份额和提升企业品牌形象。
三、《矿山安全规定》和《电气安全规定》《矿山安全规定》和《电气安全规定》是矿山生产领域的两项重要法规，其中《矿山安全规定》是全面规范矿山各种安全生产活动的总体规范，其基本原则是“人民生命安全至上，预防为主、综合治理、依法治矿”，其中涉及到的矿井电气也进行了相应的规定。
2024年煤矿井下电气设备保护接地安装规定
2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。
第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。
第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。
第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。
第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。
第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。
第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。
第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。
第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。
第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。
第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。
第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。
第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。
第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。
第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。
第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。
第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。
第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。
煤矿井下电气安全标准
煤矿井下电气安全标准随着煤矿的深入开采和工艺的不断发展，电气安全在煤矿井下的重要性也逐渐凸显出来。
煤矿井下电气安全标准是为了确保矿井电气系统的正常运行和工作人员的生命安全而制定的一系列规定和要求。
下面我将详细介绍煤矿井下电气安全标准。
一、电气设备的选择和安装在煤矿井下的电气设备选择和安装过程中，需要符合以下要求：1. 选择符合国家标准和行业规范的设备，并严格按照设备的使用说明进行安装。
2. 电气设备的安装位置应符合规范要求，并且设备之间要保持一定的安全距离，以防止发生电气事故。
3. 设备的接地要符合规范要求，确保设备的安全运行。
4. 安装设备时要进行必要的防护，以防止设备受到机械或化学损害。
二、电气设备的维护和检修电气设备的维护和检修是煤矿井下电气安全的重要环节，必须按照以下要求进行：1. 定期对电气设备进行检修和维护，尽量避免设备发生故障。
2. 检查设备的绝缘状态，确保设备的绝缘性能符合规范要求。
3. 定期对电气设备进行试验和校验，确保设备的安全可靠性。
4. 检查设备的接地系统，确保接地电阻符合规范要求。
三、电气设备的使用和操作在煤矿井下，使用电气设备必须遵循以下原则：1. 使用合格的电气设备，确保设备的质量和性能符合规范要求。
2. 使用电气设备时要注意设备的额定工作电压和额定电流，避免超负荷使用。
3. 在操作电气设备时要严格按照设备的使用说明书进行操作，禁止私自改动设备的电路或参数设置。
4. 严禁使用老化、损坏的电气设备，发现设备异常应及时报修或更换。
四、电气事故的预防和应急处理电气事故的预防和应急处理是煤矿井下电气安全的重要措施，需要做到以下几点：1. 遵守煤矿井下的安全操作规程，加强安全教育和培训，提高工作人员的安全意识和应急处理能力。
2. 定期检查和测试电气设备，发现问题及时处理，防止事故的发生。
3. 配备合适的应急设备和消防设备，并定期进行演练，确保在事故发生时能够迅速有效地处理。
4. 定期开展安全检查和隐患排查，及时发现和处理存在的安全隐患，防止事故的发生。
煤矿井下防爆开关的接线工艺
煤矿井下防爆电气设备安装及接线工艺标准为提高公司机电维修工的业务素质，加强防爆电气设备的安装及接线质量，使机电维修工按标准干活、干标准活，减少安全隐患，确保防爆电气设备的安全运行，特制定防爆电气设备安装及接线工艺标准。
一、电气设备安装标准1、电气设备安装必须上台上架，开关架离地约300mm。
2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5米。
3、电气设备之间间距800mm （两台设备喇叭口间距），中间连接电缆长度为1.5米，且垂度适度（以两喇叭口直线距离下垂180±20mm为准）。
4、安装多台开关时，开关摆放整齐；开关规格不一样时，拉线布置使所有开关前沿在一条直线上。
5、凡有电缆压线板的电气设备，引入引出电缆必须用压线板压紧，但不得把电缆压扁。
6、电气设备紧固件齐全、完整、可靠。
同一部分的螺母、螺栓规格一致。
螺栓裸露部分为1-3丝。
凡用螺栓连接紧固的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈。
7、喇叭口压紧要有余量，余量不小于1mm,否则为失爆。
线嘴应平行压紧，两压紧螺丝入口之差不大于5mm,否则为不完好。
8、隔爆接合面紧固螺栓应加装弹簧垫,弹簧垫圈规格应与螺栓一致,紧固程度以将其压平为合格。
9、在接线时密封圈的分层侧向里；密封圈内径与电缆外径间隙不大于1mm；密封圈刀削后应整齐圆滑，不得出现锯齿状。
二、电气设备接线标准1、接线柱绝缘台无损伤,接线柱螺纹无损伤,无放电痕迹,绝缘台完好无裂痕。
2、橡套电缆接线按芯线颜色接线：A相接红色芯线、B 相接白色芯线、C相接蓝色芯线，且接线无毛刺，芯线前端连接部分无突出的导线。
3、高压电缆接线：A相接黄色芯线、B相接绿色芯线、C相接红色芯线，且接线无毛刺。
4、布线拿弯弧度自然平滑成扇形,芯线间距一致,避免急弯、直角弯,相线避免接触腔壁。
5、接线无压胶皮,芯线处接线端子的垫圈不得压芯线绝缘。
6、导线裸露不超长，芯线绝缘与接线柱压紧部分之间的芯线长度1-3mm。
矿井电气常用标准及规定
矿井电气常用标准及规定1. 引言矿井电气设备是矿井生产过程中不可或缺的一部分，为了确保矿井电气设备的安全可靠运行，需要依据一系列的标准和规定进行设计、安装和维护。
本文将介绍矿井电气常用的标准及规定，以便矿业从业人员对矿井电气设备有更全面的了解。
2. 矿井电气设备标准2.1 《煤矿井下电气设备通用技术条件》（MT/T 478-2019）该标准规定了煤矿井下电气设备的基本技术要求和试验方法，包括设备的外观、结构、电气性能、机械性能等方面的要求。
通过遵循该标准，可以确保煤矿井下电气设备的安全可靠运行。
2.2 《矿用显式型PLC》（MT/T 709-2008）本标准适用于采煤机、掘进机、支架控制等矿井电气设备中使用的显式型PLC控制系统。
标准规定了PLC控制系统的功能要求、性能指标、接口要求等内容，以确保系统的稳定性和安全性。
2.3 《金属非金属矿山用电安全规程》（GB 50257-2019）该标准适用于金属非金属矿山的电气设备安装、维护和使用。
标准明确了电气设备的选型、布置、接地、保护和操作等方面的要求，以确保电气设备在矿山环境下的安全可靠运行。
2.4 其他标准除了以上提到的标准外，还有许多与矿井电气设备相关的标准，如煤矿井下电缆标准、矿山直流系统标准等。
根据具体的场景和需求，矿业从业人员可以参考相关的标准来进行设备的选择和使用。
3. 矿井电气设备规定3.1 设备安装规定在矿井电气设备的安装过程中，需要遵循一系列的规定，以确保设备的安全可靠性。
其中包括：•设备选址规定：设备的选址应考虑到通风条件、供电条件、运输条件等因素，确保设备的安装位置合理；•电缆敷设规定：电缆的敷设应遵循电缆标准的要求，确保电缆的外观完好、接地可靠；•接地规定：设备接地应符合电气安全规范的要求，确保设备的安全运行。
3.2 设备维护规定矿井电气设备的维护是设备长期稳定运行的重要保障。
以下是一些常用的设备维护规定：•定期检查：定期对设备进行检查，确保设备的外观、连接器、绝缘等部分没有异常；•清洁维护：保持设备的清洁，防止灰尘、水分等物质对设备产生影响；•动作试验：定期进行设备的动作试验，检测设备的运行是否正常；•定期润滑：对设备的移动部件进行定期润滑，减少摩擦和磨损。
煤矿井下电气设备保护接地安装规定
煤矿井下电气设备保护接地安装规定根据煤矿井下电气设备保护接地安装规定，以下是一些基本规定：
1. 接地装置的设计和安装应符合国家相关标准和规范。
2. 煤矿井下电气设备的金属外壳必须通过接地装置与大地相连，确保可靠接地。
3. 井下矿用电缆的金属护套应通过接地装置与大地相连，确保可靠接地。
4. 电气设备的机械防护与接地装置应有足够的机械强度和可靠的接地连接。
5. 对于井下电气设备的支架和金属构架，必须通过接地装置与大地相连，确保可靠接地。
6. 接地装置的接地电阻应符合规定标准。
通常，井下设备的接地电阻不得大于规定值（如10欧姆）。
7. 接地装置的接地电阻应定期检测，并保持良好的接地状态。
8. 接地装置的连接件和导线应使用合适的材料，具备足够的电气导通能力和机械强度。
9. 定期对煤矿井下电气设备的接地装置进行检查和维护，确保接地装置的正常工作。
以上是一些常见的煤矿井下电气设备保护接地安装规定，但实际规定可能因地区和具体情况而有所不同，具体需参考当地相关法规和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿电气设备安装标准电气设备安装标准一、外部标准：1、电气设备应上设备架，设备架离地约0.3米。
2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。
3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。
4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。
5、紧固件应齐全、完整、可靠。
同一部分的螺母、螺栓其规格应要求一致。
螺杆裸落部分一般为1－3扣。
凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加弹簧垫圈。
6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。
线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。
7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。
8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。
二、内部标准：1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm为不完好。
2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。
卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。
3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。
接地螺栓、螺母、垫圈不允许涂绝缘物。
4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。
5、接线腔内清洁无杂物，电源板盖好。
6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。
7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。
8、其它标准参照«井下防爆电气设备检查标准五十条»（见附1）。
三、以上规定如有与《煤矿安全规程》或其它国家标准相冲突时，以国家标准为准。
井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。
二、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求：A、铠装电缆要求：弯曲半径≥20倍电缆外径B、橡套电缆要求：弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m，在立井井筒内不得超过6m。
四、悬挂高度符合下列要求（以下高度以电缆钩最下方为准）1、主要运输巷不低于1.6m。
2、掘进与回采巷道平巷悬挂不低于1.6m，放顶硐室及机电硐室处不低于1.8m。
五、悬挂应有适当的弛度，一般以电缆拉直后自然垂下为宜。
六、一般规定1、严禁用小电缆钩挂大电缆。
2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。
3、巷道一侧挂有2根以上电缆时，不得交叉，且弛度一致，不得错钩吊挂。
4、电缆钩一钩只准挂一根电缆。
5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力。
6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。
七、其它规定1、电缆不得挂在风管或水管上。
2、电缆不得遭受淋水。
3、电缆上严禁悬挂任何物件。
4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。
5、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。
6、高低压电缆敷设在巷道同一侧时：A、高低压电缆之间的距离应大于100mm ；B、高压电缆之间、低压电缆之间的距离不得小于50mm。
8、穿墙电缆穿管敷设，管两端用必须用黄泥封堵。
八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称。
2）字迹清楚不潦草，并与实际相符。
标志牌的粘贴要求1）箭头指向正确，即：箭头由电源指向负荷端或受电端。
2）巷道内敷设的电缆每50m粘贴1个标志牌。
3）拐弯处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌。
4）电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。
九、皮带等电器设备控制、测量、信号等用途电缆1、允许使用扎带绑扎固定。
2、要求横平竖直不交叉。
3、电缆两端挂牌管理，牌上要注明电缆型号、用途等。
十、在总回风巷和专用回风巷不应敷设电缆,特殊情况下需敷设时必须制定相应的安全措施。
接地装置敷设标准一、材料要求1、主接地极：钢板2块规格：S≥0.75 m2厚度≥5 mm2、主接地母线：（1）扁铁规格：S截≥100mm2 厚度≥4 mm（2）镀锌钢绞规格：S截≥100mm2（3）铜线规格：S截≥50mm23、局部接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼4、辅助接地母线：（1）扁铁规格：S截≥50mm2 厚度≥4 mm（2）镀锌钢绞规格：S截≥50mm2（3）铜线规格：S截≥25mm25、接地导线、连接导线：（1）裸铜线：S截≥25mm2（2）镀锌钢绞：S截≥50mm2（3）扁钢：S截≥50mm2厚度≥4mm6、辅助接地极：钢管规格：直径≥22mm 长度≥1m 孔直径≥5mm 孔数：10个眼7、辅助连接导线：废旧电缆规格：有效S截≥6mm2二、敷设示意图（附后）三、相关要求1、制作（1）制作单位根据连队要求，对照规定材料标准合理选择材料。
（2）主接地母线和辅助接地母线使用扁铁时，“┅”型（顺长）接口之间的重复压接长度不小于100mm。
“┗”型连接处使用三角形连接，扁铁上100mm处打一个ø14的孔，用扁铁连接。
（3）接地线和连接导线使用S截≥50 mm2的镀锌钢绞，两端头使用铜接线鼻固定。
2、敷设地点（1）井下中央变电所（2）采区变电所（3）机电设备硐室和单独装设的高压电气设备（包括高压接线盒）（4）低压配电点装有三台及三台以上的地点（包括设备平台）（5）无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷、（胶带运输巷）、以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
3、安装形式（1）中央变电所参考图1-1。
（2）采区变电所和机电硐室参考图2-1。
.（3）低压配电点或装有三台及三台以上的电气设备参考图2-2。
（4）盘区水仓参考图2-3。
（5）高压接线盒和单独安装的高压电气设备参考图2-4。
（6）照明综保及低压馈电参考图3-1。
4、安装要求（1）主接地母线、辅助接地母线使用扁铁、镀锌钢绞或铜线。
（2）连接导线、接地导线根据现场情况选择扁铁、镀锌钢绞或铜线。
（3）三台以上电气设备（包括开关、电机）外壳上的接地螺栓用导线全部连接到接地母线上。
（4）有漏电实验的单台开关必须加设接地极及辅助接地极。
（5）接地极使用管材时必须垂直于地板敷设，埋入地下深度不能小于75cm，露出地面长度不小于10cm；使用钢板时深度不能小于50cm，并添加吸湿（食盐）材料（设备平台除外）。
（6）工作面及各巷道未构成接地系统设备，安装时必须打接地极。
电气设备和电缆的检查、调整周期规定检查、调整项目检查周期备注使用中的防爆电气设备的防爆性能每月一次每日应由跟班电工检查一次外部电气设备的额定电流、短路倍数整定每6个月一次负荷变化时应及时整定高压电缆的泄露和耐压试验每年1次主要电气设备绝缘电阻的检查每6个月一次固定敷设电缆的绝缘和外部检查每季一次每周应由专责电工检查一次外部和悬挂情况移动式电气设备的橡套电缆绝缘检查每月一次每班由当班司机、电工检查一次外皮有无破损接地电网接地阻值测定每季一次新安装的电气设备绝缘、接地电阻投入运行前的测定低压馈电开关短路、漏电试验检查每天一次照明综保短路、漏电试验检查每班一次备注：检查和调整结果应记入专用的记录表内。
检查和调整中发现的问题，应指派专人限期整改。
电气设备及电缆绝缘阻值的要求及标准1、电缆的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小于1000兆欧。
4）监视线绝缘阻值相间不得小于2兆欧。
2、电机的绝缘阻值要求：1）660V绝缘阻值相对地不得小于10兆欧。
2）1140V绝缘阻值相对地不得小于50兆欧。
3、高压开关、馈电、启动器的绝缘阻值要求：1）660V绝缘阻值相间和相对地不得小于10兆欧。
2）1140V绝缘阻值相间和相对地不得小于50兆欧。
3）10KV绝缘阻值相间和相对地不得小1000兆欧。
4、变压器的绝缘阻值要求：1）10KV高压侧绝缘阻值相对地不得小于1000兆欧。
2）1140V低压侧绝缘阻值相对地不得小于50兆欧。
3）660V低压侧绝缘阻值相对地不得小于10兆欧。
接地电阻的要求及标准1、接地网上任一保护接地点的接地电阻值不得超过2欧。
2、移动式和手持式电气设备的接地电阻值不得超过1欧。
低压电网过流保护整定标准1、馈电开关电流整定标准：（1）整定电流：I Z≥ΣI N（2）整定倍数：N ≥（I Qe+ΣI其它）/I Z上式中：I Z为馈电开关过流保护整定值，A；ΣI N为馈电开关负荷侧所带设备额定电流之和，A；N为馈电开关电流整定倍数；I Qe为馈电开关负荷侧所带设备中最大电机的额定起动电流,A；ΣI其它为馈电开关负荷侧除最大电机外其它电机的额定电流之和，A。
（3）整定值灵敏度的校验，应满足：I d(2) /（N·I Z）≥1.5I d(2)为馈电开关保护范围最远点的两相短路电流，A；N、I Z同上1.5为保护装置的可靠动作系数。
煤矿井下常用电动机的额定起动电流的选值：对于绕线型电动机，其近似值可用1.5乘以额定电流；对于鼠笼电动机，其近似值可用额定电流乘以6。
2、电磁起动器电流整定标准：（1）A、额定电压为380V：I Z≥2P NB、额定电压为660V：I Z≥1.15P NC、额定电压为1140V：I Z≥0.67P N（2）对于电磁起动器需整定短路倍数时，短路倍数一致取8倍。
（3）整定值灵敏度的校验，应满足：I d(2)/ 8I Z≥1.5上式中：I d(2)为磁力起动器保护范围最远点的两相短路电流，A；I Z为磁力起动器过流保护整定值，A；1.5为保护装置的可靠动作系数。
