刚性防水材料外加剂防水混凝土
刚性防水与柔性防水区别
刚性防水与柔性防水区别刚性防水材料是指以水泥、砂石为原材料，或其内掺入少量外添加剂、高分子聚合物等材料，通过调整配合比，抑制或减少孔隙率，改变孔隙特征，增加各原材料界面间的密实性等方法，配制成具有一定抗渗透能力的水泥砂浆混凝土类防水材料。
刚性防水材料按其胶凝材料的不同可分为两大类，一类是以硅酸盐水泥为基料，加入无机或有机外加剂配制而成的防水砂浆、防水混凝土，如外加气防水混凝土，聚合物砂浆等；另一类是以膨胀水泥为主的特种水泥为基料配制的防水砂浆、防水混凝土，如膨胀水泥防水混凝土等。
刚性防水材料具有以下特点：①具有较高的压缩强度、拉伸强度及一定的抗渗透能力，是一种既可防水又可兼作承重、围护结构的多功能材料。
②可根据不同的工程构造部位，采用不同的作法。
a．工程结构自身采用防水混凝土，使结构承重和防水功能合为一体。
b．在结构层表面加做薄层钢筋细细混凝土，掺有防水剂的水泥砂浆面层及掺有高分子聚合物的水泥砂浆面层，以提高其防水、抗裂性。
c．地下建筑物表面及贮水、输水构筑物表面，用水泥浆和水泥砂浆分层抹压。
d．屋面可用钢筋细石混凝土、预应力混凝土及补偿收缩混凝土铺设，接头部位或分格缝处用柔性密封材料嵌填，形成一个整体刚性防水体系的屋面柔性防水：柔性防水材料的最主要特点是以卷材、油毡为主。
目前较好的选择是高分子防水卷材，改性沥青油毡次之，而纸胎油毡已经是逐渐淘汰的了，不宜再用。
防水涂料：防水涂料是目前室内装修防水的最主要形式，聚氨酯和丙烯酸水乳防水涂料、橡胶改性沥青防水涂料是目前较好的选择。
现在工程中使用较多的主要就是双组份非焦油聚氨酯（911 ）防水涂料，和单组份丙烯酸防水涂料。
防水的一般做法是：在原有地面用水泥砂浆找平，待干燥后(指不潮湿)，用双组合式聚氨脂防水涂膜匀刷3遍或用改性沥青和玻璃丝布做两油一布处理。
要求卫生间墙面做至1.2—1.5m高，厨房不低于0.5 m高，阳台以外墙窗台高度为准。
干燥后储水做24小时闭水封闭实验，确认无渗漏后即可进行地面施工。
刚性防水

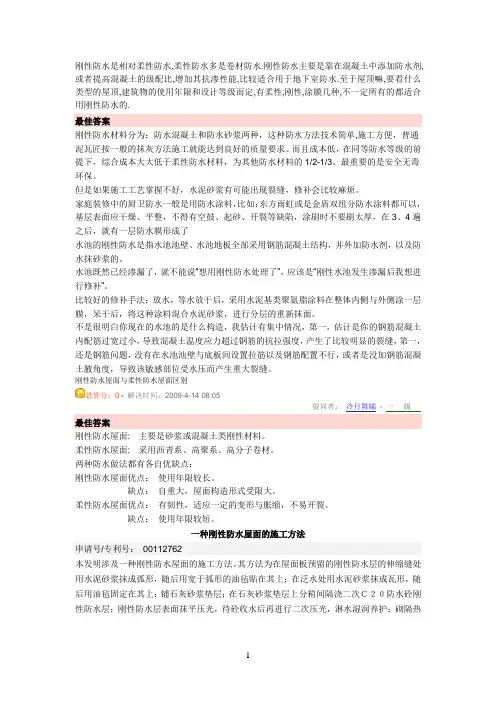

刚性防水是相对柔性防水,柔性防水多是卷材防水.刚性防水主要是靠在混凝土中添加防水剂,或者提高混凝土的级配比,增加其抗渗性能,比较适合用于地下室防水.至于屋顶嘛,要看什么类型的屋顶,建筑物的使用年限和设计等级而定,有柔性,刚性,涂膜几种,不一定所有的都适合用刚性防水的.最佳答案刚性防水材料分为：防水混凝土和防水砂浆两种，这种防水方法技术简单,施工方便，普通泥瓦匠按一般的抹灰方法施工就能达到良好的质量要求。
而且成本低，在同等防水等级的前提下，综合成本大大低于柔性防水材料，为其他防水材料的1/2-1/3。
最重要的是安全无毒环保。
但是如果施工工艺掌握不好，水泥砂浆有可能出现裂缝，修补会比较麻烦。
家庭装修中的厨卫防水一般是用防水涂料，比如：东方雨虹或是金盾双组分防水涂料都可以，基层表面应干燥、平整，不得有空鼓、起砂、开裂等缺陷，涂刷时不要刷太厚，在3、4遍之后，就有一层防水膜形成了水池的刚性防水是指水池池壁、水池地板全部采用钢筋混凝土结构，并外加防水剂，以及防水抹砂浆的。
水池既然已经渗漏了，就不能说“想用刚性防水处理了”，应该是“刚性水池发生渗漏后我想进行修补”。
比较好的修补手法：放水，等水放干后，采用水泥基类聚氨脂涂料在整体内侧与外侧涂一层膜，呆干后，将这种涂料混合水泥砂浆，进行分层的重新抹面。
不是很明白你现在的水池的是什么构造，我估计有集中情况，第一，估计是你的钢筋混凝土内配筋过宽过小，导致混凝土温度应力超过钢筋的抗拉强度，产生了比较明显的裂缝，第一，还是钢筋问题，没有在水池池壁与底板间设置拉筋以及钢筋配置不行，或者是没加钢筋混凝土腋角度，导致该敏感部位受水压而产生重大裂缝。
刚性防水屋面与柔性防水屋面区别悬赏分：0 - 解决时间：2009-4-14 08:05提问者：冷月舞孀- 一级最佳答案刚性防水屋面: 主要是砂浆或混凝土类刚性材料。
柔性防水屋面: 采用沥青系、高聚系、高分子卷材。
两种防水做法都有各自优缺点：刚性防水屋面优点：使用年限较长。
防水材料的检测标准及验收方法
防水材料的检测标准及验收方法
防水材料按其材料形式的不同可分为刚性防水材料和柔性防水材料两大类。
刚性防水材料是以混凝土或砂浆外加剂的形式加入到混凝土或砂浆中，增强混凝土或砂浆的密实性，形成防水混凝土或防水砂浆。
柔性防水材料通常包括四大类，即：沥青基防水卷材（包括改性沥青防水卷材）、合成高分子防水卷材、防水涂料和密封材料，前三种材料都是经铺贴或涂刷在防水工程的迎水面，达到防水的效果。
在防水工程中，防水材料质量的好坏直接关系到整个防水工程的质量，因而把好材料质量这一关为整个防水工程质量提供了保障。
作为防水材料检测主要为以下一些内容：
1、拉伸性能：包括拉伸强度（拉力）、断裂延伸率。
拉伸强度是指单位面积上所能够承受的最大位力；断裂延伸率指在标距内试样从受拉到最终断裂伸长的长度与原标距的比。
这两个指标主要是检测材料抵抗外力破环的能力，其中断裂延伸率是衡量材料韧性好坏即材料变形能力的指标。
2、不透水性：在特定的仪器上，按标准规定的水压、时间检测试样是否透水。
该指标主要是检测材料的密实性及承受水压的能力。
3、耐热性能：该指标用来表征防水材料对高温的承受力或者是抗热的能力。
4、低温柔度：按标准规定的温度、时间检测材料在低温状态下材料的变形能力。
5、固体含量：产品中含有成膜物质的量占总产品重量的百分比。
也就是产品中除去溶剂后的重量占总产品重量的百分比。
防水材料分类

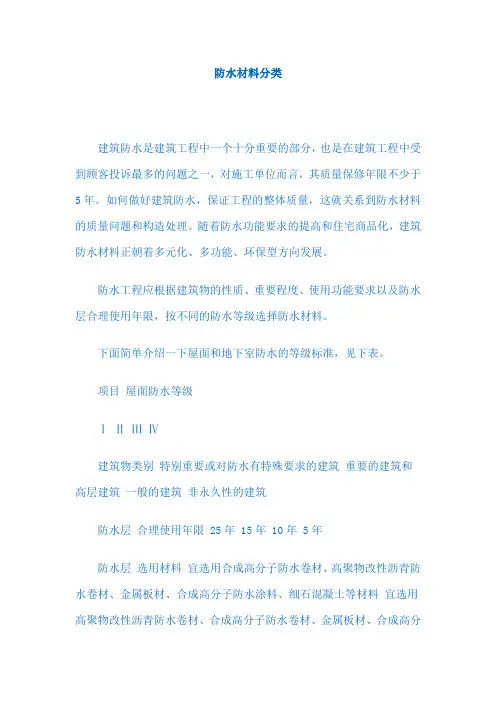

防水材料分类建筑防水是建筑工程中一个十分重要的部分，也是在建筑工程中受到顾客投诉最多的问题之一，对施工单位而言，其质量保修年限不少于5年。
如何做好建筑防水，保证工程的整体质量，这就关系到防水材料的质量问题和构造处理。
随着防水功能要求的提高和住宅商品化，建筑防水材料正朝着多元化、多功能、环保型方向发展。
防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按不同的防水等级选择防水材料。
下面简单介绍一下屋面和地下室防水的等级标准，见下表。
项目屋面防水等级ⅠⅡⅢⅣ建筑物类别特别重要或对防水有特殊要求的建筑重要的建筑和高层建筑一般的建筑非永久性的建筑防水层合理使用年限 25年 15年 10年 5年防水层选用材料宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石混凝土等材料宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石混凝土、平瓦、油毡瓦等材料宜选用三毡四油沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、细石混凝土、平瓦、油毡瓦等材料可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料设防要求三道或三道以上防水设防二道防水设防一道防水设防一道防水设防地下室防水等级标准1 级不允许渗水，结构表面无湿渍2 级不允许漏水，结构表面可有少量湿渍工业与民用建筑：湿渍总面积不大于总防水面积的1‰，单个湿渍面积不大于0.1m2，任意100m2 防水面积不超过1 处3 级有少量漏水点，不得有线流和漏泥砂单个湿渍面积不大于0.3m2，单个漏水点的漏水量不大于2.5L／d，任意100m2 防水面积不超过7 处4 级有漏水点，不得有线流和漏泥砂整个工程平均漏水量不大于2L／m2·d，任意l00m2 防水面积的平均漏水量不大于4L／m2·d 在了解防水等级标准后，我们来看看工程中常用的防水材料。
防水混凝土施工规范
防水混凝土施工规范篇一：防水混凝土施工规范防水混凝土施工规范一、适用范围本规范适用于一般民用及工业建筑的地下室防水，推荐刚性防水做法；UEA补偿收缩混凝土刚性防水施工工艺。
二、施工准备（一）材料及主要机具：1 水泥：采用425号硅酸盐水泥、普通硅酸盐水泥，或矿渣硅酸盐水泥，严禁使用过期、受潮、变质的水泥。
2 砂：宜用中砂，含泥量不得大于3%。
3 石：宜用卵石，最大粒径不宜大于40mm，含泥量不大于1%，吸水率不大于1.5%。
4 水：饮用水或天然洁净水。
5 U.E.A膨胀剂：其性能应符合行业标准《混凝土膨胀剂》（JC476?2），其掺量应符合设计要求及有关的规定，与其它外加剂混合使用时，应经试验试配后使用。
6 主要机具：混凝土搅拌机、翻斗车、手推车、振捣器、溜槽、串桶、铁板、铁锹、吊斗，计算器具磅秤等。
（二）作业条件：1 钢筋、模板上道工序完成，办理隐检、预检手续。
注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。
特别是管道或预埋件穿过处是否已做好防水处理。
木模板提前浇水湿润，并将落在模板内的杂物清理干净。
2 根据施工方案，做好技术交底。
3 材料需经检验，由试验室试配提出混凝土配合比，试配的抗渗等级应按设计要求提高0.2MPa。
4 如地下水位高，地下防水工程施工期间继续做好降水，排水。
（三）操作工艺1、工艺流程作业准备→ 混凝土搅拌→ 运输→ 混凝土浇筑→ 养护2 混凝土搅拌：搅拌投料顺序：石子→ 砂→ 水泥→ U.E.A膨胀剂→ 水。
投料先干拌0.5～1min再加水。
水分三次加入，加水后搅拌1～2min（比普通混凝土搅拌时间延长0.5min）。
混凝土搅拌前必须严格按试验室配合比通知单操作，不得擅自修改。
散装水泥、砂、石车车过磅，在雨季，砂必须每天测定含水率，调整用水量。
现场搅拌坍落度控制6～8cm，泵送商品混凝土坍落度控制14～16cm。
3 运输：混凝土运输供应保持连续均衡，间隔不应超过1.5h，夏季或运距较远可适当掺入缓凝剂，一般掺入2.5‰～3‰木钙为宜。
刚性防水屋面及隔离层做法地下室防水措施

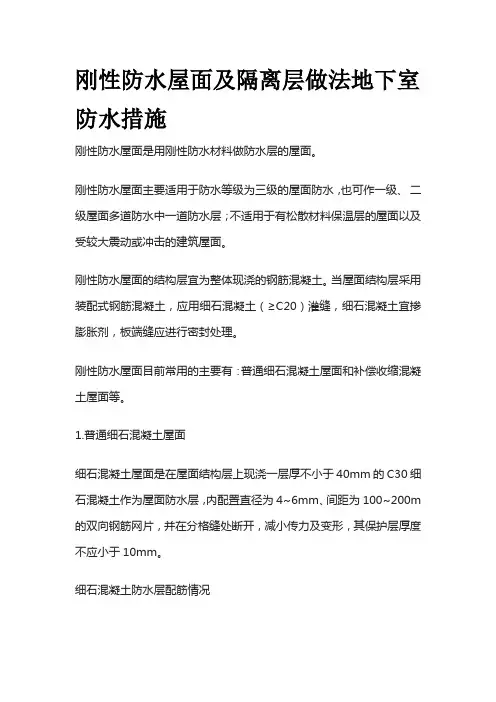

刚性防水屋面及隔离层做法地下室防水措施刚性防水屋面是用刚性防水材料做防水层的屋面。
刚性防水屋面主要适用于防水等级为三级的屋面防水，也可作一级、二级屋面多道防水中一道防水层；不适用于有松散材料保温层的屋面以及受较大震动或冲击的建筑屋面。
刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。
当屋面结构层采用装配式钢筋混凝土，应用细石混凝土（≥C20）灌缝，细石混凝土宜掺膨胀剂，板端缝应进行密封处理。
刚性防水屋面目前常用的主要有：普通细石混凝土屋面和补偿收缩混凝土屋面等。
1.普通细石混凝土屋面细石混凝土屋面是在屋面结构层上现浇一层厚不小于40mm的C30细石混凝土作为屋面防水层，内配置直径为4~6mm、间距为100~200m 的双向钢筋网片，并在分格缝处断开，减小传力及变形，其保护层厚度不应小于10mm。
细石混凝土防水层配筋情况防水层中要配置双向ø4～6的低碳冷拔钢丝网片，钢丝间距100～200mm。
并在分格缝处断开。
钢筋网片的位置应放在混凝土内的上部，离防水层上表面10mm，绑扎的钢丝头要向下，切不可露出表面，否则会因锈蚀形成渗水通道。
施工时严禁踩踏钢筋，以免钢筋翘起造成保护层厚度不足。
钢筋要调直，不得有弯曲现象，也不应有锈蚀和油污。
绑扎钢筋的搭接长度应大于30d，切不小于250mm。
同一截面内，接头不得超过钢筋面积的1/4。
分格缝处的钢筋要断开，使防水层在该处能自由伸缩。
为保证分格缝位置精确，可采用先满铺钢筋，再绑扎成型，然后在分格缝的位置剪断并弯钩的操作方法。
为了避免或减少细石混凝土防水层裂缝的发生，采取设置隔离层和分格缝等措施，来提高细石混凝土的防水效果。
隔离层处理为了减少结构变形和温度应力对细石混凝土防水层的不利影响，可在承重基层与防水层之间设置隔离层，使之不相互粘结。
隔离层的施工：1.隔离层施工待水泥砂浆找平层养护1～2d后，表面有一定强度、能上人操作时进行。
2.石灰砂浆配比一般为石灰膏：砂=1：4。
建筑防水工程中防水材料的选择
建筑防水工程中防水材料的选择摘要：本文对建筑防水工程中防水材料的选择及应用进行论述，希望能够对日后工作起到一定的参考性意义。
关键词：建筑；防水材料；选择导言：建筑工程中应用的防水材料，根据所使用的部位不同，所选择的材料性质和工艺也不同。
设计人员在进行建筑防水设计时，要针对不同的建筑类型、建筑使用功能和防水要求，选择恰当的防水材料，制定合理的防水形式和构造做法，以保证建筑物的正常使用功能和使用寿命。
基于此本文分析了建筑防水设计及防水材料的选用。
1建筑防水设计1.1地下工程建筑防水地下室作为建筑的重要组成部分，其地下渗漏问题一直是地下防水工程的棘手问题，而且不易发现不易处理，因此地下防水工程的应用越来越受到大家的重视。
在防水设计中外防水材料的选择对于投入使用的工程早期防水效能发挥尤为关键。
地下工程防水方案应从工程的建筑、结构、材料选择结合项目的防水等级、耐久性和施工工艺综合选择确定。
地下工程迎水面应采用防水混凝土，防水混凝土可通过添加外加剂或调整配合比等措施配置而成，满足抗渗、抗压、抗冻和抗侵蚀等耐久性要求。
地下防水等级按规范分为一至四级，一级最严格，地下工程中底板、侧墙、顶板等部位应根据防水等级选择相应的防水方案，为涂料或卷材加防水混凝土的防水构造。
防水材料需要设置防水保护层，地下室顶板为种植屋面时还需注意选择耐根穿刺的防水材料。
目前新型的热塑聚烯烃（TPO）防水卷材（预铺型），可用于地下室的防水施工，此卷材可以直接在垫层上铺设，卷材铺设完成后，即可进行绑扎钢筋，浇筑混凝土，省掉了隔离层和保护层，可以达到相应的防水标准。
2.2 屋面工程防水设计建筑物的屋面防水设计是建筑防水设计的重要内容，一旦出现漏水现象，就会给建筑带来很大的麻烦。
因此，施工单位应加强对屋面防水的研究和施工，明确工程重点，根据建筑物的需求和防水要求，进一步提高屋面防水工程质量，以保证建筑物本身的使用年限。
设计中确立所需设计的规范，完善各项指标，要求设计者在建筑设计时能详细阐述屋面防水的设想、设计方案和施工方案，增强对屋面防水的重视程度，完善屋面防水设计。
地下工程防水材料类别及其适用性分析
地下工程防水材料类别及其适用性分析摘要：杜绝水对地下工程的危害，是地下工程设计和施工的关键一步，本文介绍了地下工程防水材料的类别及适用性。
关键词：地下工程；防水材料；防水材料的选取原则；中图分类号：tu57+5防水材料是防水工程的基础，地下工程防水的质量在很大程度上取决于防水材料的性能和质量，防水材料的发展对防水工程技术也有着重要的影响。
由于防水材料种类繁多（超过百种），性能各异，因此需要对防水材料分类有基本的认识和了解才能正确的选用最适当的防水材料。
无论什么样的防水材料都应该满足以下功能要求。
1. 具有良好的耐候性，对光、热、臭氧具有一定的承受能力。
2. 具有良好的抗水渗透和耐酸碱性。
3. 具有良好的温度和耐外力的适应性，能够承受温度变化以及各种外力与基层伸缩、开裂所引起的变形。
4. 满足基层适应性：由于基面的不平整、多变化的形状，防水材料要与之相适应，既能保持自身的粘结性，又能与基层牢固粘结，同时在外力作用下，有较高的剥离强度，形成稳定的不透水整体。
5. 满足施工性要求，所选的材料能适用各种条件下的施工要求，操作简单，是施工质量受人为因素影响小，这是在实际工程中较重要的原则，对于一些性能很好但不宜操作的防水材料，一般不会选取。
6. 满足互补相容性要求：每种防水材料都会有它的特点、优点，也同时存在它的弱点和缺点，这是事物的普遍规律，所以要满足各个方面的功能要求，就应当选择性能互补的材料，各自发挥自己的优点、特点，弥补另一个材料的弱点，以保证防水层的功能。
7. 满足环保性要求，环保性日益受到重视，材料必须无毒、对环境无污染。
8. 其他：地下结构物所处的环境比较潮湿，材料应具备良好的防腐，防微生物侵蚀，抗菌等特点。
建筑防水材料主要分类：⑴防水卷材：防水卷材是具有一定厚度的片状防水材料，因为它具有相当的柔性，可以卷曲并按一定的长度成卷出厂，故称为卷材。
其具有优良的耐老化、耐穿刺、耐高温、低温的性能、可以直接接触紫外线辐射，故广泛用于屋面防水（因抗撕抗拉能力强，上人屋面一般优先采用）；又能耐各种酸碱的腐蚀，并具有优良的抗拉、抗震性能，故广泛用于地下室基础防水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用减水剂
木质素磺酸钙类、多环芳香族磺酸盐类及糖蜜类等。 减水剂的掺量必须严格控制。 减水剂防水混凝土的抗渗性见P57表2.8所示。
表2.7 各类减水剂的合适掺量
减水剂类别
适宜掺量 （占水泥质量
％）
木质素磺酸盐 0.15～0.3
多环芳香族磺 酸盐
三乙醇胺的防水机理
三乙醇胺能加速水泥的水化，还可促进 氯化钠和亚硝酸钠参入水泥的水化，生成氯 铝酸盐和亚硝酸铝酸盐等络合物。这些络合 物结合有大量的结晶水。
一方面可减少混凝土内游离水的蒸发，减少混凝 土内毛细孔的含量；
另一方面络合物的生成会产生较大的体积膨胀， 可填充混凝土内部孔隙和堵塞毛细孔通道，增加 了混凝土结构密实性; 混凝土的抗渗性和强度提高,较单掺三乙醇胺
342
/
/
27.4
0.7
42.5矿渣水泥 1:2.19:3.50 0.60
334
0.05
/
26.2
>3.5
42.5矿渣水泥 1:2.19:3.50 0.60
300
0.05
/
28.2
>2.0
2.3.4 密实剂防水混凝土
密实剂防水混凝土 指通过掺入能和水泥组分反应，且生成的水化产
物具有堵塞孔隙作用的外加剂，从而达到抗渗防水作 用的一类防水混凝土。 密实剂防水混凝土主要包括:
引气剂防水混凝土的技术要求
项目 引气剂掺量
含气量 坍落度 水泥用量 水灰比 砂率 灰砂比 砂石级配
技术要求 混凝土含气量在3～6％时，松香酸钠掺量约为0.01 ％～0.03％，松香热聚物约为0.01％ 3～6％，拌合物密度降低≯6%，强度降低≯ 25%
30～50mm
≮250kg/m3,280～300kg/m3 ≯0.65，以0.5 ～ 0.6为宜 25 ～ 35% 1:2～1:2.5 10～20：20 ～40=70：30，或自然级配
三乙醇胺0.05% 三乙醇胺0.05%+氯化钠 0.5%
水 三乙
水
醇胺
三乙 醇胺
氯化 钠
98.75/ 1.25/ 86.25/ 98.33 1.67 85.83
1.25/ 1.25/ 1.67 1.25
三乙醇胺0.05%+氯化钠0.55+亚硝酸 钠1%
水
三乙 氯化钠 亚硝
醇胺
酸钠
61.25/ 1.25/ 1.25/ 25/
2.3 外加剂防水混凝土
防水混凝土外加剂
能提高混凝土抗收缩、抗渗等性能的外加材料。
外加剂防水混凝土
在普通混凝上中加入少量改善混凝土抗渗性的有 机或无机物，以适应工程防水需要的一系列混凝土。
外加剂防水混凝土分类
引气剂防水混凝土 减水剂防水混凝土 早强剂防水混凝土 密实剂防水混凝土
2.3.1 引气剂防水混凝土
水泥和砂的比例影响混凝土的粘滞性。
水泥所占比例大，混凝土的粘滞性大，不 利于气泡形成，含气量小。为获得一定的含气 量就需加大引气剂掺量。
砂子的粒径还影响气泡的大小。
砂子越细，气泡尺寸越小；砂子越粗，气 泡尺寸越大。但砂子粒径过细，会增加混凝土 配合比中的水泥和水的用量，收缩将增大。工 程中可因地制宜采用合适的中砂，砂率28 ～ 35％。
2.水灰比
水灰比决定混凝土内 孔隙网络的连通程度 气泡的质量和数量
水灰比较低 新拌混凝土稠度大，不利于气泡的形成 水灰比较大 新拌混凝土稠度小，利于形成微小均匀的气泡
水灰比一般控制在0.5～0.6(≯0.65) 水泥用量一般为250～300kg/m3 最小水泥用量≮250kg/m3
3.灰砂比
《地下工程防水技术规范》规定
防水混凝土必须采用高频机械振捣密实，振捣时间宜为 10～30S，以混凝土泛浆和不冒气泡为准，应避免漏振、欠振 和超振。掺加引气剂或引气型减水剂时，应采用高频插入式 振捣器振捣。
养护条件
养护湿度越大，对提高引气剂防水混凝土的抗 渗性越有利。
在适宜温度的水中，可使引气剂防水混凝土获 得最佳的抗渗性能。低温养护对引气剂防水混 凝土的抗渗性不利，在冬季施工时应注意保温 养护。
混凝土保水性提高、泌水减少，混凝土内部的 渗水通道进一步减少，混凝土微结构得到优化。
气泡阻隔作用减少了因沉降作用引起的混凝土 内部不均匀缺陷；
切断了毛细孔的渗水通路，使毛细管变得细小、 曲折、分散，提高混凝土的抗渗性。
二、引气剂防水混凝土特性
抗渗性好，耐久性好。 静弹性模量稍有降低，抗裂性抗冲击性提高。
的防水混凝土抗渗压力提高3倍以上。
小结：
三乙醇胺的催化作用可加速水泥的水化进程，在 水化早期就生成较多的水化产物，结合了混凝土内较 多的游离水，相应地减少了混凝土水化过程中游离水 的蒸发量，从而减少了因游离水蒸发而留下的毛细 孔；产生的水化产物体积膨胀，堵塞孔隙，提高混凝 土密实性，提高了混凝土的抗渗性。
含气量每增加1%，混凝土静弹性模量约下降3%。 静弹性模量降低提高了混凝土变形能力。 抗冻性提高3～4倍。 早期强度增长比较缓慢，7天后强度增长比较正常， 其抗压强度随含气量的增加而降低。
在含气量＜6%内，含气量每增加1%，混凝土28 天强度降低3～5%。但混凝土和易性的改善，可在 保持流动性不变情况下减少拌和用水，补偿部分混凝 土强度损失。 混凝土耐磨性降低。
混凝土中的含气量应控制在3%～5%，强度损 失不大于6%～10%。
表2.6 含气量对引气剂防水混凝土抗渗性的影响
含气量（％） 吸水率（％）
抗渗压力 （MPa）
透水高度（cm）
1.0
10.1
>1.4
4.5
9.1
>2.2
11.5
5.6
9.3
>2.2
12.0
6.5
9.2
>2.2
12.5
8.0
9.7
>1.8
掺有减水剂的防水混凝土，其最大施工塌 落度以50～100mm为宜。
2.3.3 三乙醇胺防水混凝土
三乙醇胺防水混凝土 用微量三乙醇胺配制的早强剂防水混凝土。 在混凝土中加入三乙醇胺开始是用作早强剂，
加速混凝土早期强度的发展。20世纪70年代开始用 三乙醇胺来配制防水混凝土。 三乙醇胺早强防水剂
60.83 1.67 1.25
25
1号：适于常温和夏季施工、靠近高压电源工程。 2、3号：适于冬季施工。
分子、分母分别为采用100%和5%纯度的三乙醇胺的用量。 百分数为水泥质量的百分数。 防水剂应和混凝土拌和用水掺和均匀使用。
表2.9 三乙醇胺防水混凝土的抗渗性
水泥品种 及强度等级
配合比 水泥:砂:石
二、三乙醇胺防水混凝土特性
三乙醇胺防水混凝土的抗渗性见P58表2.9所示。 三乙醇胺防水混凝土不仅具有良好的抗渗性，还具 有早强和增强作用，特别适用于需要早强的防水工程， 广泛用于水塔、水池、地下室、泵房、地沟、设备基础 等。
三、三乙醇胺防水混凝土配制
三乙醇胺防水剂常用配方
1号配方
2号配方
3号配方
水灰比
水泥用 量
（kg/m3 ）
三乙醇胺防水剂 / % 三乙醇胺 氯化钠
抗压强度 抗渗压力 （MPa） （MPa）
52.5普硅水泥 1:1.60:2.93 0.46
400
/
/
35.1
1.2
52.5普硅水泥 1:1.60:2.93 0.46
400
0.05
0.5
46.1
>3.8
42.5矿渣水泥 1:2.19:3.50 0.60
引气剂防水混凝土的应用
适于： 北方高寒地区、抗冻性要求高的防水工程。
不适于： 抗压强度＞20MPa、耐磨性要求较高的防
水工程。
三、影响引气剂防水混凝土性能的因素
1.引气剂品种和掺量 品种 我国常用的引气剂有松香热聚物、松香酸钠及烷
基磺酸钠等。
掺量 引气剂适宜掺量应由试验确定。
引气剂防水混凝土的性能与含气量密切相关。对于特 定品种的引气剂，混凝土的含气量与引气剂的掺量有关。
引气剂防水混凝土 掺入微量引气剂配制的防水混凝土。
引气剂：是具有憎水作用的表面活性剂， 可降低混凝土拌和水的表面张力，在新拌 混凝土中能产生大量均匀分布、封闭、稳 定 的 微 小 气 泡 （ 尺 寸 在 0.05mm ～ 1.25mm）。
引气机理
搅拌水可产生气泡，但很快消失，为什么？ 水的表面张力是气泡不稳定！
二、减水剂防水混凝土特性
减少拌合物的泌水、离析，改善拌合物的工作性。 由于水泥颗粒被分散，增大了水泥颗粒的水化表面
而使其水化比较充分,混凝土强度、抗渗性和抗冻性 显著提高。 减缓水泥水化热放热速度，延缓拌合物凝结时间。
三、应用
一般防水工程。 特别适合于对工艺有特殊要求的防水工程，如需要
大流动度的泵送混凝土工程、振捣困难的薄壁型防 水结构、需要延缓水泥水化放热过程的大体积防水 混凝土工程。
亲水水基中加团入引气剂后
水的表面张力降低，在搅拌过程气中泡将空气引入
而产生许多气泡； 通过吸附于气泡表面形成单分子膜，减小液－
气界面能(表面张力)，使气泡表面的液膜坚固
不憎易破水裂基而团稳定存在。
引气剂稳泡作用的机理
一、引气剂防水混凝土的防水原理
改善和易性，减少泌水和分层离析，弥补混凝 土结构的缺陷，提高混凝土的密实性和抗渗性。
0.5～1.0
糖蜜
0.2～ 0.35
三聚氰胺 0.5～2.0
表2.8 减水剂防水混凝土的抗渗性
品种 用量（kg/m3）
300
矿渣水泥ቤተ መጻሕፍቲ ባይዱ
300
300
350
普硅水泥
