冶金渣制备生态型人工鱼礁混凝土的试验研究

合集下载

生态型混凝土人工鱼礁研究进展

趋势。SANTOS等冋研究发现，混凝土人工鱼礁对鱼类的诱集效果良好。但是，随着混凝土人工鱼礁投
置使用量不断增，礁
在的问题也逐渐显
，
混凝土人工鱼礁的生态及
海水
侵蚀的影响较大。鉴于现代海洋对鱼礁混凝土
材料
、鱼礁礁型的
不断
，
混凝土人工鱼礁的
研究及应用
，结
相研究成果，
型混凝土人工鱼礁
料及礁型，以为
$ 1954
基金项目:山东省自然科学基金重点项目(ZR2020KE049)。
年，日本将混凝土人工鱼礁的建设、投放列入国家级
建设业 $ 1960 ，
渔
对
鱼料，发
人工鱼料
的鱼聚鱼
料 $ 1965 ,
建设建设人工鱼 $
人工鱼$
1973
的人工鱼建设
,发展
$ 1984 ，我国开展了人工鱼
,
大
， 2018年底，全国
在
环氧涂层钢筋高
性的提下，
不仅服了脆性大、易磕碰掉皮和化等问题，
的结性
国期。在鱼礁礁
型结构方面,基于长问等对三圆管模型的研究,
笔者课题为,采用
鱼礁不仅利于
结构稳定性，
利于洋流的适应性及洋
生物生长;此外，采用
型
以地：
低度
的型问题；采用环氧涂层钢筋
[44]
地
大载结
采用硫铝水制备了人工鱼礁混凝土，结果表
明，鱼礁投置于海水，pH 可以在较
接海水。李真真等冋了 5种不同种类水混凝土人工鱼礁的海洋生物附着性能，发现复：
水混凝土的生物附着效果最，铝

钢渣-矿渣基绿色人工鱼礁混凝土的制备

钢渣一渣基绿色人工鱼礁混凝土胶凝材料主矿要有四种原料：渣粉、渣粉、泥熟料、硫石矿钢水脱
膏。其中矿渣粉采用鞍钢生产的￥５级商品矿渣７
粉，表面积为４０Ｉ／ｇ钢渣粉为一．８ｍ经过１ｋ；ｎ００８ｍ
此之外，凝土人工鱼礁的可塑性强，以制成不同混可
的形状，立方体形、字塔形、字架形等如金十。普通混凝土制备人工鱼礁的缺点和局限陛主要表现
热闷一铁处理后的钢尾渣；泥熟料采用４．选水２５普通硅酸水泥熟料，自河北冀东水泥有限公司；硫来脱石膏采用北京石景山电厂生产的脱硫石膏，主要其成分为二水硫酸钙。胶凝材料中各原料的化学分析
见表１。１１２骨料．．
在两个方面：第一，凝原料成本较高，且浪费资源；二，而第普
通水泥制备的混凝土人工鱼礁，其表面、内部碱性较强，利于藻类的附着和鱼类的增殖。不
验利用７％矿渣粉、００１％钢渣粉、０１％水泥熟料、０１％脱硫石膏作为胶凝材料，利用热闷一选铁处理后的钢尾
渣作为混凝土的粗、细骨料，制备了标准养护２ｄ抗压强度为７．ＭＰ、水浸泡２０８２６ａ海４ｄ抗压强度为９．ＭＰ６２ａ
作为混凝土粗、骨料，料成本低廉，细原并且实现了冶金渣资源的循环利用，到了综合利用的目的。达

鞍钢冶金渣制备人工鱼礁的研究与实践

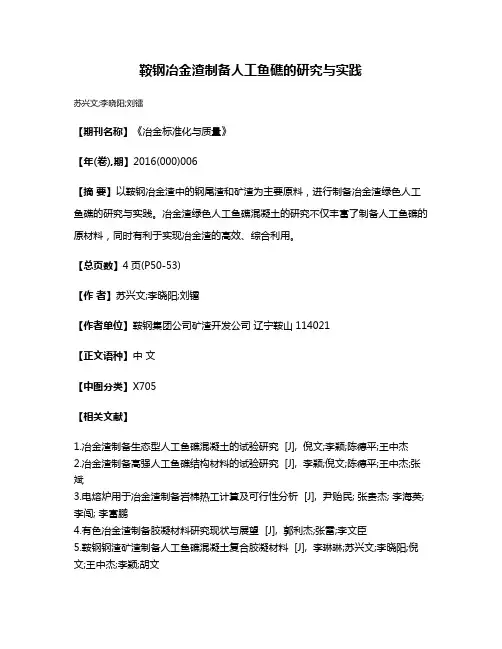

鞍钢冶金渣制备人工鱼礁的研究与实践
苏兴文;李晓阳;刘镭
【期刊名称】《冶金标准化与质量》
【年(卷),期】2016(000)006
【摘要】以鞍钢冶金渣中的钢尾渣和矿渣为主要原料，进行制备冶金渣绿色人工鱼礁的研究与实践。

冶金渣绿色人工鱼礁混凝土的研究不仅丰富了制备人工鱼礁的原材料，同时有利于实现冶金渣的高效、综合利用。

【总页数】4页(P50-53)
【作者】苏兴文;李晓阳;刘镭
【作者单位】鞍钢集团公司矿渣开发公司辽宁鞍山114021
【正文语种】中文
【中图分类】X705
【相关文献】
1.冶金渣制备生态型人工鱼礁混凝土的试验研究 [J], 倪文;李颖;陈德平;王中杰
2.冶金渣制备高强人工鱼礁结构材料的试验研究 [J], 李颖;倪文;陈德平;王中杰;张斌
3.电熔炉用于冶金渣制备岩棉热工计算及可行性分析 [J], 尹贻民; 张贵杰; 李海英; 李闯; 李富鹏
4.有色冶金渣制备胶凝材料研究现状与展望 [J], 郭利杰;张雷;李文臣
5.鞍钢钢渣矿渣制备人工鱼礁混凝土复合胶凝材料 [J], 李琳琳;苏兴文;李晓阳;倪文;王中杰;李颖;胡文
因版权原因，仅展示原文概要，查看原文内容请购买。

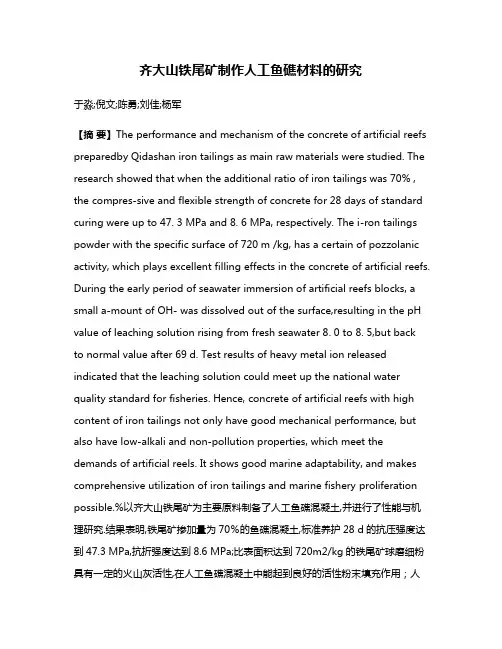

齐大山铁尾矿制作人工鱼礁材料的研究

齐大山铁尾矿制作人工鱼礁材料的研究于淼;倪文;陈勇;刘佳;杨军【摘要】The performance and mechanism of the concrete of artificial reefs preparedby Qidashan iron tailings as main raw materials were studied. The research showed that when the additional ratio of iron tailings was 70% , the compres-sive and flexible strength of concrete for 28 days of standard curing were up to 47. 3 MPa and 8. 6 MPa, respectively. The i-ron tailings powder with the specific surface of 720 m /kg, has a certain of pozzolanic activity, which plays excellent filling effects in the concrete of artificial reefs. During the early period of seawater immersion of artificial reefs blocks, a small a-mount of OH- was dissolved out of the surface,resulting in the pH value of leaching solution rising from fresh seawater 8. 0 to 8. 5,but backto normal value after 69 d. Test results of heavy metal ion released indicated that the leaching solution could meet up the national water quality standard for fisheries. Hence, concrete of artificial reefs with high content of iron tailings not only have good mechanical performance, but also have low-alkali and non-pollution properties, which meet the demands of artificial reels. It shows good marine adaptability, and makes comprehensive utilization of iron tailings and marine fishery proliferation possible.%以齐大山铁尾矿为主要原料制备了人工鱼礁混凝土,并进行了性能与机理研究.结果表明,铁尾矿掺加量为70％的鱼礁混凝土,标准养护28 d的抗压强度达到47.3 MPa,抗折强度达到8.6 MPa;比表面积达到720m2/kg的铁尾矿球磨细粉具有一定的火山灰活性,在人工鱼礁混凝土中能起到良好的活性粉末填充作用；人工鱼礁材料试块海水浸泡初期,表层有少量OH-溶出,使浸泡液pH值由新鲜海水的8.0升至8.5,但69d后恢复到正常值；重金属离子溶出检测结果表明,浸泡试样的海水水质符合渔业水质国家标准.因此,大比例掺加齐大山铁尾矿制备的人工鱼礁混凝土不仅具有良好力学性能,还能满足人工鱼礁所要求的低碱、无污染要求,表现出了良好的海洋适应性,使大规模综合利用铁尾矿和海洋渔业增殖成为可能.【期刊名称】《金属矿山》【年(卷),期】2012(000)011【总页数】5页(P163-167)【关键词】铁尾矿;人工鱼礁混凝土;活性粉末;海洋适应性【作者】于淼;倪文;陈勇;刘佳;杨军【作者单位】北京科技大学土木与环境工程学院;金属矿山高效开采与安全教育部重点实验室;北京科技大学土木与环境工程学院;金属矿山高效开采与安全教育部重点实验室;大连海洋大学海洋科技与环境学院;北京科技大学土木与环境工程学院;金属矿山高效开采与安全教育部重点实验室;大连海洋大学海洋科技与环境学院【正文语种】中文人工鱼礁是设置在海域中的构筑物，能作为藻类的附着物，为浮游生物和鱼类等提供躲避天敌和繁衍生息的场所，在海洋工程和海水养殖领域具有重要作用。

钓鱼礁块的制造方法及其施工方法[发明专利]

专利名称：钓鱼礁块的制造方法及其施工方法专利类型：发明专利
发明人：李幸雨,宋孝淑,宋宜真,金圣实
申请号：CN201010278292.7
申请日：20100910
公开号：CN102079106A
公开日：
20110601
专利内容由知识产权出版社提供
摘要：本发明涉及利用按阶段分类的浇筑方法的钓鱼礁块的制造方法，及其施工方法。

具体说明如下：把包含制钢(炼铁)矿渣(Slag)预拌混凝土(remicon)和水泥的混合物，浇筑到钓鱼礁块制造用模具中，从而制造出包含截面形象为的腿的钓鱼礁块。

在上述钓鱼礁块制造用模具中，浇筑上述混合物时，需要经过如下三个阶段。

即，把上述混合物，浇筑到模具的下部中的第一浇筑阶段；为促进空气喷出的休止阶段；把上述混合物浇筑到模具的上部中的第二浇筑阶段。

根据本发明，由于钓鱼礁块的原料，使用了按阶段分类的浇筑方法，所以，能够抑制在以往的钓鱼礁块中，能够常常发现的气泡的产生，从而能够制造出提高了强度、耐久性等的钓鱼礁块。

申请人：(株)MECCA海洋研究所,(株)MECCA海洋开发
地址：韩国全罗南道
国籍：KR
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

一种新型混凝土人工鱼礁及其制备方法[发明专利]

专利名称：一种新型混凝土人工鱼礁及其制备方法专利类型：发明专利
发明人：李霞,陈海燕,王小梅,李德豪
申请号：CN201410776696.7
申请日：20141217
公开号：CN104529286A
公开日：
20150422
专利内容由知识产权出版社提供
摘要：一种新型混凝土人工鱼礁，它由以下配比的原料制成：水泥：沙：石子：拌合水：牡蛎壳粉：粉媒灰：矿粉的质量比为:1:(1.9～2.6):(2.8～3.9):(0.4～0.6):(0.1～0.2):(0.1～0.3):(0.1～0.5)；其制备方法是：将上述原料加入混凝土搅拌机，搅拌后，放到振动台进行振动均匀压实，12-24小时后拆模；拆模后进行标准养护28天即得。

本发明在使用过程中不会溶出有害物质，不影响生物附着，对环境无污染，性能更适宜海洋环境，可以改良人工鱼礁的效果。

申请人：广东石油化工学院,广东工业大学
地址：525000 广东省茂名市官渡二路139号大院
国籍：CN
代理机构：茂名市穗海专利事务所
代理人：李好琚
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第３５卷第３期２０１３年６月
土ｃ木建筑与环境工程ＪｏｕｒｎａｌｏｆＣｉｖｉｌ。Ａｒｈｉｔｅｃｔｕｒａｌ＆ＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇ
Ｖｏ１．３５ＮＯ．３
，
（北京科技大学土木与环境工程学院；金属矿山高效开采与安全教育部重点实验室，北京１０００８３）
摘要：通过正交试验研究了矿渣一钢渣一熟料一石膏体系胶凝材料的强度。胶凝材料正交试验表明：矿渣：钢渣的复合比为７：１，矿渣和钢渣的比表面积分别为４８０ｍ・ｋｇ和５５０ｍ。・ｋｇ～，并与１０的水泥熟料和１Ｏ的脱硫石膏复合的胶凝材料具有较高的强度。以优化后的胶凝材料代替水
ＮｉＷｅｎ，ＬｉＹｉｎｇ，ＣｈｅｎＤｅｐｉｎｇ，ＷａｎｇＺｈｏｎｇｊｉｅ
（ＣｉｖｉｌａｎｄＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇＳｃｈｏｏｌ；ＫｅｙＬａｂｏｒａｔｏｒｙｏｆＨｉｇｈ — ＥｆｆｉｃｉｅｎｔＭｉｎｉｎｇａｎｄＳａｆｅｔｙｏｆ
ＭｅｔａｌＭｉｎｅｓ（ＭｉｎｉｓｔｒｙｏｆＥｄｕｃａｔｉｏｎｏｆＣｈｉｎａ），ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ，Ｂｅｉｊｉｎｇ１０００８３，Ｐ．Ｒ．Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ａｍｅｔｈｏｄｏｆｏｒｔｈｏｇｏｎａｌｔｅｓｔｗａｓｕｓｅｄｔｏｏｐｔｉｍｉｚｅｔｈｅｓｔｒｅｎｇｔｈｏｆｔｈｅｃｅｍｅｎｔｉｔｉｏｕｓｍａｔｅｒｉａｌｆｏｒｐｒｅｐａｒｉｎｇｔｈｅｃｏｎｃｒｅｔｅｏｆｈｉｇｈ — ｓｔｒｅｎｇｔｈａｒｔｉｆｉｃａｌｒｅｅｆｓ．Ｔｈｅｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｗｉｔｈｔｈｅｒａｔｉｏｏｆｉｒｏｎｓｌａｇ：ｓｔｅｅｌ
Ｊｕｎ．２０１３
ｄｏｉ：１０．１１８３５／ｊ．ｉｓｓｎ．１６７４ — ４７６４．２０１３．０３．０２３
冶金渣制备生态型人工鱼礁混凝土的试验研究
倪文，李颖陈德平，王中杰
关键词：矿渣；钢渣；胶凝材料；混凝土；人工鱼礁
中图分类号：ＴＵ５２８．３
文献标志码：Ａ
文章编号：１６７４ — ４７６４（２０１３）０３ — ０１４５ — ０６
ＡＰｒｉｍａｒｙＩｎｖｅｓｔｉｇａｔｉｏｎｏｎＣｏｎｃｒｅｔｅＭａｄｅｆｒｏｍＩｒｏｎａｎｄＳｔｅｅｌＳｌａｇｓｆｏｒＢｕｉｌｄｉｎｇＥｃｏｌｏｇｉｃａｌＡｒｔｉｆｉｃａｌＲｅｅｆｓ
泥，并以热闷法稳定化的钢渣颗粒为骨料，可以制备出抗压强度达到６５ＭＰａ以上的人工鱼礁混凝
土。利用ＸＲＤ和ＳＥＭ方法分析胶凝材料的水化过程，结果表明，水化反应主要生成ＡＦｔ相和Ｃ —Ｓ —Ｈ凝胶，钢渣、水泥熟料和脱硫石膏的协同作用对矿渣的火山灰活性反应具有重要促进作用。
ｓｌａｇ一７：１，ａｎｄｗｈｅｎ１０ｃｅｍｅｎｔｃｌｉｎｋቤተ መጻሕፍቲ ባይዱｅｒａｎｄ１０ｇｙｐｓｕｍｏｆＦｌｕｅＧａｓＤｅｓｕｌｆｕｒｉｚａｔｉｏｎＷａｓｔｅ（ＦＧＤＷ）ｗａｓ
ｍｉｘｅｄｗｉｔｈ８Ｏｉｒｏｎａｎｄｓｔｅｅｌｓｌａｇｓｐｏｗｄｅｒ，ｔｈｅｍｉｘｅｄｃｅｍｅｎｔｉｔｉｏｕｓｍａｔｅｒｉａｌｈａｄａｎｏｐｔｉｍｉｚｅｄｓｔｒｅｎｇｔｈ．
Ｔｈｅｏｐｔｉｍｉｚｅｄｓｐｅｃｉｆｉｃｓｕｒｆａｃｅａｒｅａａｒｅ４８０ｍ。／ｋｇａｎｄ５５０ｍ／ｋｇｆｏｒｉｒｏｎｓｌａｇａｎｄｓｔｅｅｌｓｌａｇｐｏｗｄｅｒ
