调节阀基础知识及DVC2000定位器培训讲义
BAOSTEEL GAS
一、调节阀基础知识
4、几种常见典型调节阀阀体结构 4.1、直通单座阀
特点是泄露量小，不平衡力大， 特别是在高压差，大口径时更为严重， 直通单座调节阀仅适用于一般流体， 要求泄露等级高，允许压差小的场合。
Baosteelgases Business Confidential
BAOSTEEL GAS
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
2、调节阀的结构组成
调节阀组成分类图
调节阀
气动调节阀
电动调节阀 液动调节阀 自力式调节阀
附件
气动执行机构
阀体组件
附件
电动执行机构
信手位阀空 号轮置门气 放 反定过 大 馈位滤 器 器减 及 压 其 阀 他
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.3、双膜头薄膜直行程执行 机构
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
3、公司几种常见阀门执行机构 3.4、单缸活塞式执行机构之 一
Baosteelgases Business Confidential
Baosteelgases Business Confidential
BAOSTEEL GAS
一、调节阀基础知识
1、调节阀概述：
1.2、调节阀的发展方向
调节阀的发展方向主要为智能化 、标准化 、精小化 、旋转化和安全化 。 (1) 智能化 采用智能定位器，使调节阀具有自诊断功能、能够数字通讯、操控 简易控制精度高。 （2）标准化 标准化主要表现在标准化的选型程序、标准化的诊断软件和其他辅 助软件、实现不同生产厂商调节阀的互换性和互操作性。 （3）精小化 精小化主要表现在采用精小型执行机构、改变流路结构使控制阀体 积缩小重量减轻、采用电动执行机构。 （4）安全化 仪表控制系统的安全性已经得到各方面的重视 ， 安全仪表系统 (SIS)对调节阀的要求也越来越高 。
Fisher DVC2000定位器培训课件
FISHER DVC2000数字式阀门控制器
一、硬件结构 二、工作原理
三、调试方法
四、故障分析及处理
硬件结构
硬件结构
集成块组件
硬件结构
加长臂
反馈磁条
工作原理
工作原理 阀位变送器 -4—20mA输出 -8—30VDC供电 -1%的行程量程的精度
限位开关（2） -切断：1mA,合上4mA -4.3—30VDC供电 -2%的行程量程的精度
出，按任何键都不起作用，必须等走完整个行程才可以。
2.4 整定设置 增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。选择合适的， 一般设置为“L”，以阀门不振荡为准。
调试方法 操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整 定，接着等待，完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值 （增益代码）修改，至阀门不振荡为止。
2.5 其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
调试方法 FISHER DVC2000参数设置表 主菜单 快速设置 行程标定 自动、手动 子菜单 参数设置 备注 进行快速搜索0%、100%、50% 搜索0%、100%、50% 若出现振荡采取手动 整定值：C~M 根据阀门的执行机构是 气闭还是气开进行选择
整定
详细设置 零控制信号 压力单位 输入量程低值 输入量程高值 输入特性
自动、手动
阀开、阀关 PSI、KPA、BARKPA、 BAR 4mA 20mA
按上下键选择 4mA～19mA 按上下键选择 5mA～20mA
一、硬件结构 二、工作原理
三、调试方法
四、故障分析及处理
硬件结构
硬件结构
集成块组件
硬件结构
加长臂
反馈磁条
工作原理
工作原理 阀位变送器 -4—20mA输出 -8—30VDC供电 -1%的行程量程的精度
限位开关（2） -切断：1mA,合上4mA -4.3—30VDC供电 -2%的行程量程的精度
出，按任何键都不起作用，必须等走完整个行程才可以。
2.4 整定设置 增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。选择合适的， 一般设置为“L”，以阀门不振荡为准。
调试方法 操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整 定，接着等待，完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值 （增益代码）修改，至阀门不振荡为止。
2.5 其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
调试方法 FISHER DVC2000参数设置表 主菜单 快速设置 行程标定 自动、手动 子菜单 参数设置 备注 进行快速搜索0%、100%、50% 搜索0%、100%、50% 若出现振荡采取手动 整定值：C~M 根据阀门的执行机构是 气闭还是气开进行选择
整定
详细设置 零控制信号 压力单位 输入量程低值 输入量程高值 输入特性
自动、手动
阀开、阀关 PSI、KPA、BARKPA、 BAR 4mA 20mA
按上下键选择 4mA～19mA 按上下键选择 5mA～20mA
费希尔定位器培训20130201
正常情况下选择 default 后 ENTER 假如默认的调整后精度比较 差才会选择Manual手动。
DVC6000用475的使用操作
e.手动交叉点调整：如果选择Manual（手动），则要求选择一个信 号调整源：Analog（模拟）或Digital（数字）。如果用电流源去 调整交叉点，选择Analog，去第3步。如果用数字化调节，即用 HART通讯器直接调节，选择Digital。如果选择Digital（数字） 作为交叉点的调整源，HART通讯器会显示一个界面提示去完成 交叉点的调整。选择需要改变反馈臂角度的方向和大小（±10°、 ±1°、±0.1°），使其与执行机构成直角。如果需要再次调整， 重复该步骤，否则选择Done（完成）。
安装注意事项
g. 定位器调试前必须已将机务阀杆与执行器输出推杆正 确连接，并已将定位器反馈臂与执行器推杆上反馈用 连接臂正确连接。同时气源压力必须调整到正确值。
DVC6000用475的使用操作
1.仪表模式 从configure/setup(组态与设置)——detailed setup(详细设置)——mode and protection(模式 与保护)——Instrument mode(仪表模式)—— 1.Out of service(非工作状态) 2.in service （投 用状态）。 2.调校 从configure/setup—calibrate—travel calib— 1.auto tvl calib(自动校验）2.man tvl calib(手 动校验）
DVC6000用475的使用操作
出厂缺省值如下：
设置参数
Analog Input Units（模拟输入 单位） Analog In Range High（模拟范 围高点） Analog In Range Low（模拟范 围低点） Control Mode（控制模式） mA
FISHER定位器ppt课件
48
DVC5000 故障检测
定位器上模拟量输入读数与实际所供电流不符
可能原因
控制模式(Control Mode)不是 模拟量
解决办法
使用HART通讯器检查控制模式. 如处在 数字(Digital)或测试 (Test)模式改变到模 拟(Analog).
控制系统的容许电压低 因定位器自检出故障而停用 模拟量输入传感器未调校
Gulde - India Manufacture
17
Fisher-Rosemount Confidenti al XXX
Valtek Mark I
18
Fisher-Rosemount Confidenti al XXX
Masoneilan Camflex
19
Fisher-Rosemount Confidenti al XXX
26
重要提示：
DVC之前应 安装过滤调 压器
DVC5000 系列安装与调试
3. DVC5020 系列的安装
27
DVC5020的安装与调试
Figure 2-2. DVC 5020 Mounted on a Fisher Rotary-Shaft Actuator 28
DVC5020 的反馈机构
29
mA READ VDC
Current
OFF
Source
% 4 TO 20 mA
POWER 2 WIRE T RA NS MIT TE RS
SOURCE
100.0% 20.00mA
READ 50mA-100V-%
2 WIRE T RA NS MIT TE R
SIMULATOR
ADJUST mA- %
4.00 mA 0.0%
DVC5000 故障检测
定位器上模拟量输入读数与实际所供电流不符
可能原因
控制模式(Control Mode)不是 模拟量
解决办法
使用HART通讯器检查控制模式. 如处在 数字(Digital)或测试 (Test)模式改变到模 拟(Analog).
控制系统的容许电压低 因定位器自检出故障而停用 模拟量输入传感器未调校
Gulde - India Manufacture
17
Fisher-Rosemount Confidenti al XXX
Valtek Mark I
18
Fisher-Rosemount Confidenti al XXX
Masoneilan Camflex
19
Fisher-Rosemount Confidenti al XXX
26
重要提示：
DVC之前应 安装过滤调 压器
DVC5000 系列安装与调试
3. DVC5020 系列的安装
27
DVC5020的安装与调试
Figure 2-2. DVC 5020 Mounted on a Fisher Rotary-Shaft Actuator 28
DVC5020 的反馈机构
29
mA READ VDC
Current
OFF
Source
% 4 TO 20 mA
POWER 2 WIRE T RA NS MIT TE RS
SOURCE
100.0% 20.00mA
READ 50mA-100V-%
2 WIRE T RA NS MIT TE R
SIMULATOR
ADJUST mA- %
4.00 mA 0.0%

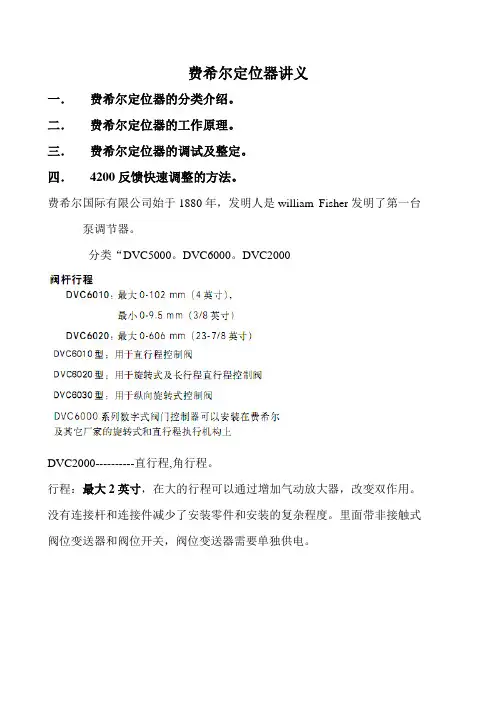

费希尔阀门定位器讲义
费希尔定位器讲义一．费希尔定位器的分类介绍。
二．费希尔定位器的工作原理。
三．费希尔定位器的调试及整定。
四．4200反馈快速调整的方法。
费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表，应改装一个堵头。
双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。

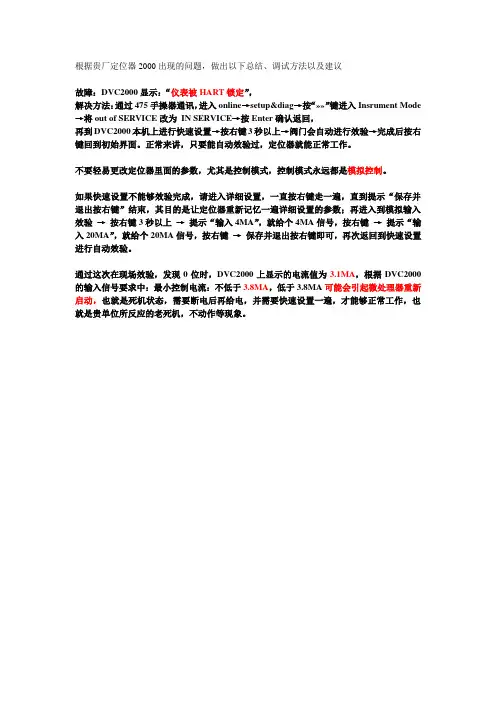

DVC2000操作说明
根据贵厂定位器2000出现的问题，做出以下总结、调试方法以及建议
故障：DVC2000显示：“仪表被HART锁定”，
解决方法：通过475手操器通讯，进入online→setup&diag→按“»»”键进入Insrument Mode →将out of SERVICE改为IN SERVICE→按Enter确认返回，
再到DVC2000本机上进行快速设置→按右键3秒以上→阀门会自动进行效验→完成后按右键回到初始界面。
正常来讲，只要能自动效验过，定位器就能正常工作。
不要轻易更改定位器里面的参数，尤其是控制模式，控制模式永远都是模拟控制。
如果快速设置不能够效验完成，请进入详细设置，一直按右键走一遍，直到提示“保存并退出按右键”结束，其目的是让定位器重新记忆一遍详细设置的参数；再进入到模拟输入效验→按右键3秒以上→提示“输入4MA”，就给个4MA信号，按右键→提示“输入20MA”，就给个20MA信号，按右键→保存并退出按右键即可，再次返回到快速设置进行自动效验。
通过这次在现场效验，发现0位时，DVC2000上显示的电流值为3.1MA，根据DVC2000的输入信号要求中：最小控制电流：不低于3.8MA，低于3.8MA可能会引起微处理器重新启动，也就是死机状态，需要断电后再给电，并需要快速设置一遍，才能够正常工作，也就是贵单位所反应的老死机，不动作等现象。
FISHER定位器 ppt课件
20
ppt课件
21
调校过程中出现的错误及处理方法
•
⑴Auto Calibration Failed：Driver signal exceed high limit
check supply pressure.
•
自动调校失败:设备信号超过了最高限,核对供气压力。
•
处理方法：
•
Ⅰ.检查供气压力是否太大,如果太大,适当降低供气过滤阀的输出
ppt课件
26
C为单作用，正作用
ppt课件
27
Relay Type
ppt课件
28
ppt课件
29
A口
B口
ppt课件
30
DVC2000
ppt课件
31
ppt课件
32
ppt课件
33
ppt课件
34
ppt课件
35
集成块组件
ppt课件
36
ppt课件
37
工作原理
ppt课件
38
ppt课件
39
13
Instrument mode仪表模式
ppt课件
14
非投用状态\投用状态
ppt课件
15
Protection保护（选中None ）
ppt课件
16
ppt课件
17
Calibrate（校验）
ppt课件
18
Travel Cal 行程校验
ppt课件
19
Auto tvl cal 自动校验Βιβλιοθήκη ppt课件压力。•
Ⅱ.检查Actuator size,选择的尺寸是否和铭牌上一致。
•
⑵input current must exceed 3.8 mA for calibration.
费希尔dvc2000
DVC2000数字式阀门控制器的反馈系统利用一个磁场 来进行非接触式的精确的位置测量。为避免设备操作过 程中由于疏忽造成的阀杆移动，应禁止使用磁性工具 （如磁性尖端的螺丝刀）。
小心
● 安装时必须戴上防护手套、衣服和眼 镜以防受伤。
● 切断与执行机构相连接的所有气路、 电路和控制信号。确认执行机构不会突然 打开或关闭阀门。
个阀位变送器（用于独立的阀位置反馈）。
DVC2000系列数字式阀门控制器设计用于替代标准气 动和电－气阀门定位器。
图 1-1. DVC2000 系列数字式阀门控制器
注意
除了在阀门、执行机构和附件的安装、操 作和维护方面受过良好训练和仔细阅读并 理解本手册内容的人员外，其他人不得安 装、操作、或维护 DVC2000 系列数字式 阀门控制器。如果有任何关于这些使用说 明 的 问 题 ，请 在 操 作 之 前 联 系 F i s h e r 销 售 办事处。
有效行程范围所示为 50 mm（2 英寸）
指示标记
磁铁组件 （固定在阀杆上）
图 2-2. 行程范围
小心
安装的磁铁组件长度不得小于执行机构的 物理行程。否则设备将会由于磁铁移出 DVC2000反馈刻度指示范围而导致失控。
2-2
2005 年 1 月
安装
定位工具
名义行程 标志
旋转式
2
直行程（线性）
90°
校准 1
完成 校准
1 失败
保存并退出？ 1
按按 保存并退出 不保存退出
保护 1
OFF
关 开
+ 取消 （返回主屏幕）
注意：按住 + 3 到 10 秒种
+++ 语言选择
注意：按住 + + + 3 到 10 秒种
小心
● 安装时必须戴上防护手套、衣服和眼 镜以防受伤。
● 切断与执行机构相连接的所有气路、 电路和控制信号。确认执行机构不会突然 打开或关闭阀门。
个阀位变送器（用于独立的阀位置反馈）。
DVC2000系列数字式阀门控制器设计用于替代标准气 动和电－气阀门定位器。
图 1-1. DVC2000 系列数字式阀门控制器
注意
除了在阀门、执行机构和附件的安装、操 作和维护方面受过良好训练和仔细阅读并 理解本手册内容的人员外，其他人不得安 装、操作、或维护 DVC2000 系列数字式 阀门控制器。如果有任何关于这些使用说 明 的 问 题 ，请 在 操 作 之 前 联 系 F i s h e r 销 售 办事处。
有效行程范围所示为 50 mm（2 英寸）
指示标记
磁铁组件 （固定在阀杆上）
图 2-2. 行程范围
小心
安装的磁铁组件长度不得小于执行机构的 物理行程。否则设备将会由于磁铁移出 DVC2000反馈刻度指示范围而导致失控。
2-2
2005 年 1 月
安装
定位工具
名义行程 标志
旋转式
2
直行程（线性）
90°
校准 1
完成 校准
1 失败
保存并退出？ 1
按按 保存并退出 不保存退出
保护 1
OFF
关 开
+ 取消 （返回主屏幕）
注意：按住 + 3 到 10 秒种
+++ 语言选择
注意：按住 + + + 3 到 10 秒种
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整定
详细设置 零控制信号 压力单位 输入量程低值 输入量程高值 输入特性
自动、手动
阀开、阀关 PSI、KPA、BARKPA、 BAR 4mA 20mA
按上下键选择 4mA～19mA 按上下键选择 5mA～20mA
线性、用户定义、 快开、等百分比
调试方法 主菜单 子菜单 行程变送器输 出4mA 开关1切换点 开关1通 开关2切换点 开关2通 模拟输入标定 行程变送器标定 参数设置 阀开、阀关 10% 低于10% 90% 高于90% 备注 如果是气闭式输入与反馈输出的值 是相反的 按上下键增加或减少 按上下键增加或减少 按上下键增加或减少 按上下键增加或减少
调试方法 1、接线图
调试方法 2、参数设置 2.1 按照上图进行接线，接着打开电流发生器电源送入4mA~20mA电流信号,使LCD
显示屏打开，然后进行语言选择。
操作方法：上下左右四键同时按住3秒，再用上下键在七种语言中选择您所需要的语 种。之后，按一下向右键以确认。 2.2 然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。 操作方法：按向下键找到“详细设置”选项，再按右键确认进入。 如果阀体的执行机构是： 气开式（FC）：按右键查找“零控制信号”项，再按上下键选择“阀关”按右键确认
出，按任何键都不起作用，必须等走完整个行程才可以。
2.4 整定设置 增益代码（C~M），C时阀门动作最慢，M时阀门动作最快。选择合适的， 一般设置为“L”，以阀门不振荡为准。
调试方法 操作方法：按向下键找到“整定”项，按右键确认进入，再按上下键选择“自动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进入自动整 定，接着等待，完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右 键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，进行整定值 （增益代码）修改，至阀门不振荡为止。
FISHER DVC2000数字式阀门控制器
一、硬件结构 二、工作原理
三、调试方法
四、故障分析及处理
硬件结构
硬件结构
集成块组件
硬件结构
加长臂
反馈磁条
工作原理
工作原理 阀位变送器 -4—20mA输出 -8—30VDC供电 -1%的行程量程的精度
限位开关（2） -切断：1mA,合上4mA -4.3—30VDC供电 -2%的行程量程的精度
2.5 其他参数设置值出厂时都已设置好无须改动，请参见FISHER DVC2000参数设置表。
调试方法 FISHER DVC2000参数设置表 主菜单 快速设置 行程标定 自动、手动 子菜单 参数设置 备注 进行快速搜索0%、100%、50% 搜索0%、100%、50% 若出现振荡采取手动 整定值：C~M 根据阀门的执行机构是 气闭还是气开进行选择
再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右
键确认。 气闭式（FO）：按右键查找“零控制信号”项，再按上下键选择“阀开”按右键确认 再按右键查找“行程变送器输出4mA”项，按上下键选择“阀关”按右 键确认。
调试方法 气开（FC） 给定信号 4mA 阀位指示 0% LCD指示 0% 回讯/反馈信号 4mA
20mA
气闭（FO） 给定信号 4mA 20mA 2.3 行程自动标定设置
100%
阀位指示 100% 0%
100%
LCD指示 100% 0%
20mA
回讯/反馈信号 20mA 4mA
操作方法：按向下键找到“行程标定”项，按右键确认进入，再按上下键选择“自动” 按右键确认，LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作，它便可以 自动搜索走完整个行程0％、100％、50％。完成后按右键确认。注：搜索途中不可退
本机控制
模拟、手动
注：1、以上参数只适用于FISHER DVC2000气闭式电动调节阀。 2、凡是黑体加粗的参数都是出厂时设定好的，一般都无须改动。
调试方法
调试方法
调试方法 阀位变送器校验
调试方法
故障分析及处
在主屏界面下按右键进入提示故障原因。 理
1、远控操作阀门不动 （1）阀门卡涩 联系机务专业进行处理 （2）指令线脱落 检查指令线并恢复完好 （3）气源漏气 检查漏气地方并处理好 （4）定位器坏 检查定位器参数是否正常显示，不正常更换定位器。 2、指令与反馈偏差大 （1）反馈装置松动 检查安装是否松动并将松动紧固牢固，进行重新调试。 （2）阀门卡涩 联系机务专业进行处理 3、阀门动作迟缓 定位器输出压力缓慢或不正常 （1）定位器转动部分卡死，造成无反馈力。 （2）定位器到输出或者输入管道漏气。 （3）气缸漏气。
