HydroCOM密封室电气室和阀室维修书
无级气量调节HydroCOM原理介绍详解
工艺流程
气体输送
BUS
TDC CCM
CIU
HU
密封室漏油出口漏气出口刮油环导向环密封室漏油出口漏气出口刮油环导向环阀室液压油入口
电磁阀软接触缓冲器液压油出口
活塞腔高压活塞阀室液压油入口电磁阀软接触缓冲器液压油出口活塞腔高压活塞电气室
接线盒
包含微处理器、电磁阀驱动、保险丝和通讯接口的电路板
电气室接线盒包含微处理器、电磁阀驱动、保险丝和通讯接口的电路板
NG120
NG63
Class 1, Div.1, Group B, C, D, T4 Class 1, Div.1, Group A, B, C, D
HydroCOM的
填料盒
活塞环和支撑环
气阀
活塞杆负载压缩机气量控制
十字头／活塞联接
气体处理流程
ATEx d,e IIB + H2 T4
A, B, C, D
谢谢大家！。
无级气量调节HydroCOM原理介绍详解
工艺流程
气体输送
BUS
TDC CCM
CIU
HU
密封室漏油出口漏气出口刮油环导向环密封室漏油出口漏气出口刮油环导向环阀室液压油入口
电磁阀软接触缓冲器液压油出口
活塞腔高压活塞阀室液压油入口电磁阀软接触缓冲器液压油出口活塞腔高压活塞电气室
接线盒
包含微处理器、电磁阀驱动、保险丝和通讯接口的电路板
电气室接线盒包含微处理器、电磁阀驱动、保险丝和通讯接口的电路板
NG120
NG63
Class 1, Div.1, Group B, C, D, T4 Class 1, Div.1, Group A, B, C, D
HydroCOM的
填料盒
活塞环和支撑环
气阀
活塞杆负载压缩机气量控制
十字头／活塞联接
气体处理流程
ATEx d,e IIB + H2 T4
A, B, C, D
谢谢大家！。

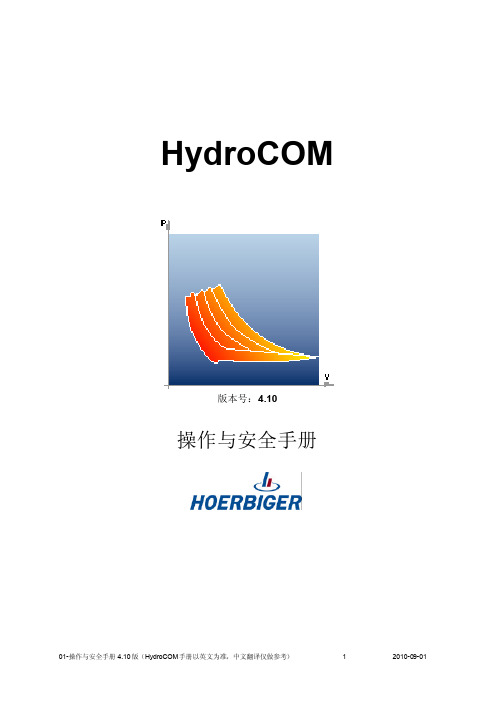

HydroCOM手册资料01-操作与安全手册
HydroCOM版本号：4.10操作与安全手册1简介 (3)2缩写词解释 (3)3本手册中使用的警示图例 (3)4通用安全说明 (4)5操作和维修说明 (6)6装配和安装说明 (9)6.1液压装置 (10)6.2液压油站试运行 (12)6.3执行机构 (13)6.4中间接口单元CIU (14)1 简介本章介绍了HydroCOM气量无级调节系统在操作、装配、安装和维修时需要注意的安全事项。
2 缩写词解释Actuator 执行机构CIU 中间接口单元DCS 分散控制系统EPS 直流48伏供电电源GIM 总接口模块HSS 服务软件HU 液压油站IA 隔离放大器IPS 内部电源PLC 可编程逻辑控制器SIM 级接口模块TDC 上死点Bus 现场485总线PA 等电位连接PE 保护接地3 本手册中使用的警示图例安全指示表示有人身伤害的危险功能说明说明如何避免损坏设备防爆说明防爆标准注释4 通用安全说明由于大多数HydroCOM都应用在潜在的爆炸性气体环境当中，所以安装在现场的所有部件必须是防爆的。
HydroCOM的防爆区域为IIA、IIB区外加氢气，不可用于氧气和乙炔环境。
总则：基本功能 –相关证书和认可–防爆认证该认证是基于指令集94/9/EC（ATEX认证）—设备和防护系统，适用于具有潜在爆炸性气体的场所。
标准：用于易爆场所的电气设备危险的位置EN 50014 一般规定EN 50018 壳体隔爆等级“d”EN 50019 防爆等级“e”总则：基本功能 –相关证书和认可–防爆认证防爆等级详述如下：？防护等级EEx-d适用于执行机构的电气室，该部分包括电磁阀和液压活塞。
？防护等级EEx-e适用于执行机构的接线盒和电磁阀的外部框架。
？取得欧洲认证许可需要通过严格的专门机构的型式认证，包括生产试验以及设备标定。
总则：基本功能 –相关证书和认可–防爆认证迄今为止HydroCOM液压执行机构有着下列证书认可：EU: ATEX certified :Electrical Ex-protection:II 2G EEx de IIB+H2 T4Mechanical Ex-protection: II 2G cUSA (FM): AEx de IIB+H2 T4Class I, Div. 1, Group B, C, D, T4Canada:Class I, Div. 1, Group B, C, D (CSA)Japan: Ex de IIB + H2 T4总则：基本功能 –相关证书和认可–防爆认证HydroCOM符合EMC规范和低压设备安全法规。
阀门故障维修手册
阀门故障维修手册一、引言阀门是工业生产中常用的设备之一，它在管道系统中起到控制和调节流体的作用。
然而，由于长期使用和外界环境等因素的影响，阀门可能会出现各种故障。
本手册旨在帮助维修人员快速准确地诊断和解决阀门故障，保障工业生产的正常运行。
二、常见阀门故障及解决方法1. 阀门漏气阀门漏气是常见的故障之一，解决方法有：- 检查阀门密封面是否有划伤或磨损，如果有需要及时更换密封件。
- 检查阀门密封件是否放置正确，是否存在变形或破损情况。
- 检查阀门杆的密封是否紧固，如果松动需要重新拧紧。
- 清洁阀门密封面，去除杂物和污垢。
2. 阀门堵塞阀门堵塞会导致流体无法正常通过，解决方法有：- 检查阀门内部是否有异物或垃圾，及时清理阀门内部。
- 检查阀门密封件是否完好，是否位于正确的位置。
- 如有需要，可以拆卸阀门进行清洗或更换部件。
3. 阀门运行不灵活阀门运行不灵活会导致控制和调节流体的效果不理想，解决方法有：- 检查阀门杆的润滑情况，如不足可添加适量的润滑剂。
- 检查阀门传动机构是否存在松动或卡阻，如有需要及时进行修复。
- 如发现阀门零部件磨损，需要进行更换。
4. 阀门噪音过大阀门噪音过大会影响工作环境及设备寿命，解决方法有：- 检查阀门安装是否牢固，如有松动需要进行调整。
- 检查阀门设计是否合理，如设计不合理可能需要更换阀门。
5. 阀门渗漏阀门渗漏会造成能源和材料的浪费，解决方法有：- 检查阀门密封面是否平整，如不平整需要进行修整或更换。
- 检查阀门密封面与密封垫的配合情况，如有需要可以更换合适的密封垫。
三、维护注意事项1. 定期检查阀门运行情况，如发现异常要及时处理。
2. 定期清洗阀门，保持阀门的清洁和良好的运行状态。
3. 阀门维护过程中要注意安全，有必要时采取相应的防护措施。
4. 阀门维修时要使用合适的工具和材料，严禁乱用和随意更换零部件。
结语阀门故障维修是工业生产过程中非常重要的一环，对于保障生产安全和质量具有重要意义。

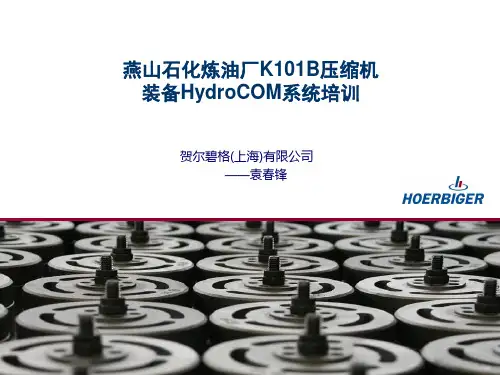

HydroCOM 培训资料
2
HydroCOM的基本原理
• 只对实际需要的气量进行压缩，余下的气体在压缩行程的开始阶段， 回流到进气腔内
p Dr,50 p 排气 A D
50%负荷时 节省的能源
Cr,50
p 进气
C V
BHale Waihona Puke • 在C – Cr,50的压缩过程中，进气阀维持开启状态 • 能源的消耗=P-V图的面积
16/11/2018 HydroCOM气量无级调节系统培训 3
13
日常巡检
控制室的日常巡检 1）阀室外盖的温度 2）压缩机的气量控制 3）检查液压油站温度、液位、压力 4）检查CIU
16/11/2018
HydroCOM气量无级调节系统培训
14
日常巡检
压缩机现场 1）听压缩机气阀、执行机构的动作声音 2）检查执行机构有无漏油现象 3）检查漏油收集灌的液位
16/11/2018
FTIM
HU
HSS
RecipCOM
16/11/2018
HydroCOM气量无级调节系统培训
4
HydroCOM 执行机构和进气阀
执行机构
卸荷杆
卸荷器
进气阀
16/11/2018
HydroCOM气量无级调节系统培训
5
液压执行机构（HA）
阀室 液压油入口 电磁阀 软接触缓冲器 液压油出口 活塞腔 高压活塞 密封室 漏油出口 漏气出口 刮油环 导向环 密封环 温度传感器
17
级接口模块（SIM）
HOERBIGER HOERBIGER HOERBIGER
总接口模块（GIM）
内部电源（IPS）
HOERBIGER HOERBIGER HOERBIGER
电气设备维修手册
电气设备维修手册一、简介电气设备维修是保障电气设备正常运行的重要环节。
本手册旨在提供一套规范的电气设备维修流程和操作指南，以帮助维修人员高效安全地进行设备维护和故障排除。
二、安全措施1. 维修前确认设备是否停电，并使用电气检测仪器确保设备无电流；2. 穿戴必要的个人防护装备，如绝缘手套、绝缘鞋等；3. 严禁在带电设备上操作，应先对设备进行正常停电断电操作；4. 维修过程中，禁止携带易燃、易爆物品进入维修区域；5. 注意设备周围的环境，确保工作场所清洁、整洁，避免维修时发生意外事故。
三、维修工具1. 电弧焊机2. 恒温烤箱3. 电缆测试仪4. 万用表5. 网络分析仪四、维修流程1. 维修前准备a. 确定维修设备的具体故障现象并记录；b. 检查维修工具的完好情况，并确保其正常使用；c. 验证维修所需零部件的库存，并及时补充。
2. 维修工作a. 按照设备维修手册对设备进行详细检查，并记录异常现象；b. 使用相应工具进行设备故障排查和维修；c. 对维修过程中涉及的部件进行检测和测试，确保其正常工作；d. 修复或更换故障部件，并进行测试验证；e. 清洁设备内部和外部，并恢复设备的正常工作状态。
3. 维修后工作a. 记录设备维修细节和所使用的维修材料；b. 对维修完毕的设备进行全面测试，确保其功能正常；c. 对设备进行保养和维护，以延长其使用寿命；d. 维修过程中产生的废弃物进行分类处理和妥善处置；e. 编写维修报告，包括维修内容和故障分析，以供备案和参考。
五、常见故障与处理方法1. 设备无法开机：a. 检查电源线是否插好，确认电源是否正常供电；b. 检查设备是否接地良好；c. 检查设备内部主控板是否正常工作。
2. 设备无法响应操作：a. 检查设备连接的通信线路是否正常；b. 重启设备，并检查系统设置是否正确。
3. 设备出现异常声音或异味：a. 检查设备内部是否有异物进入，及时清理；b. 通过检查各部件是否松动或磨损来排除故障。
电气维修的参考书籍
电气维修的参考书籍
电气维修是一项需要高度专业技能和知识的工作，因此，对于电气维修工程师来说，拥有一本好的参考书籍是非常重要的。
下面是我推荐的几本电气维修参考书籍。
1.《电气维修手册》
这本书是一本非常全面的电气维修参考书籍，它涵盖了电气维修的各个方面，包括电路分析、电机维修、电力系统维修等。
此外，这本书还提供了大量的实用技巧和维修案例，帮助读者更好地理解和掌握电气维修技术。
2.《电气维修技术手册》
这本书是一本非常实用的电气维修参考书籍，它主要介绍了电气设备的故障诊断和维修方法。
此外，这本书还提供了大量的维修案例和实用技巧，帮助读者更好地应对各种电气故障。
3.《电气维修工程师手册》
这本书是一本非常全面的电气维修参考书籍，它涵盖了电气维修的各
个方面，包括电路分析、电机维修、电力系统维修等。
此外，这本书还提供了大量的实用技巧和维修案例，帮助读者更好地理解和掌握电气维修技术。
4.《电气设备维修技术》
这本书是一本非常实用的电气维修参考书籍，它主要介绍了电气设备的故障诊断和维修方法。
此外，这本书还提供了大量的维修案例和实用技巧，帮助读者更好地应对各种电气故障。
总之，对于电气维修工程师来说，拥有一本好的参考书籍是非常重要的。
以上推荐的几本书籍都是非常优秀的电气维修参考书籍，它们涵盖了电气维修的各个方面，提供了大量的实用技巧和维修案例，帮助读者更好地掌握电气维修技术。
HydroCOM手册资料02-总则4.10版
HydroCOM版本号：4.10总则1简介 (3)2缩写词解释 (3)3基本功能 (3)3.1HydroCOM是什么? (3)3.2功能说明 (4)3.3气体回流控制 (5)3.4控制信号图 (7)3.5相关证书和认可 (8)3.4.1防爆认证 (8)3.4.2EMC电磁兼容性和低压装置安全性 (8)4HydroCOM气量无级调节系统的组成部件 (9)4.1执行机构 (9)4.2中间接口单元 (10)4.3直流48伏供电电源 (11)4.4隔离放大器 (11)4.5上死点传感器 (11)4.6液压油站 (11)4.7HydroCOM服务软件（HSS） (12)5安装实例 (13)1 简介本文档概括介绍了HydroCOM气量无级调节系统的组成部件和功能。
本文所述为通用内容，对于每个项目的具体物品，可能与文档所述有所不同。
2 缩写词解释在本手册中使用了下列缩写词(以下将使用这些缩写)Actuator 执行机构CIU 中间接口单元DCS 分散控制系统EPS 直流48伏供电电源GIM 总接口模块SIM 级接口模块HSS 服务软件HU 液压油站IA 隔离放大器IPS 内部电源PLC 可编程逻辑控制器TDC 上死点3 基本功能3.1 HydroCOM是什么?它是可靠、高效、易实现的压缩机气量调节系统。
HydroCOM这个单词来自英文“hydr aulically actuated com puterisedcompressor control system”，意为“液压驱动、计算机控制的压缩机气量控制系统”，简称气量无级调节系统。
HydroCOM是一种用于往复式压缩机的无级气量调节系统（10-100%）。
最低负荷下限取决于气体组分、操作工况和压缩机的设计参数。
HydroCOM是建立在大型柴油机上的喷射技术上的，并融入了数字计算和控制技术。
液压驱动的卸荷装置让进气阀延迟关闭，使多余部分气体未经压缩而重新返回到进气总管，压缩循环中只压缩了需要压缩的气量。
