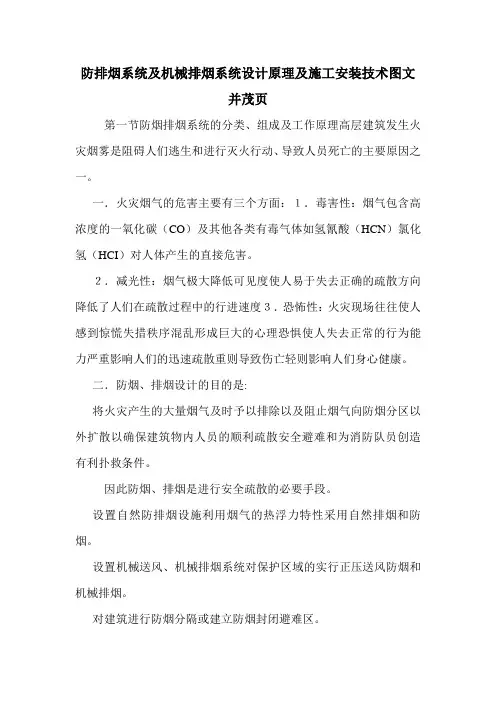

防排烟系统及机械排烟系统设计原理及施工安装技术图文并茂页第一节防烟排烟系统的分类、组成及工作原理高层建筑发生火灾烟雾是阻碍人们逃生和进行灭火行动、导致人员死亡的主要原因之一。
一．火灾烟气的危害主要有三个方面：１．毒害性：烟气包含高浓度的一氧化碳（CO）及其他各类有毒气体如氢氰酸（HCN）氯化氢（HCI）对人体产生的直接危害。
２．减光性：烟气极大降低可见度使人易于失去正确的疏散方向降低了人们在疏散过程中的行进速度３．恐怖性：火灾现场往往使人感到惊慌失措秩序混乱形成巨大的心理恐惧使人失去正常的行为能力严重影响人们的迅速疏散重则导致伤亡轻则影响人们身心健康。
二．防烟、排烟设计的目的是:将火灾产生的大量烟气及时予以排除以及阻止烟气向防烟分区以外扩散以确保建筑物内人员的顺利疏散安全避难和为消防队员创造有利扑救条件。
因此防烟、排烟是进行安全疏散的必要手段。
设置自然防排烟设施利用烟气的热浮力特性采用自然排烟和防烟。
设置机械送风、机械排烟系统对保护区域的实行正压送风防烟和机械排烟。
对建筑进行防烟分隔或建立防烟封闭避难区。
对建材和家具进行阻燃、消烟处理喷洒化学消烟剂或水雾消除烟气中的有毒成分及烟尘粒子。
三防火分区、防烟分区的概念１．防火分区的目的是：防止火灾的扩大设置防火墙、防火门、防火卷帘等设备。
防火分区按方向可分为：垂直防火分区及水平防火分区．２．防烟分区是烟气控制的基础手段防烟分区内不能防止火灾的扩大只能有效地控制火灾产生的烟气流动是为有利于建筑物内人员安全疏散和有组织排烟而采取的技术措施主要依靠采用挡烟垂壁（帘）挡烟梁（墙）等形式来实现。
规范规定：每个防烟分区建筑面积不应超过m且防烟分区不得跨越防火分区。
分隔区内的排烟量在人员疏散的短时间内必须大于或等于该区内产生烟的数量。
四、防排烟系统分类防、排烟系统一般分为四种方式：１自然排烟：利用火灾产生的烟气流的浮力和外部风力作用通过建筑物的对外开口把烟气排至室外的排烟方式．实质是热烟气和冷空气的对流运动。
项目十一 防排烟设备联动控制系统的安装详解
• 3．排烟风机与送风机的安装与控制 • 排烟风机有离心式和轴流式两种类型。在排烟系统中 一般采用离心式风机。排烟风机在构造性能上具有一 定的耐燃性和隔热性，以保证输送烟气的温度在 280℃时能够正常连续运行30min以上。排烟风机装 置的位置一般设于该风机所在的防火分区的排烟系统 中最高排烟口的上部，并设在该防火分区的风机房内。 风机外缘与风机房墙壁或其他设备的间距应保持在 0.6m以上。排烟风机设有备用电源，且能自动切换。 排烟风机的启动采用自动控制方式，启动装置与排烟 系统中每个排风口连锁，即在该排烟系统任何一个排 烟口开启时，排烟风机都能自动启动。
七、知识的拓展与链接
• 1．防烟垂壁的安装与控制 • 防烟垂壁的示意图如图11-8所示。图中，防烟垂壁锁 由DC24V、0.9A电磁线圈及弹簧锁等组成，平时用它 将防烟垂壁锁住，火灾时可通过自动控制或手柄操作 使垂壁降下。自动控制时，从感烟探测器或联动控制 盘发来指令信号，电磁线圈通电把弹簧锁的销子拉进 去，开锁后防烟垂壁由于重力的作用靠滚珠的滑动而 落下。手动控制时，操作手动杆也可使弹簧锁的销子 拉回开锁，防烟垂壁落下。把防烟垂壁升回原来位置 即可复原，用锁将防烟垂壁固定住。
五、操作指导
• 1．排烟口或送风口的安装与控制 • 排烟口、送风口外形示意图、电路图和安装示意图如 图11-2所示。图中的排烟口、送风口内部为阀门，可 通过感烟信号联动、手动或温度溶断器使之瞬时开启， 外部为百叶窗。感烟信号联动是由DC 24V、0.3A电 磁铁执行，联动信号可来自现场烟感探测器，也可来 自消防控制室的联动控制盘，也可用手动拉绳开启阀 门的手动操作。阀门打开后其联动开关接通信号回路， 可向控制室返回阀门已开启的信号或连锁控制其他装 置。执行机构的电路中，当温度熔断器更换后，阀门 可手动复位。
防排烟系统的联动控制范本
防排烟系统的联动控制范本防排烟系统是建筑物中的一项重要设备，用于排除火灾和烟雾，保障人员的生命安全。
而联动控制是实现防排烟的关键，它能使防排烟系统在火灾发生时自动启动，并与其他火灾报警和安全设备进行联动，提供一个全面的火灾应对方案。
下面是一个防排烟系统的联动控制范本，详细介绍了各个部分的功能和操作流程。
一、防排烟系统概述防排烟系统由控制器、排烟风机、排烟口和其他配套设备组成。
控制器是系统的核心部分，它接收火灾报警信号并根据预设的逻辑进行控制，实现系统的联动。
二、防排烟控制系统的软硬件配置1.硬件配置（1）控制器：可编程控制器（PLC）或专用控制器，具有足够的输入和输出接口。
（2）火灾报警设备：烟感、温感等设备，用于检测火灾信号。
（3）排烟能源：电源系统、蓄电池等，用于提供系统运行所需的电能。
（4）排烟风机：负责排除烟雾和废气。
2.软件配置（1）控制程序：根据建筑物的特点和设计要求，编写控制程序。
（2）操作界面：设计人性化、易于操作的界面，方便用户对系统进行监控和操作。
三、防排烟系统的联动控制流程1.系统初始化当系统上电或重新启动时，控制器需要进行初始化，包括检测外部设备的状态、设置初始参数等。
2.火灾报警信号的接收与处理当火灾报警设备检测到火灾信号时，它会向控制器发送信号。
控制器接收到信号后，首先需要确认是否为真实的火灾信号。
确认方法可以是通过与其他火灾报警设备的联动进行验证。
3.联动控制的触发条件（1）火灾报警信号检测到火灾信号并确认为真实火灾。
（2）手动启动：当监控人员发现火灾时，可以通过操作界面手动触发排烟系统。
4.联动控制的操作流程（1）触发排烟风机：控制器接收到触发信号后，首先会打开排烟风机，排除烟雾和废气。
同时，控制器会将排烟风机的状态反馈给操作界面，以便监控人员了解风机的状态。
（2）关闭空调系统：为了避免空调系统将烟雾扩散到其他区域，控制器会向空调系统发送关闭信号，停止送风。
（3）打开防火门：控制器会向与防火门连接的电磁锁发送开锁信号，打开防火门，确保火灾区域与其他区域的分隔。
关于防烟排烟系统联动控制的做法
关于防烟排烟系统联动控制的做法1. 引言嘿，朋友们，今天咱们来聊聊一个和生活息息相关却常常被忽视的话题——防烟排烟系统的联动控制。
可能有人会觉得，这个话题听起来有点枯燥，但其实它和我们的安全、健康紧密相连。
想象一下，万一发生火灾，烟雾滚滚而来，我们可不想被困在那样的情况下，对吧？所以，了解这些系统的运作，真的是太重要了。
2. 防烟排烟系统的基本知识2.1 什么是防烟排烟系统？简单来说，防烟排烟系统就像是建筑物里的“呼吸系统”。
当火灾发生时，这套系统会自动启动，帮助排出有毒烟雾，保持空气清新，给人们提供逃生的机会。
就好比你在厨房炒菜时，油烟机在勤奋工作，把那些让人窒息的油烟都吸走。
想想，如果没有油烟机，那厨房可就变成“油烟弥漫”的战场了。
2.2 联动控制的重要性那么，为什么要联动控制呢？这就好比是你和朋友一起合作做一件事，大家齐心协力，效果自然更好。
联动控制的意思就是，防烟和排烟系统能够根据烟雾的浓度、温度等情况，自动调整工作状态。
这不仅能快速反应，还能在关键时刻减少人员伤亡，简直就是“危机时刻的英雄”呀！3. 如何实现联动控制？3.1 传感器的作用首先，咱们得有“眼睛”来发现问题，这就是传感器的工作。
它们能实时监测烟雾浓度，温度等信息。
一旦发现异常，立马发出信号，启动排烟设备。
就像是你的“警报器”，一旦有危险，就会立刻报警，提醒你注意。
3.2 控制中心的协调接着，控制中心就像是“指挥官”，它接收到信号后，会迅速判断情况并采取行动。
比如，启动排烟风机、关闭楼梯间的门等。
这样一来，烟雾就不会蔓延到安全的区域，为大家争取了宝贵的逃生时间。
想象一下，如果指挥官反应慢，那可就麻烦大了，大家可不想“望天兴叹”吧。
4. 实际应用案例4.1 购物中心的成功故事在某大型购物中心，一旦火灾警报响起，整个防烟排烟系统便迅速联动，烟雾被有效排出，顾客们安全撤离，毫发无伤。
这让不少人感叹，科技的力量真是厉害！就像看了一部精彩的动作电影，惊心动魄又不失幽默。
防排烟系统的联动控制模版
防排烟系统的联动控制模版联动控制是指将多个设备或系统进行协同操作，以实现更高效、更安全、更节能的控制策略。
在防排烟系统中，联动控制起着至关重要的作用，能够确保烟雾排放通畅、保护人员安全。
以下是防排烟系统的联动控制模板。
1. 联动控制对象及传感器安装位置在防排烟系统中，联动控制的主要对象包括排烟风机、排烟阀门、烟雾传感器、温度传感器等。
这些设备应在适当的位置安装，以确保其正常工作和准确感知环境变化。
- 烟雾传感器安装位置：烟雾传感器应安装在重要防火区域，如楼梯间、走廊等。
传感器安装位置应避免阳光直射、风口或排烟风机吹风的地方。
- 温度传感器安装位置：温度传感器应安装在易燃易爆物品附近，以便在温度升高时能够及时发出报警信号。
- 排烟风机和排烟阀门位置：排烟风机和排烟阀门应根据建筑物的结构和设计确定。
通常情况下，排烟风机应安装在建筑物的高处，排烟阀门应安装在有需要排烟的区域。
2. 联动控制策略防排烟系统的联动控制策略应根据实际情况和需求来确定，以下是一些常用的控制策略：- 烟雾传感器联动控制：当烟雾传感器检测到有烟雾产生时，应自动启动排烟风机和打开排烟阀门，以及及时发送警报信号。
- 温度传感器联动控制：当温度传感器检测到有危险温度升高时，应自动启动排烟风机和打开排烟阀门，以及及时发送警报信号。
- 人工干预控制：在某些特殊情况下，可能需要人工干预来控制防排烟系统。
例如，当有人员发现火灾或烟雾时，应立即按下紧急停止按钮，停止排烟风机和关闭排烟阀门。
3. 联动控制逻辑联动控制的逻辑是指通过编程控制来实现各个设备之间的协同操作。
以下是联动控制的基本逻辑：- 当烟雾传感器检测到有烟雾产生时，自动启动排烟风机和打开排烟阀门，并发送警报信号；- 当烟雾消失或温度降低到安全范围内时，自动停止排烟风机和关闭排烟阀门，并取消警报信号；- 当温度传感器检测到有危险温度升高时，自动启动排烟风机和打开排烟阀门，并发送警报信号；- 当温度降低到安全范围内时，自动停止排烟风机和关闭排烟阀门，并取消警报信号；- 当有人员发现火灾或烟雾时，按下紧急停止按钮，停止排烟风机和关闭排烟阀门；- 当火灾或烟雾被消除后，手动恢复正常工作模式。
防排烟系统的联动控制
防排烟系统的联动控制联动控制是指在某一条件下，针对不同子系统之间进行相互联动的控制。
在防排烟系统中，联动控制是非常重要的一项内容，可以有效地提高系统的安全性和可靠性。
本文将从系统概述、联动控制的目的和原则、常见联动控制方式等方面对防排烟系统的联动控制进行详细介绍。
一、系统概述防排烟系统是指在建筑物内部发生火灾时，通过控制风机和排烟口实现排烟的目的。
防排烟系统的主要组成部分包括排烟风机、排烟口、控制设备和传感器等。
排烟风机负责将烟雾排出室外，排烟口是烟雾的出口，控制设备负责对整个系统进行控制，传感器则用于感知火灾的存在。
二、联动控制的目的和原则联动控制的目的是在火灾发生时，通过控制不同子系统之间的相互作用，实现全面而及时地排烟。
主要原则包括以下几点：1.立即启动：一旦检测到火灾信号，应立即启动联动控制，启动排烟风机并打开排烟口。
2.全面排烟：联动控制应覆盖整个建筑物，保证所有需要排烟的区域都能得到及时的排烟。
3.优先级控制：根据火灾的等级和位置，对不同的区域进行优先级控制，提高排烟效果。
4.安全保障：在联动控制过程中，要确保系统的安全性，避免出现误操作或其他安全问题。
三、常见联动控制方式1.传感器与控制设备联动：防排烟系统中，传感器起到了感知火灾的作用，控制设备则用于对系统进行控制。
在联动控制过程中，传感器检测到火灾信号后，将信号传送给控制设备，控制设备根据信号进行相应的控制操作，如启动排烟风机和打开排烟口等。
2.系统内部子系统联动：防排烟系统通常由多个子系统组成，如排烟风机、排烟口等。
在联动控制中，可以通过设置优先级来实现不同子系统之间的联动。
具体来说，当发生火灾时，控制设备可以根据火灾的位置和等级，选择相应的子系统进行控制，确保系统能够及时有效地排烟。
3.与其他安全设备联动：防排烟系统通常需要与其他安全设备进行联动，如火灾报警系统、自动喷水灭火系统等。
在联动控制中，当火灾报警系统检测到火灾时，会将信号传送给防排烟系统，触发相应的排烟控制操作。
防排烟系统的联动控制
防排烟系统的联动控制防排烟系统是建筑物中的一种重要的消防设施，用于排除火灾时产生的烟雾和有害气体，保护人员的生命安全。
联动控制是指将防排烟系统与其他消防设施进行集成，通过自动化的方式实现系统的协同工作和最优化的控制策略。
本文将介绍防排烟系统联动控制的原理、方法和应用。
一、防排烟系统的联动控制原理防排烟系统的联动控制原理是基于火灾探测系统的信号触发，通过控制系统对防排烟设备的运行状态进行调节和控制。
通常，防排烟系统的联动控制包括以下几个方面的内容：1. 火灾探测信号的获取。
火灾探测系统通过感知火灾的存在并发出相应的探测信号，通知控制系统有火灾事件发生。
2. 控制系统的逻辑判断。
控制系统接收到火灾探测信号后，需要进行逻辑判断，判断火灾的发生位置、程度和对人员安全的威胁程度，为后续的控制策略制定提供依据。
3. 防排烟设备的启动和运行。
根据控制系统的逻辑判断结果，控制系统将启动相应的防排烟设备，如排烟风机、排烟门、防烟分区等，并控制其正常运行。
4. 监控和状态反馈。
在防排烟设备启动后，控制系统需要对其工作状态进行监控和反馈。
一旦发现设备工作异常或故障，控制系统应及时发出警报并采取相应的处理措施。
5. 手动操作和远程控制。
除了根据火灾探测信号进行自动化联动控制外，防排烟系统还应提供手动操作和远程控制的功能，以满足不同情况下的操作要求。
二、防排烟系统联动控制方法1. 基于有线互联网络的控制系统。
这种方法将防排烟设备与控制系统通过有线互联网络连接起来，实现设备的远程监控和控制。
控制系统接收到火灾探测信号后，可以通过网络将控制指令传递给防排烟设备，实现设备的启动和运行。
2. 基于无线互联网络的控制系统。
这种方法采用无线互联网络，将防排烟设备与控制系统进行连接。
控制系统接收到火灾探测信号后，可以通过无线信号将控制指令传递给防排烟设备，实现设备的启动和运行。
3. 基于传感器的控制系统。
这种方法通过在防排烟系统中增加传感器，对系统运行状态进行实时监测和控制。
防排烟系统的联动控制
防排烟系统的联动控制防排烟系统是建筑物、地下车库、商场等场所的安全设备之一，其作用是在火灾发生时，及时排除火灾产生的烟气和有害气体，保证人员疏散的通道畅通，减少火灾对人员和财产的损害。
防排烟系统的联动控制是指系统中的各个组成部分之间通过某种方式相互协调工作，以确保系统的正常运行和对火灾的快速响应。
下面将围绕防排烟系统的联动控制，从系统组成、联动控制原理和技术手段等方面进行详细介绍。
一、防排烟系统的组成防排烟系统通常由以下几个组成部分组成：1. 防排烟风机：负责将烟气排出建筑物内部，保持室内环境的安全。
防排烟风机通常包括主风机和备用风机，以确保系统的可靠运行。
2. 控制柜：是控制系统运行的中央控制器，通过与其他组件进行通信，实现防排烟系统的联动控制。
3. 烟气探测器：用于检测建筑物内部的烟气浓度，一旦烟气浓度超过设定值，控制柜将发出信号，触发其他组件的联动工作。
4. 疏散门和窗户：在火灾发生时，疏散门和窗户将打开，为人员提供逃生通道。
5. 喷淋系统：在火灾发生时，喷淋系统将喷洒水雾等物质进行灭火，同时也可以降低室内温度。
二、防排烟系统的联动控制原理防排烟系统的联动控制主要是通过控制柜实现的。
当烟气探测器检测到烟气浓度超过设定值时，控制柜将发出信号，触发其他组件的联动工作。
例如，控制柜可以启动防排烟风机，将烟气排出建筑物；同时，疏散门和窗户也会被打开，为人员提供安全通道；喷淋系统可以启动进行灭火。
在防排烟系统的联动控制中，还需要考虑以下几个因素：1. 可靠性：防排烟系统是建筑物的安全设备，其可靠性至关重要。
因此，在设计和选择系统时，应选择可靠性高的设备和技术手段，以确保系统的正常工作。
2. 灵敏度：烟气探测器应具有高灵敏度，能够及时检测到烟气浓度的变化，准确判断火灾发生的位置和规模。
3. 响应速度：防排烟系统的联动控制需要在火灾发生后迅速响应，将烟气排出建筑物，为人员疏散和灭火提供必要的时间和条件。
