电功率(二)
九年级物理全册第18章电功率第2节电功率讲解
九年级物理全册第18章电功率第2节电功率讲解第2节 电功率【教学目标】 知识与技能1．知道电功率的物理意义、定义、单位。
2．理解电功率的公式tW P =UI ，并能进行简单的计算。
3．理解和区分用电器的额定功率和实际功率。
过程与方法1、通过实验，让学生体验电功率概念的建立过程。
2、通过实验，探究在不同电压下，实际功率、额定功率的关系，使学生收集和处理信息的能力有所提高。
情感、态度、价值观通过学习，渗透新课程标准中“从生活走向物理，从物理走向社会”的理念，养成学生节约用电的意识和习惯。
【教学重点】理解电功率的概念；学习用实验探究电功率问题。
【教学难点】1、理解实际功率和额定功率的区别与联系。
2、应用所学的知识解决简单的电功率问题。
【教学准备】教师准备：多媒体课件、灯泡（不同规格2个）、电吹风机、脉冲式电能表一个等。
学生每组准备：3.8V小灯泡、电源、开关、滑动变阻器、电压表、电流表、导线、等（每2生一组）【教学过程】【投影展示】展示小灯泡的铭牌，如：“PZ 220-2525w灯泡【板书设计】电功率§18.2一、电功率1.物理意义:表示电流做功快慢的物理量。
2、公式：P=W其中P－电功率tＷ－电功t－时间3、单位：国际单位： W，1W=1J/s换算关系：1kW=103W 1W=103mW二、千瓦时的来历1kW·h=1 kW×1h三、额定电压、额定功率额定电压：用电器正常工作时的电压（唯一）。
额定功率：用电器在额定电压下（正常）工作时的功率（唯一）。
四、电功率的测量原理：P = UI【教学反思】一、案例的“亮点”1、本节的教学重点是使学生理解电功率的概念，在建立“电功率”概念时，首先结合生活中的实例，利用脉冲式电能表进行直观比较，让学生形象认识到电流通过用电器做功快慢不同。
再通过不断深入的分析，逐步得出比较电流做功快慢的方法，建立功率的概念。
整个教学过程的设计，循序渐进，符合学生的认知规律，便于学生接受和理解。
《电功率—课题2》练习题
《电功率——课题2》练习题一、填空题1、有一种亮度可以调节的小台灯，其电路图如右图甲所示。
电源电压为15V ，通过灯泡L 的电流跟其两端电压的关系如右图乙所示，灯泡L 的额定电压为12V 。
则灯泡L 的额定功率为________W ；调节滑动变阻器R ，使灯泡L 的电压为6伏，此时滑动变阻器R 连入电路的阻值为________Ω。
2、如右图所示是一台电冰箱的铭牌。
“耗电量0.50kW ·h ／24h ”表示该冰箱正常使用24h 消耗的电能为0.5 kW ·h 。
若按照额定功率70W 和工作24h 计算，则消耗的电能是_______kW ·h ，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有____________________的特点而造成的。
3、一只“220V 10A ”的电能表，最多能安装“220V 40W ”的电灯_______盏，若只开一盏这样的灯，工作_________小时，电能表的示数刚好增加2 kW ·h 。
4、右表为某型号双缸洗衣机的铭牌。
在额定电压下洗衣时，通过洗衣机的电流为_______A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是________kW ·h 。
5、一个标有“220V 100W ”的灯泡，在正常发光时，通过它的电流是______A ，灯丝电阻为______Ω。
6、白炽灯泡灯丝断了，搭上后重新使用，灯丝的电阻将_______，灯泡的实际功率将_________。
（均选填“变大”、“变小”、或“不变”）7、如右图所示电路中，电源电压保持不变，当滑动变阻器的滑片P 由中点向右端移动的过程中，电流表的示数将_______，灯泡L 消耗的电功率将_______，变阻器R 上消耗的电功率将________。
（选填“变大”“变小”或“不变”）8、某同学研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据并绘制图像如右图所示，请根据图像判断：当电阻R 为60Ω时，电阻R 消耗的电功率P 为_____W 。
中考物理专题复习资料——电学(二)
⎪⎩⎪⎨⎧==⋅=R U P R I P I U P 22,中考专题复习——电学（二）一、电学计算要点透析：（一）电功（W ）1.概念：电流通过导体时可以做功。
电流做功的过程就是电能转化为其他形式能量的过程。
电流做了多少功，就有多少电能转化为其他形式的能量。
2.公式：电功的基本公式是：tI U W ⋅⋅=根据欧姆定律，对于纯电阻电路可推导出⎪⎩⎪⎨⎧==Rt I W t RU W 22由电功率的定义又推导出：t P W ⋅=3.单位：焦耳：J千瓦时（度）：Js W h kW 6106.33600100011⨯=⨯==⋅度4.电能表：（俗称电度表）——电能表是测量电功（电能）的仪表，它表盘上的单位是度。
⑴电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑵读数：A、①电能表前后两次读数之差，就是这段时间内用电的度数。
②最后一位有红色标记的数字表示小数点后一位。
如：电能表月初读数月底读数是这个月用电度，合JB、某用电器单独工作电能表（3000R/kwh）在10分钟内转36转则10分钟内电器消耗的电能是J。
（二）电功率（P ）1.概念：电流在单位时间内所做的功叫做电功率。
它是反映电流做功快慢的物理量。
2.公式：由电功率的定义得tW P =（对于纯电阻电路可推导出）3.单位：瓦特：W 千瓦：W kW 10001=4.额定电压和额定功率：⑴额定电压：用电器正常工作时的电压。
3246832654额定功率：用电器在额定电压下的功率。
P 额=U 额I 额=U 2额/R某灯泡上标有“PZ22OV-25”字样分别表示：普通照明，额定电压220V，额定功率25W的灯泡。
若知该灯“正常发光”可知：该灯额定电压为220V，额定功率25W，额定电流U 2,有时会损坏用电器)（三）实验——测定小灯泡的功率(1)伏安法测灯泡的功率：①原理：P=UI ②电路图：③选择和连接实物时须注意：(2)测量家用电器的电功率：器材：电能表秒表原理：P=W/t（四）焦耳定律1、焦耳定律：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。
2021-中考物理(苏科版)专题21-电功与电功率(二)
专题21-电功与电功率（二）一、选择题1、（2019•临沂）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。
闭合开关S后，下列判断正确的是（D）A．滑动变阻器的滑片P向左滑动时，灯泡变暗B．电流表示数为0.4A时，灯泡的电阻是25ΩC．电压表示数为2.5V时，小灯泡的功率是1.25WD．小灯泡正常发光时，滑动变阻器的电功率是0.25W2、（2020•梧州）如图所示的电路中，a、b是电表（电压表或电流表）闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 6W”的灯泡L2发光较暗。
若不考虑温度对灯丝电阻的影响，下列说法正确的是（D）A．电表a为电压表，且示数为3VB．电表b为电流表，且示数为1AC．电路的总功率为6WD．在1min内电路消耗的电能为270J3、（2020•莱芜区）商场中，卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。
售货员说：微波炉很省电，用它加热食物花不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。
上述争论中，顾客混淆的两个概念是（C）A．电压和电流B．电功率和电流C．电能和电功率D．电能和电功4、（2020·江苏省南京市中考物理模拟三）在如图所示电路中，电源电压不变。
闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是（B）A．小灯泡正常发光时的电阻为10Ω；B．滑动变阻器的最大阻值为20Ω；C．电源电压为8V；D．滑片P在最右端时，滑动变阻器消耗的功率为3.2 W5、（2018山东泰安）如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（A ）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA．只有①和③B．只有①和④C．只有②和③D．只有②和④6、（2019·苏州）额定电压均为6V的甲、乙两灯，U图线如图所示下列说法正确的是( D )A．甲、乙两的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4:1C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:37、（2020•河池）“赛龙舟”是端午节里的传统节目。

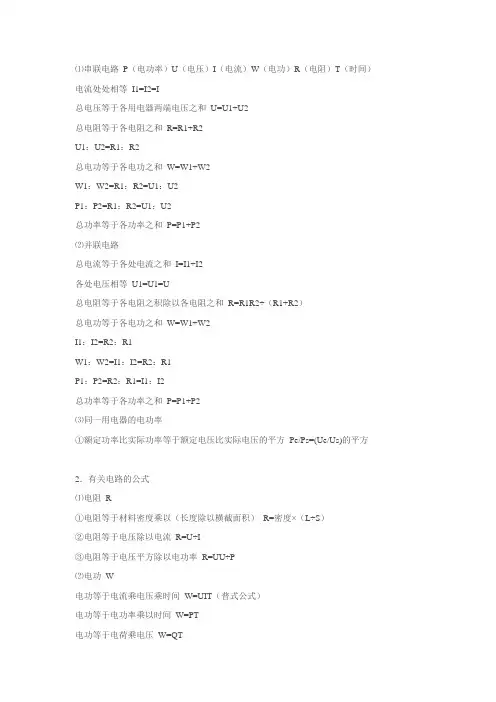

电功率计算公式 (2)
⑴串联电路P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电流处处相等I1=I2=I总电压等于各用电器两端电压之和U=U1+U2总电阻等于各电阻之和R=R1+R2U1：U2=R1：R2总电功等于各电功之和W=W1+W2W1：W2=R1：R2=U1：U2P1：P2=R1：R2=U1：U2总功率等于各功率之和P=P1+P2⑵并联电路总电流等于各处电流之和I=I1+I2各处电压相等U1=U1=U总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2）总电功等于各电功之和W=W1+W2I1：I2=R2：R1W1：W2=I1：I2=R2：R1P1：P2=R2：R1=I1：I2总功率等于各功率之和P=P1+P2⑶同一用电器的电功率①额定功率比实际功率等于额定电压比实际电压的平方Pe/Ps=(Ue/Us)的平方2．有关电路的公式⑴电阻R①电阻等于材料密度乘以（长度除以横截面积）R=密度×（L÷S）②电阻等于电压除以电流R=U÷I③电阻等于电压平方除以电功率R=UU÷P⑵电功W电功等于电流乘电压乘时间W=UIT（普式公式）电功等于电功率乘以时间W=PT电功等于电荷乘电压W=QT电功等于电流平方乘电阻乘时间W=I×IRT（纯电阻电路）电功等于电压平方除以电阻再乘以时间W=U•U÷R×T（同上）⑶电功率P①电功率等于电压乘以电流P=UI②电功率等于电流平方乘以电阻P=IIR（纯电阻电路）③电功率等于电压平方除以电阻P=UU÷R(同上)④电功率等于电功除以时间P＝W：T⑷电热Q电热等于电流平方成电阻乘时间Q=IIRt（普式公式）电热等于电流乘以电压乘时间Q=UIT=W（纯电阻电路功率=1.732*额定电压*电流是三相电路中星型接法的纯阻性负载功率计算公式功率=额定电压*电流是单相电路中纯阻性负载功率计算公式P=1.732×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法）= 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（星形接法）= 3*相电压U*相电流I*功率因数COSΦ（角形接法）三相交流电路中星接和角接两个功率计算公式可互换使用，但相电压、线电压和相电流、线电流一定要分清。
【九年级物理】第十八章 第2节 电功率
第2节电功率一、电功率【符号：P 】1、定义：电流所做的功与做功时间的比值。
数值上等于电流在单位时间内所做的功。
2、物理意义：表示电流做功快慢的物理量。
灯泡的亮度取决于灯泡的实际功率大小。
[实际功率越大越亮！]3、电功率计算公式：R I RU UI t W P 22====P=UI （适用于所有电路）对于纯电阻电路可推导出：RI R U UI t W P 22====R I R U UI t W P 22===整体为：RI RU UI t W P 22====[1]、串联电路中常用公式：P=I 2R2121R R P P =（串联电路中：用电器的电功率与电阻成正比）[2]、并联电路中常用公式：RI RU UI t W P 22====R I R U UI t W P 22===1221R R P P =（并联电路中：用电器的电功率与电阻成反比）[3]、无论用电器串联或并联。
计算总功率常用公式P=P 1+P 24、单位：国际单位瓦特（W ）常用单位：千瓦（kw ）5、一些家用电器的电功率。
用电器的电功率天河一号巨型计算机4.04×106W液晶电视机约100W家用空调约1000W排风扇约20W吸尘器约800W手电筒约0.5W电吹风机约500W计算器约0.5mW台式计算机约200W电子表约0.01mW二、“千瓦时”的来历由W=Pt可知：1、当功率P和时间t的单位分别为“瓦(W)”和“秒(s)”时，功(W)的单位为“焦(J)”；2、当功率P和时间t的单位分别为“千瓦(KW)”和“小时(h)”时，功(W)的单位为“千瓦时(kW·h)”；[1kW·h=3.6×106J]【1度=1千瓦时】推算过程：W=Pt=1kW·h=1kW×1h=1000W×3600s=3.6×106J三、额定电压U额、额定功率U额1．几个概念2．用电器所消耗的功率与用电器两端电压的关系：[1]、当U实>U额时，P实>P额长期使用影响用电器寿命(灯发光强烈)有时会损坏用电器；[2]、当U实＝U额时，P实=P额用电器正常工作（灯正常发光）；[3]、当U实<U额时，P实<P额用电器不能正常工作（灯光暗淡）。
(中考物理)真题分类训练——电功率2
2020年中考物理真题强化练习——电功率一、选择题1.（2020雅安，12）在如图甲所示的电路中，R1为定值电阻，滑动变阻器R2上标有“20Ω0.5A"，当滑片P由c点移到a端的过程中，电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示，R1的最小功率是0.4 W。
在保证电路元件安全的条件下，下列说法正确的是（ ）A. 电源电压为5 VB. R1的阻值为20ΩC. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W2.（2020连云港，10）如图甲所示电路中，R为定值电阻，R1为滑动变阻器。
图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。
下列说法正确的是（ ）A. 电源电压为3VB. 电压表的最大示数为2VC. 整个电路功率变化了0.1WD. 电流表的示数变化了0.4A3.（2020济宁，10）如图是已连接的部分电路，表中的结果符合ab间、ac间、bc间的连接情况的是（）选项ab间连接ac间连接bc间连接结果A 2V的电源不接不接电流表示数为0.04AB 不接一根导线2V的电源电路总功率为0.08WC 一根导线2V的电源不接电路的总电阻为25ΩD 2V的电源电压表一根导线电流表示数为0.5AA. AB. BC. CD. D二、填空题1.（2020雅安，17）如图所示，电源电压7V保持不变，灯L2的规格为“6V 3.6W" ，当开关S闭合，两灯发光，使用一段时间后L1突然熄灭，L2更亮，则故障是L1______，此时灯 L2的实际电功率为____W。
（假设灯丝电阻不变）2.（2020雅安，13）图所示的电能表读数是_______ kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200 转，则此热水器的功率为______W。
3.（2020济宁，16）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。
电表三相功率计算方法(二)
电表三相功率计算方法(二)电表三相功率计算方法介绍在电力系统中，三相电能表是用来测量和计量三相电功率的设备。
计算电表的三相功率是一项重要的任务，它涉及到单位时间内电能的消耗和供应情况。
本文章将详细介绍如何计算三相功率的不同方法。
方法一：直接测量法这是最常用的一种方法，通过电能表直接测量三相电的功率消耗。
根据电能表的读数，可以得到三相总功率的数值。
1.读取电能表的电流和电压值，分别记为I1、I2、I3和U1、U2、U3。
2.确定相电压和线电压之间的关系，比如U线 = U相* √3。
3.计算每相电流的有效值，即I = (I1^2 + I2^2 + I32)。
4.计算三相总功率，即P = U相* I * √3。
方法二：乘积法这种方法通过测量每相电流和电压的乘积，来得到三相功率的近似值。
1.读取电表的电流和电压值，分别记为I1、I2、I3和U1、U2、U3。
2.计算每相电流和电压的乘积，即P1 = I1 * U1，P2 = I2 * U2，P3 = I3 * U3。
3.计算三相总功率的近似值，即P = P1 + P2 + P3。
方法三：功率因数法功率因数法是一种通过测量功率因数来计算三相功率的方法。
功率因数是指有功功率和视在功率之间的比值，用于描述电器的功率利用效率。
1.读取电能表的有功功率和视在功率值，分别记为P和S。
2.计算功率因数，即功率因数 = P / S。
3.计算三相总功率，即P = U相* I * √3 * 功率因数。
方法四：瞬时功率法瞬时功率法是一种通过测量电流和电压的瞬时值，并将其相乘得到瞬时功率值，再取平均值来计算三相功率的方法。
1.读取电表的电流和电压的瞬时值，分别记为i1(t)、i2(t)、i3(t)和u1(t)、u2(t)、u3(t)。
2.计算瞬时功率，即p1(t) = i1(t) * u1(t)，p2(t) = i2(t) *u2(t)，p3(t) = i3(t) * u3(t)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、知识点梳理1. 电流的热效应：电流通过各种导体时，会使导体的温度升高，这种现象叫电流的热效应。
2. 电流通过导体发热的过程实质上是电能转化为内能的过程。
3. 电热器（1）电热器是利用电流的热效应制成的加热设备。
（2）电热器的主要组成部分是发热体，发热体是由电阻率大、熔点高的电阻丝绕在绝缘材料上制成的。
4. 焦耳定律：（1） 文字叙述：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比，这个规律叫做焦耳定律。
（2） 数学表达式：Q=I 2Rt 。
（3） 电流产生热量的计算方法：①Q=I 2Rt 是焦耳通过实验总结出来的。
任何导体有电流通过时，产生的热量都可以由此公式来计算。
②对于纯电阻电路，即电能全部转化为内能的用电器，像电炉、电烙铁、电饭锅等。
电流产生的热量还可以由Q=U 2/Rt ，Q=UIt 推导公式来结算。
二、例题讲解例1 在图1所示的实验电路中，R 1、R 2是两个电阻圈，R 1的阻值大于R 2的阻值，电阻圈上各夹一根火柴. 接通电路，一会儿观察到两电阻圈上的火柴先后被点燃，这说明电流通过电阻时会产生热，将 能转化为 能. 若继续进行以下实验：(1)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴，使变阻器接入电路的阻值较大. 接通电路，经历时间t 1，R 1上的火柴先被点燃. 这说明，在电流和通电时间相同的情况下， __________越大，产生的 越多.(2)断开开关，待两个电阻圈完全冷却，再重新各夹一根火柴， 使变阻器接入电路的阻值较小. 接通电路，经历时间t 2，R 1 上的火柴先被点燃，比较发现t 2小于t 1. 由此推理，在电阻 和通电时间相同的情况下，_________越大，产生的 越多.例 2 实验表明，电流通过导体产生的热量跟 成正比，跟 成正比，跟 成正比。
这个规律叫 定律，可用公式 表示。
某同学用如图所示的装置研究电流通过导体时产生的热量与导体电阻大小的关系，图中两个烧瓶中盛有质量和温度都相同的煤油，温度计显示煤油的温度，两烧瓶中都浸泡着一段金属丝，烧瓶A 中的金属丝是铜丝，电阻比较小；烧瓶B 中的金属丝是镍铬合金丝，电阻比较大。
（1）请你用笔画代替导线，帮他完成电路。
（2）这样连接的目的是 。
（3）实验过程中可以发现A 烧瓶的温度小于B 烧瓶的温度，这表明 。
例 3 电热器是利用 原理制成的加热设备，从能量转化的角度看，电热器工作时是将 能转化为 能。
例4 电流的热效应跟电流和电阻有关。
根据P ＝I 2R 可知，在电流相同的条件下，电能转化成热时的功率跟导体的 成正比；对于同一段导体来讲，电能转化成热时的功率与 成正比。
例5 一只电热器接在照明电路中，5min 产生的热量为2.64×105J ，则通过该电热器的电流是 A ，电热器正常工作时的电阻是 Ω。
例6 两根电热丝，电阻之比为2：1，若把他们串联接在电路中，相同时间内产生的热量之比为 ；若图 1R 1R2把他们并联接在电路中，相同时间内产生的热量之比为。
例7 电阻R1=8欧姆，允许通过最大电流为3安培；电阻R2=6欧姆，允许通过的最大电流为2安培，则(l)如果R1和R2串联，在电路两端允许加的最大电压是________伏特，在相同时间里，R和R2产生热量之比为__ __；(2)如果R1和R2并联，在电路的两端允许加最大电压是________伏特。
例8 把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的 D．以上三个都对例9电热杯中电热丝的电阻为55Ω，额定电压为220V，正常工作时每分钟产生多少热量？每小时消耗多少KWh 的电能？例10 有一电水壶的规格“220V 1000W”，该电水壶正常工作时，内部电热丝的电阻多大？在额定电压下把1Kg、20℃的水烧开需要多长时间？（不计热损失）例11 在一次课外活动中，某同学对家用电器进行了相关的观察和研究，他以一台电磁炉为观察研究对象，记录了有关数据，如下表：观察对象有关记录和相关活动观察电磁炉铭牌U额=220V P额=1KW观察电能表的铭牌220V 10(40)A 50Hz 2000r/kwh用电磁炉加热一壶水（水的质量m=2kg,初温t=30℃）关闭家里其它用电器，只将电磁炉接入电路烧水观察电能表，表盘在5min内转了150r，此时用温度计测得的水温为50℃。
请你就这位同学在活动中获得的有关资料，求解或提出有关问题：（1）加热5min，水所吸收的热量；（2）电磁炉工作5min消耗的电能；（3）电磁炉的功率；三、同步测试1.电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为（）A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快 D．导线外有绝缘皮隔热2.有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时间，比较它们产生热量的多少，结果是（）A．一样多 B．电风扇最多 C．电烙铁最多 D．日光灯最多3.有2安培的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4安培，在相同的时间内产生的热量是前者的（）A．1/2倍 B．1/4倍 C．4倍 D．2倍。
4.要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有 ( )A．U不变，使电阻变为R/2 B. 使电压和电阻分别变为U/2、R/4C. 使电压和电阻分别变为U/2、R/8 D．U不变，使电阻变为2R。
5.根阻值相同的电阻丝，分别串联和并联后接在同一电源上，烧开壶水所用的时间分别为t1和t2，比较它们大小时，有 ( )A．t2＞t1。
B．t1＞t2。
C．t1=t2。
D．条件不够，无法判定。
6.电饭锅是利用电流的来工作的，电饭锅通电后产生的热是有利的，通电后产生的热是有害的7.电炉丝和铜导线串联后接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的相等，但是电炉丝比铜导线的大，消耗的电功率多的缘故.8.家庭电路中电流过大的原因通常是由于过载或，造成过载的原因是家庭电路中接入的用电器过多，导致电路的总电阻（选填“过大”或“过小”）造成功率过大而引起的。
为防止电流过大而导致的电路损坏事故发生，引起危险，所以家庭电路中应该装有或。
9.有一种彩灯的规格是“50V 25W”，要接在220 V的电路中，至少需要串联个这种灯泡。
此时每个灯泡的实际功率是 W。
10.随着生活水平的不断提高，小明同学准备重新装修。
他家原来所用电能表的规格是“220V 10A”，原有250W 电冰箱一台、800W的电饭锅一只、200W的洗衣机一台，其余照明灯和电视机的功率总计约有180W，这些用电器在电路上是相互联的，若它们同时正常工作，通过电能表的实际电流是 A；现在准备再增加2000W 的空调两台，以及功率为400W的装饰灯组，于是，这次重新装修时，除了更换室内所有导线和保险丝外，还必须更换的主要电路元件是。
11.炎热的夏天，小明家来了许多客人。
当他刚把家中第三只空调接入电路中时，家里所有的用电器都不工作了，检查发现保险丝断了，导致保险丝烧断的原因可能是（）A、电路中用电器的总电功率过大B、第三个空调的电路断路了C、灯泡的灯丝烧断了D、开关接触不良12.电流热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于．．．防止电热危害的是（）A、电视机的后盖有许多孔B、家电长时间停用，隔一段时间应通电一次C、电动机外壳有许多散热片D、电脑机箱内有小风扇13.下面几个用电器额定电压和功率都相同，让它们在额定电压下工作相同时间，哪一种用电器产生的热量最多 （ ）A 、电风扇B 、洗衣机C 、电炉D 、霓虹灯14.下列现象中，存在安全隐患的是 （ ） A 、用遥控器调节电视频道 B 、更换灯泡前先拉闸切断电路 C 、电视机的插座不是三孔的 D 、家庭电路的保险丝断了，用铜丝代替 15.如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。
电热毯标牌上标有“220V 40W ”字样。
问（不考虑温度对电阻值的影响）：⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s 内电阻丝R 0产生的热量是多少？作业：1. 如图是家庭、宾馆常用的电热水壶及其铭牌、 （1）该电热水壶正常工作时的电阻为 欧。
（2）该电热水壶正常工作时、烧开一壶水需要5分钟，其消耗的电能是多少？（3）在用电高峰期使用，如果电压只有200伏，这时电热水壶的实际功率有多大？（不考虑电阻的变化）2. 如图11是额定电压为220V 的理发用电吹风机的典型电路．其中电热丝通电后可以发热，电动机通电后可以送风．正常工作时，（1）要送热风，选择开关应放在________位置（选填“A ”、“B ”或“C ”）． （2）已知电动机的额定功率是120W ．当送冷风时，通电5min ，电流所做的RR 0S220V功是多少？（3）如果电热丝的电阻是55Ω，当送热风时，电路消耗的总功率是多少？ 图3. 图18是一种太阳能汽车。
太阳光照射到这辆车电池板上的辐射总功率为8×103W ，在晴朗的天气，电池板对着太阳时产生的电压为160V ，并对车上的电动机提供10A 的电流。
问： (1)在这种情况下电动机消耗的电功率是多大? (2)太阳能电池将太阳能转化为电能的效率是多少? (3)你认为太阳能汽车与我们现在使用的汽车相比，有什么优点?4. 小华准备参加玩具赛车比赛，他运用图5所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A ；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A ．则该玩具电动机正常转动时将电能转化为机械能的效率为多少？图5MA。
