怎样通过测试来判断电源模块可靠与否
如何判断电脑电源有无问题
如何判断电脑电源有无问题在日常生活中，电脑电源的稳定性对于设备的正常运行至关重要。
但有时电脑出现问题时，我们常常难以确定是电源出了故障还是其他部件出了问题。
那么究竟该如何判断电脑电源是否存在问题呢？下面将为大家详细介绍一些判断电脑电源是否有问题的方法和技巧。
1.观察电源灯我们可以观察电源适配器（或主机后面的电源开关）上的LED指示灯。
正常情况下，当连接电源时，灯应该会亮起。
如果电源灯不亮，那么就可能是电源供应出现了一些问题。
2.听电源运转声音当我们打开电脑时，可以倾听电源运转时的声音。
如果电源正常工作，会发出轻微的嗡嗡声。
但如果电源工作异常，可能会有明显的噪音或者完全没有声音。
3.用万用表测试电源输出如果以上方法还不能确定问题所在，可以借助万用表测试电源输出电压。
在安全的情况下，用万用表测量电源适配器输出的电压，如果电压明显偏离正常范围，那么电源问题就十分明显了。
4.更换电源测试另一种验证电源是否有问题的方法是更换一个可靠的电源进行测试。
如果更换电源后电脑可以正常开机，那么问题很可能出在原来的电源上。
5.排除其他故障如果经过以上步骤仍无法确定电源是否有问题，就需要进一步排除其他硬件故障。
通过逐一排除其他可能的故障，可以更清楚地判断电源是否存在问题。
6.寻求专业帮助如果以上方法都不能解决问题，就需要考虑寻求专业的电脑维修师傅帮助。
他们有更专业的设备和经验，可以更准确地检测电源问题并进行维修。
判断电脑电源是否存在问题并不是一件复杂的事情，只要有一些基本的观察和测试方法，就可以初步判断电源是否有故障。
当然，对于一些特殊情况，还是需要专业人士的帮助才能解决。
希望以上内容对大家有所帮助。
正确判断电脑电源是否存在问题是维护电脑健康运行的重要一环。
通过观察电源灯、听电源运转声音、使用万用表测试电源输出、更换电源测试以及排除其他故障等方法，可以快速准确地判断电脑电源是否存在问题，从而及时解决故障，保证电脑正常运行。
模块电源测试

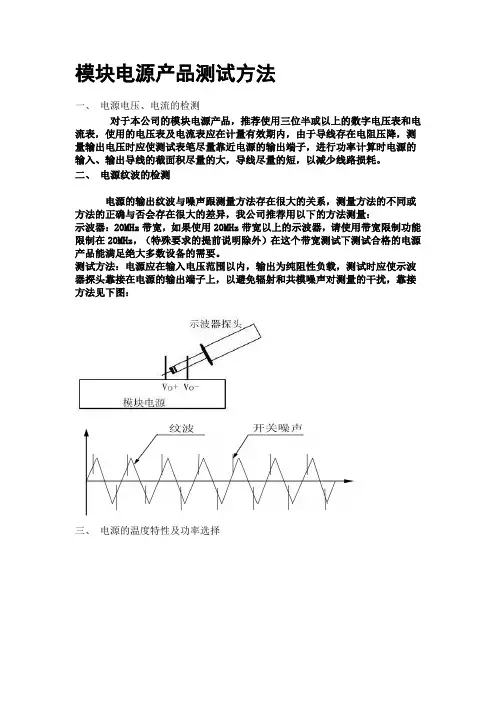

模块电源产品测试方法一、电源电压、电流的检测对于本公司的模块电源产品，推荐使用三位半或以上的数字电压表和电流表，使用的电压表及电流表应在计量有效期内，由于导线存在电阻压降，测量输出电压时应使测试表笔尽量靠近电源的输出端子，进行功率计算时电源的输入、输出导线的截面积尽量的大，导线尽量的短，以减少线路损耗。
二、电源纹波的检测电源的输出纹波与噪声跟测量方法存在很大的关系，测量方法的不同或方法的正确与否会存在很大的差异，我公司推荐用以下的方法测量：示波器：20MHz带宽，如果使用20MHz带宽以上的示波器，请使用带宽限制功能限制在20MHz，（特殊要求的提前说明除外）在这个带宽测试下测试合格的电源产品能满足绝大多数设备的需要。
测试方法：电源应在输入电压范围以内，输出为纯阻性负载，测试时应使示波器探头靠接在电源的输出端子上，以避免辐射和共模噪声对测量的干扰，靠接方法见下图：三、电源的温度特性及功率选择本公司电源产品一般都有普通品和工业品不同级别，主要区别为工作环境温度的不同，负载温度曲线见右图：本公司的产品除特殊说明的均允许满负荷工作，所以用户在选择时可不用考虑太多的电源裕量。
但用户在使用时应注意电源的周围应保持一定的空间，以利于空气流动加强散热，对温度敏感的元件应远离电源放置。
四、多路输出的应用电源产品有很多是多路输出，由于电路转换由单磁路传输，输出反馈一般由主路控制，其他各路由主路电压按比例分配形成，所以对于多路输出的电源，应注意电源的特点合理使用，多路输出的电压稳定度与输入电压、负载轻重均有关系，输入电压的变化会使辅路的输出电压发生变化，但变化范围不会很大，负载是否合理分配对各辅路的电压影响较大，一般要求各路输出负载能在指标以内按比例均匀分配，这样可使输出电压变化范围控制在±4%以内，如果各路负载严重不均衡可能会使电源无法满足工作，解决的办法是在负载很轻的辅路加电阻作为假负载，但这样会影响电源的效率，本公司推荐：如果负载严重不平衡请咨询本公司技术人员，由本公司订制，这样可使电源的可靠性及安全性最好。
电源检测方法
电源检测方法电源是电子设备正常运行的重要保障，而电源的稳定性和可靠性直接影响着设备的性能和寿命。
因此，对电源进行定期的检测和维护显得尤为重要。
在本文中，我们将介绍一些常见的电源检测方法，希望能够帮助大家更好地了解电源的工作状态，及时发现并解决问题。
一、电压检测。
电压是电源输出的重要参数之一，通常我们可以通过万用表或示波器来检测电源输出的电压值。
在进行电压检测时，需要注意选择合适的测量范围，避免因为测量范围不当导致的测量误差。
另外，还需要注意测量点的选择，确保测量的是电源输出端的实际电压值。
二、电流检测。
电流是电源输出的另一个重要参数，同样可以通过万用表或示波器来进行检测。
在进行电流检测时，需要注意测量回路的接入方式，确保电流的测量是准确可靠的。
另外，还需要注意电流的稳定性和波动情况，以便及时发现电源输出端的负载情况。
三、波形检测。
电源输出的波形是反映电源稳定性和纹波情况的重要指标，通常可以通过示波器来进行波形检测。
在进行波形检测时，需要注意选择合适的时间和电压基准，确保波形的显示清晰可靠。
另外，还需要注意波形的形状和频率，以便及时发现电源输出端的工作状态。
四、温度检测。
电源在工作过程中会产生一定的热量，因此温度的检测也是必不可少的。
通常可以通过红外测温仪或热敏电阻来进行温度检测。
在进行温度检测时，需要注意测量点的选择和测量距离，确保温度的测量是准确可靠的。
另外，还需要注意温度的变化趋势，以便及时发现电源工作中的异常情况。
五、负载能力检测。
电源的负载能力是指电源在一定工作条件下所能承受的最大负载能力，通常可以通过负载箱或负载模块来进行负载能力检测。
在进行负载能力检测时，需要注意选择合适的负载模式和负载值，确保负载能力的检测是准确可靠的。
另外，还需要注意负载能力的稳定性和响应速度，以便及时发现电源的负载能力是否满足实际需求。
综上所述，电源检测是保障电子设备正常运行的重要环节，通过对电压、电流、波形、温度和负载能力等参数的检测，可以及时发现电源工作中的问题，保障设备的稳定性和可靠性。
一次电源检验测试规范标准
一次电源检验测试规范标准
一、综述
电源检验测试是检验电源的安全性和可靠性的关键步骤，其主要目的是确保电源的电量、稳定性和可靠性，及时发现和纠正电源设备中存在的缺陷和不良品质。
检测标准以确保电源设备的安全性为基础，采用适当的测试条件来收集可信的定量数据，并就安全性和可靠性作出准确的判断。
二、测试方法
1、标定：为确保检验数据的准确性，必须将测试系统标定，检查标定器和检验仪的输出是否正确，并将标定器和检验仪的输出和参考标准值做比较，以确定检测系统的准确性。
2、稳态负载测试：稳态负载测试是对电源输出端恒定负载的测试，是评估电源输出性能的重要指标，其主要测试内容包括负载电压和电流的测量。
3、瞬态响应测试：瞬态响应测试是评估电源的切换能力和稳定性的重要指标，主要测试内容包括电压轨迹和拖尾响应时间的测量。
4、电磁兼容性测试：为了确定电源设备能够应付外部干扰，并不会因此损坏或发生故障，必须进行电磁兼容性试验，其主要测试内容包括：电磁干扰测试、宽频噪声测试和外部湿热循环等。
电源模块标准
电源模块标准电源模块是电子产品中不可或缺的部件，它直接影响到产品的性能稳定性和安全性。
为了确保电源模块的质量和可靠性，制定了一系列的标准来规范电源模块的设计、生产和测试。
本文将介绍电源模块标准的相关内容，以帮助大家更好地了解和应用这些标准。
首先，电源模块的设计标准是非常重要的。
设计标准包括电源模块的输入输出参数、效率、功率因数、电磁兼容性等方面的要求。
这些要求旨在确保电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
设计标准的合理性直接关系到电源模块的性能和可靠性。
其次，电源模块的生产标准也是至关重要的。
生产标准包括电源模块的生产工艺、质量控制、环境管理等方面的要求。
这些要求旨在确保电源模块在生产过程中能够保持稳定的质量水平，同时尽量减小对环境的影响。
生产标准的严格执行可以有效地提高电源模块的生产效率和产品质量。
此外，电源模块的测试标准也是必不可少的。
测试标准包括电源模块的各项性能指标的测试方法和要求。
这些要求旨在确保电源模块在出厂前能够通过严格的测试，保证产品的性能和可靠性。
测试标准的合理性和严格执行可以有效地提高电源模块的质量和可靠性。
总的来说，电源模块标准的制定和执行对于保障电源模块的质量和可靠性具有重要意义。
只有严格执行相关标准，才能够保证电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
希望本文所介绍的电源模块标准的相关内容能够帮助大家更好地了解和应用这些标准，从而提高电源模块的质量和可靠性。
开关电源可靠性和稳定性靠开关电源测试系统如何体现
开关电源可靠性和稳定性如何通过开关电源测试系统体现
开关电源的可靠性和稳定性（即最大限度地降低波形减幅振荡和负荷瞬变，减少电路功率损耗）此点体现在如下几方面：A、有稳定的工作条件B、在安全工作区（SOA）内运行开关器件C、在磁滞效应曲线的线性区域中运行磁性器件 D、控制环路稳定工作。
开关电源是否可靠和稳定必须经过开关电源测试系统检测。
仪锐开关电源测试系统性能高，是开关电源生产检测、品质控制、研发设计的理想选择。
其主要特性如下：
1、高性价比
对电子负载部分，省去了在实际测试中操作人员不需注意到的显示和根本不会操作到的触摸按键。
保留了有限的LED，使画面简洁明了，省去了负载手动操作功能，也相应地节省了客户对非常用功能的成本支出。
2、系统稳定度强
开关电源自动测试系统电子负载包含：定电阻(CR)、定电流(CC)两种工作模式。
由大功率场效应管构成，各种参数和电流大小、电流变化斜率、周期、起动点等全部可由使用者设定。
开关电源测试系统测试由各组电子负载和外部扩展测试单元对各组输出做同步测试，结果非常稳定。
3、准确度高
可以完全根据被测开关电源应用特性而模拟电流负载变化的真正状态，确保测试结果的可信度。
4、扩充性强
AC/DC，DC/DC由同一测试程式完成。
支持多组开关电源产品测试，用户权限设定。
5、统计分析能力
自动生成报表，具有测试结果统计分析能力，并能产生分析图表，可以即时提供制程偏差预警。
6、其它
开关电源测试系统开放式软体操作平台，自助式“堆积木”编辑方式，简单易学，符合生产线需求。
测试电池模块的绝缘电阻和耐压的方法
文章标题：测试电池模块绝缘电阻和耐压的方法一、引言电池模块在现代社会中扮演着至关重要的角色，无论是用于汽车动力还是储能系统。
然而，就像其他电气设备一样，电池模块也需要经常测试其绝缘电阻和耐压能力，以确保其安全可靠地运行。
本文将探讨测试电池模块绝缘电阻和耐压的方法，以及其重要性。
二、绝缘电阻测试方法1. 使用绝缘电阻测试仪在测试绝缘电阻时，最常用的方法是使用绝缘电阻测试仪。
这种仪器能够在规定的电压下测量绝缘电阻，从而判断电池模块的绝缘状态。
在进行测试时，需要先将电池模块从电源中断开，并确保其处于无载状态。
2. 采用激发电压法另一种常见的测试方法是采用激发电压法，即在一定电压下测量绝缘电阻。
这种方法能够更准确地检测电池模块的绝缘状态，避免因为电压不稳定而导致测试结果不准确的情况。
3. 检查绝缘材料和连接处除了使用仪器进行测试外，还需要对电池模块的绝缘材料和连接处进行检查。
如果发现有损坏或老化的绝缘材料，应立即修复或更换，以确保其绝缘性能符合要求。
三、耐压测试方法1. 使用耐压测试仪耐压测试是检测电池模块是否能够在规定电压下正常工作的方法。
通过使用耐压测试仪，可以对电池模块进行高压测试，以确保其在高压下不会出现击穿或闪络的情况。
2. 耐压试验标准在进行耐压试验时，需要严格按照国家标准或行业规范进行操作。
通常情况下，耐压测试需要在一定时间内施加规定的电压，并检查电池模块是否出现异常情况，如漏电、击穿等。
3. 定期测试和记录为了确保电池模块的安全性能，耐压测试需要定期进行，并对测试结果进行记录和分析。
通过持续不断地监测，能够及时发现电池模块的安全隐患，并采取相应的措施进行修复或更换。
四、测试方法的重要性1. 保障电池模块的安全运行通过定期测试绝缘电阻和耐压，能够及时发现电池模块存在的潜在安全隐患，从而在事故发生之前采取预防措施，保障其安全运行。
2. 提升电池模块的可靠性和耐久性定期的绝缘电阻和耐压测试，能够有效提升电池模块的可靠性和耐久性，延长其使用寿命，减少因安全问题造成的损失。
6电源检测简单方法
6电源检测简单方法电源检测是电子设备开发和维修中经常进行的一个重要环节。
在电子设备中，电源的正常工作对设备的性能和稳定性有着至关重要的影响。
因此，对电源进行正确的检测方法和技巧是非常必要的。
电源检测的基本原理是测量电源输出的电压、电流和波形等参数，以确保电源的可靠性和稳定性。
对于直流电源，常用的检测方法有以下几种：1.输入电压测量法：该方法适用于交流输入电源。
使用万用表或电压表来测量输入电压的稳定性和纹波情况。
在正常工作状态下，输入电压应该稳定在额定电压值附近，并且波形应该接近正弦波。
2.输出电压测量法：该方法适用于直流输出电源。
使用万用表或电压表来测量输出电压的稳定性和纹波情况。
在正常工作状态下，输出电压应该稳定在额定电压值附近，并且纹波应该尽可能小。
3.电流测量法：该方法适用于需要测量电源输出电流的情况。
使用电流表或电流夹子来测量输出电流的大小。
在正常工作状态下，输出电流应该稳定在额定电流值附近。
4.波形检测法：该方法适用于需要测量电源输出波形的情况。
使用示波器来观察输出波形的形状和稳定性。
在正常工作状态下，输出波形应该接近正弦波，并且没有明显的幅度跳动或扭曲。
除了上述直接的电压和电流测量方法外，还可以利用负载电阻、功率计等辅助工具来进行电源检测。
例如，可以通过在电源输出端连接合适的负载电阻，然后测量负载电阻上的电压和电流，以评估电源的性能和稳定性。
此外，还可以使用功率计来测量电源的输出功率和效率。
通过综合考量电源的各项性能参数，可以更全面地评估电源的质量和可靠性。
在进行电源检测时，需要注意以下几个方面：1.选择适当的检测仪器和设备。
根据需要测量的参数和精度要求，选择合适的万用表、电压表、电流表、示波器、功率计等仪器。
2.确保测量仪器的准确性和稳定性。
在使用测量仪器之前，应该对其进行校准和校验，确保测量结果的准确性和可靠性。
3.在进行电源检测时，应该注意安全。
尤其是对于高压电源，一定要严格按照操作规程和安全操作要求进行，避免发生触电、短路等危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样通过测试来判断电源模块可靠与否电源作为电路系统的“心脏”，其重要性是显而易见的。
在选择电源模块时，除了要考虑输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等性能特性外，还需针对其高低温性能和降额设计进行可靠性测试。
电源可以说是电路系统的“心脏”，为各级电路提供“血液”，其重要性是显而易见的。
那么如何有效的选择一款高性能高可靠性的电源模块呢？我们首先会关注电源模块的输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等输入输出特性，判断是否满足自己的使用要求，甚至参照数据手册一一对照测试各项指标，判断是否和宣称的一致。
但对于电源模块的可靠性来说，做完这些还是远远不够的，还有两个方面是需要深挖测试的，那就是高低温性能和降额设计。
1、高低温性能
一般在不同的使用领域，对电源模块的工作温度范围要求各异：
高低温测试是用来确定产品在低温、高温两个极端气候环境条件下的适应性和一致性，检查设计余量是否足够。
因为元器件的特性在低温、高温的条件下会发生一定的变化，性能参数具有温度漂移特性。
所以往往很多电源模块在常温测试通过，一旦拿到高低温环境测试就发现工作不正常或者性能参数明显下降。
同时通过长时间高温老化可以使元器件的缺陷、焊接和装配等生产过程中存在的隐患提前暴露出来。
电源模块常见的低温和高温不良的现象有：
(1)工作振荡，输出电压纹波和噪声变大，频率发生改变，严重的甚至输出电压跳变，模块啸叫。
(2)启动不良，如启动时输出电压升上波形有明显掉沟，输出电压不稳定，甚至模块完全启动失效。
(3)带容性负载能力减弱，无法带最大容性负载启动。
(4)启动时输出电压过冲幅度变大，超出规定范围。
(5)重载或满载工作时输出电压明显降低。
(6)高温老化损坏，模块没有输出。
所以，可靠性高的电源模块必须保证在高低温等极端条件下工作正常，满足性能参数要求。
2、降额设计
降额设计是将元器件进行降额使用，就是使电子元器件的工作应力适当低于其规定的额定值，降额使用的器件可延缓和减小其退化，提高了器件的可靠性，从而也提高了模块的可靠性。
电子元器件的故障率对电压应力、电流应力和温度应力比较敏感，所以降额设计主要也是针对这三个方面。
电子元器件的降额等级可以参考《国家军用标准——元器件降额准则GJB/Z35-93》，一般可分成三个降额等级：
(1)Ⅰ级降额：I 级降额是最大的降额，适用于设备故障将会危及安全，导致任务失败和造成严重经济损失的情况。
(2)Ⅱ级降额：工作应力减小对元器件可靠性增长有明显效益，适用于设备故障会使工作任务降级，或需支付不合理的维修费用。
(3)Ⅲ级降额：Ⅲ级降额是最小的降额，相对来说元器件成本也较低。
适用于设备故障
对工作任务的完成只有小的影响，或可迅速、经济地加以修复。
下表所示是电源模块常用的一些关键元器件的降额参数要求：
对于电源模块的应力设计，重点关注场效应管(MOS管)、二极管、变压器、功率电感、
电解电容、限流电阻等。
保证全电压范围内在稳态、瞬态、短路等各种极限条件下都能有足够的降额，以保障产品的可靠性。
例如对于某Vds最高电压为100V的MOS管，作为电源模块的主功率开关管，实测其在最高输入电压下的各种状态(如图1～3所示)，最高Vds=67.2V，降额因子0.672，满足Ⅰ级降额，余量很充足。
图1 稳态工作时MOS管波形Vds_max=57.2V
图2 输出短路时MOS管波形Vds_max=67.2V
图3 起机瞬态时MOS管波形Vds_max=59V
由于电源模块越趋于小型化，功率密度相应越来越高，电源模块有关热设计方面的问题尤其突出。
特别是对使用有电解电容的电源模块，高温会使电解电容的电解液加速消耗，大大减少电解电容的寿命。
高温会使元器件材料加速老化，例如使得变压器漆包线的绝缘特性降低，导致绝缘耐压不良甚至造成匝间短路。
因此好的热设计不仅可延长电源模块和其周围元器件的使用寿命，还可使整个产品发热均匀，减少故障的发生。
电源模块热设计的基本任务是：通过热设计在满足性能要求的前提下尽可能减少模块内部产生的热量，减少热阻，选择合理的冷却方式。
发热元器件要尽可能使其分散布局。
设计PCB板时要保证印制线的载流容量，印制线的宽度必须适于电流的传导。
对于大功率的贴片元器件，可以采用大面积敷铜箔的方式，以加大PCB的散热面积。
电源模块内部可通过填充导热硅胶和树脂等来降低模块内部元器件的温升。
对于体积较大的电源模块，可以使用散热片进行散热，增加对流和辐射的表面积从而大大地改善了电子器件的散热效果。
对于还没灌封的电源模块，可以采用红外热成像仪对整个电源模块进行“面”的测温，红外热成像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
然后经过分析，再采用热电偶配合数据采集设备重点对MOS 管，整流二极管，变压器等温升高的关键元器件进行“点”的测温。
从面到点，严格测试，保证元器件的温度降额满足要求。
最低输入电压满载输出最高输入电压满载输出
图4 某电源模块常温下的热成像图
例如对于某电源模块，常温长时间工作后采用红外热成像仪测试其表面温度如图4所示，其中MOS管常温不灌封实测的最高温度为85.5℃，然后采用热电偶配合数据采集仪对填充灌封胶的成品在高温条件下测试其各种情况下的温度，最高为97.2℃，对于最高温度为175℃的MOS管，其温度降额满足Ⅰ级降额。
所以除了基本性能参数测试，全面的高低温测试，电应力和热应力测试，保证足够的降额设计要求，并通过长时间的老化测试，才可以判断电源模块是否安全可靠。
ZLG致远电子自主研发的电源模块，都是通过严格的降额设计和全面的高低温测试的，产品性能和可靠性有足够的保障。
例如以上所举例子，就是我司E_UHBD-15W系列某型号的部分测试数据，该系列产品输入电压范围宽、效率高、温升低、稳定可靠，广泛应用于工业控制，电力，通讯、医疗、仪表仪器和汽车电子等众多领域。
