带孔橡胶垫圈
Q/QZ 中国人民解放军第三五二四工厂企业标准
Q/QZ78-2001
橡胶垫圈
2001-02-20发布2001-02-20实施中国人民解放军第三五二四工厂发布
中国人民解放军第三五二四工厂企业标准
Q/QZ78-2001 橡胶垫圈
1 范围
本标准规定了以工业用合成橡胶板经冲压工艺制成的橡胶垫圈规格、技术要求、检验方法、检验规
则及标志、包装、运输、储存。
本标准适用于橡胶垫圈的生产与验收。
2 引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的
修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB250-84 评定变色用灰色样卡
GB/T5574－1994 工业用橡胶板
JS3-68-80 带孔垫圈
3 规格
橡胶垫圈规格为φ43×1.5。
4 技术要求
4.1 材料
橡胶垫圈用料应符合GB/T5574的规定。
4.2 色差
橡胶垫圈颜色为黑色，色差不低于三级。
4.3尺寸
橡胶垫圈各部位尺寸见图1。
图1 橡胶垫圈
2001-08-09发布2001-08-09实施
-1-
Q/QZ78-2001
4.4 外观
外观应规整、干净，无破损。
5 检验方法
5.1 材料检验
材料检验由供应商根据GB/T5574的规定自检，并提供检测报告。
5.2 色差检验
随机抽取橡胶垫圈样品10个，用GB250灰色样卡进行比对。
5.3尺寸检验
随机抽取橡胶垫圈样品10个，用游标卡尺测量各部位尺寸，公差采用自由公差。
5.4外观检验
随机抽取橡胶垫圈样品10个，在自然散色光或无反色光的白色透色光下，以目视观感和手感逐个检验。
光照度不低于300LX。
注：300LX相当于40W日光灯下500 mm处的光照度。
6 检验规则
6.1 生产检验
生产过程检验的程序，由供应商质检部门自行确定，但必须保证出厂产品符合本标准的规定，并出具合格证明文件。
6.2 验收检验
橡胶垫圈进厂验收检验由工厂质检部门依据本标准5.1～5.4的规定进行。
7 标志、包装、运输、储存
7.1 标志
标志按合同规定执行。
7.2 包装
橡胶垫圈采用纸箱包装，纸箱应符合国家相关标准有关规定。
7.3 运输、储存
产品在运输、储存中应防止雨淋，搬运、装卸过程中不得抛摔。
-2-。
垫圈的工作原理
垫圈的工作原理垫圈是一种常用的密封元件，用于填充两个紧固部件之间的空隙，并防止液体、气体或杂质泄漏。
垫圈通常用于螺栓、螺母和管道等连接结构中，以提供密封性能和防护作用。
垫圈的工作原理主要涉及其材料特性和形状设计。
首先，垫圈的材料选择是十分重要的。
常见的垫圈材料有金属、橡胶和塑料等。
金属垫圈通常由钢、铜、铝等材料制成，具有良好的强度和耐压性，可以承受较大的压力和负荷。
橡胶垫圈由橡胶材料制成，具有良好的弹性和密封性能，可以适应不同的温度和压力环境。
塑料垫圈由塑料材料制成，轻便且具有良好的化学稳定性和耐腐蚀性。
不同的材料选择将影响垫圈的使用寿命、耐久性和适应性。
其次，垫圈的形状设计也是关键因素之一。
常见的垫圈形状有平垫圈、弹簧垫圈和O型圈等。
平垫圈是最简单常见的垫圈形状，通常由圆形或方形的材料制成，用于填充两个平面紧固部件之间的间隙。
弹簧垫圈具有弹性形变的特性，能够补偿和缓冲连接结构的变形和振动。
O型圈则具有圆形橡胶截面，用于在管道等圆形结构中提供密封性能。
不同形状的垫圈能够适应不同的连接要求和工作环境。
垫圈的工作原理主要涉及材料的弹性和形变特性。
当两个紧固部件紧固在一起时，垫圈会被压缩和变形，填充在两个部件之间的间隙。
通过垫圈的弹性恢复力和形变能力，可以产生一定的接触压力和密封性能。
垫圈的弹性可以使其在不同的压力和负荷下保持一定的形变程度，从而能够适应连接结构的变形和振动。
垫圈的密封性能则主要取决于其材料的特性，如橡胶的可压性和弹性回复能力。
高质量的垫圈能够提供可靠的密封性能，确保连接结构不泄漏。
此外，垫圈还可以起到防护作用。
在连接结构中，垫圈可以减少金属间的摩擦和磨损，保护连接部件的表面。
垫圈还可以分散负荷和压力，提高连接的均衡性和稳定性。
有些垫圈还具有抗腐蚀、耐温和耐化学性能，能够在恶劣的环境中保持良好的工作表现。
总结来说，垫圈的工作原理涉及材料的选择、形状设计以及弹性和形变特性。
通过材料的弹性和形变特性，垫圈能够提供必要的接触压力和密封性能，从而保证连接结构的安全和可靠。

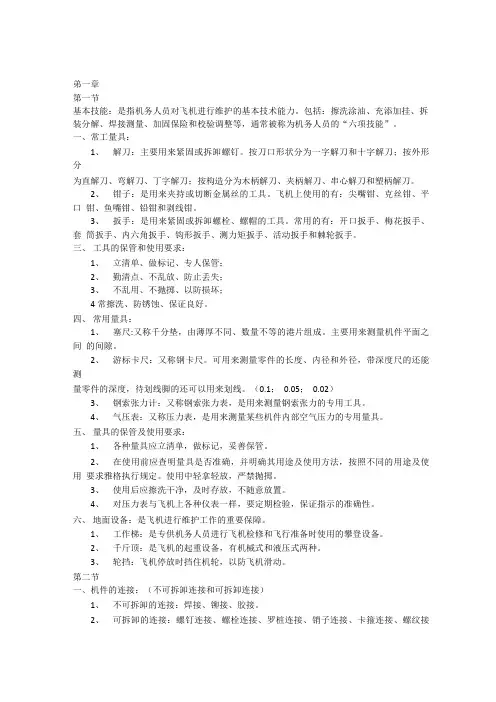

飞机维护基本知识总结
