第10讲-顶推法施工.
顶推法施工方案
顶推法施工方案一、引言顶推法是一种常见的施工方法，广泛应用于建筑工程的地基处理和地下结构施工中。
本文将对顶推法的施工方案进行详细介绍，包括施工步骤、施工工艺、施工工具和材料等内容。
二、施工步骤1. 前期准备：对施工区域进行勘察和测量，确定地基的条件和施工要求。
清理施工区域，确保施工现场的安全和整洁。
2. 安装顶推设备：根据地基条件和工程要求，选择合适的顶推机械设备。
在施工区域内设置工作平台，安装起重机和顶推机械设备。
3. 安装顶推桩：根据设计要求，将顶推桩进行组装和安装。
确定每根顶推桩的位置和角度，并进行定位和测量。
4. 开始顶推施工：通过起重机将顶推器械设备与顶推桩连接起来，进行顶推施工。
控制顶推设备的工作速度和施工力度，确保施工的质量和安全。
5. 监测和调整：在顶推施工过程中，进行实时监测和调整。
使用测量工具和仪器对施工的情况进行检测和记录，并根据需要进行调整和修正。
6. 完成顶推施工：当顶推桩达到设计要求的深度和位置后，停止顶推施工。
对施工现场进行清理，确保施工区域的秩序和安全。
三、施工工艺1. 顶推法的施工工艺主要包括预处理、定位、顶推施工和测试等环节。
2. 预处理：根据地基条件和施工要求，进行地基处理工作。
如清除浮土、填充和加固等。
3. 定位：根据设计要求和施工方案，在施工区域内设置定位点。
通过测量和标记，确定顶推桩的位置和角度。
4. 顶推施工：通过顶推设备施工，将顶推桩逐渐推入地基中。
控制施工速度和施工力度，确保施工质量和安全。
5. 测试：施工完成后，进行顶推桩的测试。
通过测量和检测，对顶推桩的承载力和沉降进行评估。
四、施工工具和材料1. 顶推设备：包括起重机、顶推机械设备等。
2. 测量工具：包括水平仪、测量尺等。
3. 顶推桩：根据工程需求选择合适的顶推桩，如钢管桩、预制桩等。
4. 施工材料：如水泥、砂浆、钢筋等。
五、施工注意事项1. 施工前需进行充分的准备工作，包括对施工区域的勘察和测量，设备和材料的准备等。
顶推法施工
七、环境保护措施
1.为保护环境在模板涂脱模剂时严格控制用 为保护环境在模板涂脱模剂时严格控制用 不能将多余的脱模剂随意倒弃， 量，不能将多余的脱模剂随意倒弃，严禁 将脱模剂倒入水中造成水污染。 将脱模剂倒入水中造成水污染。 2.工作时注意噪音污染，不要再夜晚使用噪 工作时注意噪音污染， 工作时注意噪音污染 音较大机械。 音较大机械。 3.将使用后的模板按规定堆放，禁止随意放 将使用后的模板按规定堆放， 将使用后的模板按规定堆放 影响施工及安全， 置，影响施工及安全，影响工作环境
台座底模 台座的纵坡与桥梁纵坡一致
制梁台座轴线与梁体轴线重合
5、质检
梁桥中线、导梁中线、桥梁底面平整度均为2mm，相邻两跨 梁桥中线、导梁中线、桥梁底面平整度均为2mm， 2mm 支撑点同侧滑移装置纵向顶面高程、 支撑点同侧滑移装置纵向顶面高程、同意支撑点滑移装置横 向顶面高程、制梁台座和底模高程、导梁地面纵向高程、 向顶面高程、制梁台座和底模高程、导梁地面纵向高程、导 梁底面横向高程均为± 桥梁底面平整度（1m靠尺检查不 梁底面横向高程均为±1，桥梁底面平整度（1m靠尺检查不 少于5 ）、桥梁底面高程 桥梁底面高程± 顶推梁端， 少于5次）、桥梁底面高程±2，顶推梁端，顶推梁端面垂直 度1/1000梁高。其余检验方法通过测量进行。 1/1000梁高。其余检验方法通过测量进行。 梁高
3、高空作业安全措施
a、所有进入施工现场的人员必须戴好安全帽，并 、所有进入施工现场的人员必须戴好安全帽， 按规定配戴劳动保护用具，如安全带等安全工具。 按规定配戴劳动保护用具，如安全带等安全工具。 b、作业人员不得穿拖鞋、高跟鞋、硬底鞋等易滑 、作业人员不得穿拖鞋、高跟鞋、 鞋子和裙子上班进入施工现场。 鞋子和裙子上班进入施工现场。 c、施工作业搭设的扶梯、工作台、脚手架、护身 、施工作业搭设的扶梯、工作台、脚手架、 安全网等必须牢固可靠， 栏、安全网等必须牢固可靠，并经验收合格后方 可使用。。 可使用。。 d、作业用的料具应放置稳妥，小型工具应随时放 、作业用的料具应放置稳妥， 入工具袋内， 下传递工具时，严禁抛掷。 入工具袋内，上、下传递工具时，严禁抛掷。 e、支架拆除时，应经工程技术人员同意后方可拆 、支架拆除时， 并按自上而下的顺序进行，禁止将杆、扣件、 除，并按自上而下的顺序进行，禁止将杆、扣件、 模板等向下抛掷。 模板等向下抛掷。 f、夜间施工必须有充足的灯光照明。 、夜间施工必须有充足的灯光照明。

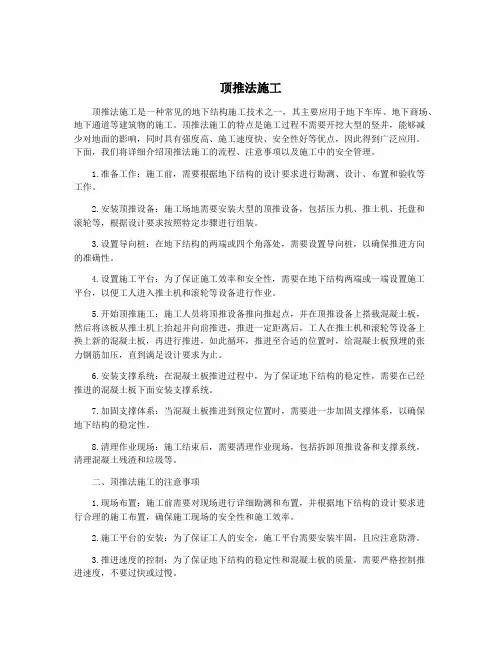

顶推法施工
顶推法施工顶推法施工是一种常见的地下结构施工技术之一，其主要应用于地下车库、地下商场、地下通道等建筑物的施工。
顶推法施工的特点是施工过程不需要开挖大型的竖井，能够减少对地面的影响，同时具有强度高、施工速度快、安全性好等优点，因此得到广泛应用。
下面，我们将详细介绍顶推法施工的流程、注意事项以及施工中的安全管理。
1.准备工作：施工前，需要根据地下结构的设计要求进行勘测、设计、布置和验收等工作。
2.安装顶推设备：施工场地需要安装大型的顶推设备，包括压力机、推土机、托盘和滚轮等，根据设计要求按照特定步骤进行组装。
3.设置导向桩：在地下结构的两端或四个角落处，需要设置导向桩，以确保推进方向的准确性。
4.设置施工平台：为了保证施工效率和安全性，需要在地下结构两端或一端设置施工平台，以便工人进入推土机和滚轮等设备进行作业。
5.开始顶推施工：施工人员将顶推设备推向推起点，并在顶推设备上搭载混凝土板，然后将该板从推土机上抬起并向前推进，推进一定距离后，工人在推土机和滚轮等设备上换上新的混凝土板，再进行推进，如此循环，推进至合适的位置时，给混凝土板预埋的张力钢筋加压，直到满足设计要求为止。
6.安装支撑系统：在混凝土板推进过程中，为了保证地下结构的稳定性，需要在已经推进的混凝土板下面安装支撑系统。
7.加固支撑体系：当混凝土板推进到预定位置时，需要进一步加固支撑体系，以确保地下结构的稳定性。
8.清理作业现场：施工结束后，需要清理作业现场，包括拆卸顶推设备和支撑系统，清理混凝土残渣和垃圾等。
二、顶推法施工的注意事项1.现场布置：施工前需要对现场进行详细勘测和布置，并根据地下结构的设计要求进行合理的施工布置，确保施工现场的安全性和施工效率。
2.施工平台的安装：为了保证工人的安全，施工平台需要安装牢固，且应注意防滑。
3.推进速度的控制：为了保证地下结构的稳定性和混凝土板的质量，需要严格控制推进速度，不要过快或过慢。
4.支撑体系的设计：针对不同的地下结构和施工条件，需要设计合理的支撑体系，并严格按照设计要求进行施工。
顶推施工法
顶推施工法一、顶推施工法的概述顶推施工法是一种常用的地铁隧道施工方法，其主要特点是在地面上先建造好隧道的顶部结构，再通过液压千斤顶将其向前推进。
这种方法可以有效减少对地面交通和建筑物的影响，同时也能够提高施工效率和安全性。
二、顶推施工法的具体步骤1. 地面预制隧道段：首先在地面上进行隧道段的预制，包括隧道壁板、拱顶板、地基板等。
这些预制件需要精确制作，并且需要满足设计要求。
2. 安装液压千斤顶：完成预制件后，在隧道两端安装液压千斤顶。
液压千斤顶是用来推动隧道段向前移动的关键设备，其安装位置需要经过精密计算和调整。
3. 推进隧道段：在安装好液压千斤顶后，开始进行推进操作。
首先将一个完整的预制隧道段通过起重机吊到千斤顶位置上，然后使用液压千斤顶将其向前推进一定距离。
4. 固定隧道段：在推进一定距离后，需要对隧道段进行固定。
这一步骤需要使用支撑系统来支撑隧道顶部和侧壁，以保证施工过程中的安全性和稳定性。
5. 安装管线和设备：在固定好的隧道段内，可以进行管线和设备的安装工作。
这些管线和设备包括通风、电力、排水等系统，以及地铁车辆轨道等。
6. 继续推进：完成管线和设备的安装后，再次使用液压千斤顶将隧道段向前推进一定距离。
如此反复，直至完成整个隧道的施工。
三、顶推施工法的优缺点1. 优点：（1）减少对地面交通和建筑物的影响；（2）提高施工效率和安全性；（3）适用于各种地质条件下的施工。
2. 缺点：（1）需要大量预制件，并且预制件需要精确制作；（2）千斤顶等关键设备需要精密计算和调整；（3）对现场管理要求较高。
四、顶推施工法在实际应用中的案例1. 北京地铁10号线：北京地铁10号线采用顶推施工法进行隧道施工，其总长达45.1公里，是中国目前最长的地铁隧道之一。
该项目采用了大量预制件，并且在液压千斤顶等关键设备的精密计算和调整方面进行了大量研究和优化。
2. 上海地铁1号线：上海地铁1号线也采用了顶推施工法进行隧道施工。
顶推法施工方案
顶推法施工方案顶推法（Top Down Method）是一种常用于施工方案中的建筑施工方法。
该方法最早由德国工程师Albert Caquot于1920年首次提出，并逐渐在全球范围内应用。
顶推法是指从上往下依次进行施工，每次施工完成一个部分，再向下进行下一个部分的施工。
这种方法能够有效地控制施工过程中的风险，并提高施工效率。
以下是一种使用顶推法的施工方案：首先，进行地基施工。
这一步骤包括清理施工区域、进行地面平整以及建立基础设施。
地基施工是保证建筑物稳定性的基础，因此必须仔细进行。
接下来，进行主体结构的施工。
首先，搭建起支撑结构，如脚手架和支撑柱，以便进行上层结构的施工。
然后，施工工人可以从屋顶开始逐层向下构建建筑物的墙壁和楼层。
在主体结构施工过程中，还需要进行建筑设备的安装工作。
这包括给水管道、电力设备和通风系统的安装。
这些设备是建筑物正常运作的关键部分，必须仔细安装和调试。
最后，进行内部装修和外部装饰。
这一步骤包括地板、墙壁和天花板的装修，以及建筑物外部的油漆和装饰物安装。
内部装修和外部装饰是提高建筑质量和美观度的重要环节。
在施工过程中，需要注意以下几点：1. 施工计划的制定：在开始施工之前，必须制定详细的施工计划。
这包括确定施工队伍、工期和材料需求等。
2. 安全措施的实施：在施工过程中，必须严格遵守相关的安全规范和标准。
施工现场必须设置警示标志和安全防护设施，以确保工人的安全。
3. 质量控制的监督：在施工过程中，必须进行定期的质量检查和监督。
这样可以及时发现和解决施工质量问题，确保建筑物的稳定性和安全性。
4. 施工进度的控制：在施工过程中，必须合理安排工期，控制施工进度。
这需要对施工进度进行严格的监督和管理，确保按时完成施工任务。
通过使用顶推法施工方案，可以提高施工效率，减少施工风险，并确保建筑物的质量和稳定性。
然而，每个具体的施工项目都具有其独特的特点和需求，因此施工方案需要根据具体情况进行调整和优化。
顶推法施工
顶推法施工6.7.1 工艺概述顶推法施工是预先在桥台后面的路堤（或引道）上、亦可在桥梁中部设置预制平台逐段拼装或浇筑桥跨结构，待达到预定强度的设计强度后，安装临时预应力索，用顶推装置逐段通过墩顶滑移装置将梁顶出，安装一段，拼接一段，直至全部就位，全部顶推就位后拆除临时预应力束，安装永久预应力束，拆除滑移装置，安装永久支座，完成预应力连续梁的安装施工。
由于不需要使用膺架，可不中断桥下交通，省去大量施工脚手支架，减少高空作业，便于集中管理和指挥，施工安全可靠。
顶推法适用于跨越城市、深谷、较大河流、公路、铁路的预应力连续梁结构施工。
多用于跨径30～60m 预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥，坡桥。
采用顶推法架梁时，梁前端呈悬臂状态，与后部相比断面受力较大。
为降低梁前端这种临时架设的断面力，可在梁前端安装导梁，还可以根据现场条件，在桥墩间设置临时支墩以降低架设时梁的断面受力。
在中间跨度大，又不能设置临时支墩时，也可用导梁从两侧相对顶推，在跨中连结。
顶推方法主要分为单点顶推和多点顶推两种：单点顶推方法是把千斤顶等顶推设备设置于1 处——桥台或桥墩上。
其它墩上布置滑道，边顶推边使梁滑动的方式，这种方式有用水平、竖向两台千斤顶和用穿心式水平千斤顶配以拉杆两种方法。
多点顶推是在各墩上均设置千斤顶等顶推设备的顶推方式，这种方式可将水平力分散作用于各墩上，对长大桥尤为有利。
目前大多使用此种方法。
6.7.2 作业内容顶推施工作业内容主要如下：1.施工准备；2.箱梁节段预制及早期预应力张拉；3.箱梁节段顶推、导梁拆除；4.预应力箱梁后期预应力束安装及张拉压浆、前期预应力束拆除；5.体系转换，包括滑道拆除以及支座安装等。
6.7.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）6.7.4 工艺流程图6.7.5 工艺步骤及质量控制一、施工准备1.施工场地预制场是预制箱梁并把它推向主跨的过渡场地。
《顶推法施工方案》课件
施工前的准备工作
施工组织设计
根据工程规模、地质条件、施工 环境等因素，制定详细的施工组 织设计，包括施工队伍、设备、
材料、资金等方面的安排。
施工现场布置
根据施工组织设计，合理布置施工 现场，包括预制梁段拼装区、滑动 装置安装区、顶推设备放置区等。
施工测量
对施工现场进行测量，确定各项参 数，为后续施工提供准确的数据支 持。
《顶推法施工方案》PPT课 件
目 录
• 顶推法施工概述 • 顶推法施工流程 • 顶推法施工的关键技术 • 顶推法施工的质量控制与安全措施 • 工程实例
01
顶推法施工概述
顶推法的定义与特点
总结词
顶推法是一种桥梁施工方法，通过在 桥台后设置预制段，用千斤顶施加推 力，使预制段沿着滑道前方移动，逐 步完成桥梁拼装施工。
顶推法的适用范围
总结词
顶推法适用于跨越深谷、水深流急、交通繁忙等复杂环境下的桥梁施工，尤其 适用于大型桥梁的拼装施工。
详细描述
由于顶推法施工速度快、成本低、施工平稳等优点，使得其在国内外大型桥梁 建设中得到了广泛应用。同时，随着技术的不断发展和完善，顶推法的适用范 围也在不断扩大。
02
顶推法施工流程
、滑靴等。
梁段拼装的质量控制
梁段拼装是顶推法施工中的重要环节 ，其质量控制直接关系到施工质量和 安全。
拼装过程中应严格控制梁段的轴线位 置、高程、平整度等参数，确保其符 合规范要求。
梁段拼装前应对各部件进行检查和验 收，确保其尺寸、形状、材料等符合 设计要求。
拼装完成后应进行质量检测和验收， 合格后方可进行后续施工。
将预制梁段顶推至设计位置，完成整 个顶推施工过程。
监测与调整
桥梁顶推法施工
桥梁顶推法施工桥梁工程是建设过程中极其重要的一部分，而桥梁顶推法施工则是桥梁工程中不可或缺的一个环节。
顶推法，也称为顶进法，是一种在桥头引道和桥台之间设置一条临时路堤，并利用千斤顶和前支撑梁将梁体向前推进的方法。
下面将详细介绍桥梁顶推法施工的步骤和注意事项。
一、施工前准备在进行桥梁顶推法施工前，需要进行充分的施工前准备。
要确保施工现场的安全和清洁，设置相应的安全标志和警示牌。
要对施工人员进行技术交底，确保他们了解施工方案和操作规程。
还要对施工设备和材料进行检查和测试，确保其正常运转和符合工程要求。
二、支撑安装和滑道制作在顶推法施工中，支撑安装和滑道制作是关键的环节。
支撑安装要牢固稳定，滑道制作要平滑且具有一定的耐磨性。
在支撑安装时，要确保支撑的位置和角度符合设计要求，同时要进行必要的加固处理。
在滑道制作时，要选用合适的材料并进行表面处理，以确保滑道的平滑度和耐磨性。
三、梁体就位和支撑加固在顶推法中，梁体就位和支撑加固是至关重要的环节。
梁体就位时要确保梁体的位置和方向正确无误，同时要使用千斤顶等设备将梁体调整到正确的位置。
支撑加固要针对不同的梁体类型和跨度进行设计，确保梁体在支撑的作用下不会发生移位或下沉现象。
四、顶推施工和维护在顶推施工过程中，要控制好顶推的方向和速度，同时要随时监测施工现场的安全状况。
当遇到问题时，要及时停止施工并进行处理。
在顶推完成后，要进行必要的维护和保养工作，包括清理施工现场、检查梁体状态等。
还要进行必要的验收工作，确保工程质量和安全符合要求。
五、总结与展望桥梁顶推法施工是一种高效、安全的桥梁施工方法，适用于多种桥梁类型和跨度。
通过合理的施工前准备、支撑安装和滑道制作、梁体就位和支撑加固以及顶推施工和维护等环节，可以确保桥梁顶推法施工的高质量和高效率。
随着技术的发展和进步，相信未来的桥梁顶推法施工将会更加智能化、自动化和高性能化。
桥梁顶推施工技术桥梁顶推施工技术是一种高效、先进的桥梁施工方法，适用于跨越河流、道路和其他障碍物的桥梁建设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
千斤顶
间断顶推装置
5、多点连续顶推施工
柔性墩
为了满足通航要求，桥墩设计得高； 为了满足泄洪，尽量减小桥墩对河 床断面的压缩，桥墩截面尺寸设计 得小，所以桥墩“高瘦”。 桥墩承受单向水平推力较小，所以 将顶推的水平千斤顶出力分散到各 个桥墩上（叫多点），单个桥墩来 讲，使顶推千斤顶的出力与梁在桥 墩上摩阻力相平衡，桥墩不承受过 大的水平推力。
结构形式 钢管临时墩 钢筋混凝土空 心墩 钢筋混凝土实 心墩 优点 安装、拆除快， 回收价值高 刚度大、拆除快 缺点 刚度小，温差 影响大，一次 投入大 施工麻烦 备注 适应于水中临 时墩 适应于水中临 时墩 适应于岸上临 时墩
刚度大、造价低
拆除困难
薄钢管空心混 凝土墩
施工速度快，造 价低，拆除快， 刚度大
1#墩
2#墩
3#墩
4#墩
多点连续顶推作业示意图
梁体
点击播放 多点连续顶推
水平千斤顶
竖向千 斤顶
第10讲
10.1
顶推法施工
施工技术概述
10.2
10.3 10.4
施工工艺介绍
优缺点及应用 工程实例
10.1 施工技术概述
1、什么是顶推法施工? 预应力混凝土连续梁桥顶 推法施工是沿桥纵轴方向，在 桥台后设置预制场浇筑梁段， 达到设计强度后，施加预应力， 向前顶推，空出底座继续浇筑 梁段，随后施加预应力与先一 段梁联结，直至将整个桥梁梁 段浇筑并顶推完毕，最后进行 体系转换而形成连续梁桥。 点击播放 顶推施工视频
ቤተ መጻሕፍቲ ባይዱ多点顶推
5、多点连续顶推施工
在每个墩台上设置一对小吨位水平千斤顶，将集中的顶推力 分散到各墩上； 同时、同步施力的保证：采用一套液压与电路相结合的控 制系统，集中控制、分级调压，保证同时启动、同步前进、 同时停止。 意外急停措施：各机组和观测点上，触发任一急停按钮， 全部机组能同时停止工作 1、每个桥墩在顶推过程中承受的水平力较小，可在柔性墩 上实施多点顶推。 2、所需的顶推设备吨位小，容易获得，我国在近年多用拉 杆式多点顶推。 3、多点顶推施工的关键在于同步。 4、多联桥的顶推，可以分联顶推，通联就位，也可联在一 起顶推。
是比较合理的 临时墩
辅助墩
4、滑道 作 用 只要0.05～0.08倍的水平力就能够将笨重的箱梁（ 一般在1万～2万吨左右）拖动
从下至上：由滑 道调平垫块、滑 道板、滑板组成
滑动支座
设置在墩上的混凝土临 时垫块上，由光滑的不锈钢 板与组合的聚四氟乙烯滑块 组成，其中的滑块由四氟板 与具有加劲钢板的橡胶块构 成。 顶推时，组合的聚四氟 乙烯滑块在不锈钢板上滑动， 并在前方滑出，通过在滑道 后方不断喂入滑块，带动梁 身前进。
平台：满足箱梁预制顶推符合桥梁的设计高度
预制台座 场顶 推 预 制 底模：保证箱梁预制满足设计线形和高程 预制模板 外模：保证箱梁外形尺寸、美观 内模：保证箱梁内部尺寸
过渡孔：通过在预制台座前布置小距离过渡墩，使梁段逐步顶推 过渡到标准跨径。
预制场 地
预制场地的长度需 要有预制节段长的 三倍以上，涉及因 素有： 主梁节段分段长 每节段为全断面或 分次浇筑 拼装导梁的场地 第一跨顶出时，梁 体的倾覆稳定安全。
预制场的纵向立面布置应结合考虑平面布置，将钢筋棚、 预应力下料、砂石堆放、混凝土拌和站结合考虑。
2、钢导梁
作用 构造 减小顶推过程中梁的前端悬臂负弯矩 钢桁梁和钢板梁
技术要求
钢导梁受力主要为正弯矩和剪力，负弯矩较小，长 度一般为顶推跨径的0.6～0.7倍。
合理的导梁长度应使主梁最 大悬臂负弯矩与使用状态 （运营阶段）支点负弯矩基 本接近
预制场地是预制梁体和顶推 过渡的场地，包括主梁节段 的浇筑平台和模板、钢筋和 钢索的加工场地，混凝土搅 拌站以及砂、石、水泥的堆 放和运输路线用地。
预制设备
模板工作是保证预制质量的 关键，梁底的平整度将影响 顶推时梁的内力，所以预制 平台的平整度要严格控制。 预制周期短时加快施工速度 是关键。预制工作应采用流 水作业，培养专业化的施工 队伍，还可采用加入添加剂 的方法提高混凝土的早期强 度。
导梁的刚度宜选主梁的1/9～1/5。
鼻梁（导梁）
导梁设置在主梁 的前端，为钢桁梁 或钢板梁，主梁前 端装有预埋构件与 钢导梁栓接。
3、临时墩
作用
减小顶推的标准跨径来 减小梁顶推过程交替变 化的正、负弯矩。特别 是当顶推跨径超过50m ，或者顶推其他形式的 桥梁，如斜拉桥，钢管 系杆拱桥或连续刚构桥 梁时采用。
非洲南部的科马提河桥
广东韶关五里亭大桥
顶推法施工是钢桥拖拉法架设原理的应用，所不同的 是滑动和施力装置不同。 分类 钢桥拖拉架设 预应力混凝土顶推施工
滑动 装置
平滚，滚动摩擦，平滚 平面滑道，平面摩擦， 轮轴受力有限，滚动摩 承压力可根据需要选择， 擦系数大，在 0.15 以上 。 摩 擦 系 数 μ 在 0 . 0 5 ～ 0.08之间。 卷扬机拖，施加吨位小， 液压千斤顶，施加吨位 起动、停止时惯性冲击 大，可根据需要选择， 力大。 施力平稳、均匀。
滑道板
注意事项
滑道上滑板外边与箱梁底外边缘齐边（横向位置要正确）
滑道在顶推过程不允许拖动，固定要牢固，但要考虑拆除 方便。 滑道要采取润滑措施，保证滑道干净。
导梁
梁体预制平台
跨铁路顶推作业
导梁
梁体拼装平台
临时 支墩
钢箱梁顶推作业
导梁
跨公路顶推作业
导梁
临时 支墩
拱桥整体顶推作业
集中控制油管
设计原则
临时墩受力主要为梁体的垂直荷载和顶推水平摩 阻力，并要考虑顶推的启动和停止的惯性作用， 要考虑施工期间通航和洪水杂物作用对临时墩影 响。 临时墩要满足强度和刚度要求，要考虑临时墩的 变形（受力和温度）对顶推高程误差的影响。 要考虑临时墩拆除，恢复航道方案，这笔费用也 要列入成本。
临时墩身结构形式比较表
施力 装置
10.2 施工工艺介绍
顶推施工的基本思 路是：在桥台后的 预制场地预制15～ 30m的梁单元，并不 断预制接长.同时将 它通过聚四氟乙烯 滑板支座将其顶推 至最终位置，从而 实现无支架施工。
顶推法施工关键技术
场预 制
梁钢 墩临 导 时
道滑
力水 力纵 平 向 千 预 斤 应 顶 施
1、预制场
